红外对管模块传感器讲解
目录
概述
一、红外对管传感器的工作原理
二、主要性能参数与特性
三、与其他传感器的对比
四、引脚功能介绍
五、通信协议与数据读取
六、相关应用设计
概述
红外对管传感器，也称为红外光电传感器，是一种基于红外光技术的电子元件。它通常包含一个红外发射管和一个红外接收管（可能是光敏二极管、光敏三极管或红外接收头）。其核心工作原理是利用红外光束的发射与接收状况来检测物体的存在、距离、颜色（如黑白线）或表面特性。这种传感器因其结构相对简单、成本低廉、响应迅速且无需物理接触，被广泛应用于工业自动化、安防、智能家居以及消费电子等领域。
一、红外对管传感器的工作原理
红外对管传感器的工作机制主要建立在红外光的发射、反射或直射接收以及信号处理的基础上。传感器的发射器和接收器同样集成在一体。发射管发出的红外光遇到被测物体后，依靠物体自身的表面将光漫反射回接收管。接收管接收到足够强度的反射光后触发信号输出。这种方式的检测距离较短，且受物体颜色、表面反光率影响较大（白色物体易反射，黑色物体易吸收）。常用的比如TCRT5000红外。
工作流程
-
发射：红外发射管（通常是IR LED）在驱动电路的作用下发出调制或未调制的红外光。
-
接收：红外接收管（如光敏三极管）检测红外光信号，并将其转换为微弱的电信号。
-
信号处理：产生的电信号比较电路（常用LM393比较器）的处理，与预设的阈值进行比较。
-
输出：最终输出一个清晰、稳定的数字开关信号（高电平或低电平），以供单片机或其他控制单元读取和判断。
二、主要性能参数与特性
下表汇总了红外对管的一些关键性能参数：
| 参数类别 | 参数项 | 说明与典型值 | 影响与应用考虑 |
|---|---|---|---|
| 电气特性 | 工作电压 | 直流 3.0V - 5.5V（常见范围），部分模块兼容更宽电压 | 需与系统电源匹配，宽电压设计更方便 |
| 工作电流 | 一般在10mA - 50mA量级 | 决定功耗，需注意电源驱动能力 | |
| 输出方式 | 数字开关量 (TTL电平，0V或5V)，NPN/PNP，常开/常闭 | 需与控制器（如PLC、单片机）输入电路匹配 | |
| 输出电流 | 可达100mA（驱动继电器、小功率负载） | 决定了传感器直接驱动负载的能力 | |
| 光学特性 | 感应距离 | 几毫米到几十厘米不等，甚至更远（例如TCRT5000约1-8mm，某对射式传感器达25cm） | 根据应用场景选择，并非越远越好 |
| 发射/接收角度 | 发射角度可能是直线（红外光），接收角度可能小于10度 | 角度越小，指向性越强，抗侧面干扰越好；角度越大，检测区域越广 | |
| 响应特性 | 响应时间 | 对射式可达2ms（快速检测、转速测量） | 响应时间越短，越能检测高速运动或高频变化的物体 |
| 环境适应性 | 工作温度 | 通常为 -25℃ 至 +60℃ 或 -20℃ 至 +65℃（工业级可能更宽） | 决定了传感器的适用环境范围 |
| 抗环境光干扰 | 受环境光（尤其日光）影响大。调制-解调技术是有效手段 | 在复杂光照环境下（如户外、强光车间）需选择带调制解调功能的型号或光电开关 | |

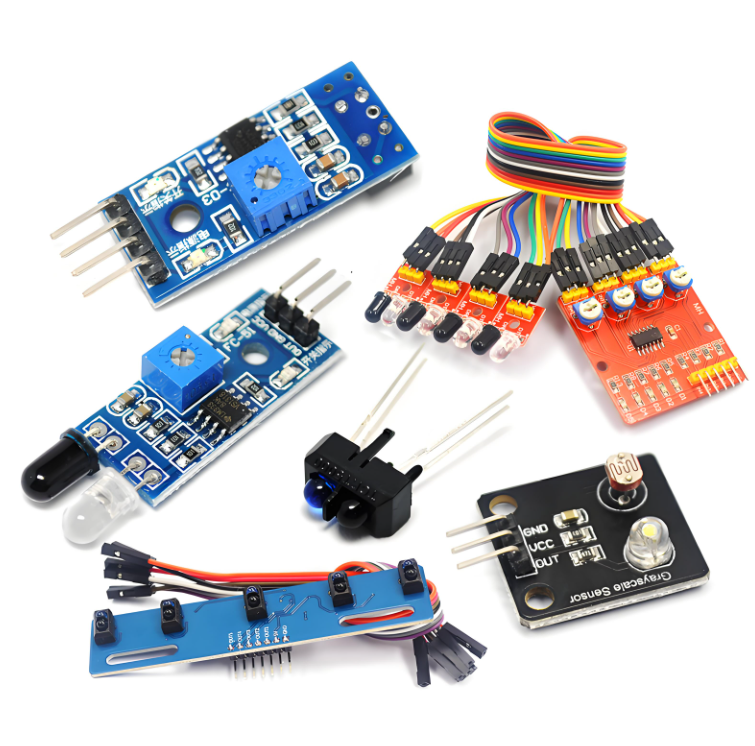

| 机械特性 | 封装与尺寸 | 形态多样，有分立元件、集成模块（如TCRT5000模块）、U型对射支架等 | 影响安装方式和空间布局 |
-
输出形式：主要有数字量（DO） 和模拟量（AO） 输出。数字输出直接提供高低电平，方便单片机判断；模拟输出则提供连续变化的电压值，可反映反射光的强度，用于距离判断或颜色区分。
-
调制与解调：为了增强抗干扰能力，高质量的红外传感器或光电开关会采用调制技术。即发射管发出经过高频调制的红外光（特定频率的脉冲），接收端则只对该特定频率的信号进行放大和解调。这样可以有效滤除环境中的自然光或其他光源（如日光灯）产生的干扰。
-
检测距离与精度：检测距离并非固定不变，会受到物体颜色、表面材质、环境光线等因素影响。通过精密的光学设计和电路优化，可以提高检测的一致性和精度。
三、与其他传感器的对比
在选择检测方案时，了解红外对管与其他类型传感器的区别至关重要。
| 传感器类型 | 工作原理 | 特点 | 适用场景 | 备注 |
|---|---|---|---|---|
| 红外对管 (IR Pair) | 主动发射红外线并接收反射或直射光 | 成本低、电路相对简单、易受环境光干扰、检测距离有限受限于具体类型 | 循迹小车、产品计数、简易避障、脉冲计数 | |
| 光电开关 | 本质是高度集成化的红外对管系统，内置调制解调电路和输出驱动 | 抗干扰能力强（调制解调）、即插即用、可靠性高、检测距离更长更稳定、但单件成本更高 | 工业自动化、物流分拣、包装机械、安全防护 | 是对射式、反射板型、漫反射型红外对管的工业级、高可靠性集成版本 |
| 超声波传感器 | 发射超声波并接收回波，通过时间差测距 | 不易受光线、颜色影响、可测距、但成本较高、易受温度和气流影响、检测任何物体而不仅限于人 | 机器人避障、距离测量、液位检测 | |
| PIR传感器 (如HC-SR501) | 被动接收人体发出的红外辐射变化 | 功耗低、对运动人体敏感、易受热源干扰 | 安防报警、自动照明、智能家居（检测人体存在） | 不发射红外线，仅被动检测 |
总结对比：
红外对管（尤其是分立元件）在成本、简单应用和DIY项目中优势明显。但其易受环境光干扰和检测性能受物体表面特性影响的特点也非常突出。对于需要高可靠性、强抗干扰能力的工业自动化场景，光电开关通常是更优的选择。而需要精确测距或应对复杂表面时，超声波传感器可能更合适。
四、引脚功能介绍

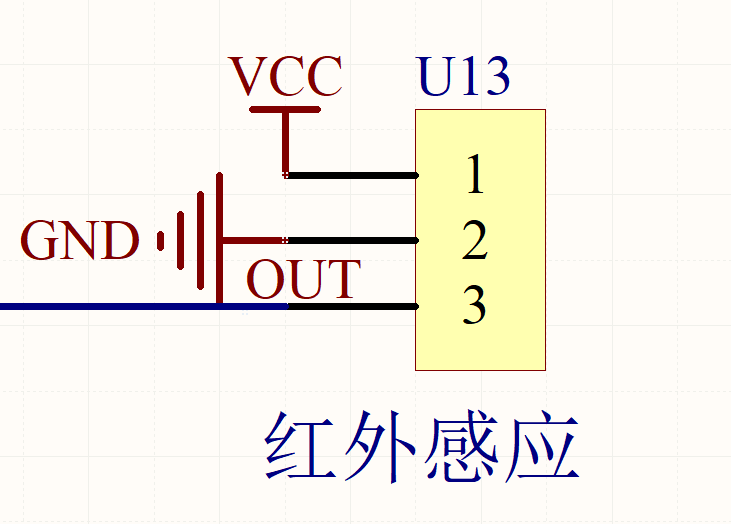

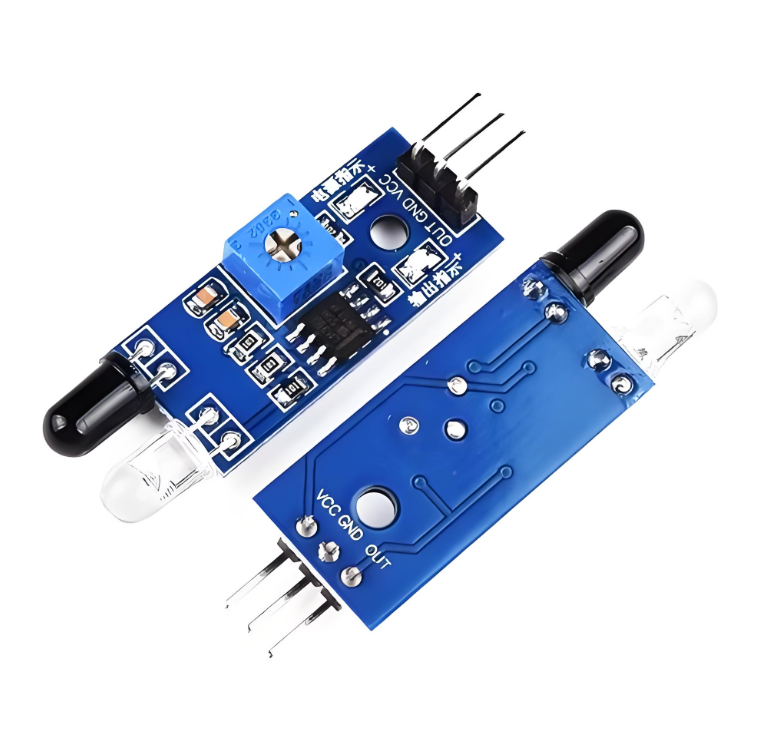

常见的集成式红外对管模块通常提供简洁的引脚接口，方便与控制器连接。一个典型的3引脚模块：
| 引脚名称 (典型) | 功能描述： |
|---|---|
| VCC | 电源正极，接直流电源（常见3.3V或5V，具体范围请参考模块手册，如3.0V-5.5V26） |
| GND | 电源地，接电源负极。 |
| DO | 数字信号输出端。当检测到物体（或满足触发条件时），输出高低电平（如0V或5V2）。可直接与单片机I/O口连接，检测传感器是否有遮挡。 |
五、通信协议与数据读取
红外传感器的输出协议非常简单，它通常没有复杂的数字通信协议（如I2C、SPI、UART），控制器只需要读取其数字电平信号即可。
输出信号类型：数字开关量（TTL电平）。
高电平 (例如 5V或3.3V)：表示一种状态（例如，漫反射型下检测到物体、对射型下光束被遮挡）。
低电平 (0V)：表示另一种状态（例如，漫反射型下未检测到物体、对射型下光束畅通）。
数据读取方式：
轮询（Polling）：微控制器不断读取DO引脚的电平状态。这种方式简单，但可能会占用较多CPU资源。
外部中断（External Interrupt）：将DO引脚连接到微控制器的外部中断引脚，并设置为上升沿或下降沿（或电平变化）触发。当传感器输出电平跳变时，会立即触发中断，微控制器可以迅速响应。这种方式实时性更高，特别适合用于计数、速度测量等场景。
