[实战] 半导体工厂生产网络项目案例分享

项目背景

某半导体企业网络新建了一个氮化镓厂区，需要对这个新厂区进行网络部署。

整个网络的一期建设分为两个大的主题：

1、业务网络

业务网络需要上网的工业设备主要包括：

半导体机台

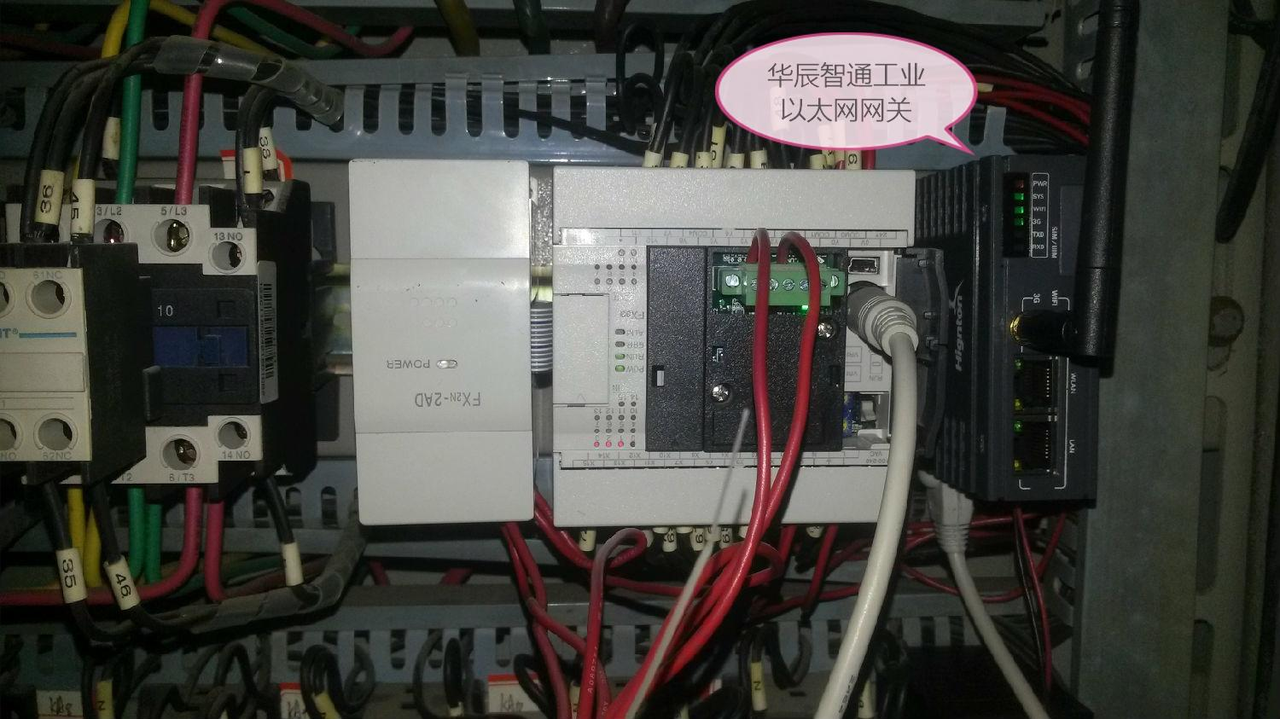

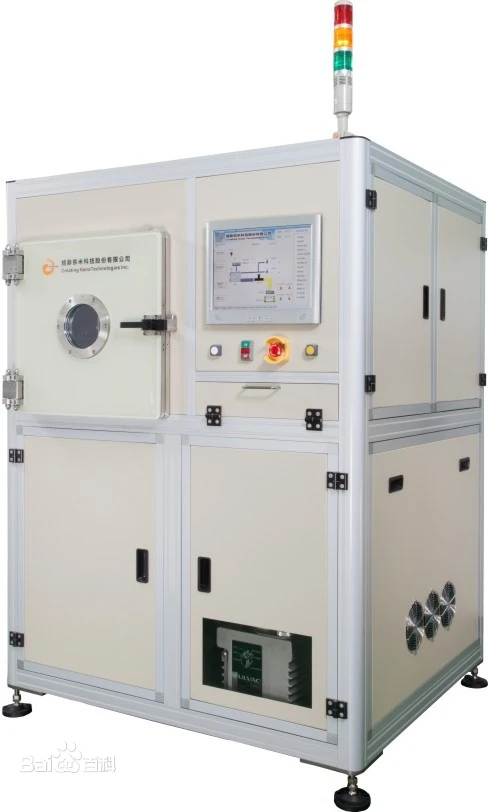

半导体机台，半导体机台一般是通过机台内部的PLC网关进行上网，可以进行有线或无线上网。

半导体机台工作流程：

机台 ↔（SECS协议（主流方式也是基于TCP/IP））<工作指令直接下发等> EAP服务器

EAP服务器  <实时数据同步，向EAP发送指令，反馈结果>（TCP/IP/HTTPS）↔ MES服务器

EAP服务器相当于是连接MES和机台的中介

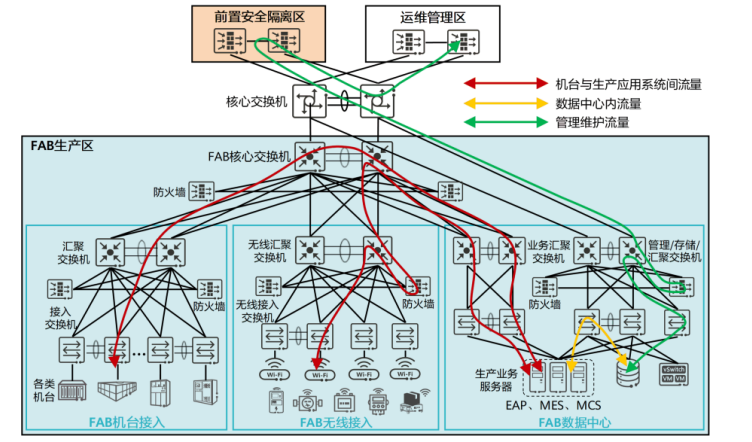

半导体机台工作流量分级：

红色流量：机台和EAP服务器的流量，通信中断时间<= 3s

黄色流量：生产业务系统（EAP和MES）之间的流量

绿色流量：管理运维流量

半导体机台网络接入：

当然最简单的方式是直接在网口上连根网线到交换机上即可。除此之外还有以下这些接入方式可供参考。

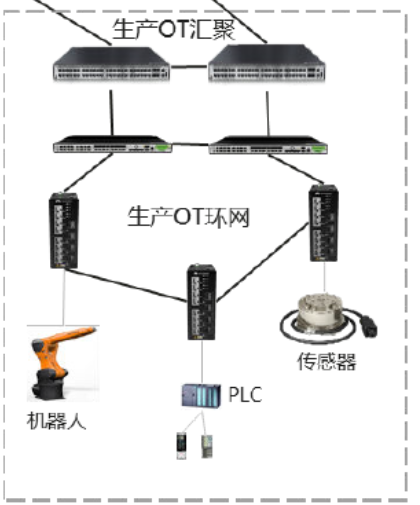

• ERPS环网接入：机台通过连接工业交换机，工业交换机和接入交换机之间部署ERPS环网协议

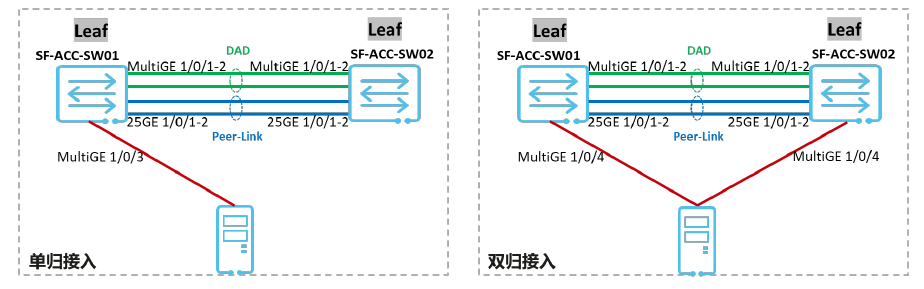

• M-LAG双归接入

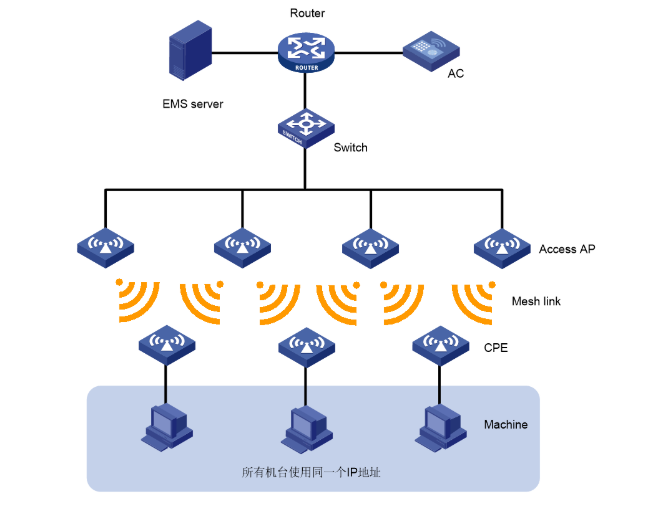

• WIFI CPE接入

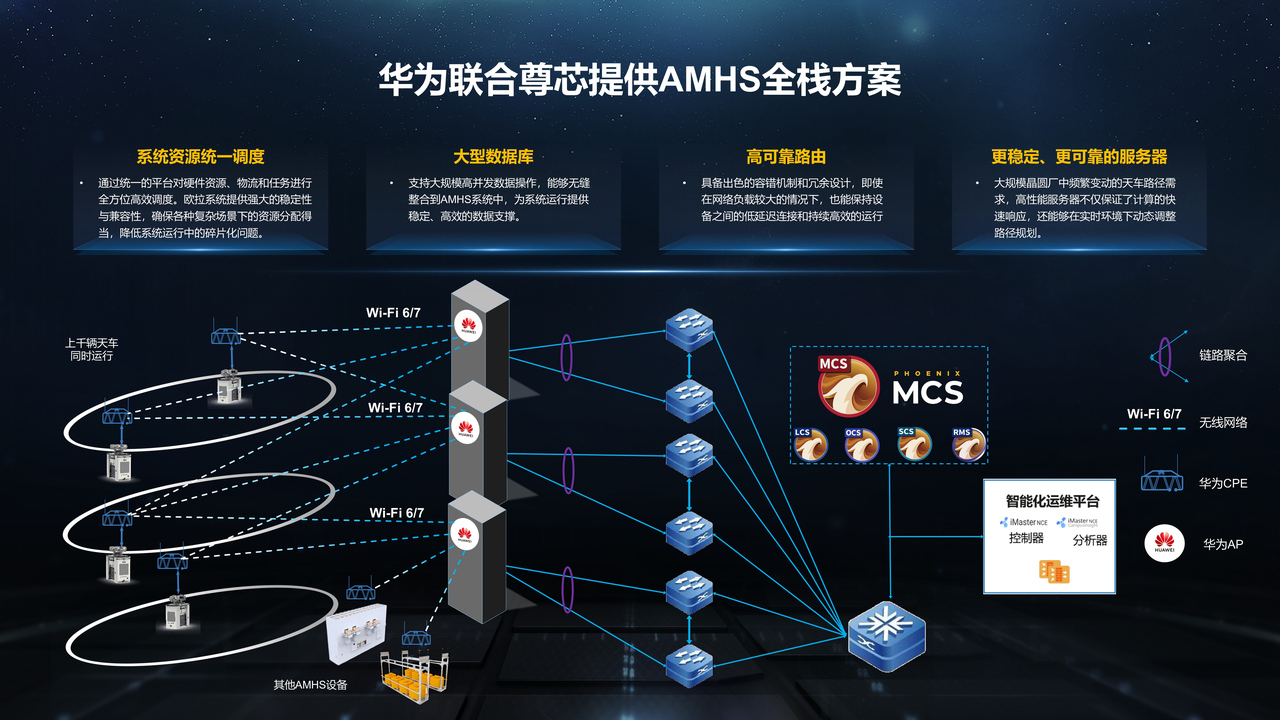

AMHS天车网络业务系统（无线上网）篇幅有限，后续再详细介绍。

2、安防网络

安防网络主要包括门禁，门禁控制器，监控和硬盘录像机。这里需要注意的是一个门禁控制器可以管理4路门禁，只需要一个网口即可。

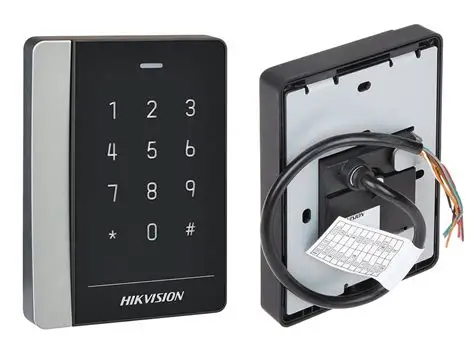

门禁

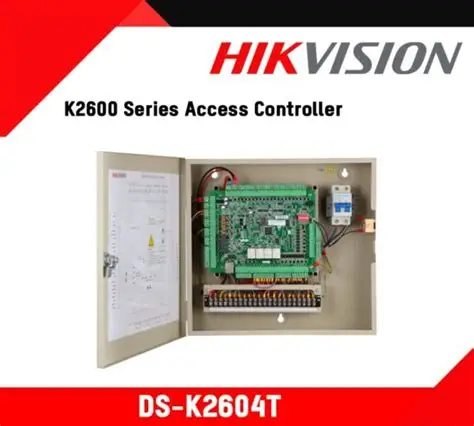

门禁控制器

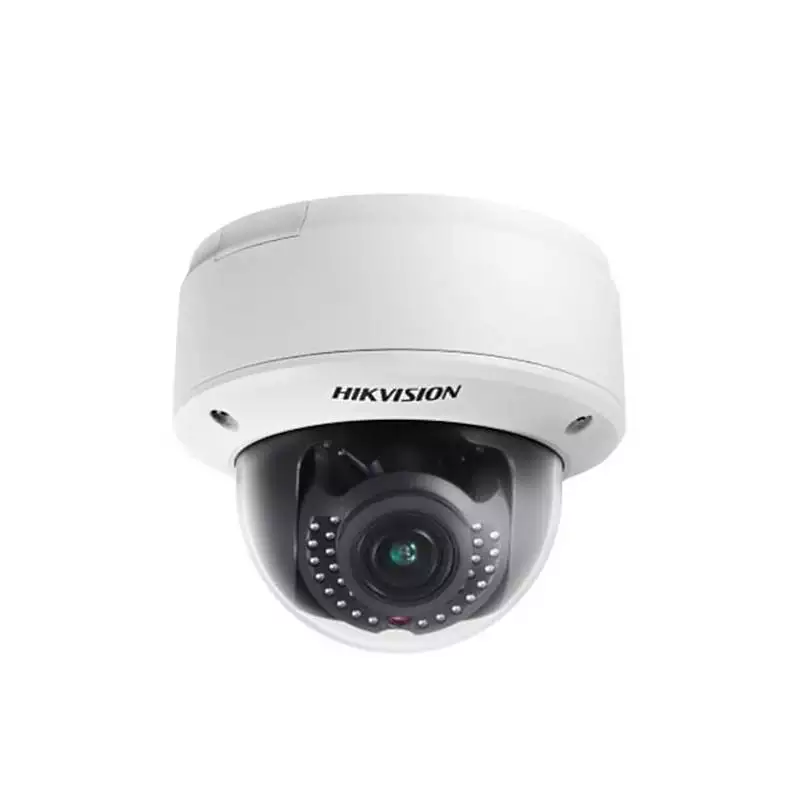

监控摄像头

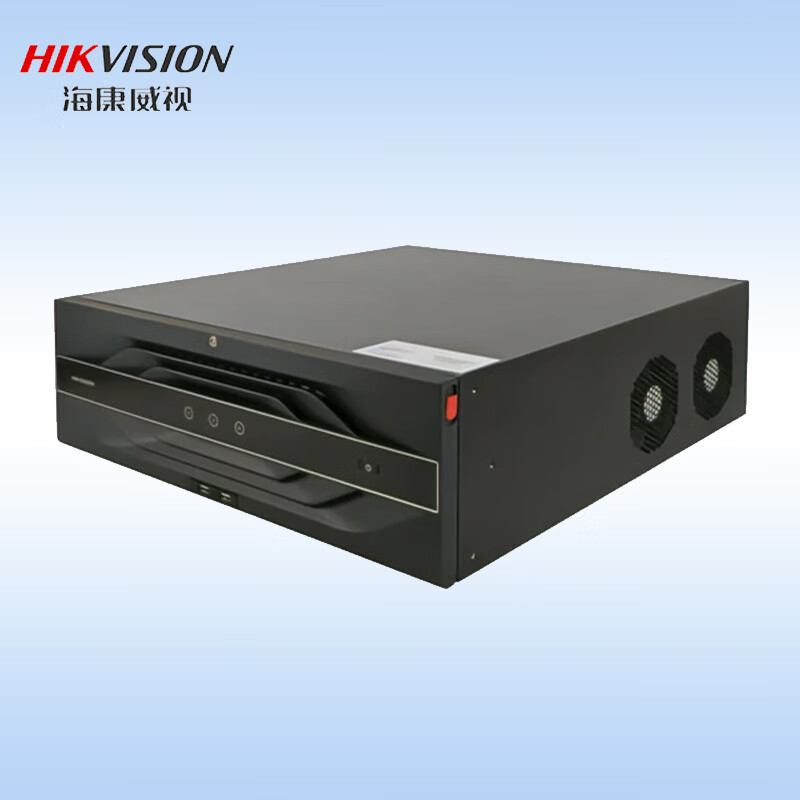

录像机

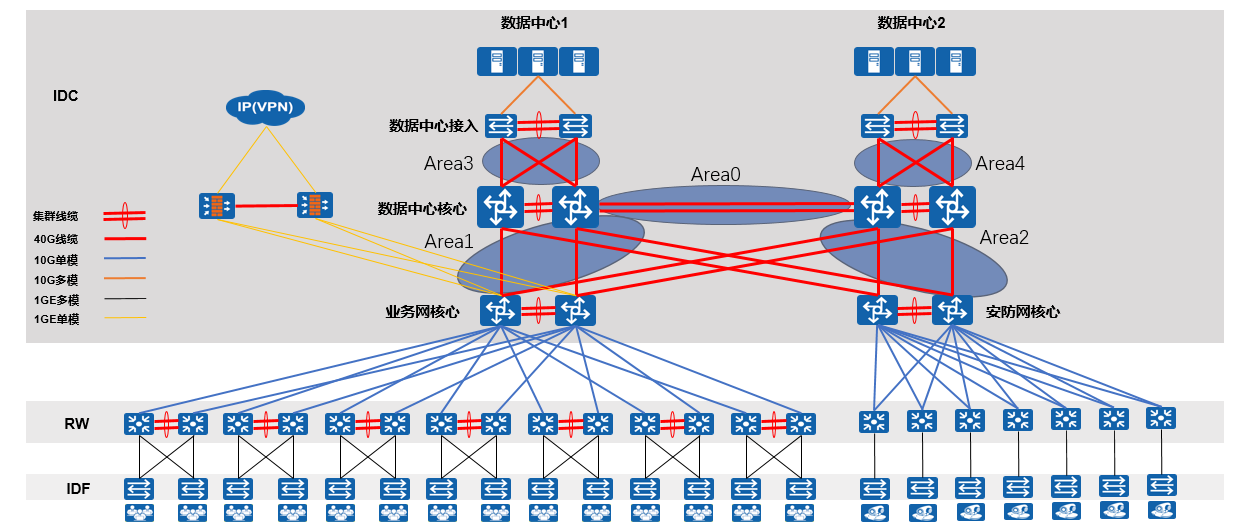

网络拓扑和设备选型：

IDC代表数据中心核心机房，RW代表一级弱电间，IDF代表二级弱电间。

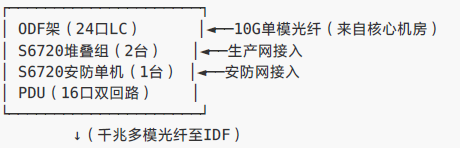

RW弱电间设备部署示意：

IDF二级弱电间设备部署示意

数据机房接入交换机：CE6855

整网核心交换机：CE12808E

生产网络核心交换机：S12710

安防网络核心交换机
