【系统架构设计（四）】软件工程：从瀑布到敏捷的演进之路

本文将深入探讨软件工程的核心概念、发展历程和各种开发模型，帮助读者理解软件开发的本质和最佳实践。从传统的瀑布模型到现代的敏捷方法，从基于构件的开发到逆向工程，我们将全面了解软件工程的演进历程。

一、软件工程的基本概念

软件工程是一门研究如何以系统化、规范化、可量化的方法开发、运行和维护软件的学科。它不仅仅是编程，更是一个系统工程，涵盖了从需求分析、设计、编码、测试到维护的完整生命周期。

软件工程的核心目标是：

1. 提高软件质量：确保软件满足用户需求，运行稳定可靠
2. 降低开发成本：通过规范化的方法减少开发时间和资源消耗
3. 提高开发效率：通过复用、自动化等手段提升开发速度
4. 便于维护：使软件易于理解、修改和扩展

软件工程的发展经历了从无序开发到结构化方法，再到现代敏捷方法的演进过程。每种方法都有其适用场景和优势，关键是要根据项目的具体特点选择合适的方法。



二、（传统）软件过程模型

1、瀑布模型：有序但僵化

瀑布模型是最早的软件过程模型之一，它将软件开发过程分为八个阶段：需求分析、软件设计、程序设计、编码实现、单元测试、集成测试、系统测试、运行维护。

瀑布模型的特点

优势：

• 阶段明确，因果关联：各阶段严格区分，前一阶段完成后才进入下一阶段，如同瀑布流水依次而下，每个阶段的输出是下一阶段的输入，因果关系紧密。
• 需求明确：适用于需求在项目初期就清晰明确的项目。
• 文档完整：每个阶段都有明确的输出文档，便于管理和控制。

劣势：

• 需求确定困难：在项目初期，软件需求的完整性和正确性难以精准确定。因为用户需求可能模糊、多变，且在项目推进过程中可能随市场、业务变化而改变，导致后续阶段可能因需求偏差进行大量返工。
• 串行化导致周期长：瀑布模型采用严格串行化流程，前一阶段完成后才进入下一阶段。从需求分析到最终运行维护，中间环节多，只有到项目后期才能看到完整软件成果，开发周期长，难以快速响应市场变化和用户紧急需求。
• 阶段一次性完成不现实：该模型要求每个阶段一次性完全解决本阶段工作，但实际中，由于技术难题、人员变动等因素，很难在一个阶段内完美解决所有问题。比如在编码阶段可能发现设计阶段的漏洞，却因模型的严格顺序性，修改成本和难度大幅增加。



瀑布模型适用于：

• 需求明确且稳定的项目
• 技术成熟、风险较低的项目
• 有充足时间和资源的项目



2、原型模型：快速验证需求

原型模型是为了解决瀑布模型中需求难以确定的问题而提出的。它通过快速构建软件原型来获取用户反馈，从而明确和完善需求。

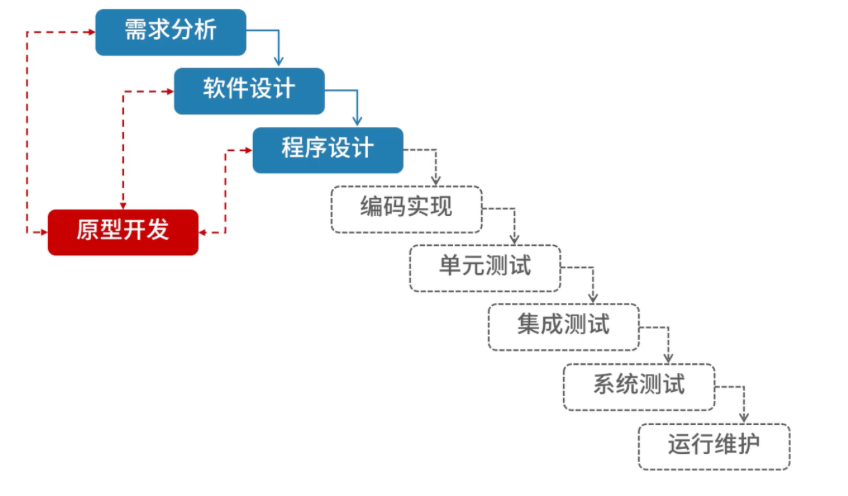

原型模型的流程特点

原型模型在需求分析、软件设计、程序设计等阶段中引入原型开发环节。先快速构建一个软件原型，该原型具备软件的部分核心功能和基本架构。之后，根据对原型的评估和反馈，不断调整需求分析、软件设计等后续阶段的工作，使软件逐步完善。



原型模型的优势

1. 有效解决需求确定问题：通过原型让用户直观感受软件功能，及时提出修改意见，开发团队据此调整，降低因需求变更带来的风险，提高软件与用户需求的契合度。
2. 加快反馈和迭代速度：相较于瀑布模型严格串行化、长周期才能见成果的情况，原型模型能更早展示软件雏形，加快反馈和迭代速度。


原型类型

1. 抛弃型原型：构建原型主要是为了探索和确认需求，获取足够信息后，该原型会被抛弃，不用于最终软件产品。比如在开发一款新电商平台时，先做简单原型确定用户对界面布局、功能模块的需求，之后基于新需求重新开发正式平台。

2. 演化型原型：在原型基础上不断迭代、改进，逐步演化成最终的软件产品。例如一款办公软件，先开发基础功能原型，根据用户使用反馈持续增加和优化功能，最终形成成熟产品。


原型及相关模型

在原型基础上衍生出多种模型：

• 快速原型模型：着重快速构建原型以获取用户反馈，确定需求。之后可基于反馈完善软件，适用于需求不确定场景。
• 演化模型（变换模型）：以原型为基础，不断迭代改进，使演化原型成为最终产品。强调持续优化，逐步趋近用户需求。
• 螺旋模型：融合了迭代思想与风险评估。每轮迭代包含制定计划、风险分析、实施工程和客户评估四个阶段，沿螺旋式路径逐步推进项目，兼顾风险控制和渐进开发。
• 增量模型：将软件分解为多个增量构件，逐步开发和集成。先完成核心功能，再依次增加其他功能模块，让用户逐步看到软件成果，适用于工期较长项目。



3、V模型：测试驱动的开发

V模型是对瀑布模型的改进，它将开发过程与测试过程对应起来，强调测试的重要性。

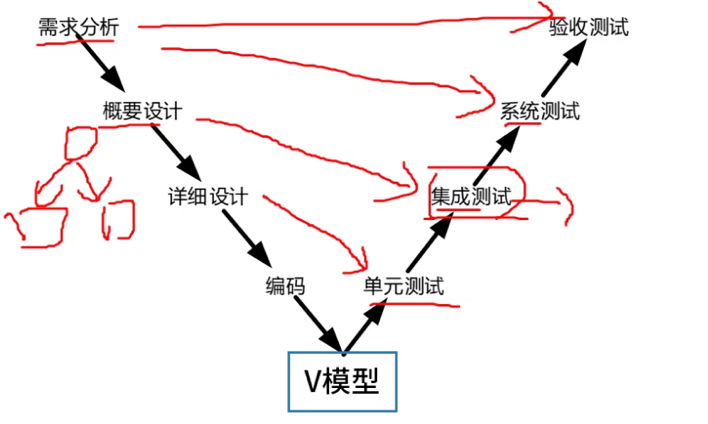

V模型形似字母"V"，左侧是开发阶段，依次为需求分析、概要设计、详细设计、编码；右侧是测试阶段，对应单元测试、集成测试、系统测试、验收测试。开发阶段逐步细化软件需求和设计，编码完成后进入测试阶段，各测试阶段与开发阶段相互对应。



V模型的测试特点

1. 测试贯穿始终（测试提前）：从需求分析开始，测试工作就已介入，在后续每个开发阶段都有对应的测试环节，确保软件质量在整个开发过程中得到把控。
2. 测试分阶段：根据开发阶段划分不同测试阶段，每个阶段有特定测试目标和方法。如单元测试针对单个模块，检查模块功能和逻辑正确性；集成测试关注模块间接口和交互；系统测试对整个软件系统进行测试；验收测试由用户验证软件是否满足需求。
3. 测试计划提前：在开发前期就需制定测试计划，依据不同开发阶段规划相应测试工作，保证测试有序进行，提前发现和解决问题，降低修复成本。

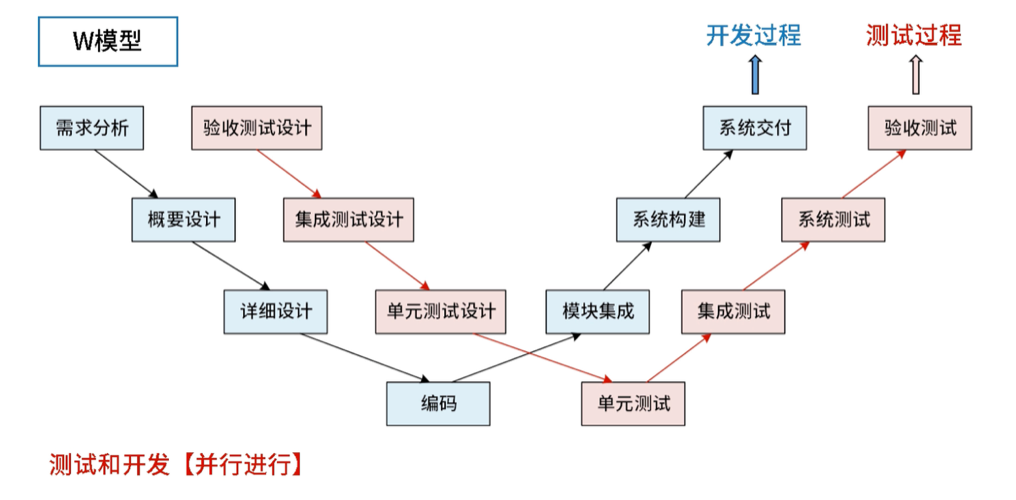

4、W模型：开发与测试并行

W模型进一步改进了V模型，将开发过程与测试过程并行展开，每个开发阶段对应一个测试设计阶段。

W模型的优势

1. 早期发现问题：测试工作前置，在需求分析、设计阶段就开始测试设计，能更早发现需求和设计中的缺陷和问题。避免问题遗留到后期开发和测试阶段，降低修复成本。
2. 提高效率：开发与测试并行，减少了开发与测试之间的等待时间，提高项目整体执行效率。测试人员提前介入，更好理解需求和设计，使测试工作更具针对性和有效性。

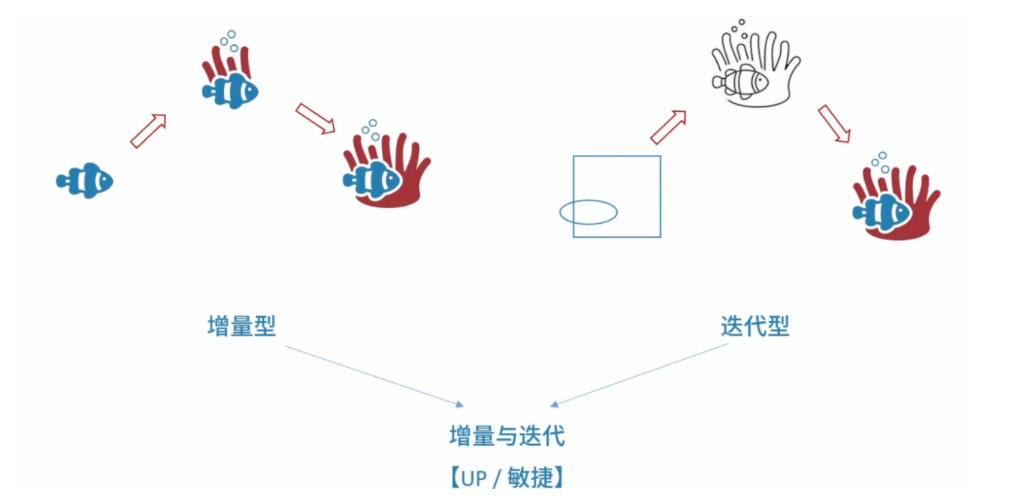

5、迭代与增量开发

1. 增量型：像小鱼不断变大，是在软件项目中逐步增加功能模块或特性。先开发核心功能，后续按计划依次添加其他功能，每次增加的部分相对独立，最终组合成完整软件。例如电商APP先实现商品展示、下单功能，后续再增加评论、推荐等功能。

2. 迭代型：如同对图形不断优化，每次迭代是对已有部分的改进和完善。基于用户反馈和需求变化，对软件现有功能进行优化、修复问题，逐步提升软件质量和用户体验。比如办公软件每次更新迭代，优化界面、增强稳定性等。

应用场景：在统一过程（UP）和敏捷开发等方法中广泛应用。UP强调迭代式开发，分阶段逐步推进项目；敏捷开发注重快速迭代和增量交付，快速响应变化，满足用户需求。

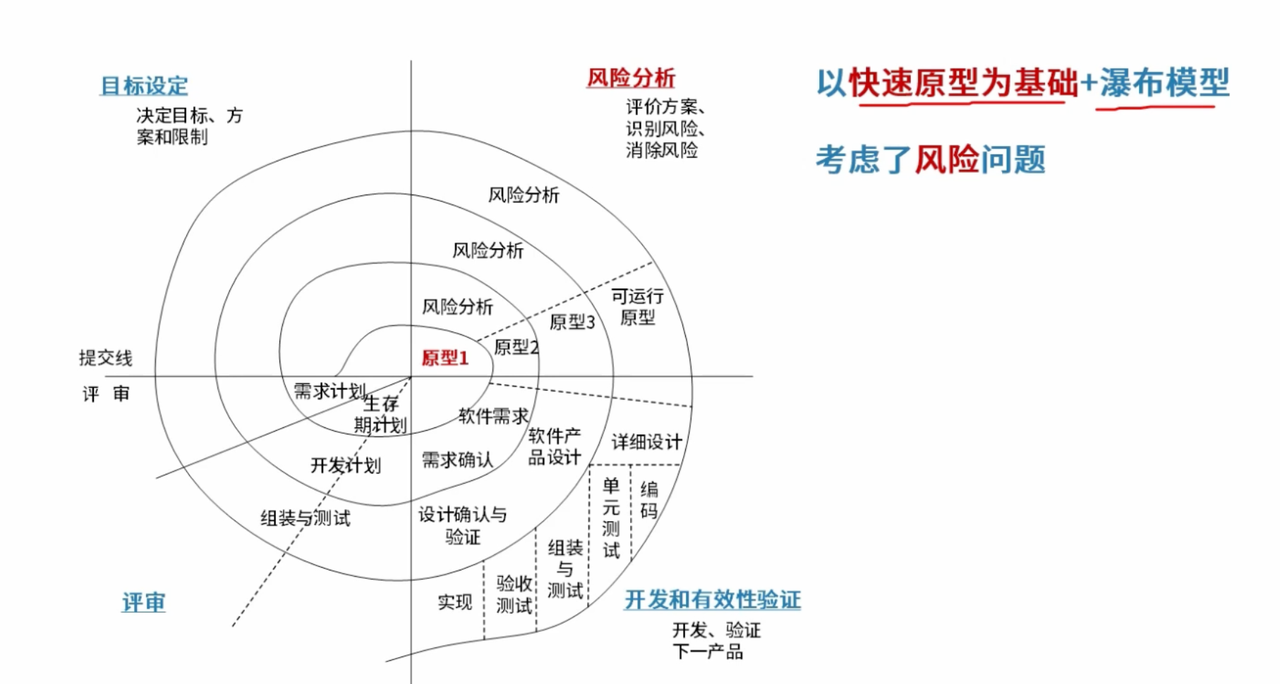

6、螺旋模型：风险驱动的开发

螺旋模型以快速原型为基础，融合瀑布模型特点，将软件开发过程视为螺旋式迭代。



螺旋模型的迭代阶段

1. 目标设定：确定项目目标、方案及限制条件，明确本轮迭代要达成的具体任务和预期成果。
2. 风险分析：评估项目方案，识别潜在风险并制定应对措施，是螺旋模型关键环节，强调对风险的把控。
3. 开发和有效性验证：进行软件的开发、验证工作，如设计、编码、测试等，确保软件功能逐步实现和完善。
4. 评审：对本轮迭代成果进行评审，决定是否进入下一轮迭代，为后续迭代提供反馈和改进方向。


螺旋模型的优势

螺旋模型充分考虑风险问题，通过迭代不断优化软件。在每个阶段都对风险进行评估和处理，能及时应对需求变更、技术难题等风险，提高项目成功率，适用于规模大、风险高、需求不确定的项目。



8、构建组件模型

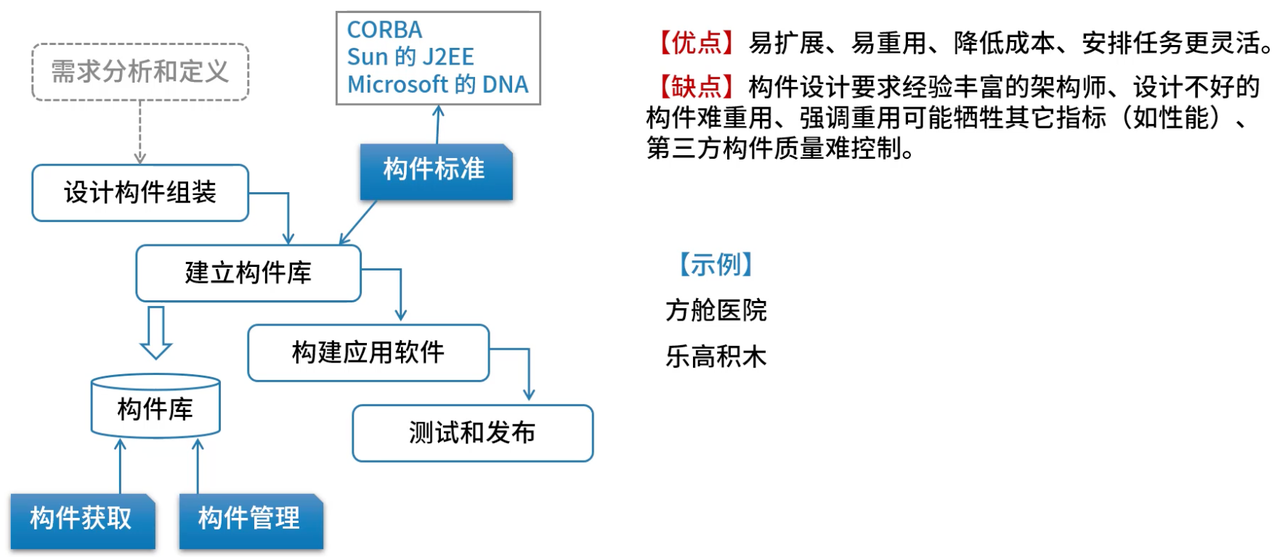

构建组件模型是一种系统化的软件开发方法论，通过标准化构件的组装来实现高效的应用开发。

整个流程的核心在于建立一个遵循统一构件标准（如CORBA、Sun的J2EE、Microsoft的DNA）的构件库。最终，这些经过精心管理和验证的构件被用于构建应用软件，并经过全面的测试与发布。

更重要的是，这种模块化和标准化的流程将软件开发从"从零开始"转变为"组装式生产"，显著提升了开发效率和项目可控性。因此，构建组件模型提供了一个清晰、可重复的路径，以应对复杂软件系统的开发挑战。



构件库是构建组件模型的核心资源中心，而构件标准则是其有效运作的基石。

构件标准定义了构件的接口、行为和交互规范，确保不同构件之间能够无缝集成和协同工作，就像统一的语言使得不同背景的人能够有效沟通一样。构件库则集中存储了这些符合标准的构件，通过构件获取和构件管理（包括版本控制和质量检测）等活动，持续丰富和维护其内容。



构建组件模型通过其内在的模块化和标准化特性，带来了多方面的显著优势。

首先，它极大地增强了软件的易扩展性和易重用性，使得开发团队能够像搭乐高积木一样，灵活地添加或替换功能模块，以适应不断变化的需求。这种高度的复用性直接导致了开发成本的显著降低，因为无需重复编写已有的功能代码。

更重要的是，构件化设计使得任务安排更加灵活，项目团队可以并行开发不同的构件，从而缩短整体开发周期。当你在面对快速迭代和资源有限的项目时，这些优势能够让你以更低的成本、更快的速度交付高质量的软件产品。因此，构建组件模型是提升软件开发效率和经济效益的强大工具。



尽管优势显著，构建组件模型也面临着一些不容忽视的挑战，需要开发团队审慎应对。

首先，高质量的构件设计要求经验丰富的架构师，因为设计不当的构件将难以重用，甚至可能引入新的复杂性。其次，过度强调构件重用有时可能牺牲其他关键指标，例如系统性能，需要在设计时进行权衡。

更重要的是，当项目依赖第三方构件时，其质量控制和兼容性管理将成为一大难题，可能引入潜在的风险。因此，成功实施构建组件模型不仅需要技术上的投入，更需要经验丰富的团队、严格的质量管理流程以及对潜在风险的清晰认知。



三、基于构件的软件工程

随着软件复杂度的增加，传统的从头开发方式已经无法满足快速交付的需求。基于构件的软件工程（Component-Based Software Engineering, CBSE）应运而生，其核心理念是"购买而不是重新构造"。

1、核心原理

基于构件的软件工程通过标准化、可复用的构件组装来构建软件系统。

这种工程方法将软件开发从"从零编写"转变为"组装式开发"，就像用标准化的积木块搭建复杂建筑一样。构件是具有明确接口的独立功能模块，通过标准化的组装方式组合成完整的应用软件。

更重要的是，这种组装式开发模式让开发人员能够专注于业务逻辑的实现，而不是重复编写基础功能。当你在构建一个复杂的业务系统时，可以直接从构件库中选择合适的功能模块进行组装，大大提高了开发效率。

因此，基于构件的软件工程代表了软件开发方法的一次重要革新，它通过标准化和模块化实现了软件开发的工业化生产。

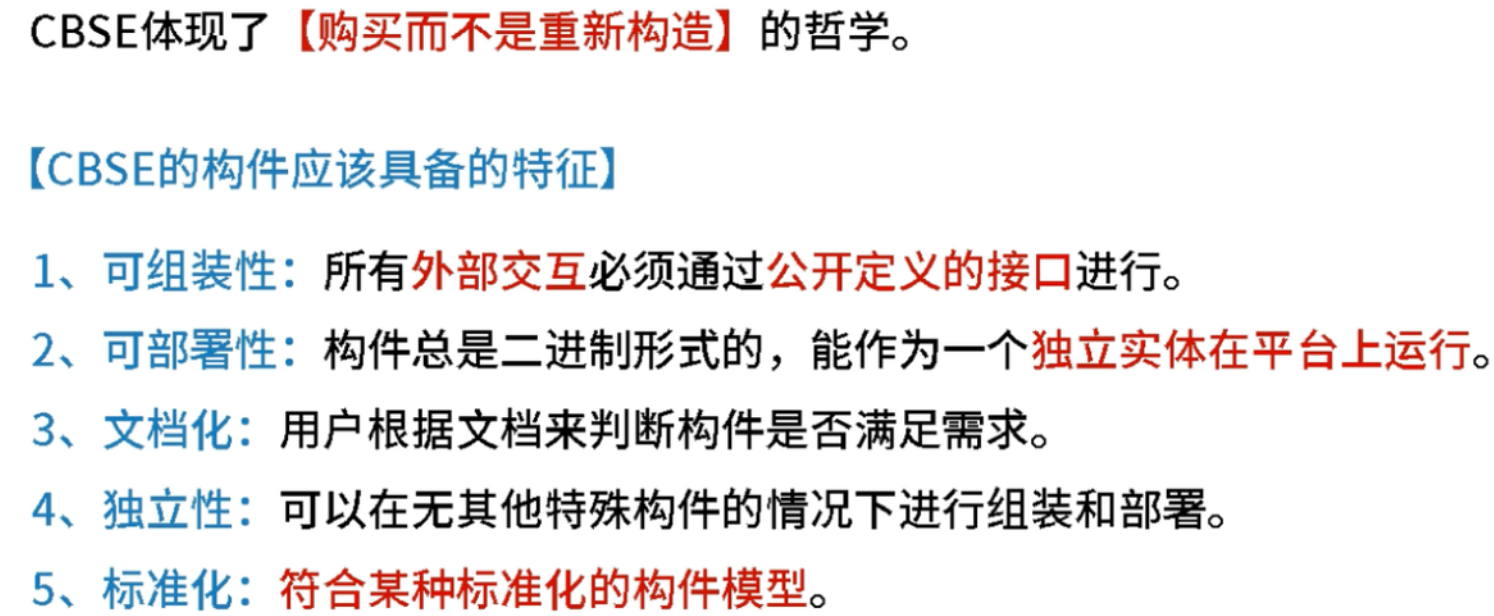

2、构件特征

构件的四个核心特征确保了其在软件工程中的有效应用。

1. 可组装性：通过公开接口与外部交互，确保构件间能够准确对接和协同工作，就像电器插头和插座的标准设计一样。

2. 可部署性：让构件以二进制形式独立运行，便于部署到不同的运行环境中，无需复杂的依赖配置。

3. 标准化：保证了构件间的兼容性和可替换性，使得不同来源的构件能够无缝集成。

4. 独立性：则确保构件无需特殊辅助即可完成组装和部署，保证了构件在不同场景下的适用性和灵活性。



3、构件模型要素

构件模型通过三个关键要素确保构件的有效管理和使用。

1. 接口设计：定义了构件的操作名、参数、异常等关键信息，确保构件间交互的准确性和一致性，就像制定统一的通信协议一样。
2. 使用信息管理：包括命名、元数据、配置信息等，为构件的识别、查找和配置提供了必要的支持。
3. 部署规格：指导构件的打包和安装过程，确保构件能够在目标环境中正确运行。

这三个要素相互配合，构成了构件从设计到部署的完整生命周期管理体系。



4、构件组装方式

三种不同的组装方式为构件组合提供了灵活的实现路径。

1. 顺序组装按照先后顺序调用构件，前一个构件的输出作为后一个构件的输入，形成线性的处理流程。
2. 层次组装则要求下层构件向上层提供服务，需要满足上层构件的请求条件，形成层次化的架构结构。
3. 叠加组装将多个构件合并形成新的构件，整合原有构件的功能并对外提供统一的接口。

因此，构件组装方式的多样性为复杂软件系统的构建提供了丰富的可能性。



5、构件库的重要性

构件库作为核心资源中心，是构件化软件开发成功的关键基础设施。

1. 它集中存储符合标准的构件，为应用构建提供了可靠的支持基础，就像乐高积木盒为搭建各种模型提供了标准化的积木块一样。开发人员可以快速找到所需的构件，避免重复开发，显著提高软件开发效率。

2. 构件库的存在让软件开发从个体行为转变为团队协作，不同的开发团队可以共享和复用构件资源。这种资源共享机制不仅提高了开发效率，还促进了行业标准的形成和技术的传播。

因此，构件库的建设和管理是基于构件软件工程成功实施的重要保障，其质量直接影响着整个开发流程的效率和质量。



四、快速应用开发（RAD）

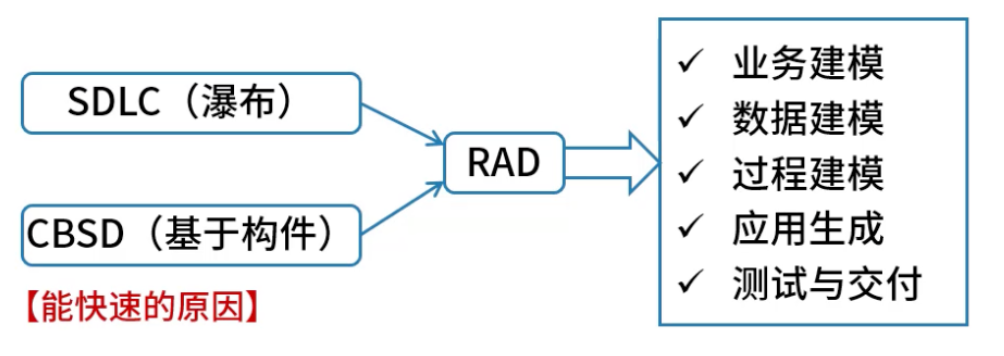

快速应用开发（RAD）通过融合瀑布模型和构件开发的优势，实现了开发效率的显著提升。

这种开发方法既借鉴了瀑布模型的阶段划分思路，确保开发过程的有序性和可控性，又充分利用了基于构件开发中构件复用的优势，避免了重复开发工作。RAD将两种方法的优点有机结合，形成了独特的快速开发模式。

RAD的融合特性使其成为现代软件开发中平衡效率和质量的重要方法论。



1、RAD能快速的原因

RAD的快速性主要源于构件复用和并行迭代两大核心机制。

1. 构件复用让开发团队能够直接使用已有的成熟构件。这种复用机制不仅减少了开发工作量，还提高了代码的可靠性和一致性。

2. 并行与迭代的开发模式让各个阶段能够同步推进，业务建模、数据建模等环节可以同时进行，发现问题时能够及时调整，避免了后期大规模返工的风险。这种并行化的工作方式大大提高了开发效率，让项目能够更快地交付成果。

因此，构件复用和并行迭代的有机结合，构成了RAD快速开发的核心驱动力。



2、RAD的开发阶段

RAD通过五个关键阶段构建了完整的快速开发流程。

1. 业务建模阶段：梳理业务流程、明确业务规则和需求，构建业务模型。
2. 数据建模阶段：分析业务数据，确定数据结构、关系等，建立数据模型，保障数据存储和处理的合理性。
3. 过程建模阶段：对业务流程进行细化和建模，明确各环节的输入、输出和操作步骤，优化业务执行过程。
4. 应用生成阶段：利用构件和建模成果，快速组装生成应用程序，实现功能的快速搭建。
5. 测试与交付阶段：对生成的应用进行全面测试，修复问题后交付给用户，确保应用质量和可用性。

因此，这五个阶段相互配合，形成了从需求分析到最终交付的完整开发闭环，确保了RAD方法的有效实施。



五、统一过程（UP/RUP）

统一过程（UP/RUP）是一种迭代式的软件开发过程，特别适用于面向对象的软件开发。

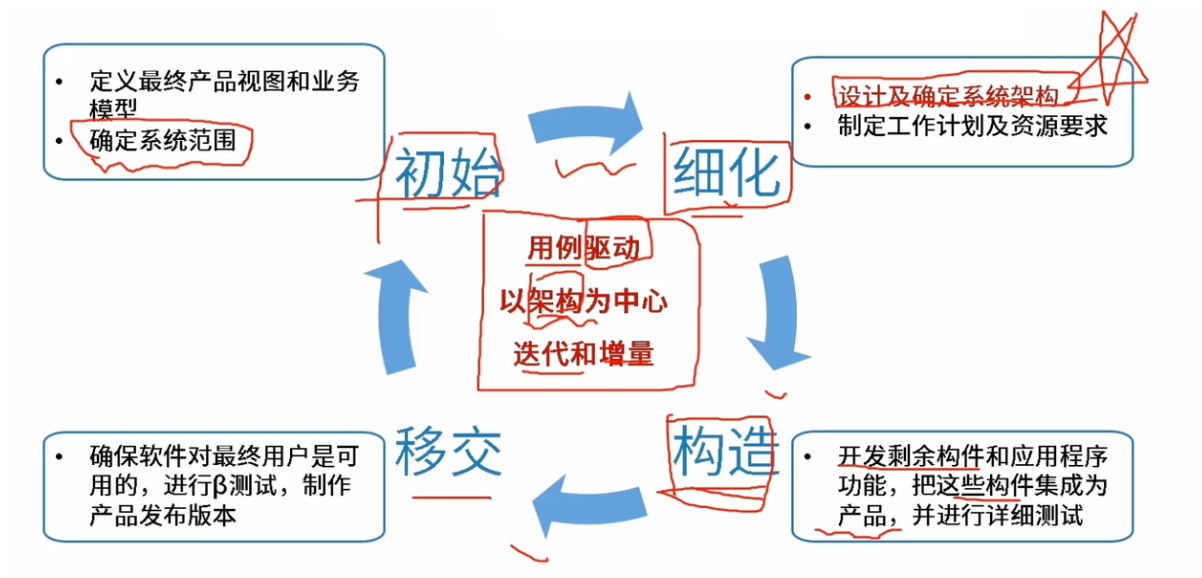

UP/RUP通过四个关键阶段构建了完整的软件开发生命周期。

1. 初始阶段：定义最终产品视图和业务模型，确定系统范围，明确软件要实现的目标和业务场景。
2. 细化阶段：设计及确定系统架构，制定工作计划及资源要求，对软件架构进行详细设计，规划开发步骤和所需资源。
3. 构造阶段：开发剩余构件和应用程序功能，把构件集成为产品，并进行详细测试，实现软件功能并将各构件组装成完整产品。
4. 移交阶段：确保软件对最终用户可用，进行β测试，制作产品发布版本，让软件接受用户实际使用检验，修复问题后发布正式版本。

因此，这四个阶段相互衔接，形成了从需求分析到最终交付的完整开发流程，确保了软件项目的成功实施。

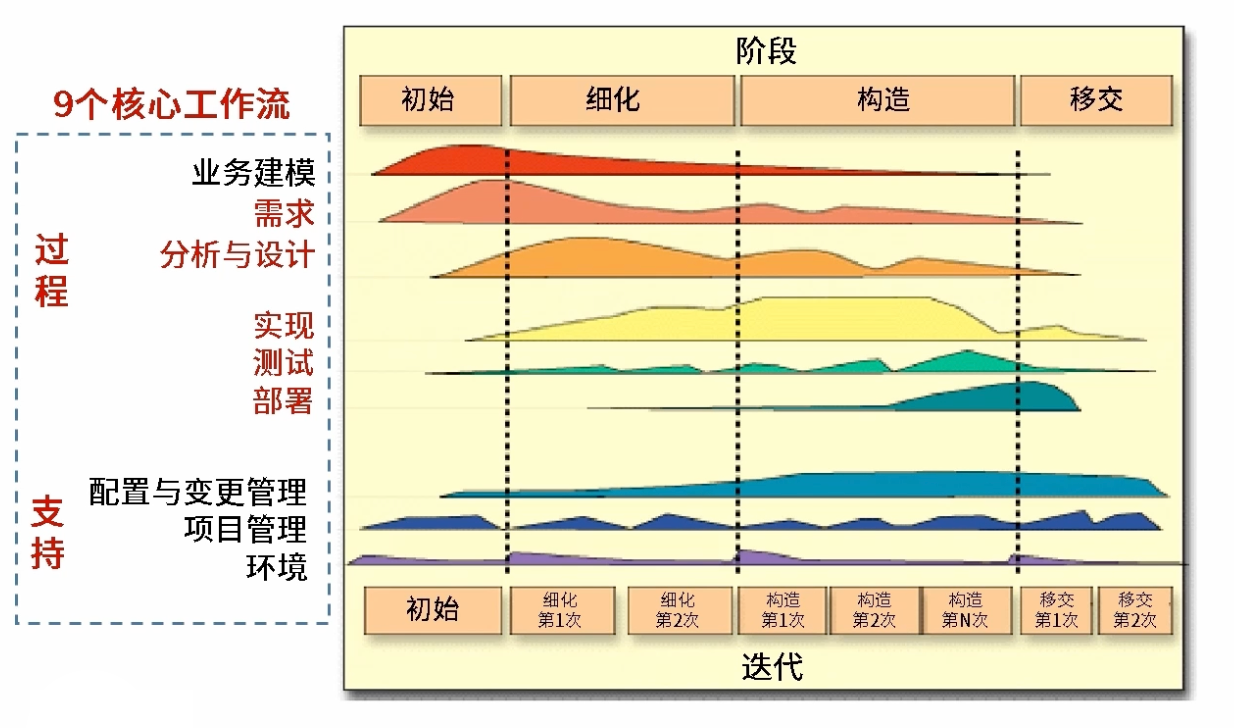

1、核心工作流

UP/RUP通过过程类和支持类工作流的有机结合，确保开发过程的全面性和有效性。

• 过程类工作流
  • 业务建模：梳理业务流程和规则，在初始阶段重点开展，后续持续完善 。
  • 需求：明确软件功能和非功能需求，贯穿各阶段，随迭代不断细化 。
  • 分析与设计：对软件架构和模块进行设计，细化阶段深入进行，构造阶段持续优化 。
  • 实现：编码实现软件功能，在构造阶段工作量最大 。
  • 测试：检测软件缺陷，构造和移交阶段重点进行 。
  • 部署：将软件部署到目标环境，移交阶段集中开展 。
• 支持类工作流
  • 配置与变更管理：管理软件配置和变更，保障软件版本稳定，贯穿全程 。
  • 项目管理：规划、组织和监控项目，确保按计划推进，各阶段均需 。
  • 环境：提供开发、测试等环境支持，为项目开展奠定基础 。



2、迭代特性

UP/RUP的迭代特性是其区别于传统开发方法的关键优势。

每个阶段包含多次迭代，每次迭代对软件进行改进和完善，逐步增加功能、提升质量，使软件不断趋近最终目标，就像雕塑家通过多次精雕细琢来完善作品一样。这种迭代方式让开发团队能够在开发过程中持续学习和改进，及时发现问题并调整方向。

同时，迭代开发模式让项目能够更好地应对需求变化，每次迭代都可以根据最新的需求反馈进行调整，避免了后期大规模返工的风险。这种灵活性不仅提高了开发效率，还增强了软件产品的市场适应性。

因此，UP/RUP的迭代特性使其成为现代软件开发中处理复杂性和不确定性的有效工具。



六、敏捷方法

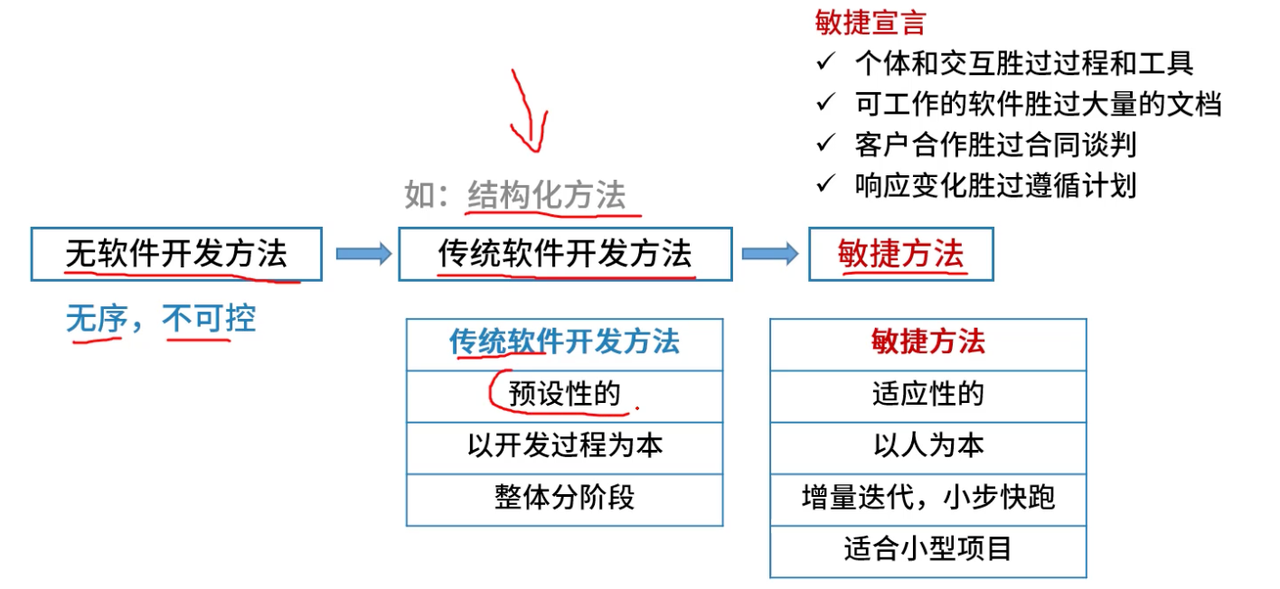

1、概述

从无软件开发方法（无序、不可控）到传统软件开发方法（如结构化方法，预设性、以开发过程为本、整体分阶段），再到敏捷方法的演进。敏捷方法是对传统方法的改进与创新。



敏捷宣言

1. 个体和交互胜过过程和工具：强调团队成员间沟通协作的重要性，认为良好的人际互动能更高效推动项目，而非过度依赖流程和工具。

2. 可工作的软件胜过大量的文档：注重软件实际功能实现，优先产出可用软件，而非将大量精力放在编写文档上。

3. 客户合作胜过合同谈判：倡导与客户紧密合作，及时了解需求变化并响应，而非仅依据合同条款。

4. 响应变化胜过遵循计划：突出敏捷性，能快速适应需求、技术等方面的变化，而非刻板遵循初始计划。


特点

1. 适应性：能灵活应对项目中的各种变化，及时调整开发策略。

2. 以人为本：重视团队成员和客户，发挥人的主观能动性，促进沟通合作。

3. 增量迭代，小步快跑：通过多次增量迭代逐步完善软件，每次迭代都交付可工作的成果，快速推进项目。

4. 适合小型项目：因其灵活性和快速响应特性，在小型项目中能高效发挥优势，快速满足需求。

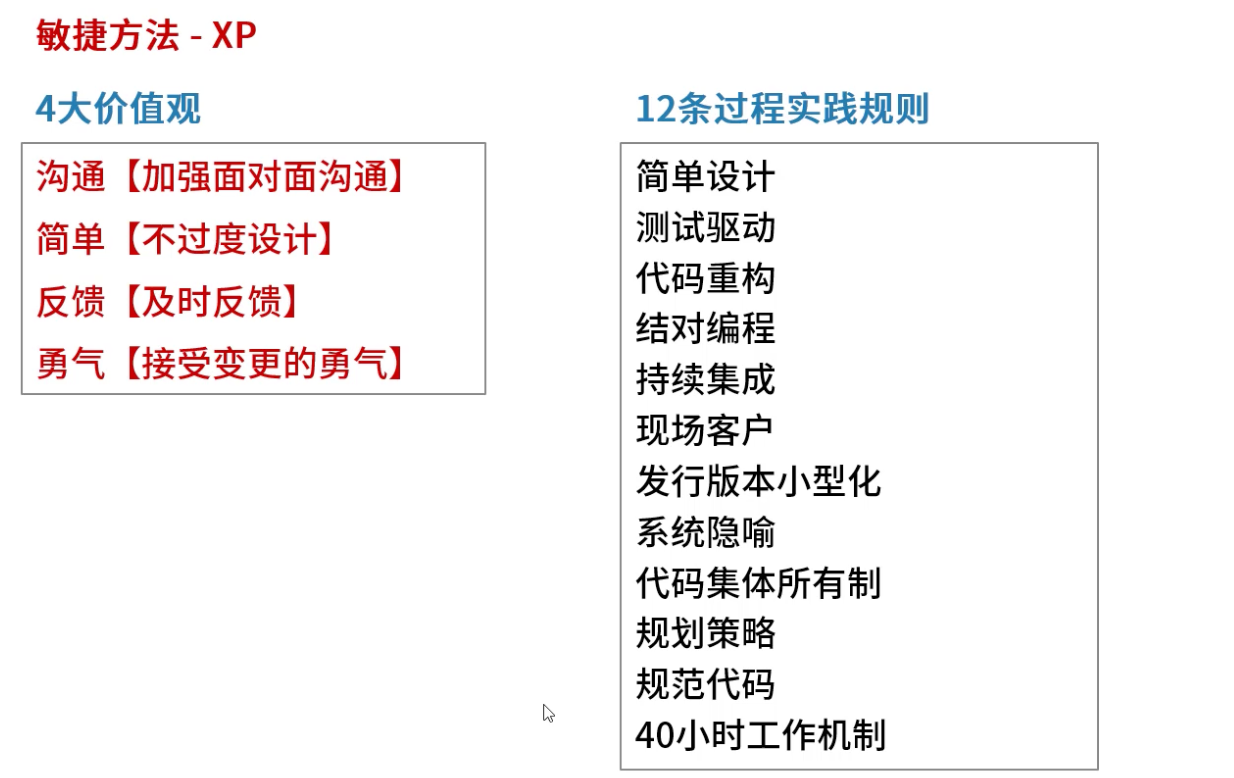

2. 极限编程（XP）

极限编程（XP）是一种高度迭代的敏捷开发方法，通过极致的工程实践来确保软件质量和开发效率。

四大价值观

XP的四大价值观构成了其方法论的思想基础，指导着整个开发过程。

1. 沟通：强调加强面对面沟通，团队成员间高效交流，及时传递信息、解决问题，避免因沟通不畅导致的误解和延误。

2. 简单：秉持不过度设计原则，优先实现简单、直接满足需求的方案，减少不必要的复杂性，提高开发效率，方便后期维护。

3. 反馈：注重及时反馈，无论是团队内部对代码、设计的反馈，还是从客户处获取需求反馈，都能快速响应并调整开发方向。

4. 勇气：鼓励团队成员有接受变更的勇气，在敏捷开发环境中，需求变化频繁，要敢于拥抱变化，及时调整工作。



核心工程实践

XP通过12条核心工程实践，将价值观转化为具体的开发行为。

1. 简单设计：设计满足当前需求即可，不做过度复杂的设计，后续随需求演进逐步完善。

2. 测试驱动：先编写测试用例，再进行代码开发，以测试引导功能实现，保证代码质量。

3. 代码重构：定期优化代码结构，提高代码可读性、可维护性和可扩展性，不改变代码外部行为。

4. 结对编程：两人一组共同编写代码，相互检查、交流，提高代码质量，分享知识经验。

5. 持续集成：频繁将代码集成到共享库，及时发现集成问题，确保软件整体的可运行性。

6. 现场客户：让客户参与项目，在开发现场及时提供需求和反馈，使开发更贴合实际需求。

7. 发行版本小型化：将软件功能拆分，发布小型、易管理的版本，便于快速迭代和用户反馈。

8. 系统隐喻：使用共同的隐喻或类比描述系统架构和功能，帮助团队成员理解系统。

9. 代码集体所有制：团队成员共同负责代码，可自由修改和维护，促进知识共享和代码优化。

10. 规划策略：制定灵活的规划，依据项目进展和反馈及时调整计划。

11. 规范代码：遵循统一的代码规范，提高代码一致性和可读性。

12. 40小时工作机制：倡导合理工作时间，避免过度劳累，保证团队成员工作效率和质量。



3. Scrum方法

Scrum方法是一种轻量级、迭代式的敏捷框架，旨在高效地交付复杂产品。

它通过明确的角色、结构化的事件和透明的工件，将复杂的开发工作分解为可管理的小周期，即"迭代"（通常为1-4周）。这种方法强调团队的自组织和跨职能协作，以适应不断变化的需求，并持续提供有价值的软件增量。

更重要的是，Scrum的核心在于通过短周期的反馈循环，不断检查和调整产品与过程，从而最大化产品价值。当你在面对快速变化的市场需求时，Scrum的灵活性能够让你既保持开发的规范性，又具备快速响应的能力。

因此，Scrum为现代软件开发提供了一种灵活且高效的路径，特别适合处理复杂和不确定的项目环境。



核心角色与职责

Scrum框架通过定义三个核心角色，确保了产品开发过程的清晰职责和高效协作。

1. 产品负责人（PO）作为客户利益的代表，负责从相关方收集需求，并维护和优化产品待办列表，确保开发工作始终聚焦于最高价值。
2. 敏捷教练（Scrum Master）则作为服务型领导，保障团队遵循Scrum原则，移除障碍，并促进团队内部及与外部的沟通，提升团队的自组织能力。
3. 开发团队是跨职能的自组织单元，他们自主选择迭代中承诺完成的工作，并负责具体的开发、测试和集成任务，共同实现迭代目标。这三个角色紧密协作，共同推动着Scrum流程的顺畅运行，是Scrum成功的基石。

因此，明确的角色分工和职责界定，为Scrum方法的有效实施提供了组织保障。

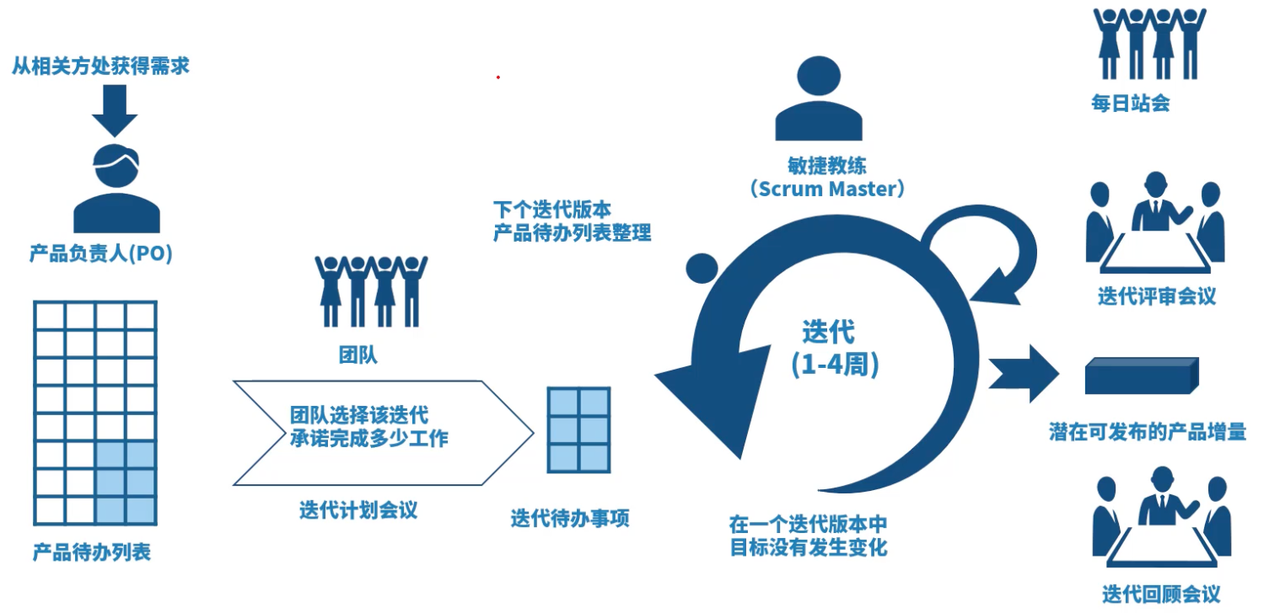

迭代流程与关键事件

Scrum流程围绕着固定时长的"迭代"（Sprint）展开，通过一系列关键事件驱动产品增量的持续交付。

• 产品待办列表整理：PO收集、整理需求，形成产品待办列表，为后续开发提供任务来源 。
• 迭代计划会议：团队依据产品待办列表，确定本次迭代要完成的任务，制定迭代计划 。
• 迭代（1 - 4周）：团队按计划在规定时间内完成迭代任务，期间通过每日站会沟通进展、问题 。
• 迭代评审会议：展示迭代成果，接受相关方反馈，评估是否达到迭代目标 。
• 迭代回顾会议：团队总结迭代过程中的经验教训，提出改进措施，优化后续工作 。

这种循环往复的流程确保了持续学习和适应，是Scrum方法论的核心所在。



产出与价值

Scrum的最终目标是每次迭代都产出"潜在可发布的产品增量"，从而实现价值的持续交付。

1. 通过这种增量式的开发方式，产品功能逐步完善，每次交付都为客户带来了新的价值，并允许早期获取市场反馈。
2. 这种持续的价值流不仅降低了项目风险，也增强了客户满意度，因为他们能够更频繁地看到和体验到产品的进步。同时，迭代式的开发模式让团队能够根据反馈快速调整方向，确保产品始终符合市场需求。

因此，Scrum不仅仅是一种开发流程，更是一种以价值为导向的产品交付策略，确保了软件产品能够持续地满足市场需求并创造商业价值。

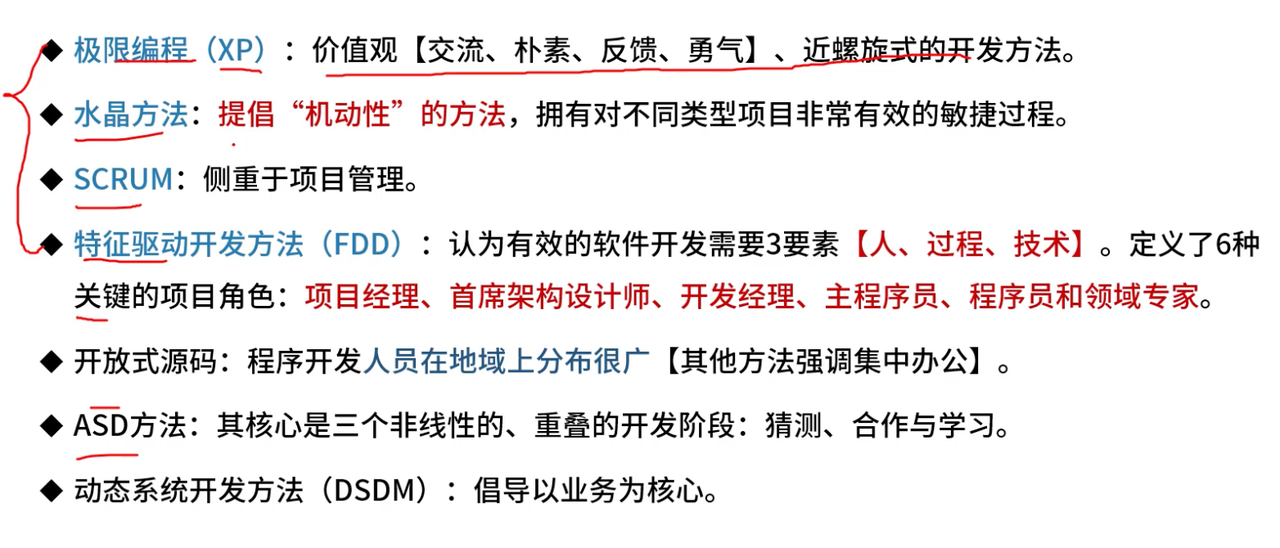

4、敏捷方法总结



六、逆向工程

逆向工程是再工程流程中的关键环节，属于设计的恢复过程，通过技术手段解析现有系统并提取其内部设计信息。

它以现有系统为起点，通过反汇编、反编译等技术手段，从可执行程序等还原出软件的设计结构、算法逻辑等高层次信息。这种过程就像考古学家通过分析古代文物的结构来理解古代文明一样，通过分析现有系统的内部构造来理解其设计思路。

更重要的是，逆向工程为系统改进和新系统构建提供了重要的基础信息，当你在面对遗留系统或需要理解第三方软件时，逆向工程能够帮助你深入理解系统的内部机制和设计原理。

因此，逆向工程是软件维护和系统重构过程中不可或缺的重要技术手段。

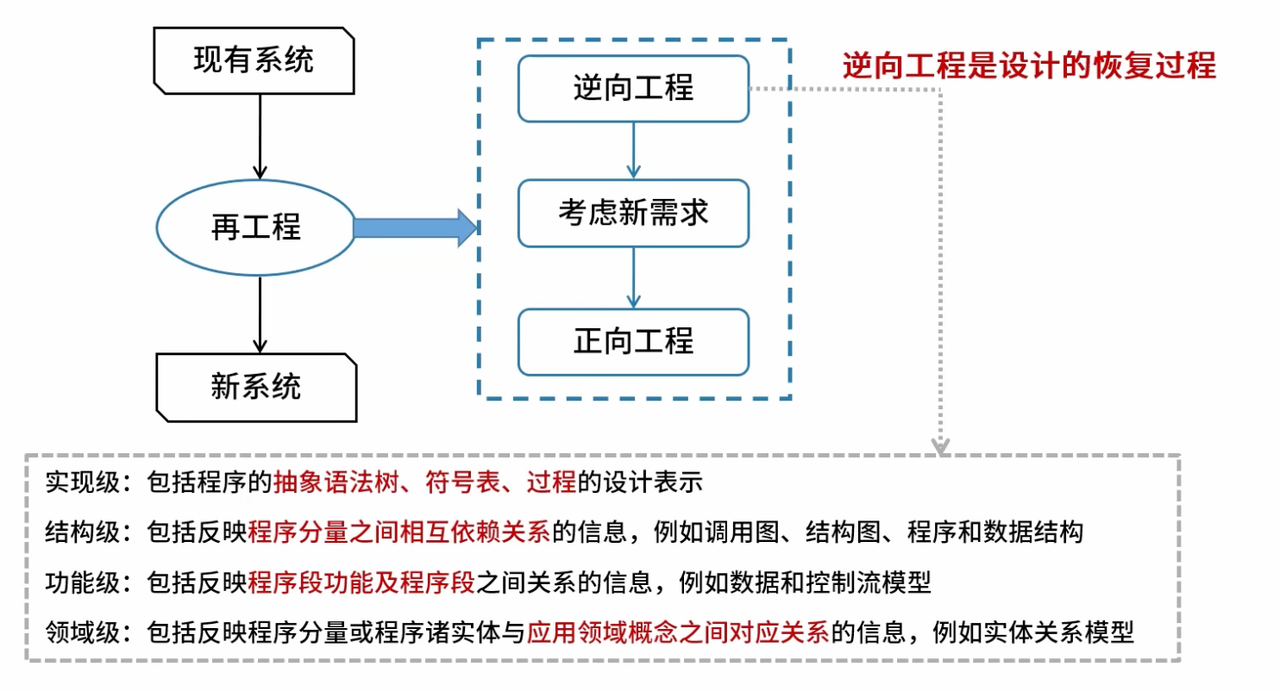

1、再工程流程中的定位

逆向工程在再工程流程中扮演着承上启下的关键角色，连接现有系统和新系统。

在再工程中，逆向工程首先对现有系统进行拆解分析，获取系统底层设计细节。之后结合考虑新需求，将提取的信息与新增需求进行整合，为后续的正向工程提供设计基础。

其次通过正向工程，基于整合结果构建新系统，实现从现有系统到新系统的转变。这种"分析-整合-重构"的流程确保了新系统既保留了原有系统的优秀设计，又融入了新的需求和技术改进。

因此，逆向工程是再工程成功实施的关键环节，为系统转型提供了可靠的技术支撑。



2、四个抽象层级

逆向工程通过四个不同抽象层级的信息提取，构建了对软件系统的全面理解。

1. 实现级：包括抽象语法树、符号表等信息，是理解程序代码具体构造和逻辑的基础，就像看清程序代码的"骨骼脉络"，便于深入了解代码实现机制。
2. 结构级：通过调用图、结构图等反映程序各部分关联，能让开发者把握系统整体架构，知晓不同模块间的调用依赖关系。
3. 功能级：通过数据和控制流模型等明确程序功能模块的运作流程及相互作用，有助于理解程序功能实现逻辑，方便功能优化和调整。
4. 领域级：通过实体关系模型等建立程序与应用领域实际概念的联系，使程序开发更贴合业务需求，确保程序在业务领域的适用性和有效性。

因此，这四个层级从不同角度提供了对软件系统的全面理解，为后续的系统改进和新系统构建奠定了坚实基础。



3、相关概念体系

逆向工程与重构、设计恢复、正向工程等概念共同构成了完整的软件工程方法论体系。

1. 重构在系统同一抽象级别上转换描述形式，比如代码层面不改变功能，只是优化代码结构、调整语法形式，像将冗长函数拆分为多个小函数，提升代码可读性和可维护性。
2. 设计恢复借助工具从已有程序提取数据设计、总体结构设计、过程设计等信息，是挖掘程序背后设计思路和架构信息的过程。
3. 正向工程从现有系统恢复设计信息，并利用这些信息改进或重构系统，提升整体质量。
4. 再工程则包含逆向工程、考虑新需求、正向工程三个步骤，对现有系统进行重新开发，实现系统的全面升级和改造。

因此，这些概念相互关联，共同构成了软件系统改进和重构的完整技术体系。



七、总结

软件工程从最初的瀑布模型发展到今天的敏捷方法，经历了从重过程到重人员、从重文档到重软件、从重计划到重变化的演进过程。每种方法都有其适用场景和优势，关键是要根据项目的具体特点选择合适的方法。

在当今快速变化的时代，软件工程将继续演进，新的方法和技术将不断涌现。但无论技术如何发展，软件工程的核心目标始终不变：以系统化、规范化的方法开发高质量的软件，满足用户需求，创造价值。

对于软件工程师来说，掌握多种开发方法，理解其原理和适用场景，能够根据实际情况灵活运用，是提升开发效率和软件质量的关键。
