逻辑流图、作业图、执行图、物理图

本文重点

在flink中有逻辑流图、作业图、执行图、物理图四种图概念，它们在flink框架中生成的先后顺序为逻辑流图（StreamGraph）→ 作业图（JobGraph）→ 执行图（ExecutionGraph）→ 物理 图（Physical Graph）。本文我们将对这四种图进行一个详细的介绍，搞懂它们之间的关系和作用。

简述

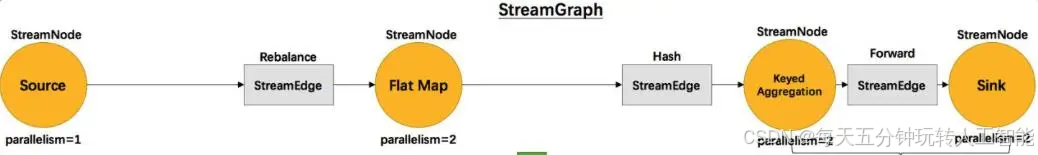

逻辑流图：逻辑流图是最初始的一个图，它来源于程序员根据DataStream API 编写的流式计算程序，它定义了算子和算子之间的关系以及数据的流动方向。我们可以看到，逻辑流图中的节点，完全对应着代码中的四步算子操作： 源算子 Source（socketTextStream()）→扁平映射算子 Flat Map(flatMap()) →分组聚合算子 Keyed Aggregation(keyBy/sum()) →输出算子 Sink(print())。

注意：在逻辑流图中只有算子（节点）和算子（节点）之间的关系，没有并行度的概念，就算算子的并行度为1000，在逻辑流图中也只是一个节点。

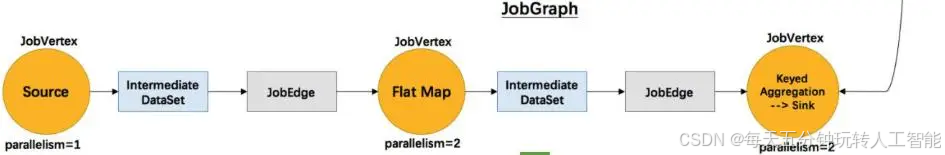

作业图：
