【STM32】CubeMX（十三）：RT-THREAD

本篇博客描述的是 RT-Thread + STM32 + CubeMX 的使用方法。本文也为大家提供了基于 STM32 使用 CubeMX 添加 RT-Thread 并创建闪烁 LED 任务 的操作流程。 便于您更好的理解。

一、RT-Thread 是什么？

RT-Thread 是一个开源、轻量级的实时操作系统，适用于嵌入式设备（简单点可以理解它是一个国产版本的 FreeRTO，专为单片机设计的轻量级实时操作系统），具有以下特点：

特性	说明
多任务调度	支持抢占式调度、优先级管理
组件丰富	包含 shell、消息队列、定时器、内存管理等
可视化配置	支持 CubeMX 快速集成使用
支持 CMSIS	与 STM32 HAL/CubeMX 无缝结合

🛠️ 二、CubeMX 添加 RT-Thread 的完整步骤

这里是 RT-Thread 安装包的链接 和 在CubeMX中安装RT-THREAD的操作步骤：
包的链接：
https://www.rt-thread.org/download/cube/RealThread.RT-Thread.pdsc
操作步骤：
https://blog.csdn.net/qq_36075612/article/details/107309750

✅ 步骤 1：创建空白工程

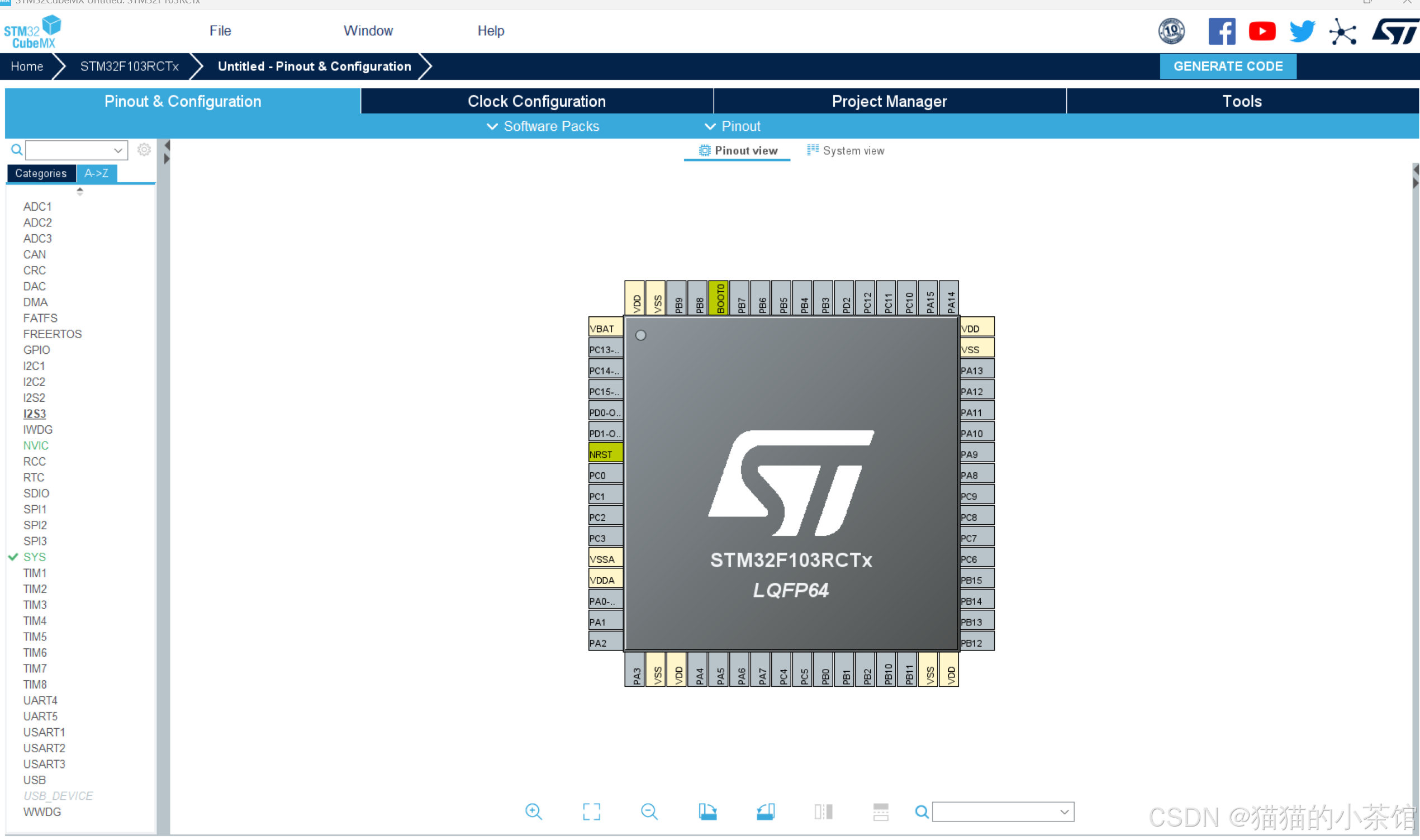

选择芯片型号（如 STM32F103RCTx），创建空白工程。

✅ 步骤 2：安装 RT-Thread 软件包

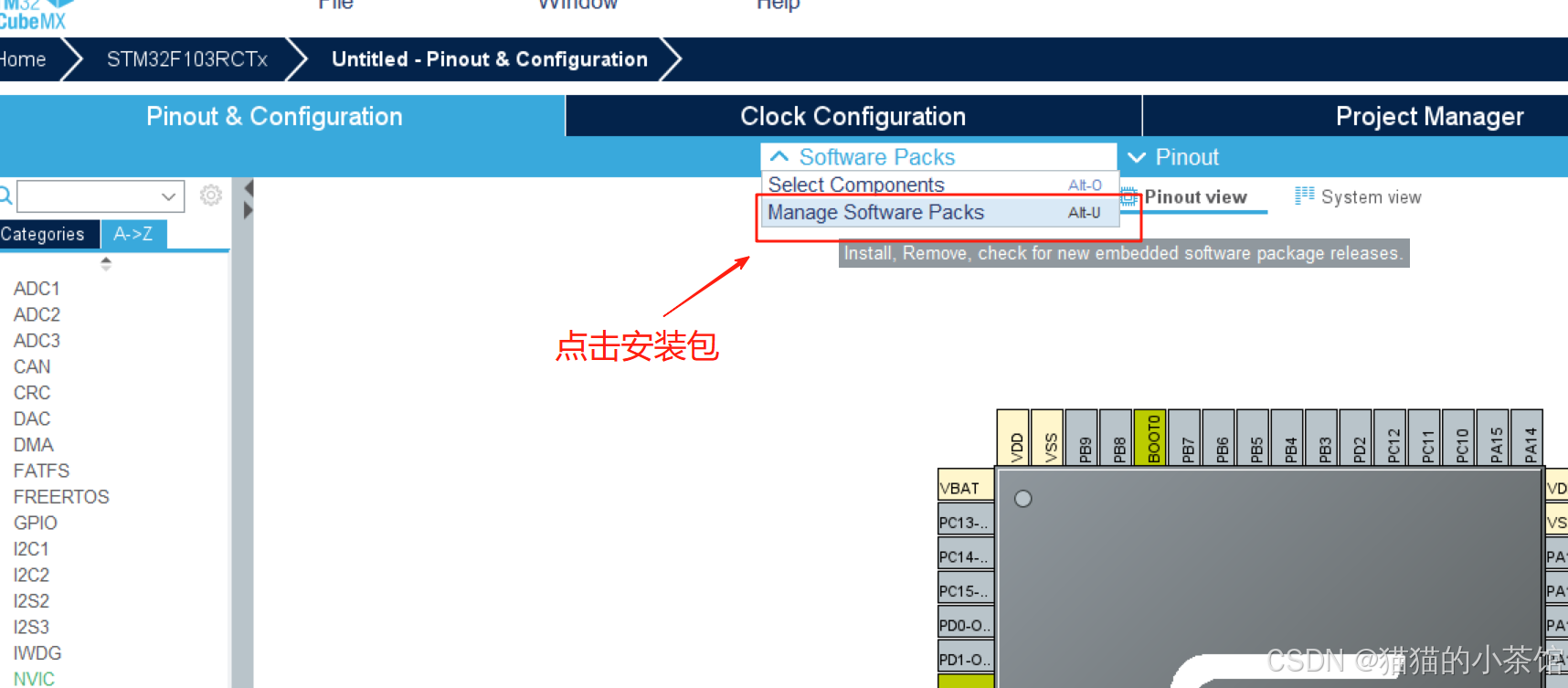

📌 在 CubeMX 中依次点击：

Clock Configuration > Software Packs > Manage Software Packs

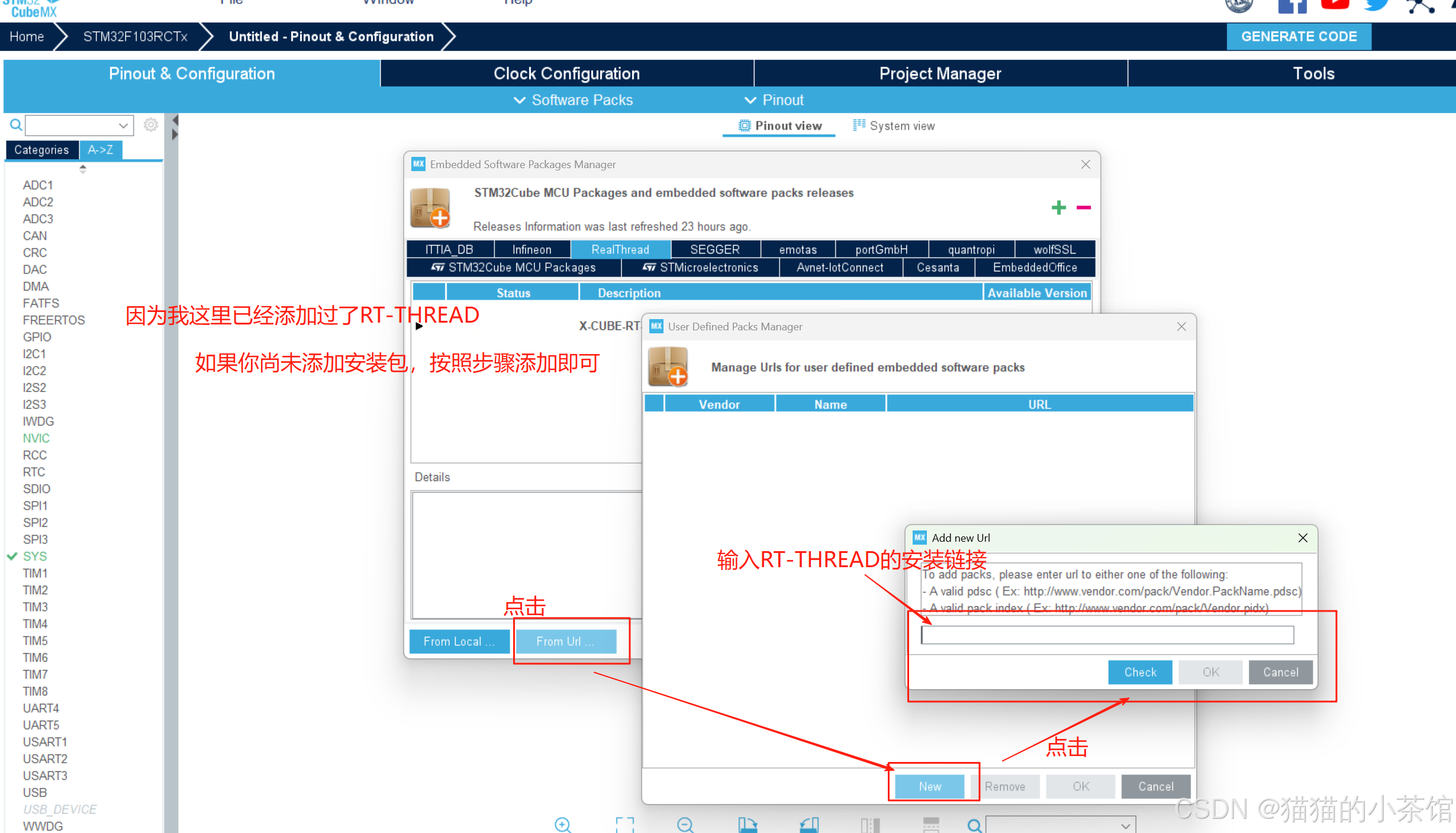

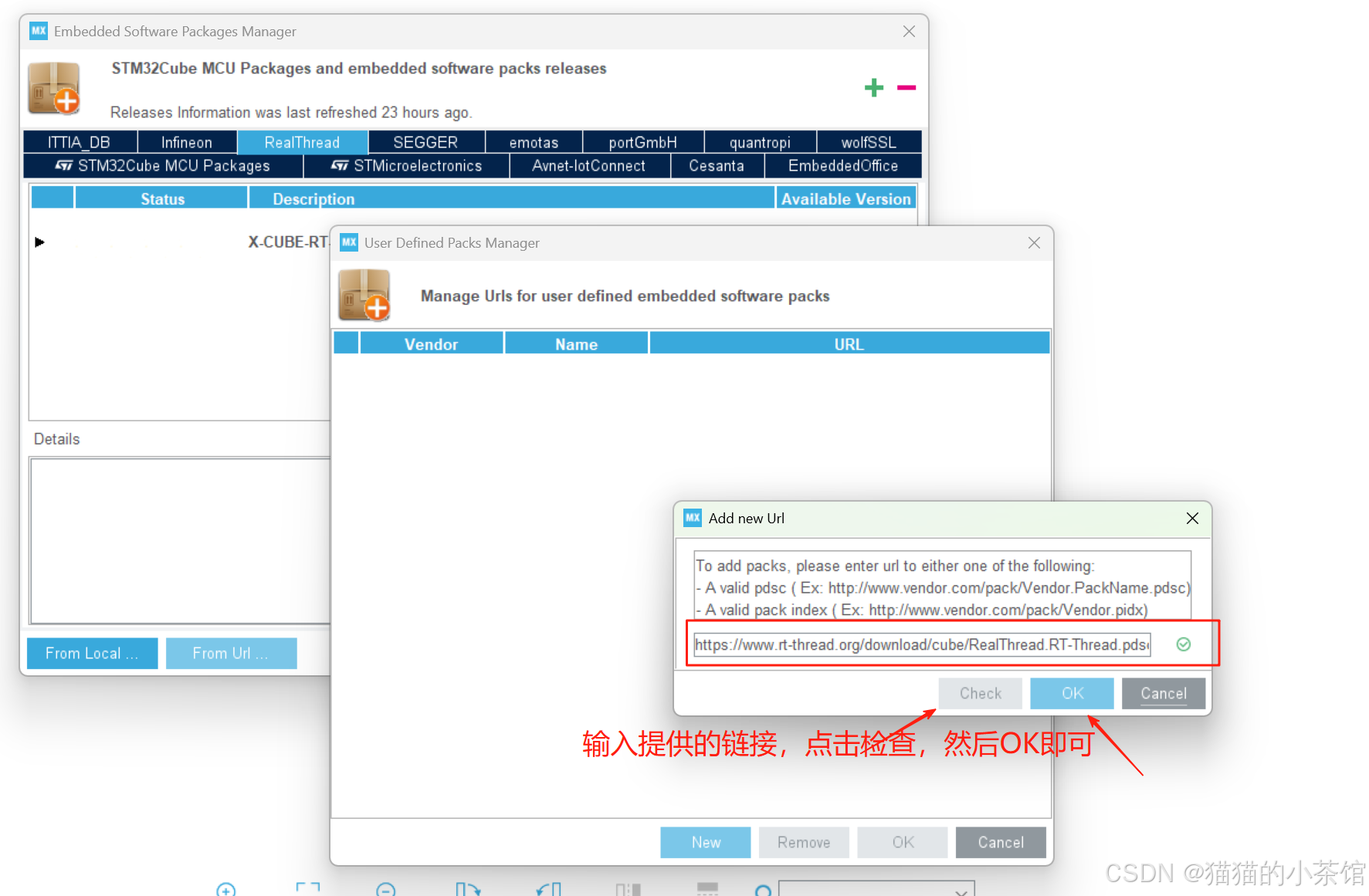

✅ 步骤 3：添加 RT-Thread 的 PDSC 链接

输入链接地址：

https://www.rt-thread.org/download/cube/RealThread.RT-Thread.pdsc

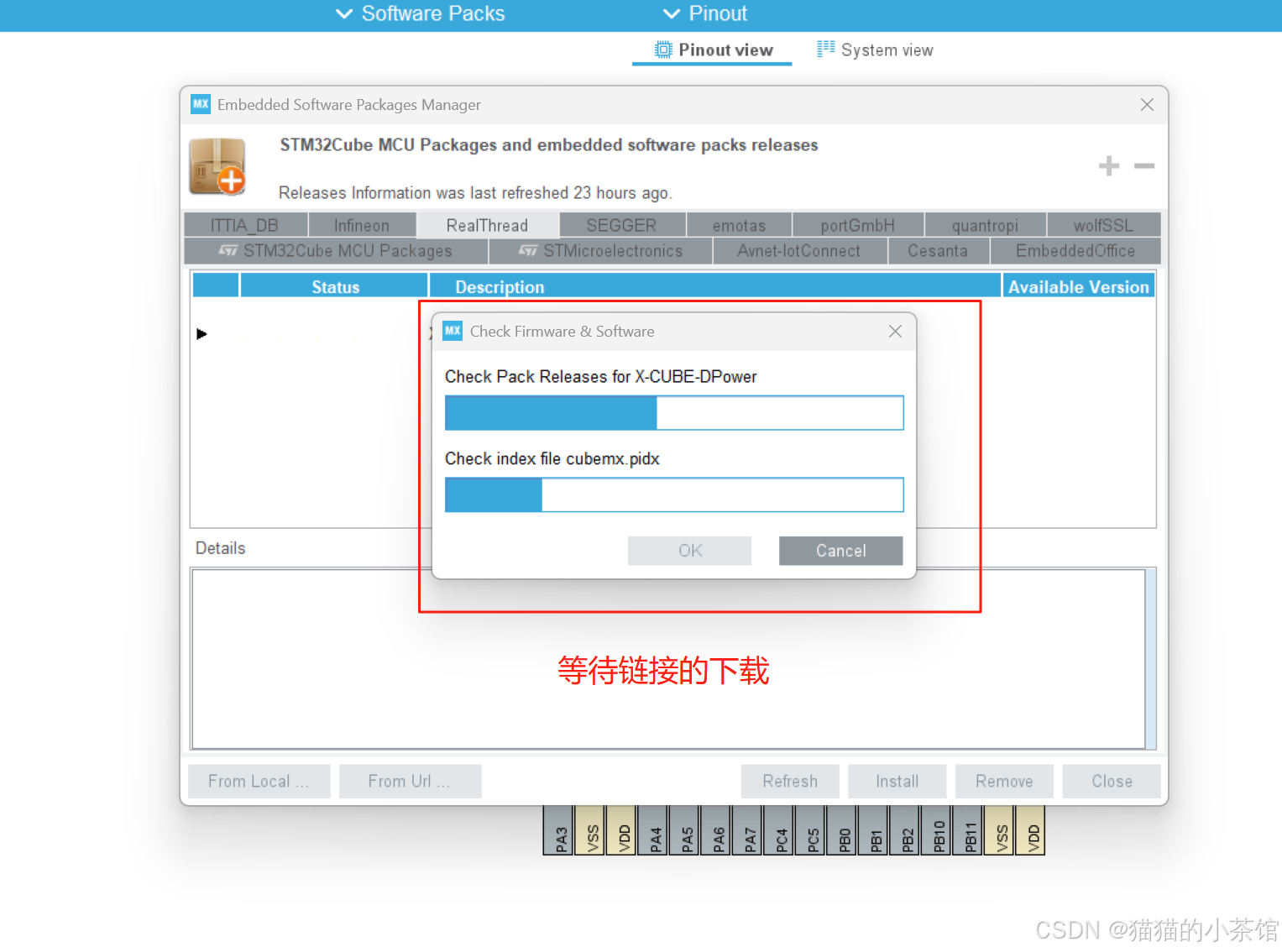

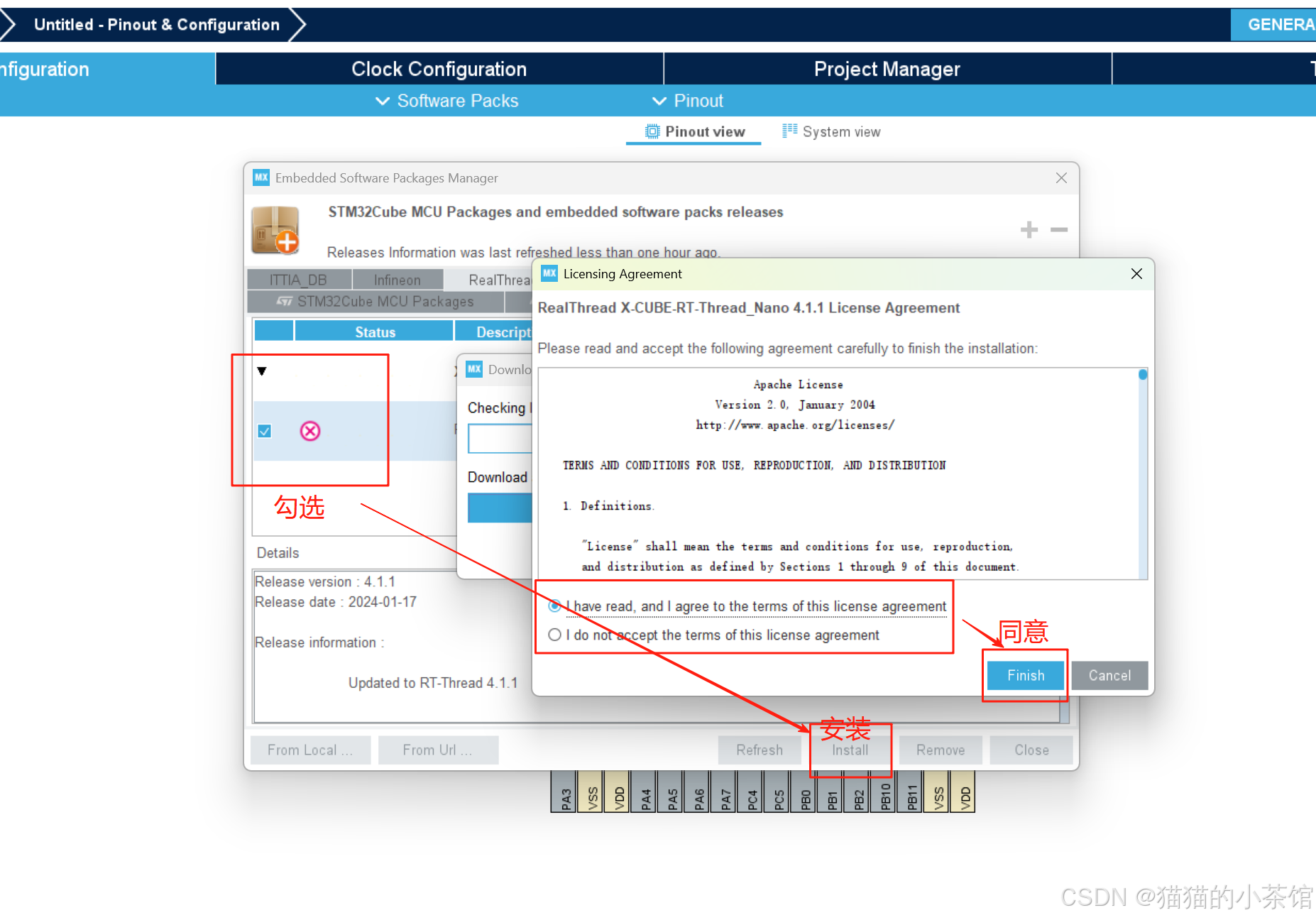

点击 Check → OK → 等待安装完成。

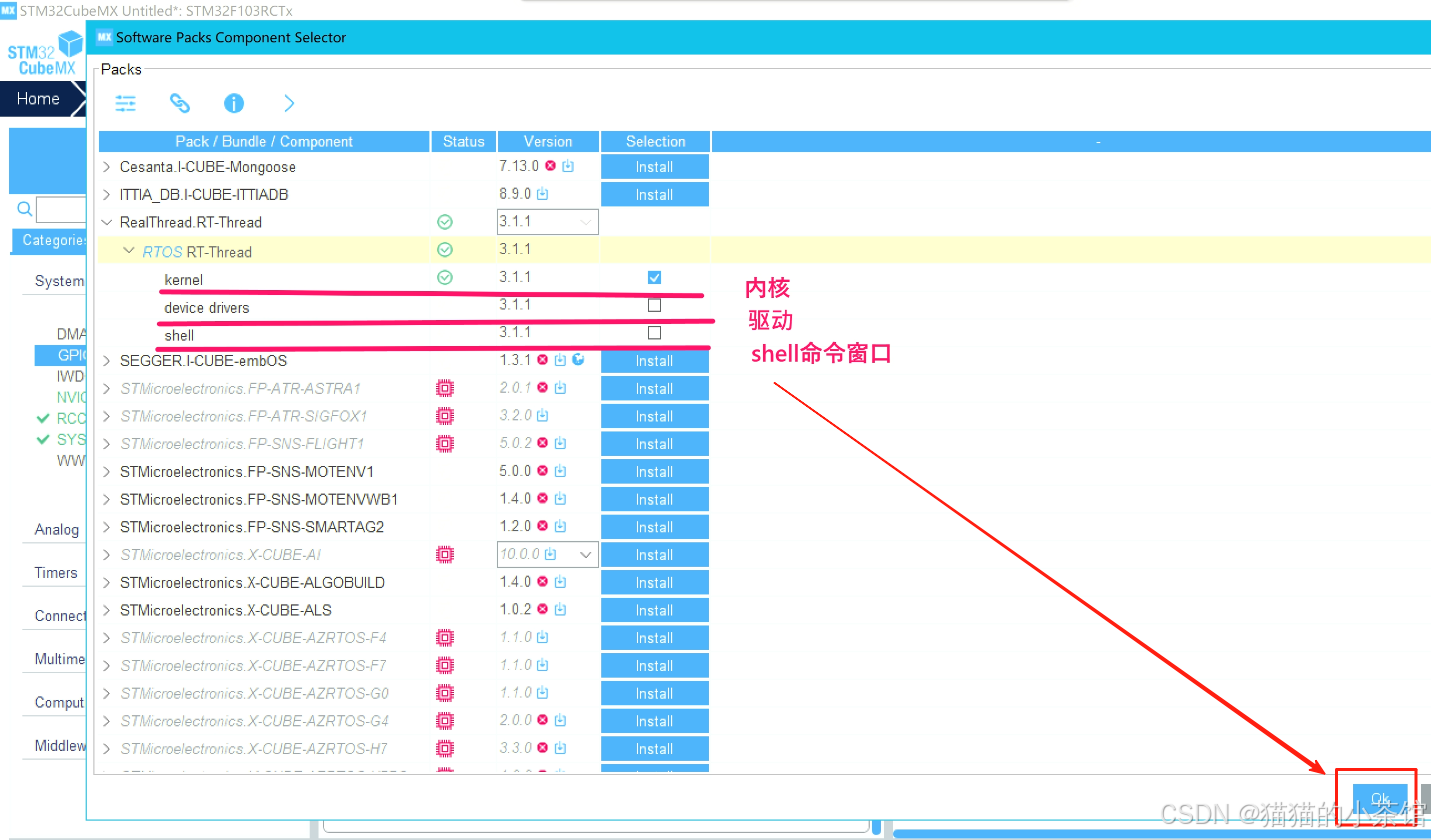

✅ 步骤 4：启用 RT-Thread 组件

点击：

Software Packs > Select Components

✔ 勾选：

• RTOS RT-Thread > kernel
• （可选）device drivers、shell 等组件

然后我们配置一个点灯功能，点击进入 Select Components

这里我选择的 3.1.1 的版本（你也可以使用其他版本）

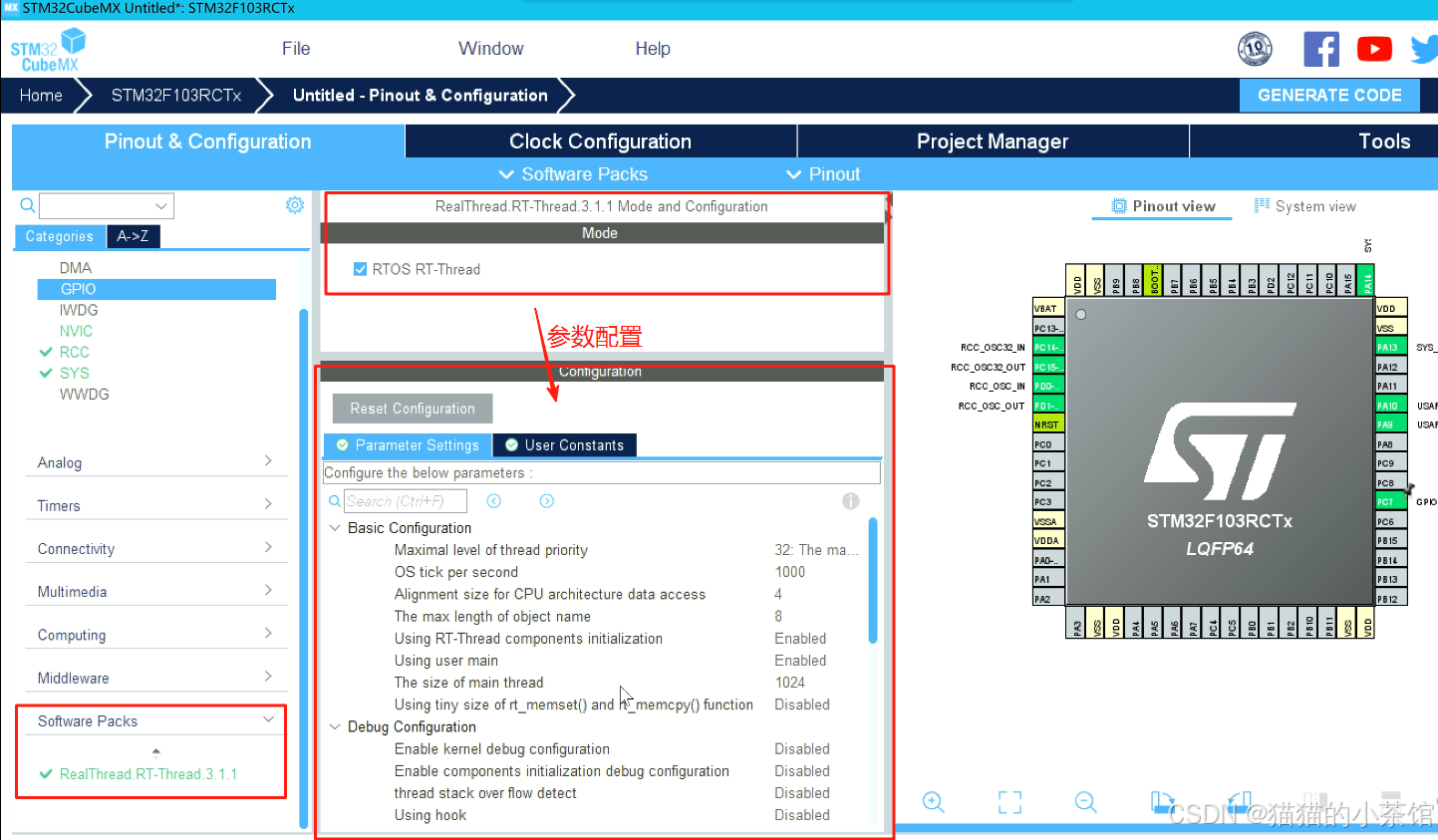

✅ 步骤 5：配置 RT-Thread 参数

在左侧导航栏中，点击 RealThread.RT-Thread.x.x.x
可修改参数（如主线程栈大小、最大优先级数、启用主线程等）

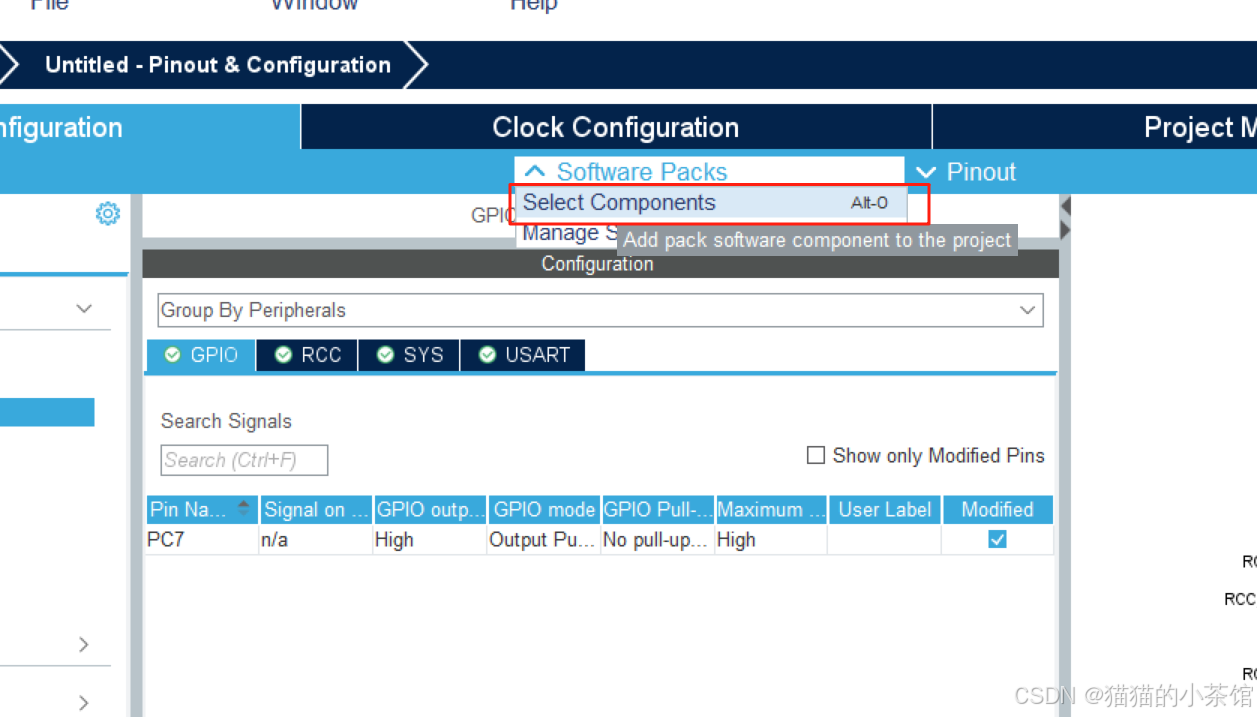

✅ 步骤 6：配置 GPIO（LED）

例如：配置 PC7 为输出模式，控制 LED。
此处要注意配置的时钟 和 SysTick 可能会出现冲突。如果出现这种情况，你可以把时钟源改一下即可。

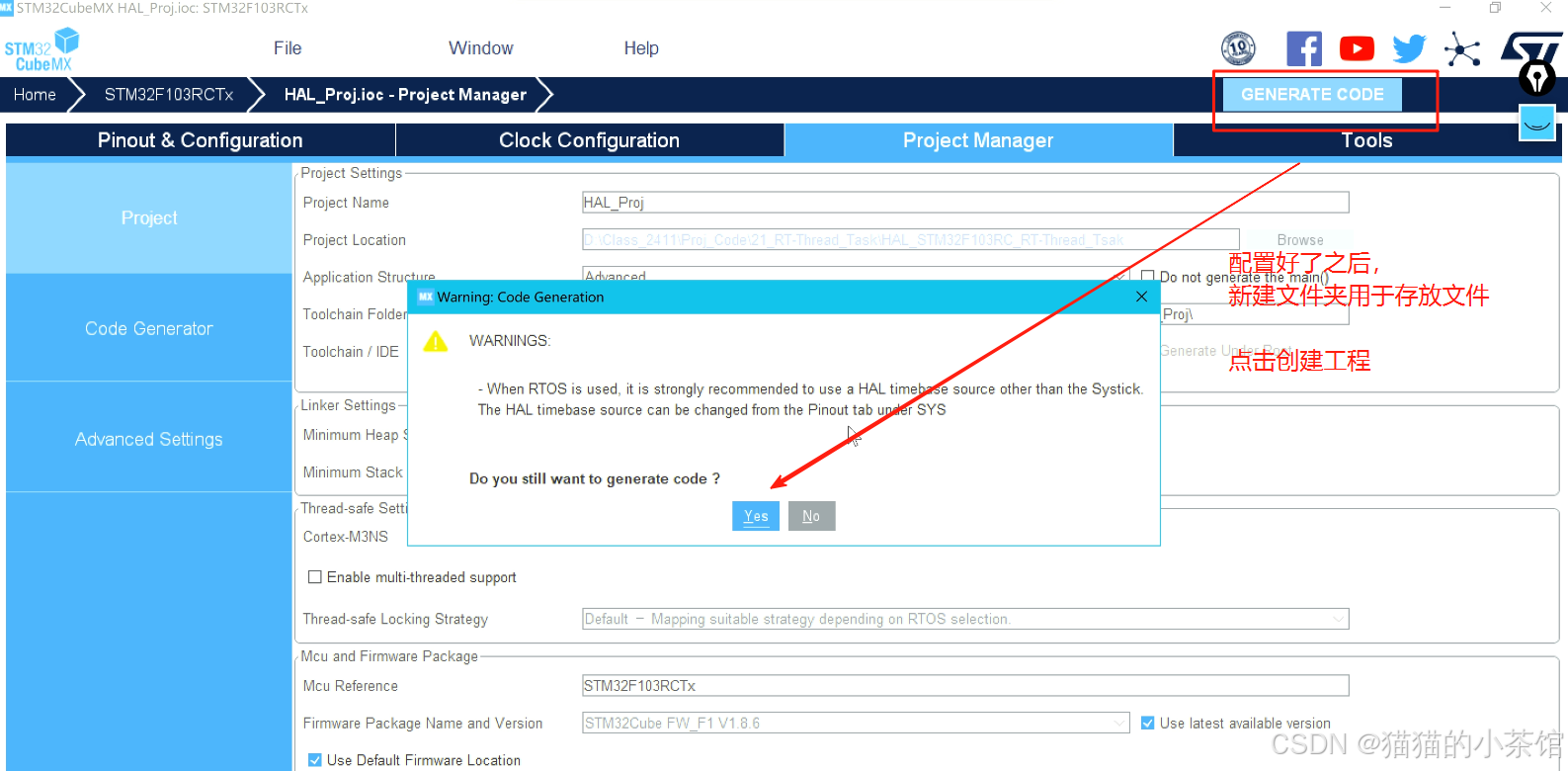

✅ 步骤 7：生成代码

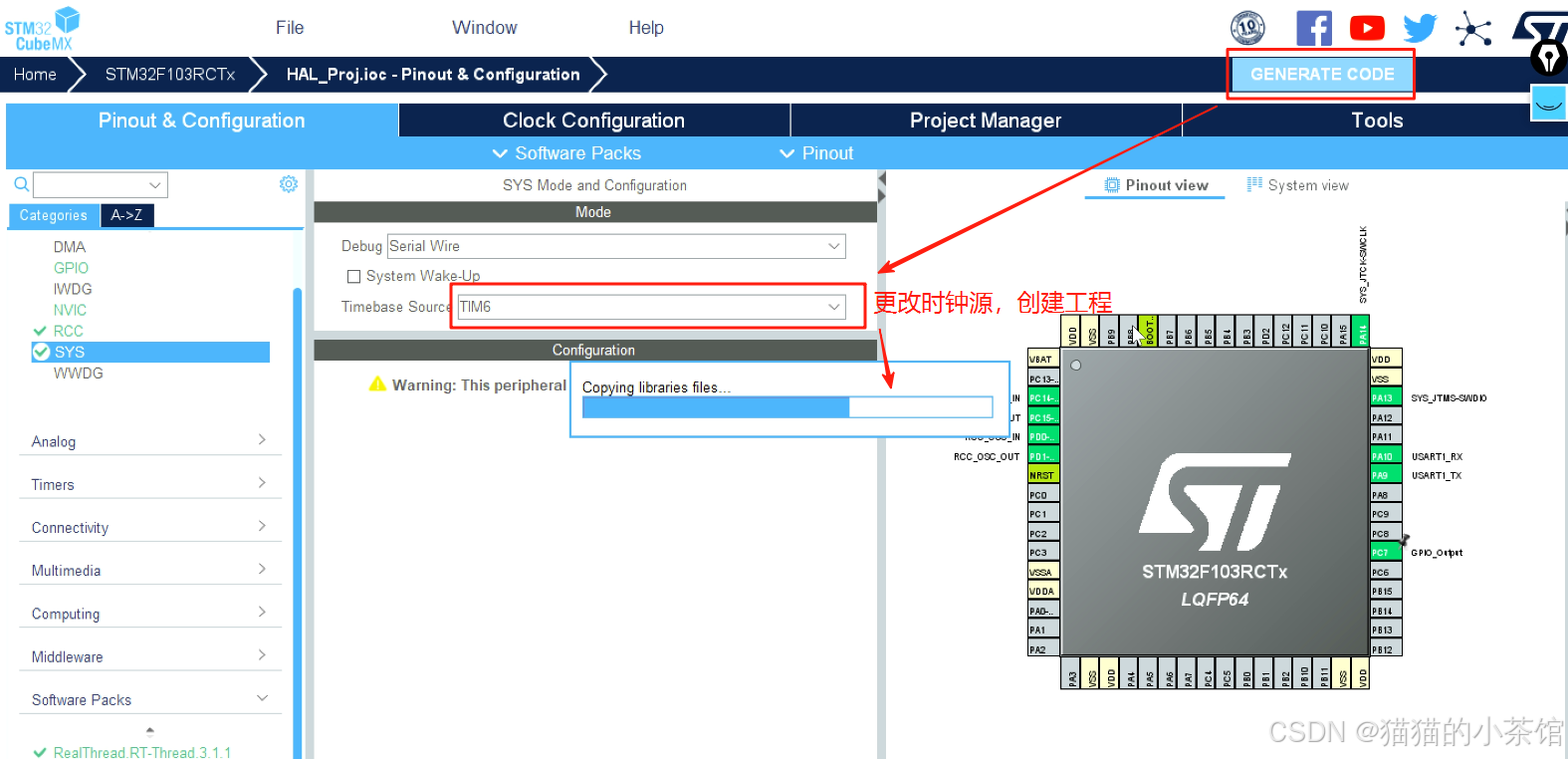

设置 Timebase 为 TIM6（推荐）
点击右上角 GENERATE CODE 生成工程。

---

三、添加 RT-Thread 线程控制 LED（代码部分）

生成工程后，在 applications/main.c 中添加你的线程任务：

LED 闪烁线程

📄 main.c

#include <rtthread.h>
#include "main.h"  // 包含 HAL 库函数#define LED_PIN    GPIO_PIN_7
#define LED_PORT   GPIOC/* 线程控制块和栈 */
static rt_thread_t led_thread = RT_NULL;/* 线程入口函数 */
void led_blink_thread_entry(void *parameter)
{while (1){HAL_GPIO_TogglePin(LED_PORT, LED_PIN);rt_thread_mdelay(500); // 延时500ms}
}/* main 函数 */
int main(void)
{/* 初始化 HAL 库 */HAL_Init();SystemClock_Config();/* 初始化 GPIO */MX_GPIO_Init();/* 创建线程 */led_thread = rt_thread_create("led",led_blink_thread_entry,RT_NULL,512,      // 栈大小10,       // 优先级10);      // 时间片if (led_thread != RT_NULL)rt_thread_startup(led_thread);/* 启动 RT-Thread 内核 */rtthread_startup();return 0;
}

运行效果

• 编译后烧录程序
• LED（PC7）每 500ms 亮灭一次

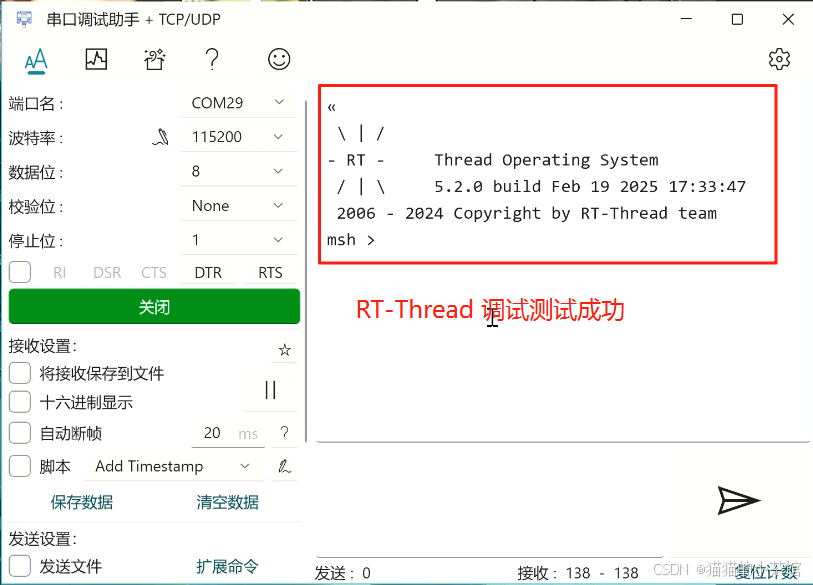

• 如果使用串口 + FinSH，可扩展 shell 控制

一些问题排查

编译找不到 rtthread.h				检查是否启用了 RT-Thread kernel
LED 不亮							检查 GPIO 是否配置为输出，是否接 LED
main.c 没有执行					需启用 use user main 选项
多线程冲突						调整线程优先级 & 栈大小，防止溢出

相比于 freeRTOS，CubeMX 配合 RT-Thread 软件包可以快速构建基于 STM32 的实时多任务系统，适用于 LED 控制、传感器采集、串口通信等等多种的应用场景。

当然，你也可以直接使用 RT-Thread 的官网版本

RT-Thread 的官网版本：https://github.com/RT-Thread/rt-thread

RT-Thread env工具：https://www.rt-thread.org/download.html#download-rt-thread-env-tool

RT-Thread Studio IDE（图形开发）：https://www.rt-thread.org

RT-Thread文档中心：https://www.rt-thread.org/document/site/#/development-tools/env/env

如果不想麻烦去找，也可以在我的资源中直接下载即可，我为大家准备了：嵌入式系统开发】RT-Thread env工具用户手册

这是使用 RT-Thread 官方版本 + Env 工具在 STM32 上创建一个最小工程，实现 LED 闪烁任务（不依赖 CubeMX），主要介绍了从下载、配置、工程生成到编写任务代码，全流程操作。

准备工作

✅ 1. 下载 RT-Thread 官方源码

GitHub 地址：https://github.com/RT-Thread/rt-thread
你可以用 Git 克隆 或 直接在官网下载 ZIP 解压。：

git clone https://github.com/RT-Thread/rt-thread.git

✅ 2. 安装 RT-Thread Env 工具

官网下载：https://www.rt-thread.org/download.html#download-rt-thread-env-tool

文档教程：RT-Thread Env 文档

Env 是 RT-Thread 官方的命令行配置工具，主要功能包括：

• 创建 BSP 工程
• 配置 .config
• 编译、烧录、清理工程

✅ 3. 安装编译工具链

Windows 推荐安装：Keil MDK 或 GCC ARM
推荐使用 RT-Thread Studio 图形开发环境（可选）

---

创建 LED 闪烁工程（基于 STM32F103）

✅ 1. 打开 env.exe（CMD 窗口）

进入 RT-Thread 根目录，运行：

cd rt-thread\bsp\stm32

创建一个基于 STM32F103 的模板工程（如使用 stm32f103-nucleo 或 stm32f103-atk-nano）：

cd stm32f103-atk-nano
menuconfig

🚨 若无 menuconfig 命令提示，需执行一次 scons --menuconfig 或配置 python 环境变量。

✅ 2. 使能 LED 引脚和线程调度

在 menuconfig 中打开以下选项：

• RT-Thread Kernel → Using main thread
• Hardware Drivers Config → Enable GPIO

保存并退出（保存为 .config 文件）

✅ 3. 编译工程

scons

成功后会生成 .elf, .bin, .hex 等文件，准备烧录。

---

添加 LED 闪烁线程代码

修改路径至：applications/main.c

✅ 根据点灯的业务逻辑编写代码如下：

#include <rtthread.h>
#include <board.h>     // 包含 LED 引脚宏定义#define LED_PIN GET_PIN(C, 13) // 以 PC13 为例（蓝色小板）static void led_blink(void *parameter)
{rt_pin_mode(LED_PIN, PIN_MODE_OUTPUT);while (1){rt_pin_write(LED_PIN, PIN_LOW);rt_thread_mdelay(500);  // 延时500msrt_pin_write(LED_PIN, PIN_HIGH);rt_thread_mdelay(500);}
}int main(void)
{// 创建线程rt_thread_t tid = rt_thread_create("led",led_blink,RT_NULL,512,10,10);if (tid != RT_NULL)rt_thread_startup(tid);return 0;
}

最后，编译和烧录验证

使用 ST-Link + STM32CubeProgrammer 或 Keil 烧录 .hex 文件，运行后：

• PC13 引脚连接的 LED 会以 500ms 闪烁周期亮灭
• 若使用 ATK 板或其他外设板，请根据实际修改引脚

扩展功能：

FinSH Shell： 打开 menuconfig 启用 shell（命令行）
UART 输出日志： 打开 RT_USING_CONSOLE 并配置串口
软件定时器： 使用 rt_timer 实现定时任务
消息队列： 使用 rt_mq 实现任务通信

综上所述，使用 RT-Thread 官网版本 + Env 工具，可快速构建跨平台、轻量级的嵌入式 RTOS 工程，在 STM32 上实现 LED 控制、串口通信、任务调度等功能，这种方式可以完全脱离 CubeMX 来实现。

以上，欢迎有从事同行业的电子信息工程、互联网通信、嵌入式开发的朋友共同探讨与提问，我可以提供实战演示或模板库。希望内容能够对你产生帮助！
