Linux 详谈Ext系列⽂件系统(一)
目录
理解硬件
磁盘
磁盘物理结构
磁盘的存储结构
磁盘的逻辑结构
理解硬件
磁盘

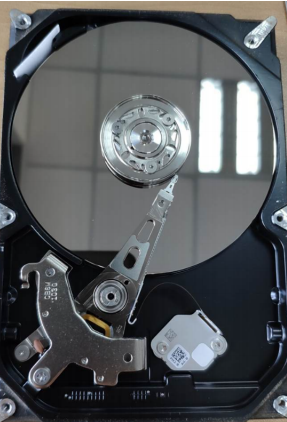

机械磁盘是计算机中唯⼀的⼀个机械设备
磁盘--- 外设
慢
容量⼤，价格便宜

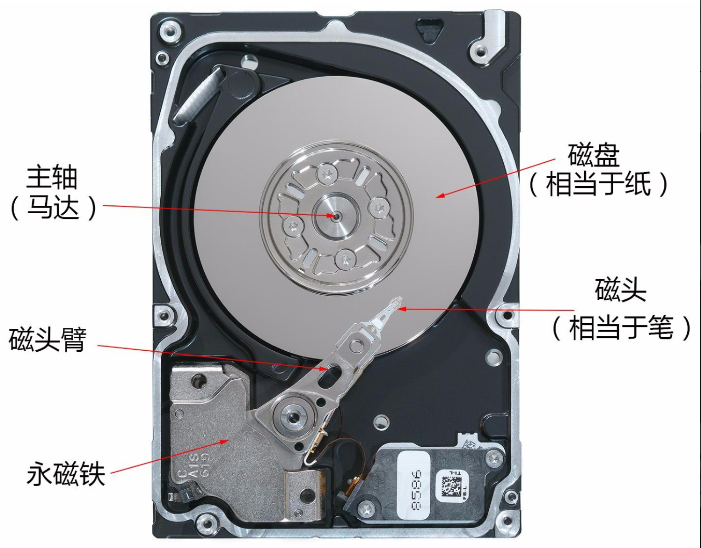

磁盘物理结构

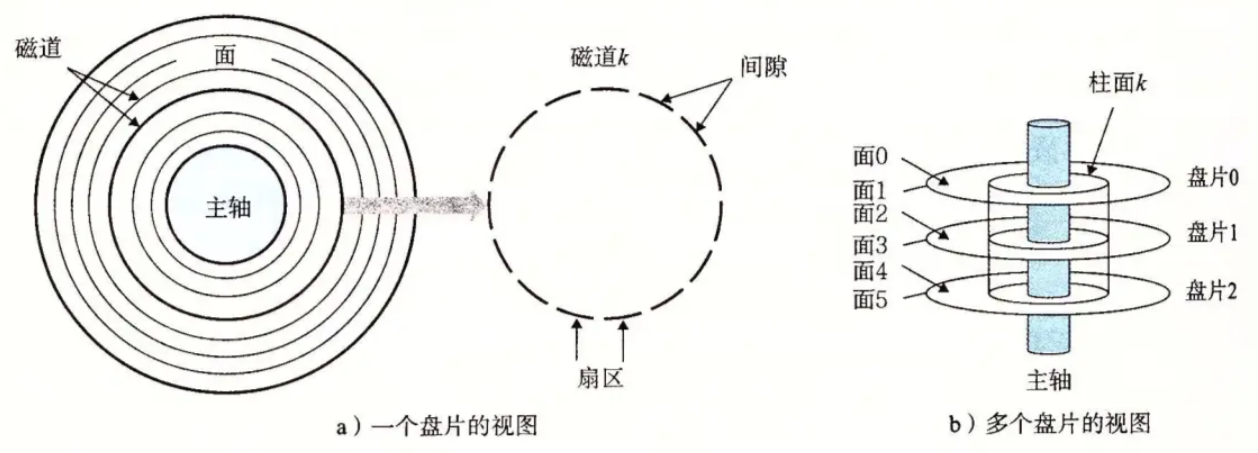

磁盘的存储结构
扇区：是磁盘存储数据的基本单位，512字节，块设备.
那如何定位⼀个扇区呢？
可以先定位磁头（header）
确定磁头要访问哪⼀个柱⾯(磁道)（cylinder）
定位⼀个扇区(sector)
CHS地址定位
⽂件 = 内容+属性 都是数据，⽆⾮就是占据那⼏个扇区的问题！能定位⼀个扇区了，能不能定位多个扇区呢？
扇区是从磁盘读出和写⼊信息的最⼩单位，通常⼤⼩为 512 字节。
磁头（head）数：每个盘⽚⼀般有上下两⾯，分别对应1个磁头，共2个磁头
磁道（track）数：磁道是从盘⽚外圈往内圈编号0磁道，1磁道...，靠近主轴的同⼼圆⽤于停靠磁头，不存储数据
柱⾯（cylinder）数：磁道构成柱⾯，数量上等同于磁道个数
扇区（sector）数：每个磁道都被切分成很多扇形区域，每道的扇区数量相同
圆盘（platter）数：就是盘⽚的数量
磁盘容量=磁头数 × 磁道(柱⾯)数 × 每道扇区数 × 每扇区字节数
细节：传动臂上的磁头是共进退的
柱⾯（cylinder），磁头（head），扇区（sector），显然可以定位数据了，这就是数据定位(寻址)⽅式之⼀，CHS寻址⽅式。
CHS寻址对早期的磁盘⾮常有效，知道⽤哪个磁头，读取哪个柱⾯上的第⼏扇区就可以读到数据了。但是CHS模式⽀持的硬盘容量有限，因为系统⽤8bit来存储磁头地址，⽤10bit来存储柱⾯地址，⽤6bit来存储扇区地址，⽽⼀个扇区共有512Byte，这样使⽤CHS寻址⼀块硬盘最⼤容量为256 * 1024 * 63 * 512B = 8064 MB(1MB = 1048576B)（若按1MB=1000000B来算就是8.4GB）
磁盘的逻辑结构
磁带上⾯可以存储数据，我们可以把磁带“拉直”，形成线性结构

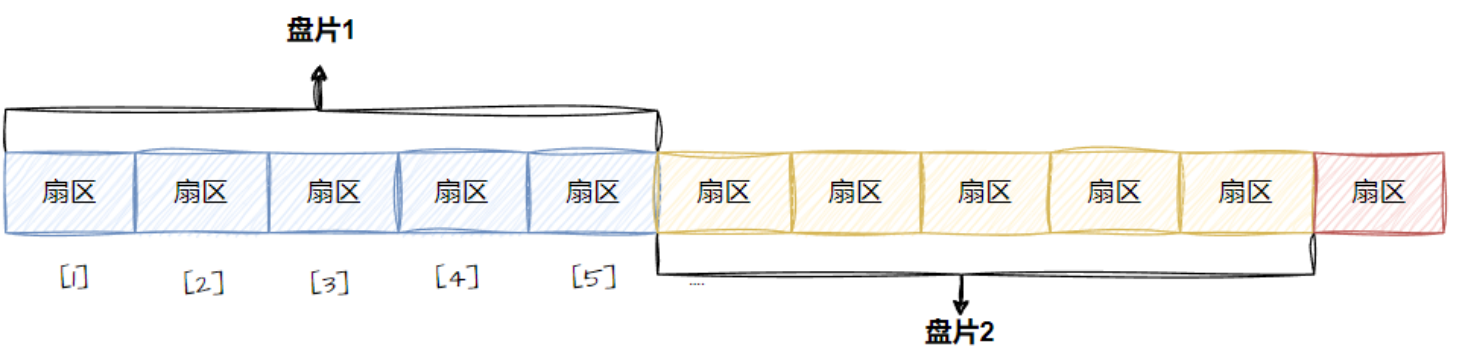

那么磁盘本质上虽然是硬质的，但是逻辑上我们可以把磁盘想象成为卷在⼀起的磁带，那么磁盘的逻辑存储结构我们也可以类似于：
这样每⼀个扇区，就有了⼀个线性地址(其实就是数组下标)，这种地址叫做LBA
⼀个细节：传动臂上的磁头是共进退的

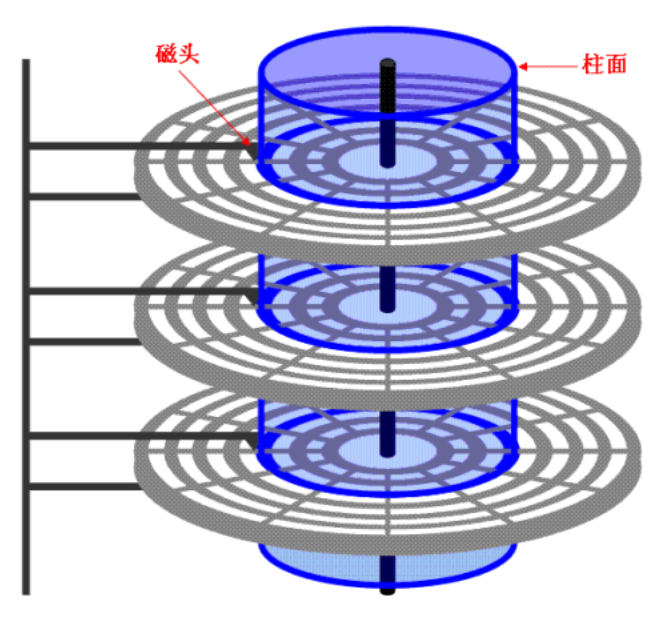

柱⾯是⼀个逻辑上的概念，其实就是每⼀⾯上，相同半径的磁道逻辑上构成柱⾯。
所以，磁盘物理上分了很多⾯，但是在我们看来，逻辑上，磁盘整体是由“柱⾯”卷起来的。
所以，磁盘的真实情况是：

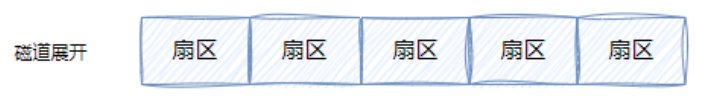

磁道：
某⼀盘⾯的某⼀个磁道展开：
即：⼀维数组

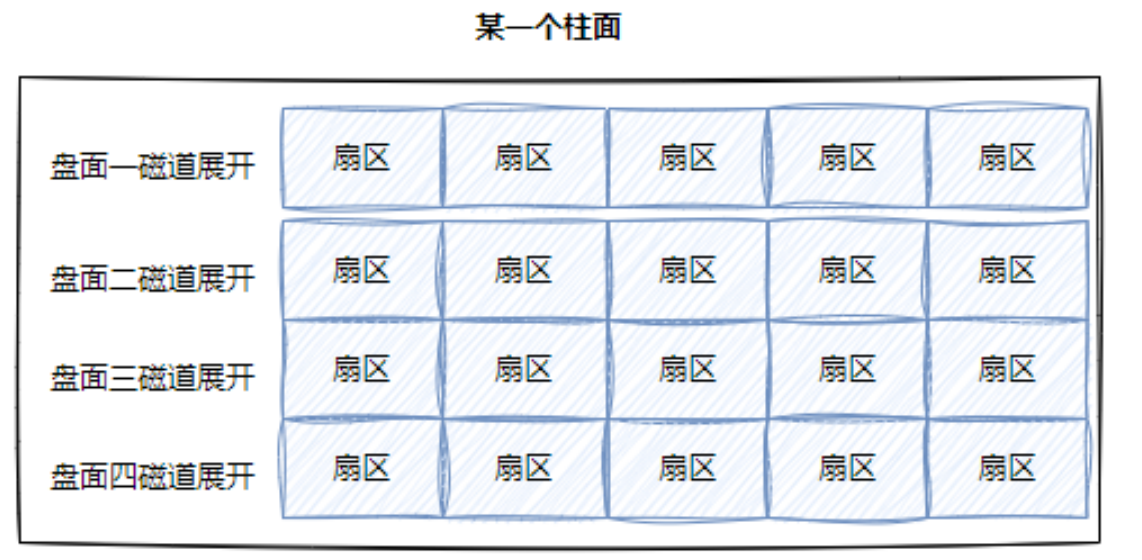

柱⾯：

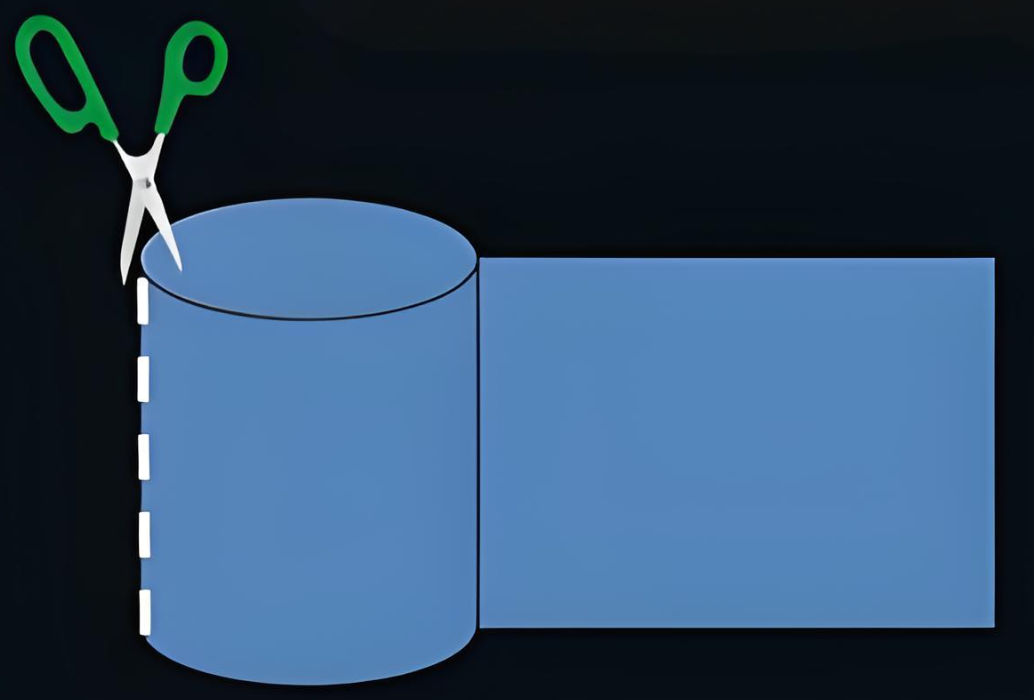

整个磁盘所有盘⾯的同⼀个磁道，即柱⾯展开：
柱⾯上的每个磁道，扇区个数是⼀样的 这不就是⼆维数组吗?

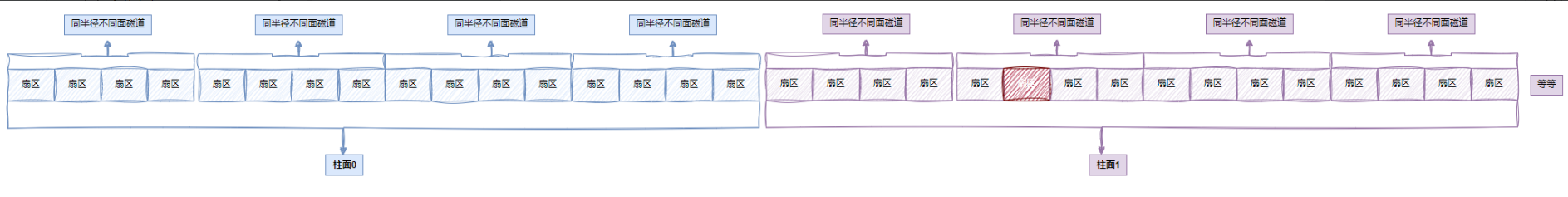

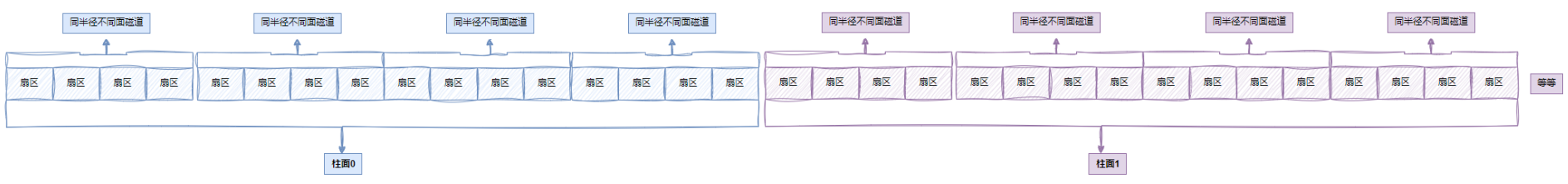

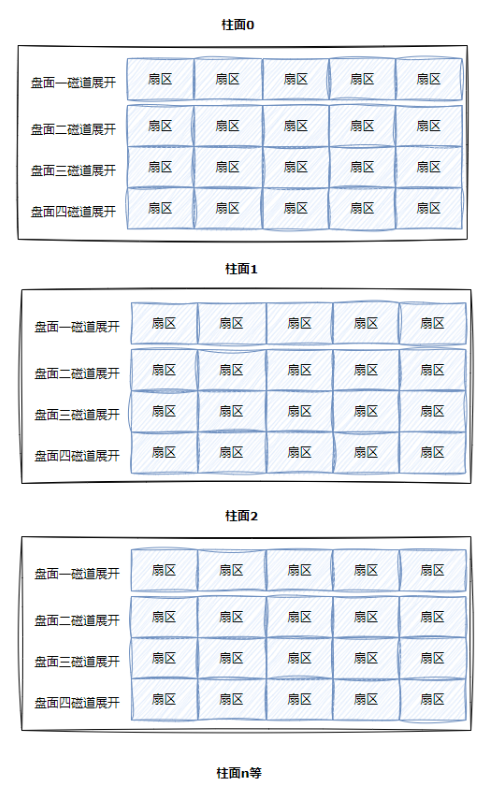

整个磁盘不就是多张⼆维的扇区数组表(三维数组？)
所有，寻址⼀个扇区：先找到哪⼀个柱⾯(Cylinder) ,在确定柱⾯内哪⼀个磁道(其实就是磁头位置，Head)，在确定扇区（Sector），所以就有了CHS。

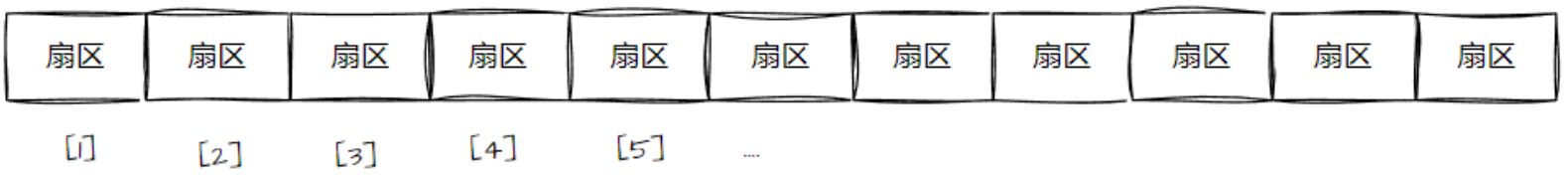

我们之前学过C/C++的数组，在我们看来，其实全部都是⼀维数组：
所以，每⼀个扇区都有⼀个下标，我们叫做LBA(Logical Block Address)地址,其实就是线性地址。所以怎么计算得到这个LBA地址呢？
LBA，1000，CHS 必须要！ LBA地址转成CHS地址，CHS如何转换成为LBA地址。
OS只需要使⽤LBA就可以了！！LBA地址转成CHS地址，CHS如何转换成为LBA地址。谁做啊？？磁盘⾃⼰来做！固件(硬件电路，伺服系统)
CHS && LBA地址
CHS转成LBA：
磁头数*每磁道扇区数 = 单个柱⾯的扇区总数
LBA = 柱⾯号C*单个柱⾯的扇区总数 + 磁头号H*每磁道扇区数 + 扇区号S - 1
即：LBA = 柱⾯号C*(磁头数*每磁道扇区数) + 磁头号H*每磁道扇区数 + 扇区号S - 1
扇区号通常是从1开始的，⽽在LBA中，地址是从0开始的
柱⾯和磁道都是从0开始编号的
总柱⾯，磁道个数，扇区总数等信息，在磁盘内部会⾃动维护，上层开机的时候，会获取到这些参数。
LBA转成CHS：
柱⾯号C = LBA // (磁头数*每磁道扇区数)【就是单个柱⾯的扇区总数】
磁头号H = (LBA % (磁头数*每磁道扇区数)) // 每磁道扇区数
扇区号S = (LBA % 每磁道扇区数) + 1
"//": 表⽰除取整
所以：从此往后，在磁盘使⽤者看来，根本就不关⼼CHS地址，⽽是直接使⽤LBA地址，磁盘内部⾃⼰转换。所以：
从现在开始，磁盘就是⼀个 元素为扇区 的⼀维数组，数组的下标就是每⼀个扇区的LBA地址。OS使⽤磁盘，就可以⽤⼀个数字访问磁盘扇区了。
