PT9010S 单触控双输出 LED 调光调色温 IC

1. 概述

     PT9010S 是一款电容式触摸控制 ASIC ，支持单通道触摸输入和双路 PWM 输出，主要应用于

触摸调光 LED 灯具，具有低功耗、高抗干扰、宽工作电压范围、灯光无频闪、外围器件少的突出

优势。

2. 主要特性

工作电压范围： 2.4~5.5V

待机电流约 9uA@V

DD=5V&CMOD=10nF

单通道触摸输入

双路 PWM 输出，频率 20KHz

采用电荷分享方式实现触摸

内置稳压源、上电复位和低压复位等硬件模块

内置实时环境自适应、高效数字滤波等软件算法

HBM ESD 优于 4KV

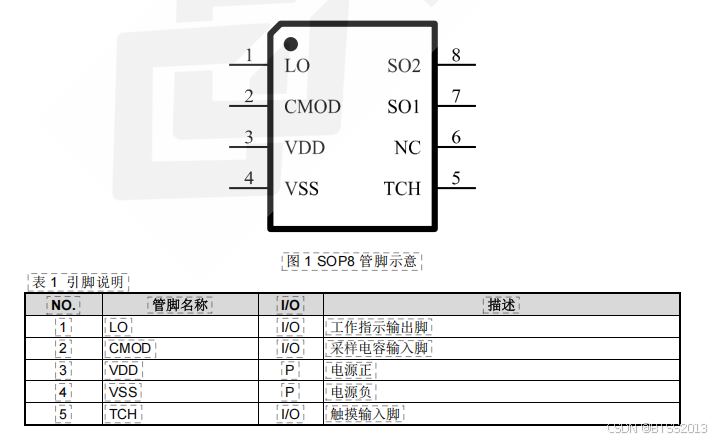

3、封装及引脚说明

4、网址：www.baitaishengshi.com

5、典型应用
