RK3128是瑞芯微电子推出的一款低功耗四核Cortex-A7处理器，运行Android 7.1系统时进入深度休眠(Deep Sleep)的流程如下：

1. 触发条件

深度休眠通常由以下条件触发：

•


• 用户按下电源键

• 系统设置的休眠超时时间到达

• 通过echo mem > /sys/power/state命令手动触发

2. 软件流程2.1 应用层流程

•


• PowerManagerService接收到休眠请求

• 广播ACtiON_SCREEN_OFF意图

• 应用处理屏幕关闭事件，释放资源

2.2 框架层流程

•


• DisplayManagerService关闭显示

• WindowManagerService处理窗口状态变化

• ActivityManagerService暂停后台活动

• 释放持有的wakelock

2.3 内核层流程

•


• suspend_ops结构体中的RK3128特定操作被调用

• 执行以下关键步骤：

  •


  • 保存CPU上下文

  • 关闭非必要外设时钟

  • 配置DDR进入自刷新模式

  • 配置PMIC降低电压

  • 最后关闭CPU时钟

3. RK3128硬件相关流程

•


• PMIC配置：通过RK808或类似电源管理IC配置低功耗模式

• DDR控制：将DDR设置为自刷新模式以保持数据

• 时钟管理：关闭所有非必要时钟域

• 唤醒源配置：保持GPIO、RTC等唤醒源供电

4. 唤醒流程

当以下任一事件发生时，系统从深度休眠唤醒：

•


• 电源键按下

• RTC闹钟触发

• 其他预设的唤醒源信号

5. 调试与验证

可以通过以下方式验证深度休眠是否正常工作：

text





cat /sys/kernel/debug/suspend_stats

或查看内核日志中的休眠/唤醒记录：

text





dmesg | grep -i suspend
注意事项

•


• 确保所有驱动都正确实现了suspend/resume回调

• 检查是否有wakelock阻止进入深度休眠

• 验证PMIC配置是否正确支持低功耗模式

RK3128的深度休眠模式可以显著降低功耗，通常能将系统功耗降至毫瓦级别。

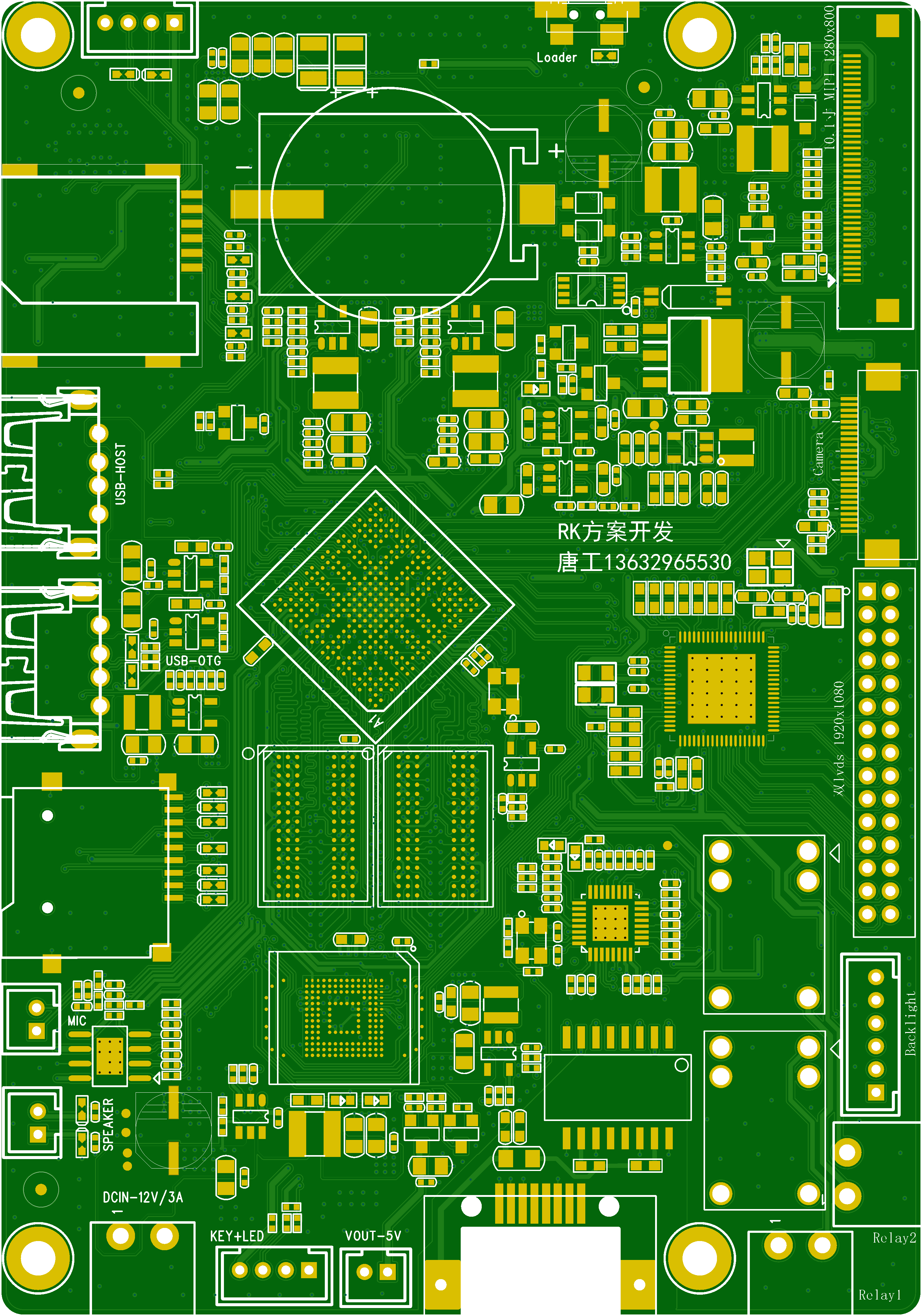

RK3128开发板/RK3128 双LVDS输出
