常见整流电路总结
整流电源的核心是将交流电（AC）转换为直流电（DC），不同整流方式因电路结构、器件特性的差异，在效率、纹波、成本、适用场景等方面各有优劣。以下详细分析常见整流方式的优缺点，并补充其他整流方式。
一、常见整流方式的优缺点

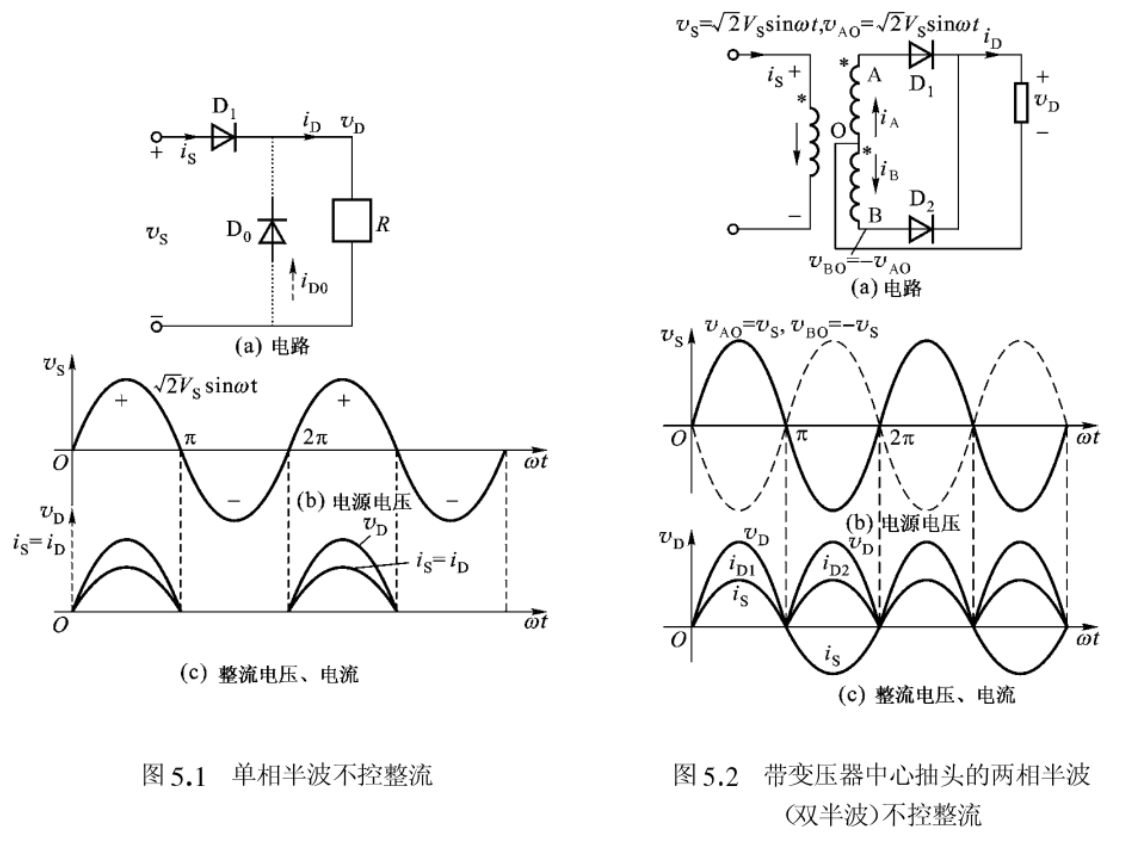

1. 半波整流电源
电路结构：仅用1个二极管，利用二极管单向导电性，只在交流正半周导通，负半周截止，输出单向脉动直流。
优点：
- 结构最简单，仅需1个二极管，成本极低；
- 对变压器无特殊要求（无需中心抽头），电路体积小。
缺点：
- 效率低（理论最高效率40.6%），仅利用交流电的半个周期，能量利用率低；
- 输出纹波极大（脉动系数大），直流成分少，需大容量滤波电容改善；
- 变压器次级绕组在半个周期内有电流，另一半周期闲置，绕组利用率低；
- 仅适用于小功率、低要求场景（如简易充电器、指示灯电源）。
2. 全波整流电源（中心抽头式）
电路结构：需2个二极管+带中心抽头的变压器，正负半周分别通过两个二极管导通，输出连续的脉动直流。
优点：
- 效率高（理论最高效率81.2%），利用交流电的正负半周，能量利用率是半波的2倍；
- 输出纹波比半波小（脉动系数低），直流成分更稳定；
- 输出电压是半波整流的2倍（相同输入下）。
缺点：
- 必须使用带中心抽头的变压器，成本高、体积大，且绕组利用率仅50%（正负半周分别用一半绕组）；
- 二极管承受的反向电压高（是输入电压峰值的2倍），对二极管耐压要求高；
- 应用受限（依赖特殊变压器），逐渐被桥式整流替代。

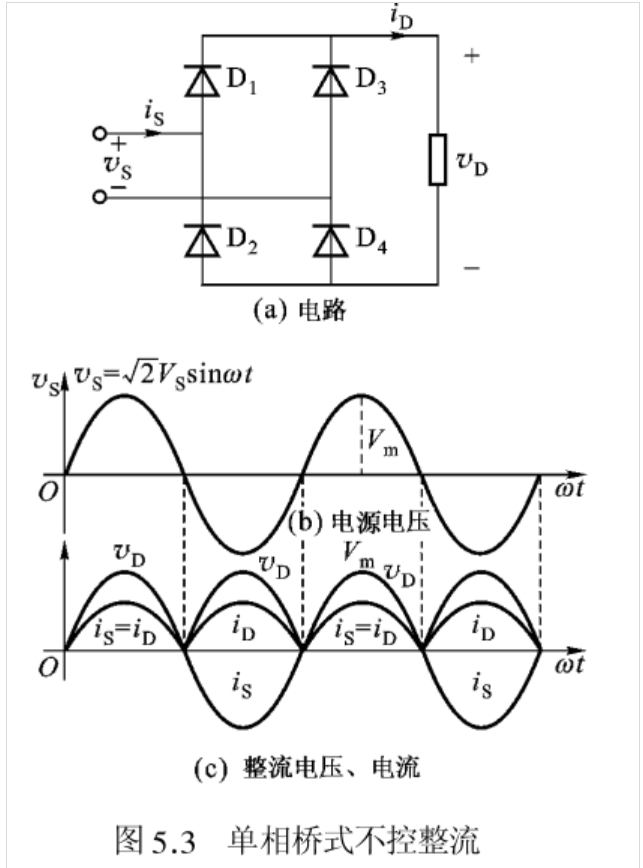

3. 全波桥式整流电源
电路结构：用4个二极管组成桥式电路（或集成桥堆），无需中心抽头变压器，正负半周通过不同二极管组合导通，输出连续脉动直流。
优点：
- 效率高（同全波整流，81.2%），利用交流电的全部周期，能量利用率高；
- 无需中心抽头变压器，变压器成本低、绕组利用率100%（全周期使用）；
- 输出纹波小（与全波整流相当），滤波后可获得较平稳的直流；
- 二极管承受的反向电压低（仅为输入电压峰值），对器件耐压要求低；
- 适用范围广（小到家电电源，大到工业设备），是目前最常用的整流方式。
缺点：
- 需4个二极管（或1个桥堆），比半波、全波（2个二极管）的器件数量多；
- 二极管正向压降叠加（总压降约2-4V，取决于二极管类型），在低压输出场景中需考虑压降影响（可通过同步整流改善）。

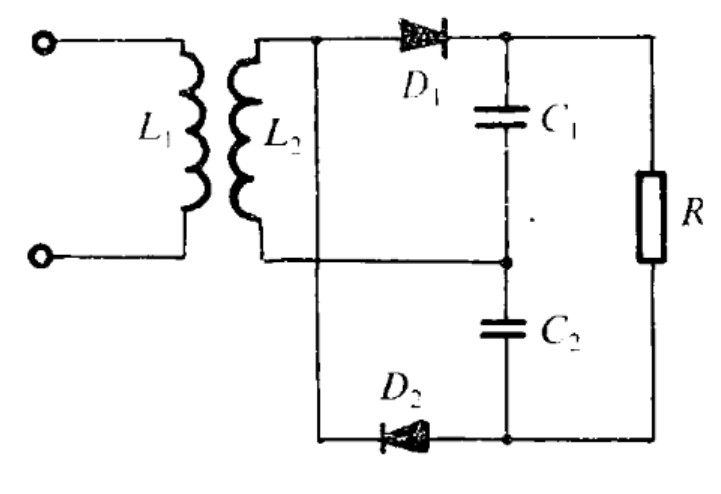

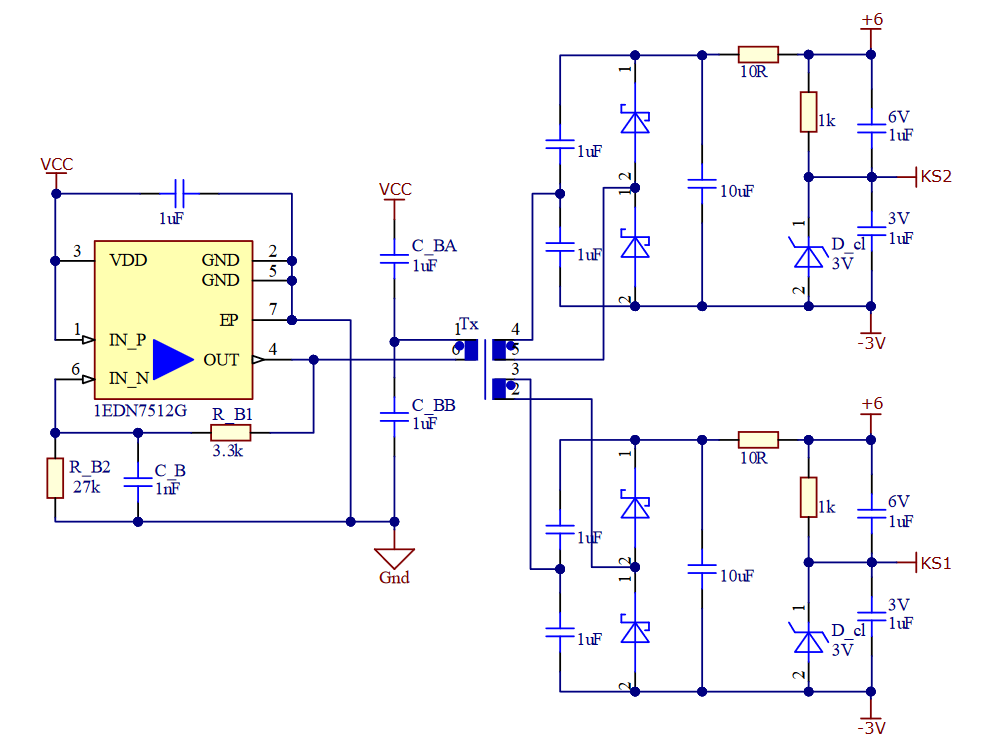

4. 倍压整流电源
电路结构：通过二极管和电容的组合（如二倍压、三倍压等），利用电容储能和电压叠加，输出高于输入电压峰值的直流。
优点：
- 可输出高压（无需高压变压器），结构相对简单（仅需二极管和电容）；
- 适用于小电流、高电压场景（如静电发生器、CRT显像管阳极供电、离子发生器）。
缺点：
- 输出电流极小（依赖电容放电，负载电流过大会导致电压骤降），无法驱动大功率设备；
- 输出纹波大（电容充放电脉动明显），滤波难度高；
- 二极管和电容需承受高反向电压（n倍压电路中，器件耐压需≥2n倍输入峰值），成本和可靠性要求高；
- 电压稳定性差（受输入电压波动和负载变化影响大）。
二、其他整流方式
除上述四种外，还有针对特定场景设计的整流方式，主要包括：
1. 三相整流电源
适用场景：工业大功率设备（如电机驱动、电解电源、高频开关电源前端），输入为三相交流电（380V AC）。
分类：
- 三相半波整流：3个二极管+三相变压器，结构简单但纹波大、效率较低，已很少用；
- 三相全桥整流：6个二极管组成桥式电路，效率高（接近90%）、输出纹波小（脉动频率为300Hz，是单相的6倍），输出直流平稳，适合大功率（kW级以上）场景。
特点：利用三相电的相位差（互差120°），输出脉动小、功率大，是工业电源的核心整流方式。
2. 可控整流电源
核心器件：用晶闸管（SCR）、IGBT等可控器件替代二极管，通过控制导通角调节输出直流电压。
原理：通过触发信号控制器件在交流周期内的导通时刻（如晶闸管在正半周某一角度导通），从而改变输出直流的平均值。
优点：可连续调节输出电压，无需额外调压电路；
缺点：输出纹波较大（随导通角变化），需复杂的触发控制电路；
适用场景：直流电机调速、电解电镀电源、稳压电源等需要调压的场合。
3. 同步整流电源
针对问题：传统二极管整流在低压大电流场景中，正向压降导致效率低（如5V/10A输出，二极管压降1V，损耗达10W）。
原理：用导通电阻极小的MOSFET替代二极管，通过同步控制信号使MOSFET在对应半周导通（模拟二极管单向导电），降低导通损耗。
优点：效率极高（尤其低压大电流场景，效率可提升10%-20%）；
缺点：需同步驱动电路，成本高；
适用场景：低压大电流电源（如服务器电源、USB快充）。
总结
不同整流方式的选择取决于功率需求、电压等级、效率要求和成本限制：
- 小功率简易场景用半波整流；
- 常规中小功率场景首选全波桥式整流；
- 高电压小电流场景用倍压整流；
- 工业大功率场景用三相全桥整流；
- 需调压场景用可控整流；
- 低压大电流场景用同步整流。
这些方式共同构成了从交流到直流转换的完整技术体系，覆盖了从微功率到兆瓦级的全场景需求。
