CSM5110 5V/1A降压芯片 SOT23-5封装 可替代RY3408 带OVP保护

        CSM5110是一款同步降压转换器，输入电压范围为2.7V至5.5V。该器件经过优化，适用于小尺寸解决方案，并且在轻载和重载状态下都能实现高效率，该器件集成了能够输出高达1A的输出电流的开关元件。
芯片采用了欠压锁定(UVLO)保护、输入过压保护(OVP)、输出过流保护(OCP)、输出短路保护和热关断保护。通过配置使能引脚，可以实现电源排序功能。
芯片的额定温度范围为-40°C至+85°C。它有绿色SOT-23-5封装可供选择。

特性
输入电压:2.7V至5.5V
最大输出电流可达1A
工作静态电流:40μA(典型值)
关机电流:0.1uA(典型值)
内部软启动时间:200us(典型值)
开关频率:1.5MHz(典型值)
效率高达95%
过流和短路保护热关断保护
欠压锁定保护
输入过电压保护在6.0V时启动

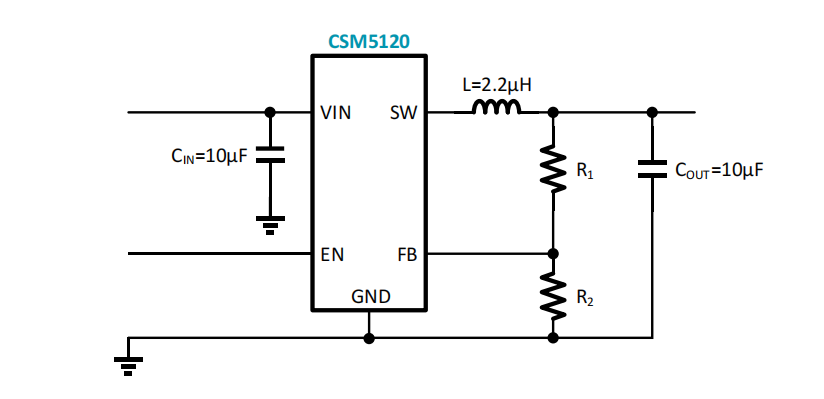

典型的电路原理图应用

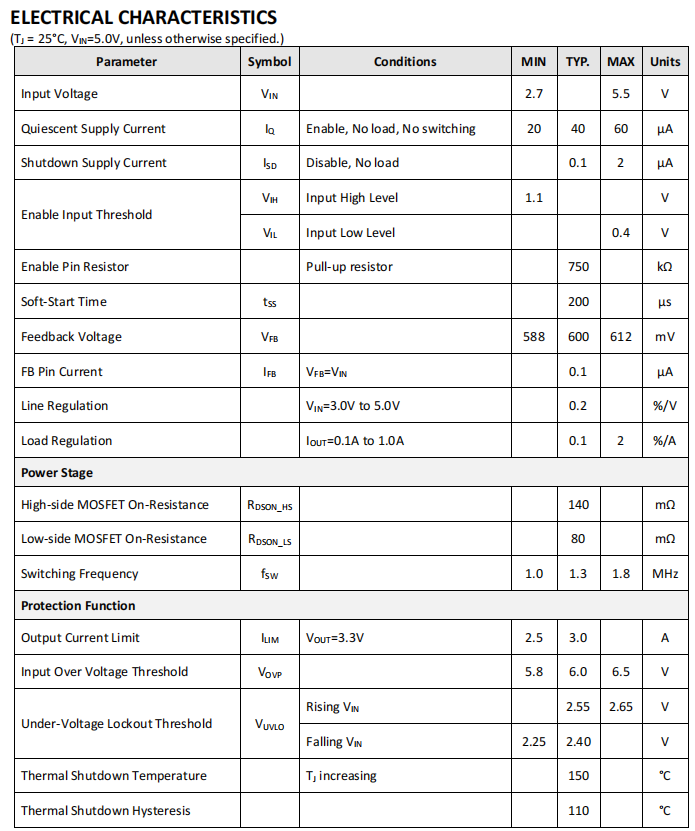

电气参数
