一.通信系统网络架构
形式: 局域网，广域网，移动通信网
1.局域网网络架构
单一机构专用计算机的网络
组成：计算机，交换机，路由器
特点：覆盖地理范围小，数据传输速率高，低误码率，可靠性高，支持多种传输介质，支持实时应用
分类：总线型，环型，星型，树型，层次型
传输介质：有线局域网，无线局域网
局域网架构类型：
1.单核心架构
优点：结构简单，设备投资节约，接入方便
缺点：地理范围受限，核心单点故障，扩展能力受限，接入设备较多时核心端口密度要求高
2.双核心架构
优点:网络拓扑结构可靠性高，接入较为方便
缺点：投资较单核心高，核心端口密度较高
3.环型架构
优点：PRR具备自愈保护，节省光纤资源，提供多等级，可靠的QoS服务，有效利用带宽资源
缺点：投资较高，路由冗余设计实施难度较高且易形成环路，多环智能通过业务接口互通无法直通
4.层次型架构
1.核心层：负责高速数据转发
2.汇聚层：提供充足接口，与接入层实现互访控制
3.接入层：用户设备接入
易扩展，分级排查网络故障便于维护
2.广域网网络架构
利用公用分组交换网，无线分组交换网，卫星通信网构建通信子网连接分布的局域网以实现资源子网的分享
组成：骨干网，分布网，接入网
1.单核心架构
优点：结构简单，设备投资节约，局域网互访效率高，新局域网接入方便
缺点：核心单点故障，扩展能力欠佳，核心设备端口密度要求较高
2.双核心架构
优点：网络拓扑结构可靠，路由可热切换，可靠性高，局域网接入较为方便
缺点：投资较单核心高，路由冗余设计实施难度较高，核心端口密度要求较高
3.环型架构
优点：接入方便
缺点：投资较高，路由冗余设计实施难度较高且易形成环路，核心端口密度要求较高
4.半/全冗余架构
优点：结构灵活，路由灵活，方便扩展，可靠性高
缺点：结构零散，不便管理，不便排障
5.对等子域架构
优点：路由控制灵活
缺点：子域间冗设计实施难度较高，易形成环路或存在非法路由风险，子域互联设备性能要求高
6.层次子域架构
优点：扩展性较好，路由控制灵活
缺点：子域路由冗余设计实施难度较高，易形成环路或存在非法路由风险，子域互连设备性能要求高
3.移动通信网网络架构
数据网络：互联网，IP媒体子系统，专用网络
接入方式：透明模式，非透明模式
5G网络边缘计算：提供极佳服务体验，降低移动网络后端处理压力
软件定义网络（SDN）：控制转发分离
4.存储网络架构

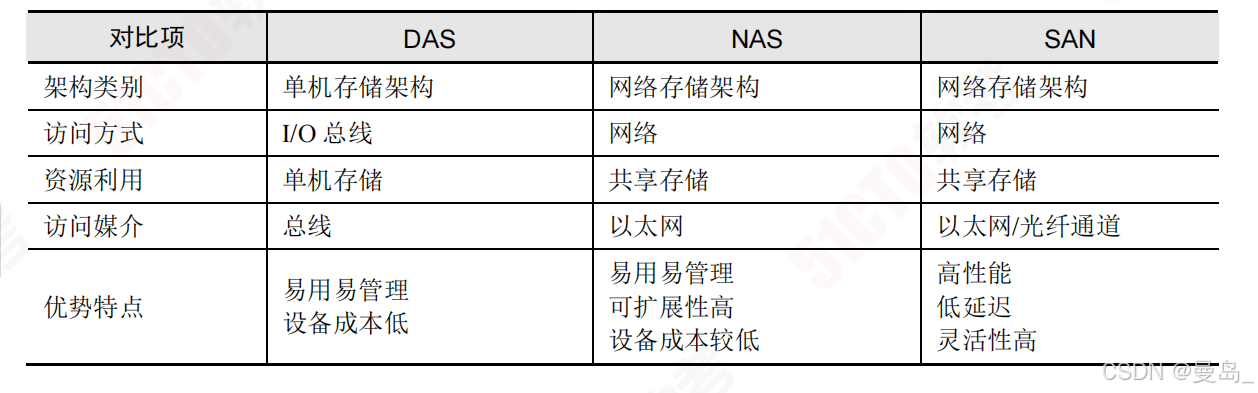

访问方式：直连式存储，网络附加存储，存储区域网络
1.直连式存储（DAS）
2.网络附加存储（NAS）
3.存储区域网络（SAN）
二.网络构建关键技术
过渡技术：双协议栈，隧道技术，网络地址翻译技术
双协议栈：两种协议在同一平台上双栈共存，同时运行
隧道技术：ISATAP隧道，6to4隧道，over6隧道，6over4隧道
网络地址翻译（NAT）技术：将IPv4地址和IPv6地址分别看作内部地址和外部地址，或者相反，以实现地址转换
三.网络构建
1.网络需求分析
业务需求，用户需求，应用需求，计算机平台需求，网络需求
2.网络技术遴选及设计
生成树协议，虚拟局域网（VLAN），无线局域网（WLAN），线路冗余设计，服务器冗余设计
3.广域网技术遴选
远程接入技术，广域网互联技术，数字数据网络（DDN），同步数字体系（SDH），多业务传送平台（MSTP），虚拟专用网络（VPN）
性能优化策略：预留宽带，利用拨号线路，传输数据压缩，链路聚合，数据基于优先级排序，基于协议预留带宽
4.层次化网络模型设计
优点：降低成本，充分利用模块化设备/部件，网络变化或演化容易
三层模型设计思路：接入层，汇聚层，核心层
层次化设计原则
1.控制网络层次
2.从接入层开始，向上分析规划
3.尽量采用模块化设计
4.严格控制网络架构
5.严格控制层次化结构
5.网络安全控制技术
1.防火墙
体系：硬件防火墙，软件防火墙，嵌入式防火墙
防火墙种类：包过滤，应用层网关，代理服务
2.虚拟专用网络技术
成本低，接入方便，可扩展性强，管理和控制方便
3.访问控制技术
自主访问控制（DAC），强制访问控制（MAC），基于角色的访问控制（RBAC），基于任务的访问控制（TBAC)，基于对象的访问控制（OBAC）
4.网络安全隔离
形式：子网隔离，物理隔离，VLAN隔离，逻辑隔离
5.网络安全协议
6.网络安全审计
实现自动响应，数据生成，分析，浏览，事件存储，事件选择
7.绿色网络设计方法
采用：精简设计，重用设计，回收设计
设计原则：
1.标准化：减少转换设备，兼容异构方案
2.集成化：减少设备总量，降低资源需求
3.虚拟化：灵活调配，按需使用
隔离，物理隔离，VLAN隔离，逻辑隔离
5.网络安全协议
6.网络安全审计
实现自动响应，数据生成，分析，浏览，事件存储，事件选择
7.绿色网络设计方法
采用：精简设计，重用设计，回收设计
设计原则：
1.标准化：减少转换设备，兼容异构方案
2.集成化：减少设备总量，降低资源需求
3.虚拟化：灵活调配，按需使用
4.智能化：降低人力成本，降低资源占用
