实现自己的AI视频监控系统-第一章-视频拉流与解码3

news 2025/8/22 8:03:12

文章目录

前言
一、H.264编码解码简要流程
- 1. 编码器工作流程
- 2. 解码器工作流程
二、未覆盖的H.264核心知识点
本小节的作用与意义
总结
下期预告

前言

写在最前面：这一小节是我非常不想写的一小节，一方面是因为编码解码是特别特别复杂的事情，另外一方面，这一小节也并不是实现AI视频监控系统的核心部分，我们可以选择合适的组件实现相应的功能。但是，有开始便有结束，我希望构建一个完整的工程体系，面临问题时，大家伙可以从这一部分获得相应的启发。以下是真正的前言部分：

大家好，上一节我们详细介绍了拉流的完整过程，今天将简要介绍解码和编码的内容。这块内容涉及的知识点很多，包括：帧内预测、帧间预测、运动估计、DCT变换、量化、熵编码等核心技术。由于体系复杂，针对H264/H265的编解码知识足够单开几本书去撰写，由于我们的重心在于AI视频监控系统的实现，我将舍去这些深奥的数学原理和算法细节，以一个简化的代码为例，深入浅出地介绍H.264编解码的基本流程。

一、H.264编码解码简要流程

本章节使用的测试图片如下：
编码和解码的测试代码如下（建议从编码器工作流程开始阅读，再返回来看该代码）：
我采用宏块内的均值作为宏块信息值，这本身是不符合H264编解码的定义，但是整个流程基本符合H264的编解码逻辑！

import numpy as np
import matplotlib.pyplot as plt
from PIL import Image
import structclass SimpleH264Encoder:"""简化的H.264编码器（仅用于演示）"""# 修改宏块大小为128x128MACROBLOCK_SIZE = 8def __init__(self, quality=50):self.quality = max(1, min(100, quality))self.qp = int(51 * (100 - self.quality) / 100)  # 量化参数def encode_image(self, image_array):"""将图像数组编码为简化的H.264格式参数:image_array: 形状为(height, width, 3)的numpy数组返回:bytes: 编码后的字节数据"""height, width, channels = image_array.shape# 确保图像尺寸是宏块大小的倍数mb_width = (width + self.MACROBLOCK_SIZE - 1) // self.MACROBLOCK_SIZEmb_height = (height + self.MACROBLOCK_SIZE - 1) // self.MACROBLOCK_SIZEpadded_width = mb_width * self.MACROBLOCK_SIZEpadded_height = mb_height * self.MACROBLOCK_SIZE# 如果需要，填充图像if padded_width != width or padded_height != height:padded_image = np.zeros((padded_height, padded_width, 3), dtype=np.uint8)padded_image[:height, :width] = image_arrayimage_array = padded_image# 创建编码数据缓冲区encoded_data = bytearray()# 1. 添加SPS (序列参数集)sps = self._generate_sps(padded_width, padded_height)encoded_data.extend(b'\x00\x00\x01')  # NAL单元起始码encoded_data.extend(sps)# 2. 添加PPS (图像参数集)pps = self._generate_pps()encoded_data.extend(b'\x00\x00\x01')  # NAL单元起始码encoded_data.extend(pps)# 3. 添加IDR帧 (关键帧)idr_frame = self._encode_idr_frame(image_array)encoded_data.extend(b'\x00\x00\x01')  # NAL单元起始码encoded_data.extend(idr_frame)return bytes(encoded_data)def _generate_sps(self, width, height):"""生成简化的SPS"""# SPS NAL头 (类型7, 重要性3)nal_header = bytes([0x67])# 简化的SPS数据sps_data = bytearray()# 图像尺寸 (以宏块为单位)mb_width = width // self.MACROBLOCK_SIZEmb_height = height // self.MACROBLOCK_SIZE# 添加宽度和高度信息sps_data.extend(struct.pack('>HH', mb_width, mb_height))# 添加量化参数sps_data.append(self.qp)return nal_header + self._add_emulation_prevention_bytes(sps_data)def _generate_pps(self):"""生成简化的PPS"""# PPS NAL头 (类型8, 重要性3)nal_header = bytes([0x68])# 简化的PPS数据pps_data = bytearray()# 添加一些基本参数pps_data.append(0x00)  # 参数集IDpps_data.append(0x00)  # 序列参数集IDreturn nal_header + self._add_emulation_prevention_bytes(pps_data)def _encode_idr_frame(self, image_array):"""编码IDR帧"""# IDR NAL头 (类型5, 重要性3)nal_header = bytes([0x65])# 简化的帧数据frame_data = bytearray()height, width, channels = image_array.shape# 添加帧类型标识 (0表示IDR帧)frame_data.append(0x00)# 对每个颜色通道进行简单的"编码"for c in range(3):  # R, G, B通道channel_data = image_array[:, :, c]# 将图像分割为宏块for y in range(0, height, self.MACROBLOCK_SIZE):for x in range(0, width, self.MACROBLOCK_SIZE):macroblock = channel_data[y:y + self.MACROBLOCK_SIZE, x:x + self.MACROBLOCK_SIZE]# 计算宏块的平均值 (非常简化的"编码")avg_value = int(np.mean(macroblock))# 添加宏块数据frame_data.append(avg_value)return nal_header + self._add_emulation_prevention_bytes(frame_data)def _add_emulation_prevention_bytes(self, data):"""添加防竞争字节 (0x03)"""result = bytearray()i = 0while i < len(data):# 检查是否有需要插入防竞争字节的位置if i < len(data) - 2 and data[i] == 0x00 and data[i + 1] == 0x00 and data[i + 2] in [0x00, 0x01, 0x02,0x03]:result.extend(data[i:i + 2])result.append(0x03)  # 插入防竞争字节result.append(data[i + 2])i += 3else:result.append(data[i])i += 1return bytes(result)class SimpleH264Decoder:"""简化的H.264解码器（仅用于演示）"""# 修改宏块大小为128x128MACROBLOCK_SIZE = 128def __init__(self):self.width = 0self.height = 0self.qp = 26self.decoded_image = Nonedef decode(self, encoded_data):"""解码H.264数据"""print(f"开始解码，数据长度: {len(encoded_data)} 字节")# 查找所有NAL单元起始位置start_positions = []pos = 0while pos < len(encoded_data) - 3:if (encoded_data[pos] == 0x00 andencoded_data[pos + 1] == 0x00 andencoded_data[pos + 2] == 0x01):start_positions.append(pos)pos += 3else:pos += 1print(f"找到 {len(start_positions)} 个NAL单元起始码")# 如果没有找到起始码，尝试直接解析整个数据if not start_positions:print("警告: 未找到NAL单元起始码，尝试直接解析数据")self._parse_nal_unit(encoded_data)return self.decoded_image# 提取并处理每个NAL单元for i, start in enumerate(start_positions):# 确定NAL单元结束位置if i < len(start_positions) - 1:end = start_positions[i + 1]else:end = len(encoded_data)# 提取NAL单元数据 (跳过起始码)nal_unit = encoded_data[start + 3:end]# 解析NAL单元self._parse_nal_unit(nal_unit)return self.decoded_imagedef _parse_nal_unit(self, nal_data):"""解析NAL单元"""if not nal_data:print("警告: 空的NAL单元")return# 获取NAL单元类型nal_type = nal_data[0] & 0x1Fprint(f"解析NAL单元，类型: {nal_type}")# 移除NAL头nal_data = nal_data[1:]# 移除防竞争字节nal_data = self._remove_emulation_prevention_bytes(nal_data)# 处理不同类型的NAL单元if nal_type == 7:  # SPSself._parse_sps(nal_data)elif nal_type == 8:  # PPSself._parse_pps(nal_data)elif nal_type == 5:  # IDR帧self._decode_idr_frame(nal_data)else:print(f"警告: 未知的NAL单元类型 {nal_type}")def _parse_sps(self, sps_data):"""解析SPS"""if len(sps_data) < 5:print(f"错误: SPS数据长度不足: {len(sps_data)}")returntry:# 解析图像尺寸 (以宏块为单位)mb_width, mb_height = struct.unpack('>HH', sps_data[:4])self.width = mb_width * self.MACROBLOCK_SIZEself.height = mb_height * self.MACROBLOCK_SIZE# 解析量化参数if len(sps_data) > 4:self.qp = sps_data[4]print(f"解析SPS: 图像尺寸={self.width}x{self.height}, QP={self.qp}")except Exception as e:print(f"解析SPS时出错: {e}")def _parse_pps(self, pps_data):"""解析PPS"""# 在这个简化实现中，PPS没有包含重要信息print(f"解析PPS: 数据长度={len(pps_data)}")def _decode_idr_frame(self, frame_data):"""解码IDR帧"""if self.width == 0 or self.height == 0:print("错误: 尚未解析SPS，无法确定图像尺寸")return# 跳过帧类型标识if len(frame_data) > 0 and frame_data[0] == 0x00:frame_data = frame_data[1:]else:print("警告: 帧类型标识不是0x00")# 计算宏块数量mb_width = self.width // self.MACROBLOCK_SIZEmb_height = self.height // self.MACROBLOCK_SIZEtotal_macroblocks = mb_width * mb_heightexpected_data_length = total_macroblocks * 3  # 3个颜色通道# 检查数据长度是否足够if len(frame_data) < expected_data_length:print(f"警告: 帧数据不完整，期望{expected_data_length}字节，实际{len(frame_data)}字节")# 尝试使用可用数据继续解码frame_data = frame_data.ljust(expected_data_length, b'\x00')# 创建图像数组self.decoded_image = np.zeros((self.height, self.width, 3), dtype=np.uint8)# 解码每个颜色通道for c in range(3):  # R, G, B通道start_idx = c * total_macroblocksend_idx = (c + 1) * total_macroblocksif end_idx > len(frame_data):channel_data = frame_data[start_idx:] + b'\x00' * (end_idx - len(frame_data))else:channel_data = frame_data[start_idx:end_idx]# 填充每个宏块mb_idx = 0for y in range(0, self.height, self.MACROBLOCK_SIZE):for x in range(0, self.width, self.MACROBLOCK_SIZE):# 获取当前宏块的值if mb_idx < len(channel_data):value = channel_data[mb_idx]mb_idx += 1else:value = 0  # 默认值# 填充整个宏块self.decoded_image[y:y + self.MACROBLOCK_SIZE, x:x + self.MACROBLOCK_SIZE, c] = valueprint(f"成功解码IDR帧: 图像尺寸={self.width}x{self.height}")def _remove_emulation_prevention_bytes(self, data):"""移除防竞争字节 (0x03)"""result = bytearray()i = 0while i < len(data):# 检查是否有需要移除防竞争字节的位置if (i < len(data) - 2 anddata[i] == 0x00 anddata[i + 1] == 0x00 anddata[i + 2] == 0x03):result.extend(data[i:i + 2])  # 添加两个0x00i += 3  # 跳过0x03else:result.append(data[i])i += 1return bytes(result)def load_and_prepare_image(image_path, max_size=512):"""加载并准备图像"""# 加载图像image = Image.open(image_path)# 调整图像大小（如果太大）if max(image.width, image.height) > max_size:ratio = max_size / max(image.width, image.height)new_width = int(image.width * ratio)new_height = int(image.height * ratio)image = image.resize((new_width, new_height), Image.LANCZOS)# 确保图像尺寸是宏块大小的倍数macroblock_size = 128  # 与编码器中的宏块大小一致width = (image.width + macroblock_size - 1) // macroblock_size * macroblock_sizeheight = (image.height + macroblock_size - 1) // macroblock_size * macroblock_sizeif width != image.width or height != image.height:image = image.resize((width, height), Image.LANCZOS)# 转换为numpy数组image_array = np.array(image)# 确保是3通道图像if len(image_array.shape) == 2:  # 灰度图像image_array = np.stack([image_array] * 3, axis=-1)elif image_array.shape[2] == 4:  # RGBA图像image_array = image_array[:, :, :3]return image_arraydef display_images(original, decoded, title1="Original Image", title2="Decoded Image"):"""显示原始图像和解码后的图像"""fig, axes = plt.subplots(1, 2, figsize=(12, 6))axes[0].imshow(original)axes[0].set_title(title1)axes[0].axis('off')axes[1].imshow(decoded)axes[1].set_title(title2)axes[1].axis('off')plt.tight_layout()plt.show()def main():"""主函数"""# 图像路径 (替换为您自己的图像路径)image_path = r"path_to_img.jpg"  # 或者使用其他格式try:# 加载和准备图像print("加载图像...")original_image = load_and_prepare_image(image_path)print(f"图像尺寸: {original_image.shape[1]}x{original_image.shape[0]}")# 创建编码器print("创建编码器...")encoder = SimpleH264Encoder(quality=80)# 编码图像print("编码图像...")encoded_data = encoder.encode_image(original_image)print(f"编码数据大小: {len(encoded_data)} 字节")print(f"压缩比: {original_image.nbytes / len(encoded_data):.2f}:1")# 创建解码器print("创建解码器...")decoder = SimpleH264Decoder()# 解码数据print("解码数据...")decoded_image = decoder.decode(encoded_data)if decoded_image is not None:# 显示结果print("显示结果...")display_images(original_image, decoded_image)else:print("解码失败")except Exception as e:print(f"发生错误: {e}")import tracebacktraceback.print_exc()# 如果没有图像文件，创建一个示例图像print("创建示例图像...")width, height = 256, 256  # 使用更大的尺寸以适应128x128宏块original_image = np.zeros((height, width, 3), dtype=np.uint8)# 创建一个简单的渐变图像for y in range(height):for x in range(width):r = int(255 * x / width)g = int(255 * y / height)b = int(255 * (x + y) / (width + height))original_image[y, x] = [r, g, b]# 编码和解码encoder = SimpleH264Encoder(quality=80)encoded_data = encoder.encode_image(original_image)decoder = SimpleH264Decoder()decoded_image = decoder.decode(encoded_data)# 显示结果display_images(original_image, decoded_image, "Generated Image", "Decoded Image")if __name__ == "__main__":main()

大家可以调节宏块的大小来看不同的编解码结构，测试结果如下所示：

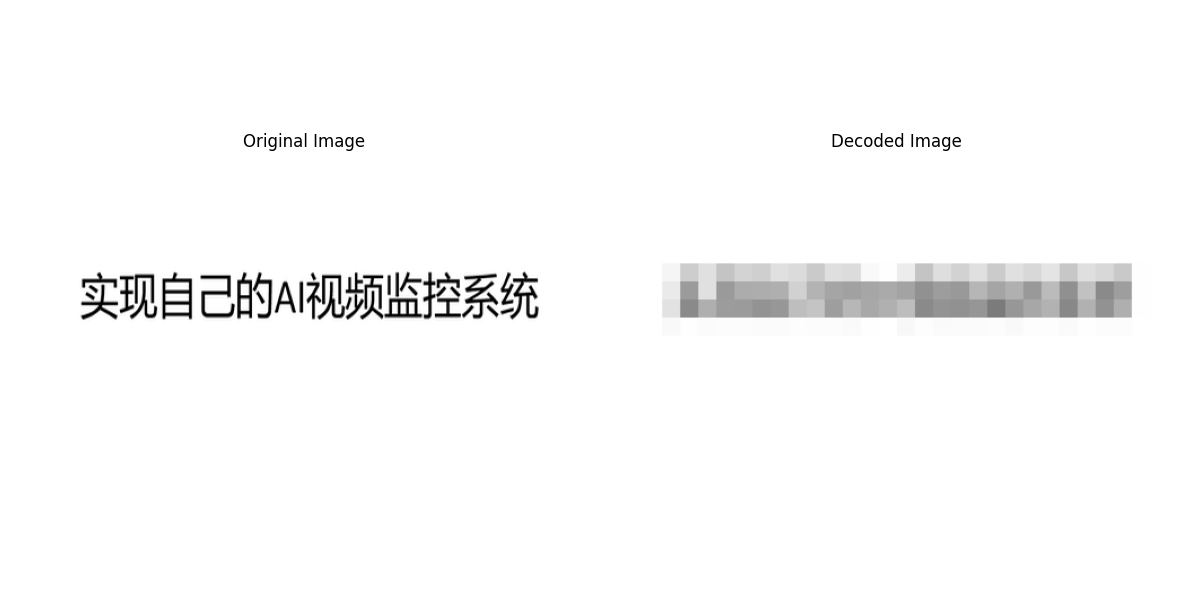

宏块大小16*16

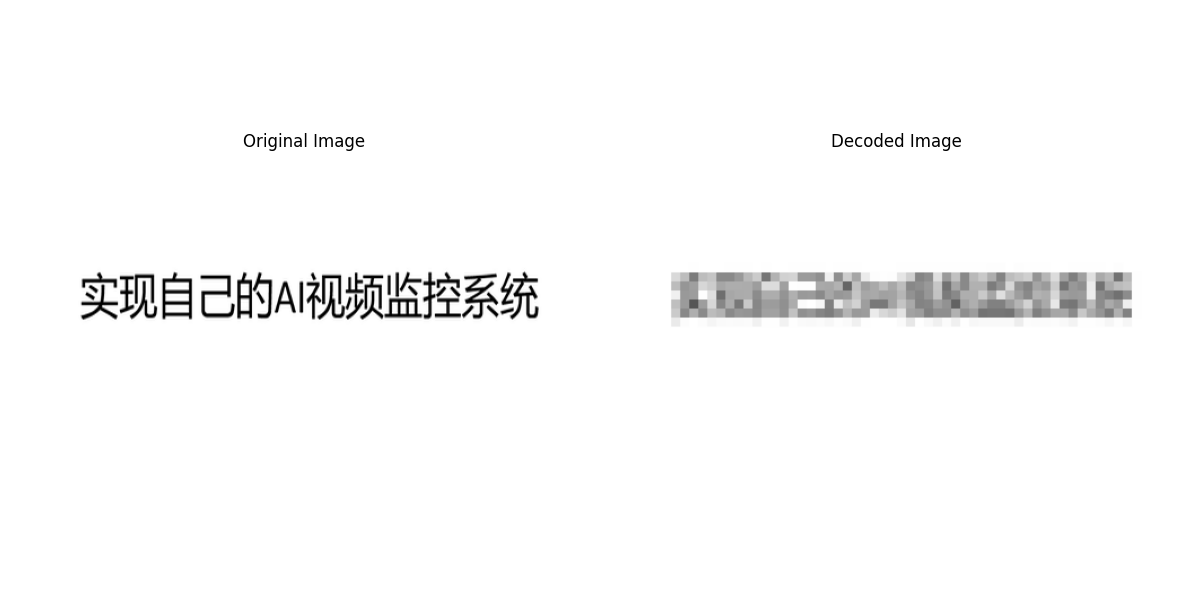

宏块大小8*8

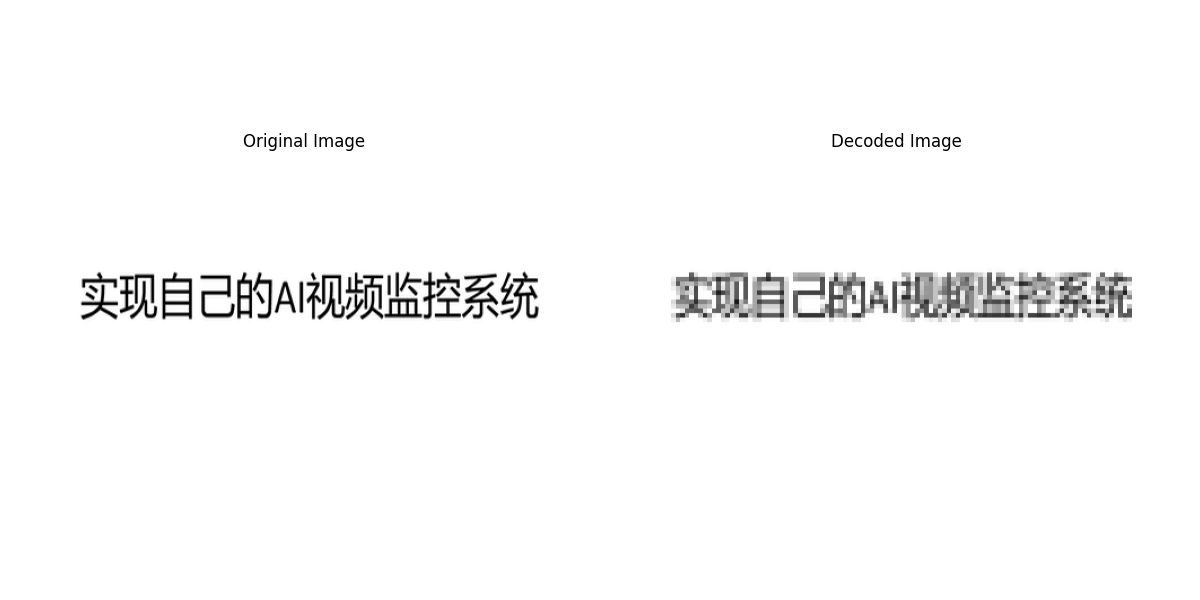

宏块大小4*4

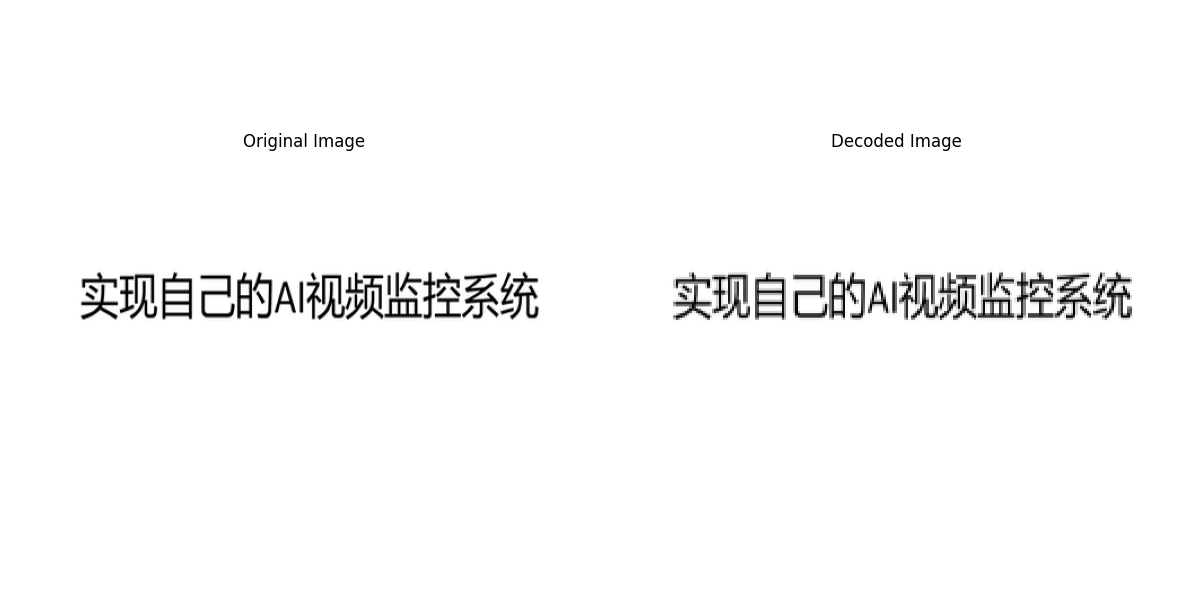

宏块大小2*2

1. 编码器工作流程

编码过程详解
在我们的简化代码中，编码过程主要分为三个步骤：

生成SPS（序列参数集）
SPS包含了视频序列的全局参数，如图像尺寸、编码档次等信息。

def _generate_sps(self, width, height):# 计算以宏块为单位的图像尺寸mb_width = width // self.MACROBLOCK_SIZEmb_height = height // self.MACROBLOCK_SIZE# 打包基本参数sps_data = bytearray()sps_data.extend(struct.pack('>HH', mb_width, mb_height))sps_data.append(self.qp)  # 量化参数return bytes([0x67]) + self._add_emulation_prevention_bytes(sps_data)

生成PPS（图像参数集）
PPS包含了一帧图像或者若干帧图像的公共参数。

编码IDR帧（关键帧）
IDR帧是可以独立解码的关键帧，我们的简化实现使用宏块平均值作为编码策略：

def _encode_idr_frame(self, image_array):frame_data = bytearray()frame_data.append(0x00)  # 帧类型标识# 对每个颜色通道分别处理for c in range(3):  # R, G, B三个通道channel_data = image_array[:, :, c]# 将图像划分为宏块并处理for y in range(0, height, self.MACROBLOCK_SIZE):for x in range(0, width, self.MACROBLOCK_SIZE):macroblock = channel_data[y:y+self.MACROBLOCK_SIZE, x:x+self.MACROBLOCK_SIZE]avg_value = int(np.mean(macroblock))  # 计算宏块平均值frame_data.append(avg_value)  # 存储平均值return bytes([0x65]) + self._add_emulation_prevention_bytes(frame_data)

2. 解码器工作流程

解码是编码的逆过程，主要包括：

解析NAL单元

def decode(self, encoded_data):# 查找所有的起始码(0x000001)start_positions = []pos = 0while pos < len(encoded_data) - 3:if (encoded_data[pos] == 0x00 andencoded_data[pos + 1] == 0x00 andencoded_data[pos + 2] == 0x01):start_positions.append(pos)pos += 3else:pos += 1

根据NAL类型处理不同数据

def _parse_nal_unit(self, nal_data):nal_type = nal_data[0] & 0x1F  # 获取NAL类型if nal_type == 7:  # SPSself._parse_sps(nal_data[1:])elif nal_type == 8:  # PPSself._parse_pps(nal_data[1:])elif nal_type == 5:  # IDR帧self._decode_idr_frame(nal_data[1:])

图像重建

def _decode_idr_frame(self, frame_data):# 根据SPS中的图像尺寸创建空白图像self.decoded_image = np.zeros((self.height, self.width, 3), dtype=np.uint8)# 对每个颜色通道进行重建for c in range(3):# 获取该通道的所有宏块数据channel_data = frame_data[c*total_macroblocks:(c+1)*total_macroblocks]# 将平均值填充到整个宏块mb_idx = 0for y in range(0, self.height, self.MACROBLOCK_SIZE):for x in range(0, self.width, self.MACROBLOCK_SIZE):value = channel_data[mb_idx]self.decoded_image[y:y+self.MACROBLOCK_SIZE, x:x+self.MACROBLOCK_SIZE, c] = valuemb_idx += 1

二、未覆盖的H.264核心知识点

虽然我们的简化代码演示了基本流程，但真实的H264标准包含更多复杂技术：

预测编码技术
- 帧内预测：利用当前帧内已编码区域预测当前块，有9种预测模式
- 帧间预测：利用已编码参考帧进行运动补偿预测
- 运动估计：寻找最佳匹配块的运动矢量
- 多参考帧：可以使用多个先前帧作为参考
变换与量化
- 整数DCT变换：将残差数据从空间域变换到频域
- 量化过程：通过量化矩阵减少高频系数精度
- 自适应量化：根据内容特性调整量化强度
熵编码
- CAVLC（上下文自适应变长编码）：用于残差系数编码
- CABAC（上下文自适应二进制算术编码）：更高效的无损压缩
码流结构
- Slice划分：一帧图像可以划分为多个片(Slice)
- NAL单元分层：参数集、片数据、SEI信息等分层结构
- 参考帧管理：DPB（解码图像缓冲区）管理
高级特性
- B帧编码：双向预测帧，提高压缩效率
- 加权预测：对参考帧进行加权组合
- 去块效应滤波：减少块边界视觉伪影
- SP/SI帧：特殊用途的切换帧
性能优化技术
- 率失真优化：平衡编码质量和比特率
- 码率控制：根据信道条件调整编码参数
- 并行处理：Slice级和帧级并行编码

本小节的作用与意义

在实际监控应用中，计算资源往往是有限的——特别是在嵌入式设备、移动终端或需要同时处理多路视频的场景中。通过了解H.264中I帧（IDR）、P帧和B帧的特性差异，我们可以设计出高效的计算资源分配策略，在保证监控基本需求的同时大幅降低计算负担。

帧类型特性与计算需求对比

I帧（关键帧/IDR帧）
- 特性：包含完整的图像信息，独立编码，不依赖其他帧
- 计算需求：编码需要大量计算，解码相对简单
- 数据量：占用空间最大，但提供完整的图像信息
P帧（预测帧）
- 特性：只存储与前一帧的差异信息
- 计算需求：编码和解码都需要运动补偿计算
- 数据量：中等，约为I帧的1/3-1/2
B帧（双向预测帧）
- 特性：参考前后帧的差异信息
- 计算需求：编码和解码计算最复杂，需要缓存多帧
- 数据量：最小，约为I帧的1/5-1/3
