可传参配置的同步异步fifo

可传参配置的同步异步fifo相比普通fifo有许多优势：
1、代码复用性强
写一个模块就能满足 同步数据缓存 和 跨时钟域缓冲 的需求。避免写两份 FIFO 模块，降低维护成本。
不同场景下只要改 parameter ASYNC 就能复用。

2、设计灵活，可快速切换架构
设计早期可能不知道模块最终是不是跨时钟域。
用可配置 FIFO，可以在不改 RTL 代码的情况下，快速切换同步/异步模式。

3、减少错误，统一接口
同步/异步 FIFO 的 接口信号形式是相同的。
用参数配置后，接口保持一致，不会因为 FIFO 类型不同而修改上层代码。
有利于 模块化设计 和 接口标准化。

4、便于综合优化
综合工具在识别到同步 FIFO 时，可以直接推导为 单口 RAM + 逻辑。
在异步模式下，可以推导为 双口 RAM + 跨时钟同步逻辑。
一份代码 → 工具会根据参数推导出最优实现。

5、支持不同应用场景
同步 FIFO：适合数据缓存 / 流量调节，延迟小，逻辑简单。
异步 FIFO：适合跨时钟域数据传输，安全可靠，适合大规模数据搬运。
参数化模块 = 两种场景都能覆盖。

一、RAM块缓存

指定使用块RAM进行数据缓存；读写操作独立运行。

/*** Module: reg_ram** Description:*  例化块ram进行数据读写** Created: ** Author:*/`timescale 1ns / 1psmodule reg_ram#(parameter WIDTH = 32,   //数据位宽parameter SIZE = 3      //fifo深度
)
(input   clk_wr,input   wr_en,input   [SIZE - 1 : 0]  wr_addr,input   [WIDTH - 1 : 0] wr_data,input   clk_rd,input   rd_en,input   [SIZE - 1 : 0]  rd_addr,output  [WIDTH - 1 : 0] rd_data
);(* ram_style = "block" *) reg [WIDTH - 1 : 0] ram [0 : 2**SIZE-1];reg [WIDTH - 1 : 0] rd_data_d;// ram数据写always @(posedge clk_wr) beginif(wr_en) beginram[wr_addr] <= wr_data;endend// ram数据读always @(posedge clk_rd) beginif(rd_en) beginrd_data_d <= ram[rd_addr];endendassign rd_data = rd_data_d;endmodule

二、fifo调用顶层

/*** Module: fifo** Description:*  fifo wrapper** Created: ** Author:*/`timescale 1ns / 1psmodule fifo#(parameter ASYNC = 1,            //异步fifo开关parameter DATA_CNT_WR_EN = 1,   //写数据计数parameter DATA_CNT_RD_EN = 1,   //读数据计数parameter WIDTH = 32,           //数据位宽parameter DEPTH = 3              //fifo深度
)
(input  clk_wr,input  rstn_wr,input  wr_en,input  [WIDTH - 1 : 0] wr_data,output [DEPTH - 1 : 0] wr_cnt,output alfull,output full,output overflow,input  clk_rd,input  rstn_rd,input  rd_en,output [WIDTH - 1 : 0] rd_data,output [DEPTH - 1 : 0] rd_cnt,output alempty,output empty
);reg ram_wr_en, ram_wr_en;reg [DEPTH - 1 : 0] ram_rd_addr, ram_wr_addr;reg [WIDTH - 1 : 0] ram_wr_data, ram_rd_data;fifo_ctrl#(.ASYNC          (1  ), //异步fifo开关.DATA_CNT_WR_EN (1  ), //写数据计数.DATA_CNT_RD_EN (1  ), //读数据计数.WIDTH          (32 ), //数据位宽.DEPTH          (3  )  //fifo深度)fifo_ctrl_inst(.clk_wr             ( clk_wr        ),.rstn_wr            ( rstn_wr       ),    .wr_en              ( wr_en         ),.wr_data            ( wr_data       ),    .ram_wr_en          ( ram_wr_en     ),    .ram_wr_addr        ( ram_wr_addr   ),        .ram_wr_data        ( ram_wr_data   ),        .ram_data_wr_cnt    ( wr_cnt        ),            .alfull             ( alfull        ),.full               ( full          ),.overflow           ( overflow      ),    .clk_rd             ( clk_rd        ),.rstn_rd            ( rstn_rd       ),    .rd_en              ( rd_en         ),.rd_data            ( rd_data       ),    .ram_rd_en          ( ram_rd_en     ),    .ram_rd_addr        ( ram_rd_addr   ),        .ram_rd_data        ( ram_rd_data   ),        .ram_data_rd_cnt    ( rd_cnt        ),            .alempty            ( alempty       ),    .empty              ( empty         ));reg_ram#(.WIDTH  ( 32 ), //数据位宽.DEPTH  ( 3  )  //fifo深度)reg_ram_inst(.clk_wr     ( clk_wr        ),.wr_en      ( ram_wr_en     ),.wr_addr    ( ram_wr_addr   ),.wr_data    ( ram_wr_data   ),.clk_rd     ( clk_rd        ),.rd_en      ( ram_rd_en     ),.rd_addr    ( ram_rd_addr   ),.rd_data    ( ram_rd_data   ));endmodule

三、fifo的控制模块

将读写操作转换为对块ram的地址读写，同时将读写地址进行gary码转换进行空满计算等。

/*** Module: fifo_ctrl** Description:*  根据ASYNC常量值来控制async或sync fifo读写；*  提供剩余可写入空间的计算和剩余可读出数据的计算；** Created: ** Author:*/`timescale 1ns / 1psmodule fifo_ctrl#(parameter ASYNC = 1,            //异步fifo开关parameter DATA_CNT_WR_EN = 1,   //写数据计数parameter DATA_CNT_RD_EN = 1,   //读数据计数parameter WIDTH = 32,           //数据位宽parameter DEPTH = 3              //fifo深度
)
(input   clk_wr,input   rstn_wr,input   wr_en,input   [WIDTH - 1 : 0] wr_data,output  ram_wr_en,output  [DEPTH - 1 : 0] ram_wr_addr,output  [WIDTH - 1 : 0] ram_wr_data,output  [DEPTH - 1 : 0] ram_data_wr_cnt,output  alfull,output  full,output  overflow,input   clk_rd,input   rstn_rd,input   rd_en,input   [WIDTH - 1 : 0] rd_data,output  ram_rd_en,output  [DEPTH - 1 : 0] ram_rd_addr,output  [WIDTH - 1 : 0] ram_rd_data,output  [DEPTH - 1 : 0] ram_data_rd_cnt,output  alempty,output  empty
);reg [DEPTH - 1 : 0] fifo_wr_addr, fifo_wr_addr_inc1, fifo_wr_addr_inc2;reg [DEPTH - 1 : 0] fifo_wr_addr_gray, fifo_wr_addr_gray_d1, fifo_wr_addr_gray_d2;reg [DEPTH - 1 : 0] fifo_wr_addr_gray_inc1, fifo_wr_addr_gray_inc2;reg [DEPTH - 1 : 0] fifo_data_wr_cnt;reg [DEPTH - 1 : 0] fifo_rd_addr, fifo_rd_addr_inc1, fifo_rd_addr_inc2;reg [DEPTH - 1 : 0] fifo_rd_addr_gray, fifo_rd_addr_gray_d1, fifo_rd_addr_gray_d2;reg [DEPTH - 1 : 0] fifo_rd_addr_gray_inc1;reg [DEPTH - 1 : 0] fifo_data_rd_cnt;//写地址计算always @(posedge clk_wr) beginif(!rstn_wr) beginfifo_wr_addr <= 'h0;fifo_wr_addr_inc1 <= 'h0;fifo_wr_addr_inc2 <= 'h0;fifo_wr_addr_gray <= 'h0;overflow <= 0;endelse beginif(wr_en) beginif(!full) beginfifo_wr_addr <= fifo_wr_addr + 1;   //当前写入地址fifo_wr_addr_inc1 <= fifo_wr_addr + 2;fifo_wr_addr_inc2 <= fifo_wr_addr + 3;fifo_wr_addr_gray <= bin2gray(fifo_wr_addr + 1);    //当前写入地址的gray码endelse beginoverflow <= 1;endendif(!full) beginoverflow <= 0;endelse beginoverflow <= overflow;endendend// 读地址计算always @(posedge clk_rd) beginif(!rstn_rd) beginfifo_rd_addr <= 'h0;fifo_rd_addr_inc1 <= 'h0;fifo_rd_addr_inc2 <= 'h0;fifo_rd_addr_gray <= 'h0;endelse beginif(rd_en) beginif(!empty) beginfifo_rd_addr <= fifo_rd_addr + 1;   //当前读出地址fifo_rd_addr_inc1 <= fifo_rd_addr + 2;fifo_rd_addr_gray <= bin2gray(fifo_rd_addr + 1);    //当前读出地址的gray码endendendendgenerateif(ASYNC) begin : async_ctrl// 同步读地址always @(posedge clk_wr) beginif(!rstn_wr) beginfifo_rd_addr_gray_d1 <= 'h0;fifo_rd_addr_gray_d2 <= 'h0;endelse beginfifo_rd_addr_gray_d1 <= fifo_rd_addr_gray;fifo_rd_addr_gray_d2 <= fifo_rd_addr_gray_d1;endend// 同步写地址always @(posedge clk_rd) beginif(!rstn_wr) beginfifo_wr_addr_gray_d1 <= 'h0;fifo_wr_addr_gray_d2 <= 'h0;endelse beginfifo_wr_addr_gray_d1 <= fifo_wr_addr_gray;fifo_wr_addr_gray_d2 <= fifo_wr_addr_gray_d1;endendgenerate if(DATA_CNT_RD_EN) begin//写指针的格雷码减去读指针的格雷码即剩余可读出的数据数量assign fifo_data_rd_cnt = gray2bin(fifo_wr_addr_gray_d2) - gray2bin(fifo_rd_addr_gray);endelse beginassign fifo_data_rd_cnt = 0;endendgenerateendelse begin : sync_ctrlgenerate if(DATA_CNT_RD_EN) begin//写指针减去读指针即剩余可读出的数据数量assign fifo_data_rd_cnt = fifo_wr_addr - fifo_rd_addr;endelse beginassign fifo_data_rd_cnt = 0;endendgenerateendendgenerategenerate if(DATA_CNT_WR_EN) begin//总空间大小减去已使用的空间大小即剩余可写入的空间assign fifo_data_wr_cnt = 2**DEPTH - fifo_data_rd_cnt;endelse beginassign fifo_data_wr_cnt = 0;endendgenerate// I/O Connect //assign ram_wr_en = wr_en;assign ram_wr_data = wr_data;assign ram_wr_addr = fifo_wr_addr;assign ram_data_wr_cnt = fifo_data_wr_cnt;assign ram_rd_en = rd_en;assign ram_rd_data = rd_data;assign ram_rd_addr = fifo_rd_addr;assign ram_data_rd_cnt = fifo_data_rd_cnt;// 空满状态都可以用gray码计算// 满、将满通过wr地址判断assign alfull = (bin2gray(fifo_wr_addr_inc2) == fifo_rd_addr_gray_d2) ? 1 : 0;assign full = (bin2gray(fifo_wr_addr_inc1) == fifo_rd_addr_gray_d2) ? 1 : 0;// 空、将空通过rd地址判断assign alempty = (fifo_wr_addr_gray_d2 == bin2gray(fifo_rd_addr_inc1)) ? 1 : 0;assign empty = (fifo_wr_addr_gray_d2 == fifo_rd_addr_gray) ? 1 : 0;endmodule

四、仿真波形

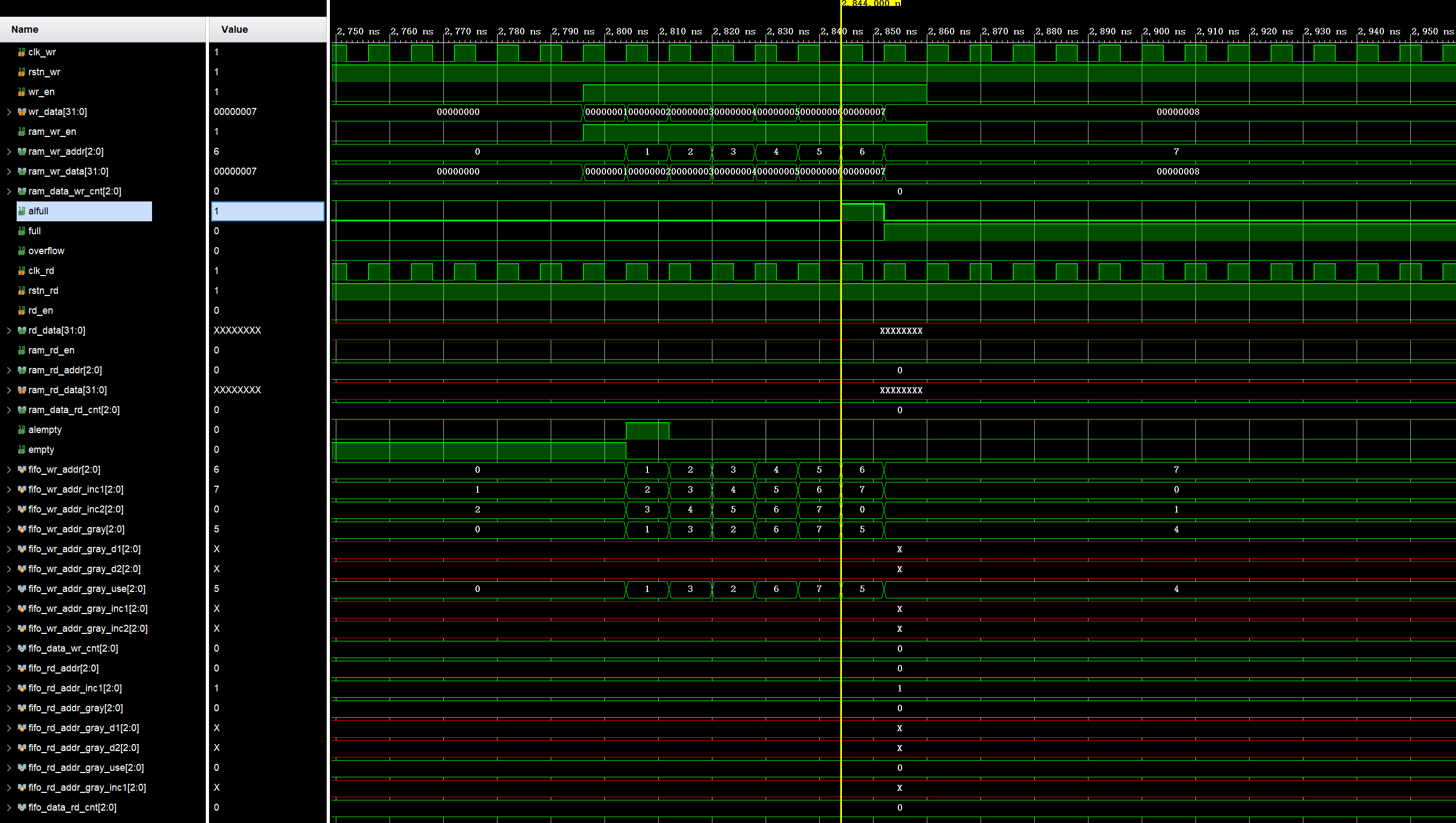

同步fifo配置的仿真波形如下：
