零基础从头教学Linux（Day 15）

五、路由器配置

网络层作用：

定位，路由，流控；

封装IP头部

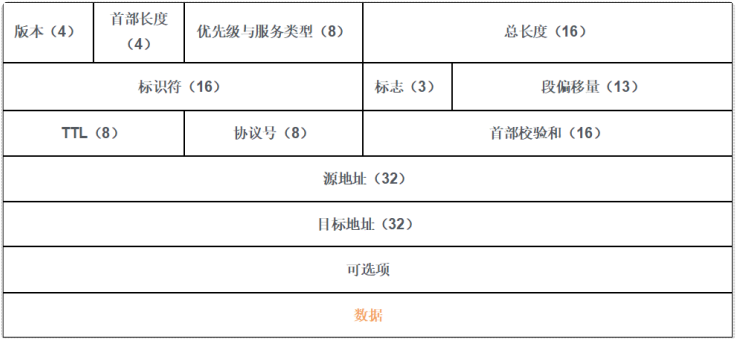

1、IP数据包格式

MAX TTL（每经过一个路由器减1）：

windows： 128

linux：64

网络设备：255

2、广播与广播域

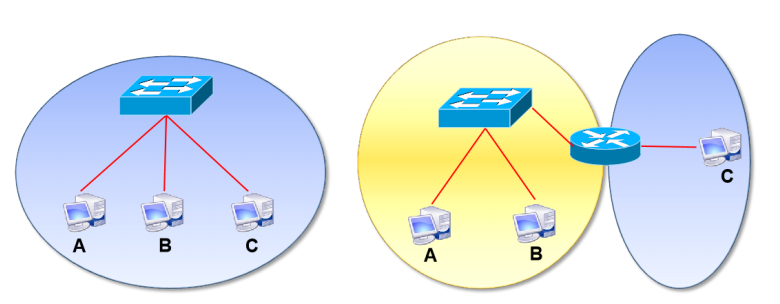

2.1 广播与广播域

广播：将广播地址做为目的地址的数据帧

广播域：网络中能接收到同一个广播所有节点的集合

2.2 MAC地址广播

广播地址为FF-FF-FF-FF-FF-FF

2.3 IP地址广播

广播MAC地址为FF-FF-FF-FF-FF-FF

广播IP地址为IP地址网段的广播地址

3、ARP协议

Address Resolution Protocol，地址解析协议

将一个已知的IP地址解析成MAC地址

3.1、ARP协议工作原理

1.PC1发送数据给PC2，查看缓存没有PC2的MAC地址

2.PC1发送ARP请求消息（广播）

3.所有主机收到ARP请求消息

4.PC2回复ARP应答（单播）

5.其他主机丢弃

6.PC1将PC2的MAC地址保存到缓存中，发送数据

3.2、查看arp缓存的命令

超时时间：120s

Windows系统中的ARP命令

arp -a：#查看ARP缓存表
arp -d：#清除ARP缓存
#ARP绑定
arp -s IP地址 MAC地址
##绑定arp的原因：防止arp欺骗和攻击

Cisco系统中的ARP命令

#查看ARP缓存表
Router#show arp
#清除ARP缓存
Router#clear arp-cache
#ARP绑定
Router(config)#arp ip-address mac-address arpa

4、CISCO路由器配置

设备连线口诀：

路由器与PC机是同种设备

同种设备用交叉线

异种设备用直通线

交换机之间两者皆可

4.1、路由的概念

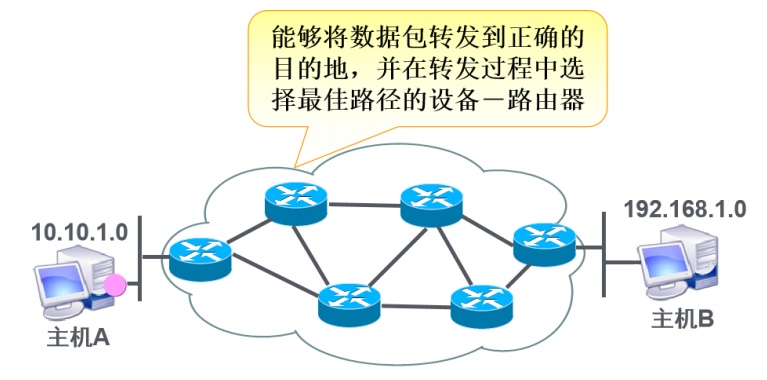

跨越从源主机到目标主机的一个互联网络来转发数据包的过程

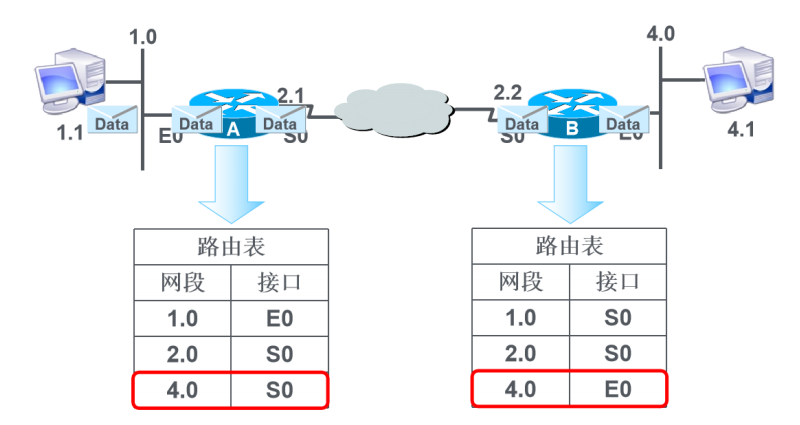

4.2、路由器的工作原理

4.3 路由表的形成

路由表

• 路由器维护的路由条目集合
• 路由器依据路由表进行路径选择

路由表形成方式

• 直连网段
  • 配置IP地址且端口状态UP时，自动生成直连路由

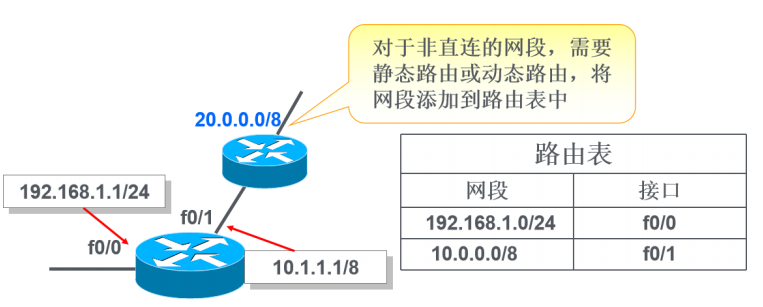

• 非直连网段
  • 静态配置
  • 动态学习
  •

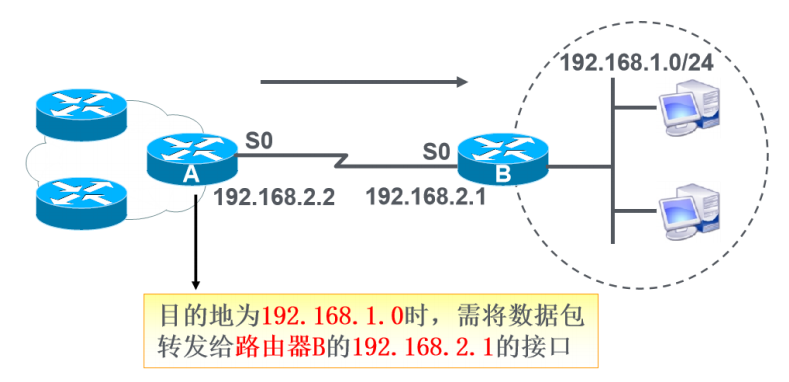

4.4 静态路由

• 由管理员手动配置的单向路由
• 灵活性较差
•

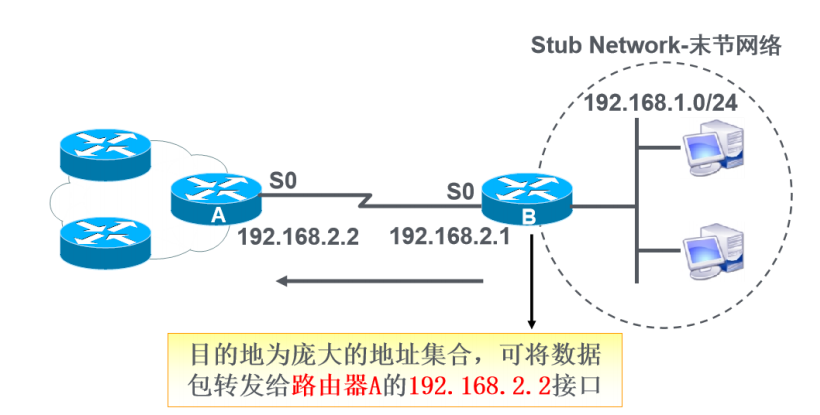

4.5 默认路由

• 当路由表中无匹配的目标网络条目时，数据包将被转发至默认路由接口
•

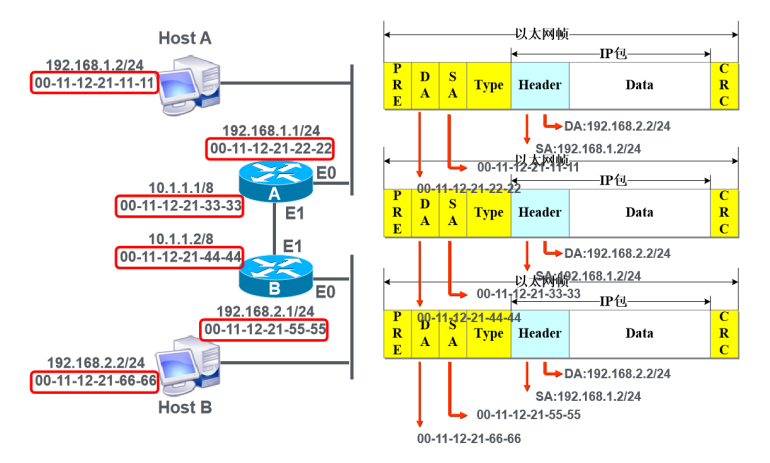

4.6 路由器转发数据包的过程

• 保持IP地址不变
• 改变MAC地址
•

4.7 交换与路由对比

特性	路由	交换
工作层级	网络层	数据链路层
转发依据	路由表	MAC地址表
主要功能	路由选择与转发	硬件转发

4.8、静态路由和默认路由的配置

静态路由的配置

Router(config)# ip route network mask {address | interface}

默认路由的配置

Router（config）# ip route 0.0.0.0 0.0.0.0 address

配置实例

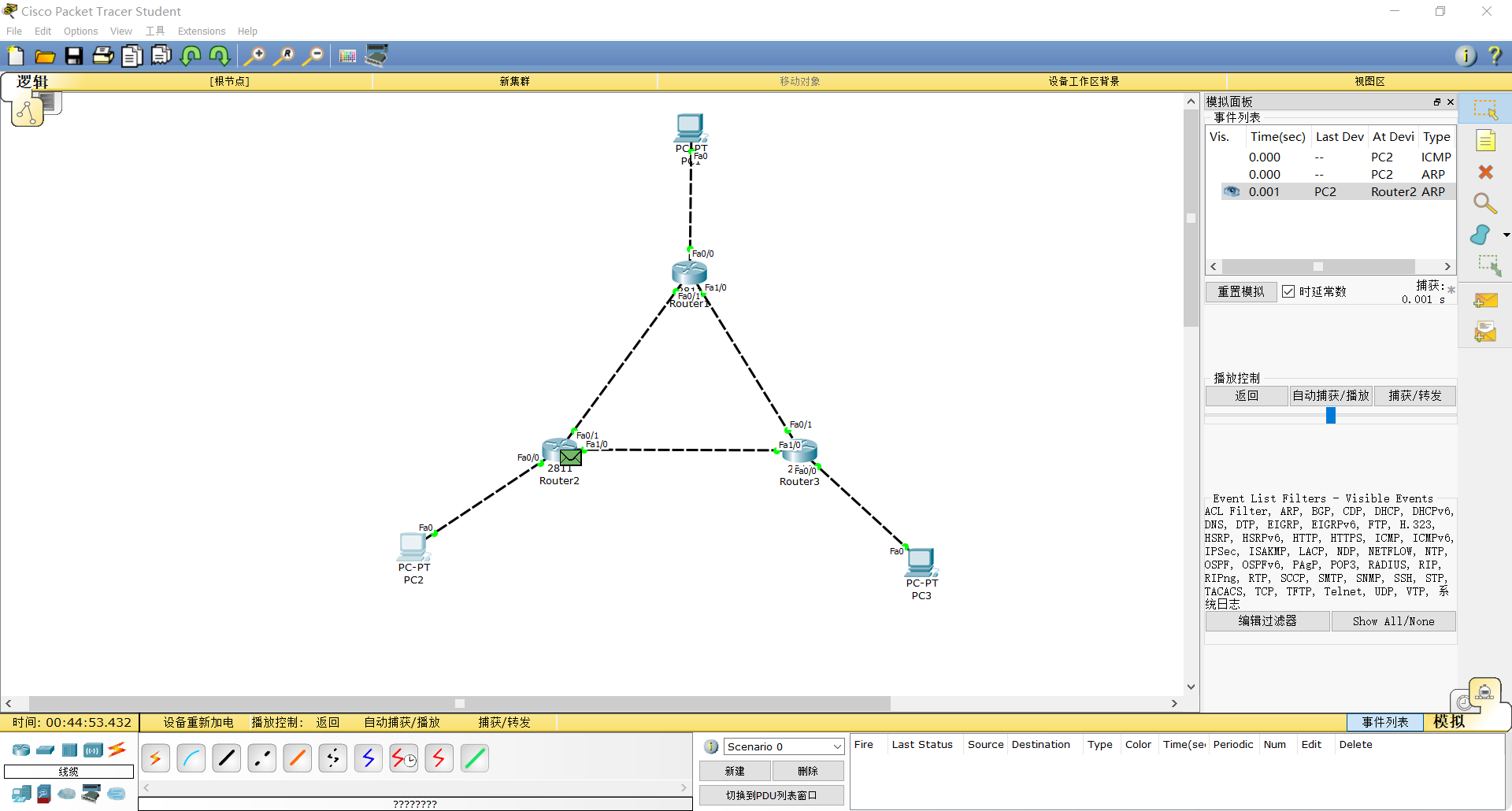

1）实现两台主机互通

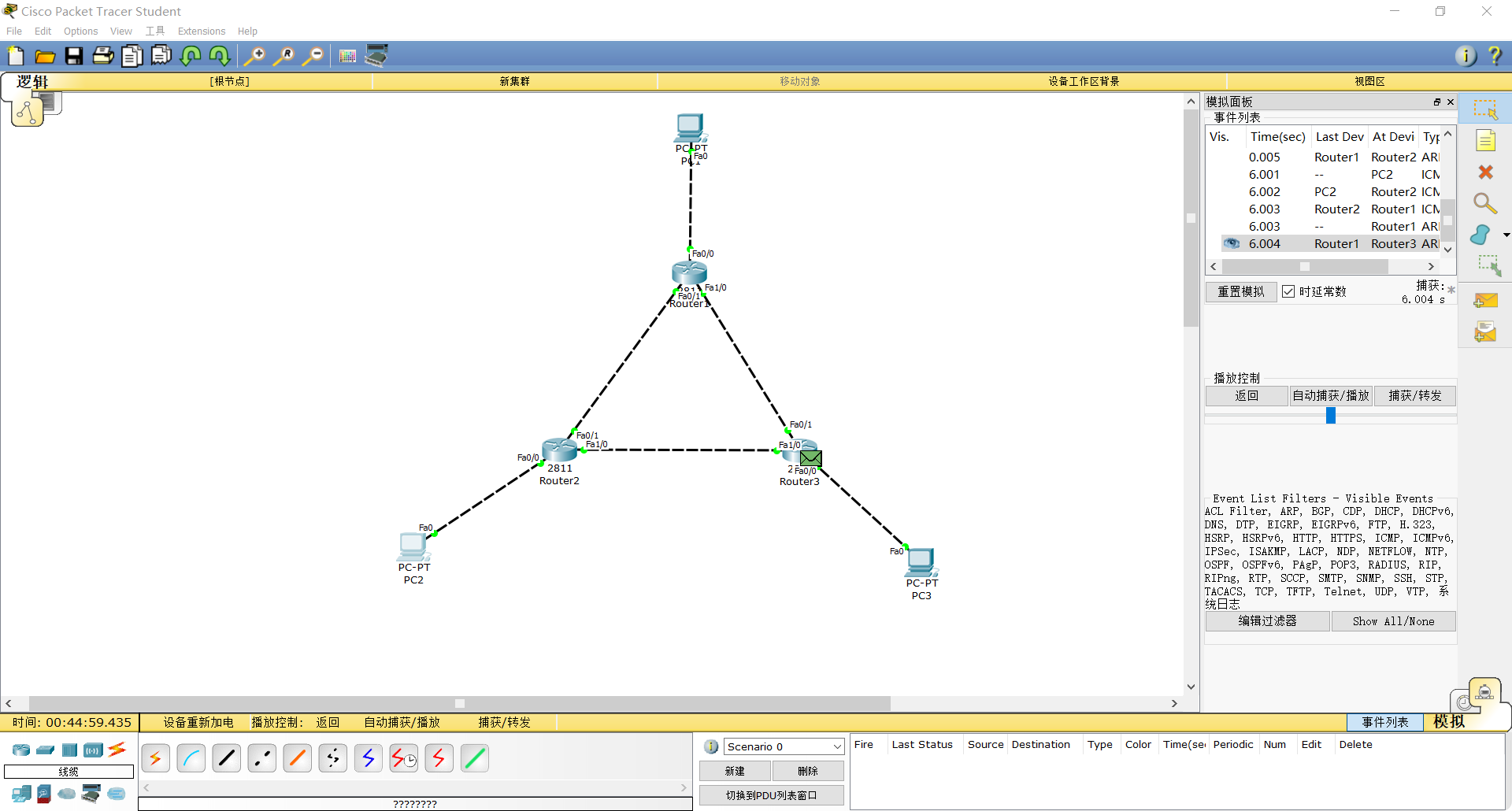

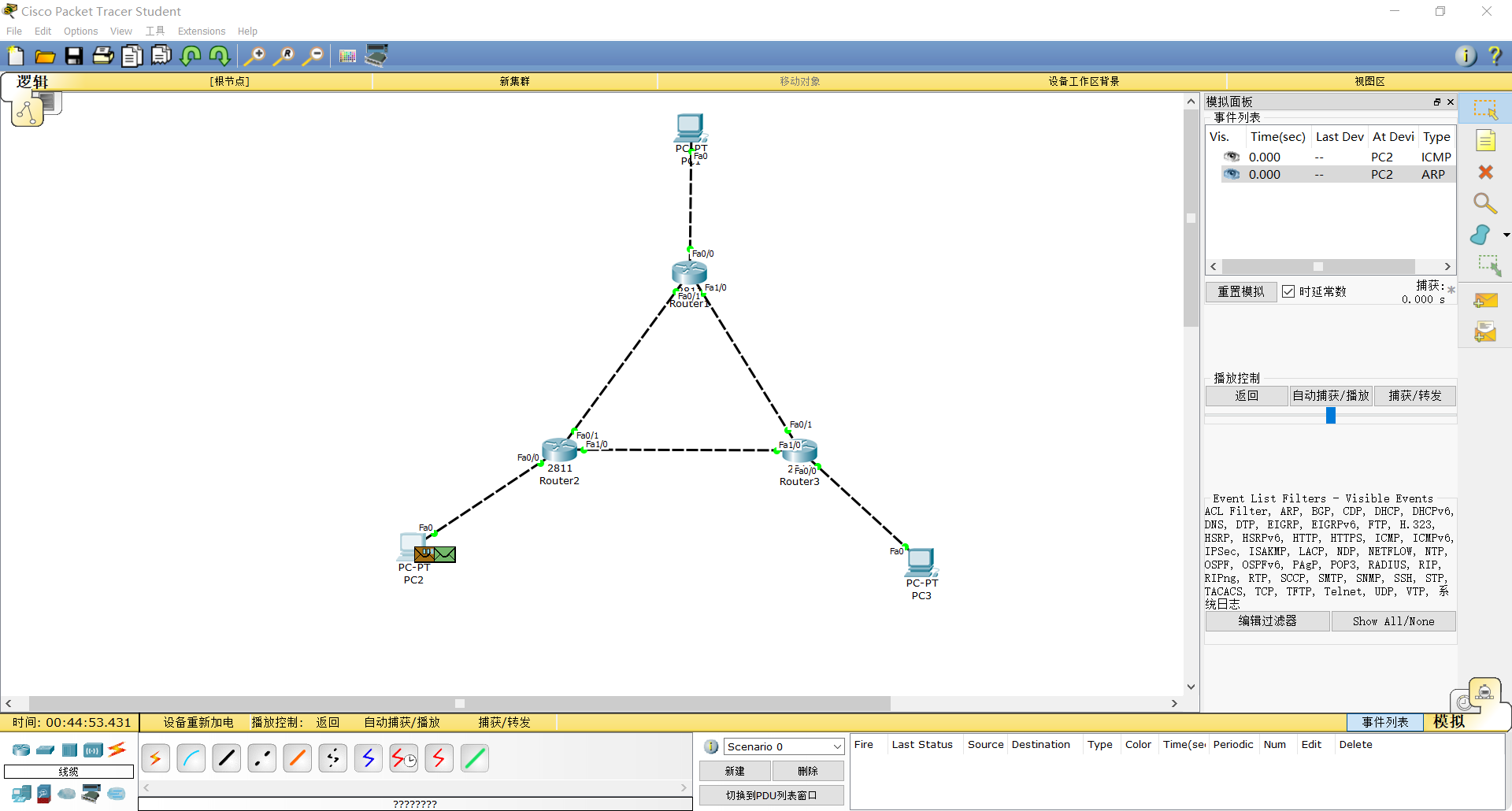

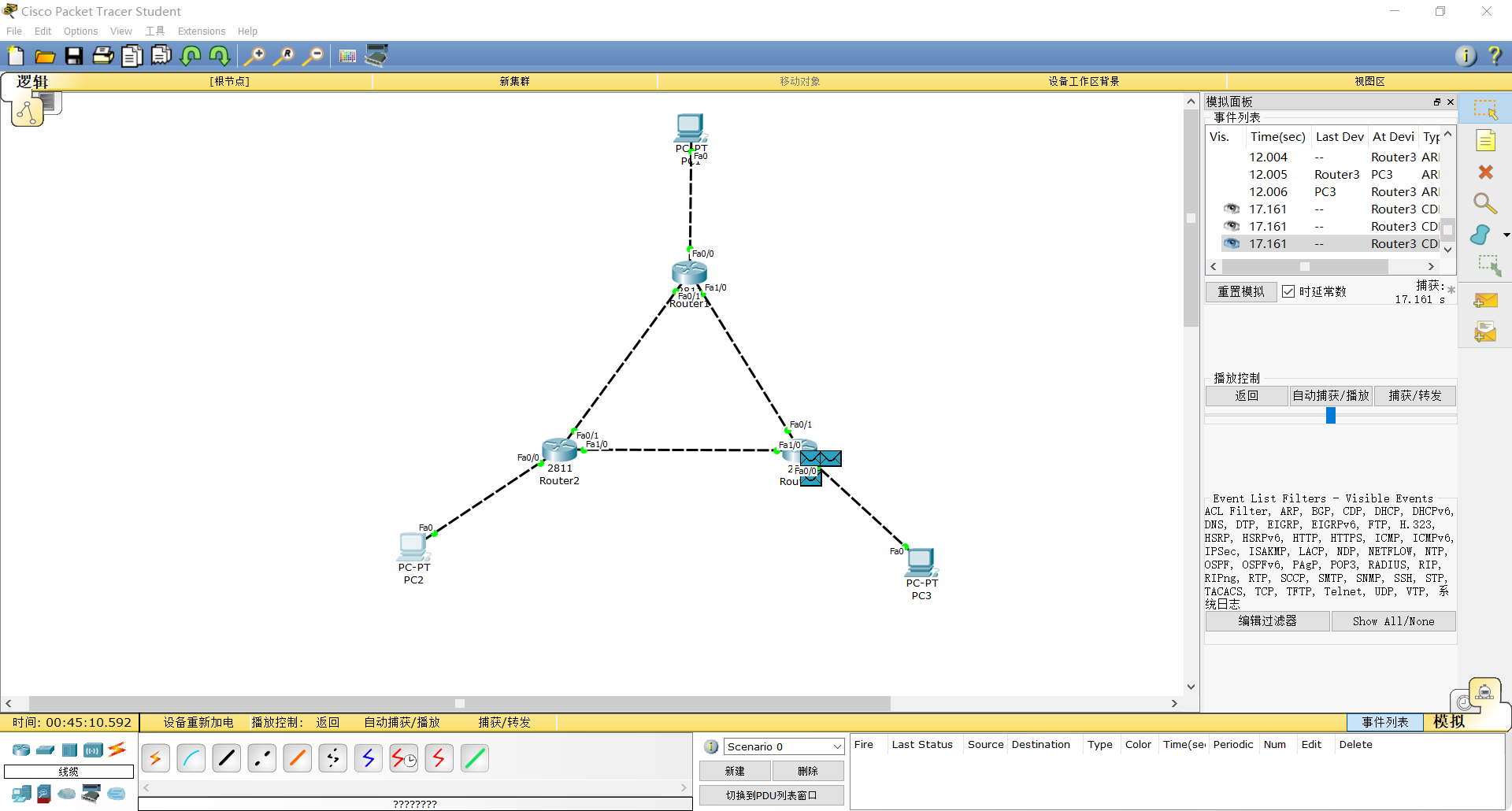

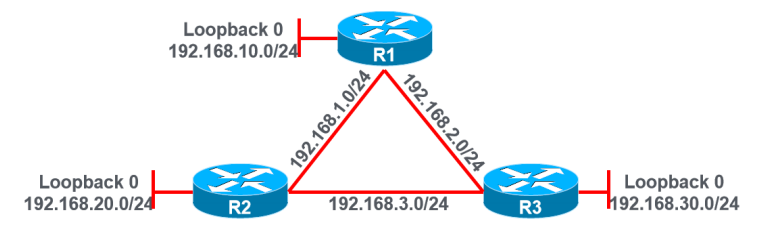

2）配置静态路由实现全网互通

20网段-->30网段：
R2-->R1-->R3
30网段-->20网段：
R3-->R2
10网段-->20网段：
R1-->R2
20网段-->10网段：
R2-->R3-->R1
