ADSP-21565开发板和ADSP-21569开发板的底板设计区别

作者的话

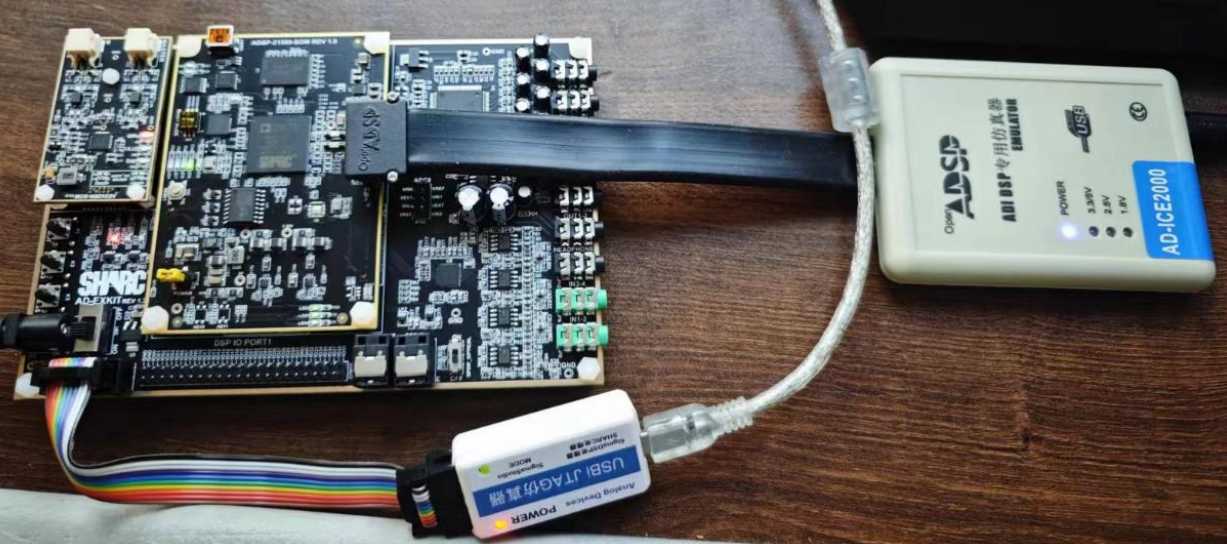

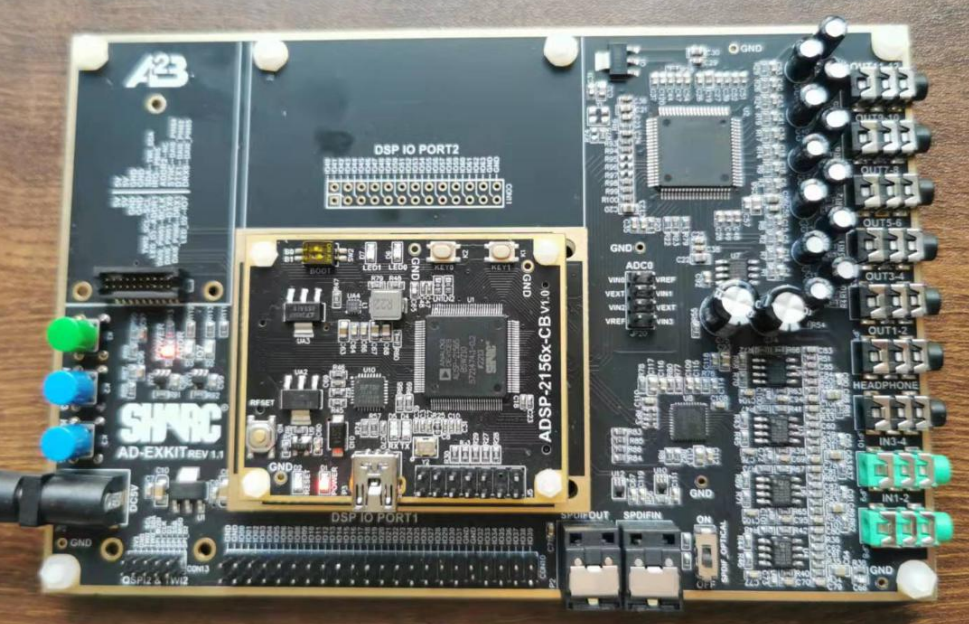

我们用ADSP-21565和ADSP-21569开发板，底板是同一块板，核心板不同，具体还有什么区别？

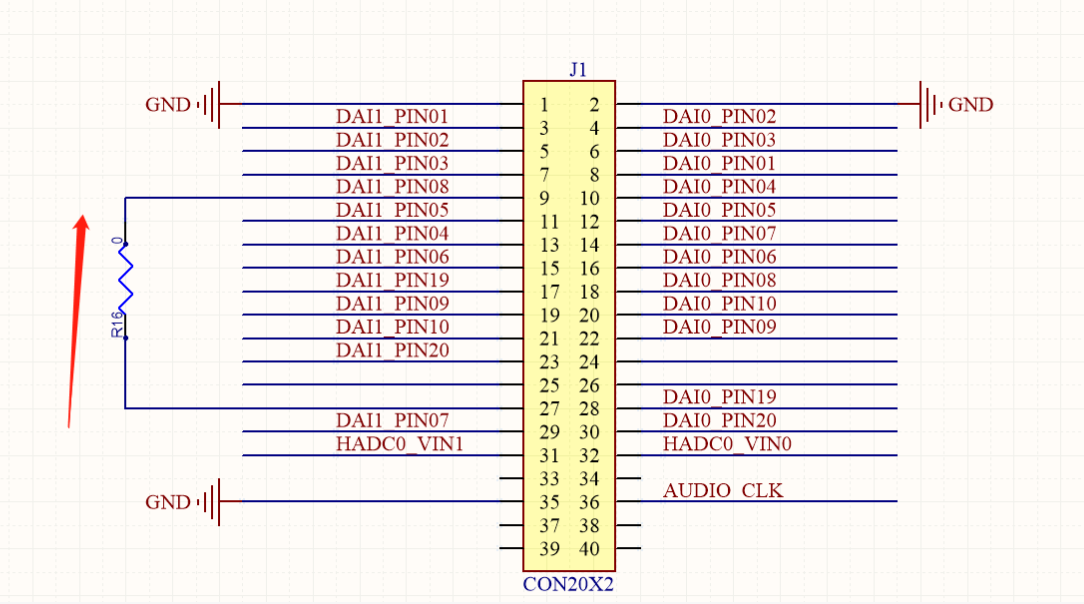

看上去都是同一块底板，但是请注意，21565核心板上，如下图：

9和27是连起来的。

27脚是DAI1_PIN12，但21565是没有这个管脚的，只有21569有。

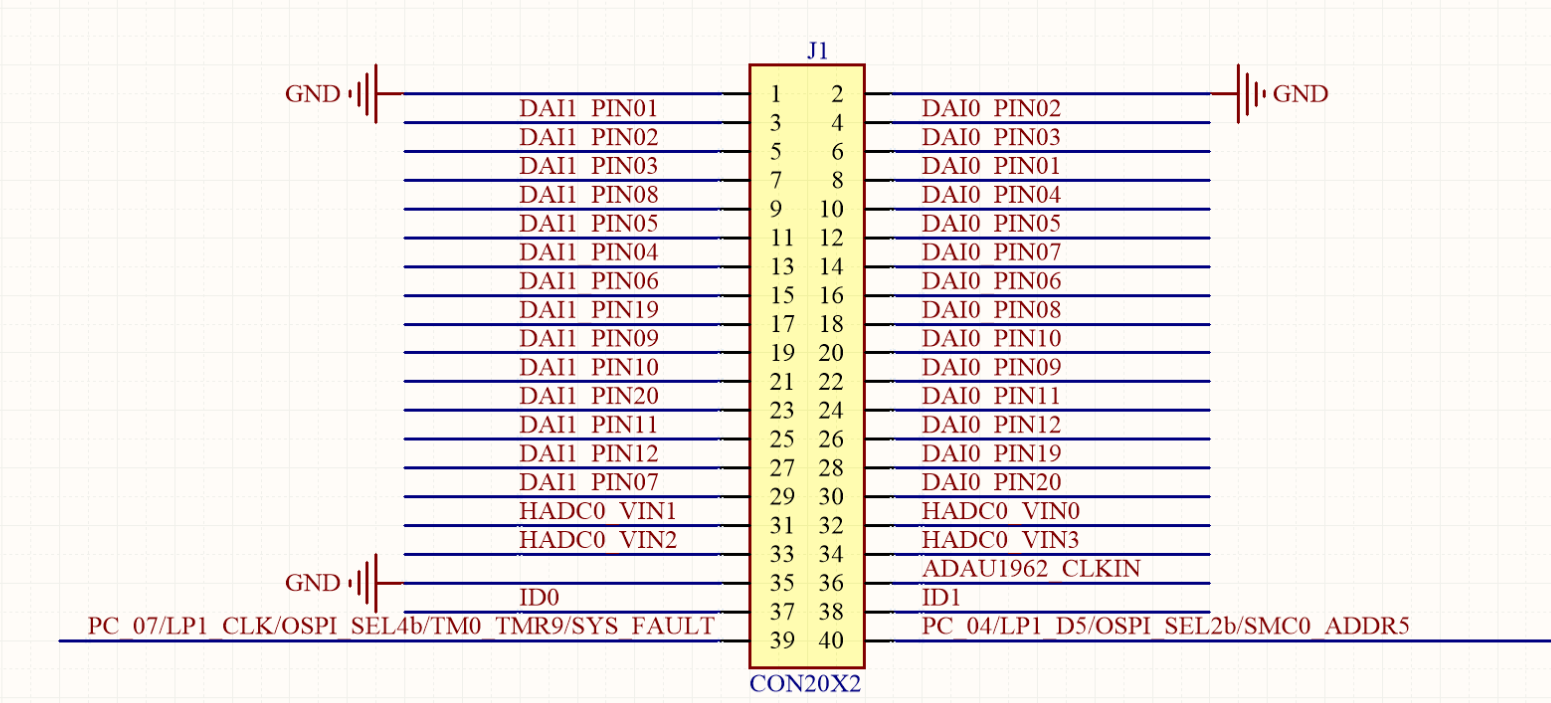

再放一张图对比一下，下图是21569的原理图：

你会发现底板同样的一个接插件，565有一些管脚是没有的，而569有。

21565的板这样设计是为了能够兼容同一块底板，所以大家看21565的程序，比对原理图的时候，要特别注意这里。
