PHP如何使用JpGraph生成折线图？

news 2025/8/20 7:04:57

        JpGraph是一个功能强大的PHP图表库，它通过封装GD库函数，为开发者提供了简单高效的数据可视化解决方案。作为专门用于绘制统计图的面向对象库，JpGraph支持创建折线图、柱状图、饼图等20余种图表类型，并能自动处理坐标轴、刻度、图例等元素。在PHP生态中，JpGraph因其易用性和灵活性成为数据可视化领域的重要工具，广泛应用于电商销售分析、金融数据展示、科研统计等场景。其核心价值在于将复杂的数据转化为直观的图形呈现，帮助决策者快速把握数据特征。使用JpGraph生成折线图通常包含三个步骤：首先准备数据数组，然后实例化Graph类并设置图表属性，最后通过Stroke()方法输出图像。在日常生活中，这类技术被用于呈现股票走势、疫情曲线、运动健康数据等动态变化信息，使抽象数据变得一目了然。随着大数据时代的到来，JpGraph这类工具在提升数据传达效率方面发挥着不可替代的作用。

        PHP使用JpGraph库生成折线图是其中一项基础的应用技术，其生成过程主要包含四个关键环节：首先需要加载核心类文件（如jpgraph.php和jpgraph_line.php），然后创建包含统计数据的数组（如$ydata=array(12,28,19,...)）；接着通过实例化Graph类设置画布尺寸、坐标系类型（如SetScale("textlin")）以及图表标题、坐标轴说明等基础属性；之后用LinePlot类绘制折线并配置线条颜色、标记点样式等可视化元素；最终调用Stroke()方法输出图像或保存为文件。这项技术在现实生活中使用非常广泛：电商平台常用其呈现月度销售额波动曲线，医疗机构通过体温变化折线图监测患者康复进程，气象部门则借助它展示气温走势预测，教育机构也会用折线图分析学生成绩变化趋势。这种数据可视化方式将抽象数字转化为直观图形，极大提升了信息传达效率。

一、初步了解PHP如何使用JpGraph画折线图

想象你开了一家奶茶店，每个月都要记录各种奶茶的销量。如果只用数字表格记录，老板很难一眼看出哪种奶茶卖得好、哪个月是旺季。这时候，折线图就像一位会讲故事的销售助理，把枯燥的数字变成起伏的曲线，让你瞬间看懂生意走势。

（一）JpGraph是什么？

JpGraph就像一套神奇的"画图工具套装"，专门帮PHP程序员把数据变成漂亮的图表。它把复杂的画图步骤（比如计算坐标、描点连线）都打包好了，你只需要告诉它："我要画去年四季度的奶茶销量折线图"，它就能自动生成。

好比做蛋糕：

  • 自己用面粉鸡蛋从头做 = 用PHP的GD库手动画图（复杂）

  • 用预拌粉 = JpGraph（简单快捷）

  • 直接买成品蛋糕 = 用现成的图表网站（但不够灵活）

（二）画折线图的五个生活化步骤

1. 准备食材：导入工具包

就像做菜要先备齐调料，用JpGraph前要先加载两个核心文件：

require_once 'jpgraph/src/jpgraph.php';  // 基础工具（相当于锅具）
require_once 'jpgraph/src/jpgraph_line.php'; // 折线图专用工具（相当于炒勺）:ml-citation{ref="1,5" data="citationList"}

2. 准备数据：记录奶茶销量

假设我们要比较"珍珠奶茶"和"芝士奶盖"的季度销量：

$珍珠奶茶 = array(120, 150, 180, 90);  // 春夏秋冬的销量
$芝士奶盖 = array(80, 110, 150, 200); :ml-citation{ref="3,7" data="citationList"}

这就像在记账本上写下每个月的销售数字。

3. 准备画布：设置图表参数

$graph = new Graph(600, 400); // 创建600x400像素的画布
$graph->SetScale('textlin');  // 设置坐标轴类型（文字+数字）
$graph->title->Set('季度奶茶销量对比'); // 加标题:ml-citation{ref="5,7" data="citationList"}

相当于：

  • 选一张合适大小的纸（600x400）

  • 画上横竖坐标线（SetScale）

  • 写上"2023年奶茶销量"的标题

4. 绘制折线：把数据变成曲线

$line1 = new LinePlot($珍珠奶茶); // 用珍珠奶茶数据画第一条线
$line1->SetColor('red'); // 设为红色
$line2 = new LinePlot($芝士奶盖); // 第二条线
$line2->SetColor('blue'); // 设为蓝色:ml-citation{ref="1,7" data="citationList"}

这就像：

  • 用红笔把珍珠奶茶的销售点连起来

  • 用蓝笔连芝士奶盖的点

  • 不同颜色让老板一眼分清两种产品

5. 上菜：生成最终图表

$graph->Add($line1); // 把第一条线加到图表
$graph->Add($line2); // 加第二条线
$graph->Stroke();    // 输出图像:ml-citation{ref="3,5" data="citationList"}

相当于把画好的图表裱起来挂在店里，让所有人都能看到。

（三）实际应用场景

  1. ‌电商分析‌：就像奶茶店，淘宝店主可以用它看"羽绒服"和"短袖"的月销量对比，决定什么时候该上新品。

  2. ‌健康监测‌：健身APP用折线图显示用户体重变化，那条向下的曲线比数字更有激励效果。

  3. ‌股票走势‌：证券公司用不同颜色的线表示"茅台"和"腾讯"的股价变化，投资者一眼就能比较。

  4. ‌学生成绩‌：老师用折线图展示全班数学成绩进步趋势，上升的曲线比"平均分+5分"更直观。

（四）为什么选择JpGraph？

  1. ‌省时间‌：原本需要写100行代码的工作，现在10行就能搞定。

  2. ‌专业美观‌：自动处理了坐标刻度、图例位置等细节，比手工画的更规范。

  3. ‌灵活定制‌：就像奶茶可以调甜度，图表也能调整颜色、线型、字体等。

  4. ‌中文友好‌：虽然默认不支持中文，但通过iconv('UTF-8','GB2312')转码就能显示中文标题。

（五）常见问题类比

‌中文乱码‌：就像外国厨师看不懂中文菜谱，JpGraph默认只认英文字符。解决方法是在写中文时"翻译"一下：

$graph->title->Set(iconv('UTF-8','GB2312','奶茶销量')); :ml-citation{ref="3,9" data="citationList"}

‌图片不显示‌：可能因为"厨房工具不全"（服务器没装GD库），需要联系空间商开启。

‌线条重叠‌：就像两杯奶茶倒在一起分不清，可以调整Y轴范围或使用双Y轴：

$graph->SetY2Scale('lin'); // 添加右侧Y轴:ml-citation{ref="1,7" data="citationList"}

总结来说，用JpGraph画折线图就像请了一位专业的数据可视化厨师——你只需要提供原料（数据），它就能烹饪出既美观又有营养（信息量）的图表大餐，帮助你和你的客户/老板更轻松地"消化"复杂数据。

二、准备工作：安装JpGraph

JpGraph是基于PHP的图表库，使用JpGraph需先下载并配置到项目中。安装JpGraph图形库需要完成以下步骤：

‌环境准备‌

  • 确保PHP版本≥4.04（推荐PHP5+）且已启用GD库（需2.0+版本），可通过phpinfo()函数验证GD库支持

  • Linux系统需额外安装php-gd扩展包：sudo apt-get install php-gd

‌下载库文件‌

  • 从官网(http://jpgraph.net/download/)获取最新压缩包（如jpgraph-4.x.x.tar.gz）

  • Windows用户可直接解压到web目录（如D:\wampserver\www\jpgraph）

  • Linux用户建议解压到系统PHP库目录：/usr/share/php/

‌配置路径‌

  • ‌全局配置‌：修改php.ini文件，在include_path添加库路径（如include_path=".;D:\wampserver\www\jpgraph\src"）

  • ‌局部配置‌：仅复制src文件夹到项目目录，使用时直接引用

配置中文

      php使用jpgraph生成图表时会出现中文乱码的现象，要解决这个问题，需修改三个文件：jpgraph_ttf.inc.php，jpgraph_legend.inc.php，jpgraph.php（三个文件都在jpgraph\src文件夹里）

‌    1、jpgraph_ttf.inc.php修改‌

  • 定位define('CHINESE_TTF_FONT','bkai00mp.ttf')定义语句（通常在文件头部常量定义区域）
  • 修改为黑体字体定义：define('CHINESE_TTF_FONT','simhei.ttf')
// define('CHINESE_TTF_FONT','bkai00mp.ttf')；// 原配置
define('CHINESE_TTF_FONT','simhei.ttf')； // 修改后

    2、jpgraph_legend.inc.php修改‌

  • 查找类属性$font_family定义
  • 将默认字体改为中文常量：将public $font_family=FF_DEFAULT改成public $font_family=FF_CHINESE
// public $font_family=FF_DEFAULT// 原配置
public $font_family=FF_CHINESE // 修改后

修改后图例将自动使用中文字体渲染。

      3、jpgraph.php修改（和jpgraph_legend.inc.php修改内容相同）‌

  • 查找类属性$font_family定义
  • 将默认字体改为中文常量：将public $font_family=FF_DEFAULT改成public $font_family=FF_CHINESE
// public $font_family=FF_DEFAULT // 原配置
public $font_family=FF_CHINESE // 修改后

目录权限设置‌

  • 创建缓存目录（如/tmp/jpgraph_cache/）并确保PHP有写入权限

  • 配置字体路径（Windows为c:/windows/fonts，Linux为/usr/share/fonts）

‌验证安装‌

  • 重启Apache/Nginx服务：sudo systemctl restart apache2

  • 运行示例程序（如src/Examples下的脚本）测试图表生成功能

常见问题解决方案：

  • 图片生成失败时检查GD库是否支持PNG/JPEG格式

  • Linux环境下注意SELinux可能限制目录访问权限

三、PHP使用JpGraph生成折线图的完整示例代码

<?php
require_once 'jpgraph/src/jpgraph.php';
require_once 'jpgraph/src/jpgraph_line.php';
// 数据准备
$months = ['1月','2月','3月','4月','5月','6月','7月','8月','9月','10月','11月','12月'];
$students = [45, 62, 78, 92, 105, 120, 135, 110, 95, 80, 65, 50];
// 创建图表
$graph = new Graph(800, 400);
$graph->SetScale("textlin");
$graph->title->SetFont(FF_CHINESE);
$graph->SetMargin(50, 50, 60, 100); // 边距：左,右,上,下
// 坐标轴设置
$graph->xaxis->SetTickLabels($months);
$graph->xaxis->SetLabelAngle(45);
$graph->yaxis->title->SetFont(FF_CHINESE);
$graph->yaxis->title->Set('人数');
// 创建折线
$lineplot = new LinePlot($students);
$lineplot->SetColor("forestgreen");
$lineplot->SetWeight(2);
// 组装图表
$graph->Add($lineplot);
$graph->title->Set('2025年度PHP高级班报名趋势');
$graph->Stroke();
?>

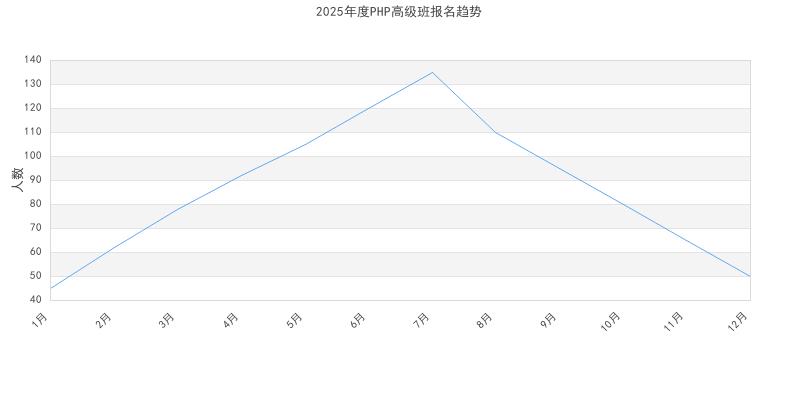

效果图：

四、示例代码详解

示例是以"软件学院全年PHP高级班报名人数统计"为例，我们分步骤详解每个环节：

（一）加载核心文件

// 解压后引入核心文件
require_once 'jpgraph/src/jpgraph.php';
require_once 'jpgraph/src/jpgraph_line.php';

这是JpGraph库初始化时引入的两句核心代码，下面是详细解析：

1. require_once语句解析

‌语法结构：‌

require_once '文件路径';

‌参数说明：‌

  • '文件路径'：字符串类型，指定要引入的PHP文件路径，可以是：

    • 相对路径（如'jpgraph/src/jpgraph.php'）

    • 绝对路径（如'/var/www/html/jpgraph/src/jpgraph.php'）

    • URL形式（不推荐，需allow_url_include开启）

‌功能特点：‌

  • 与require的区别：_once后缀确保文件只被引入一次，避免重复定义错误

  • 与include_once的区别：引入失败时会产生致命错误（E_COMPILE_ERROR）而非警告

2. 引入的第一个文件：jpgraph.php

‌文件作用：‌

  • JpGraph库的"心脏文件"，包含：

    • 基础图形功能（如画布、坐标轴、图例等）

    • 核心类定义（Graph、Axis等）

    • 常量定义（颜色、线型等）

    • 错误处理机制

‌典型内容结构：‌

class Graph { /* 图表基类 */ }
class Axis { /* 坐标轴类 */ }
define('DEFAULT_WIDTH', 400); /* 默认宽度 */
// 其他3000+行核心代码...

‌注意事项：‌

  1. 必须最先引入，否则后续功能无法使用

  2. 文件大小通常较大（100KB+），在生产环境应考虑使用OPcache

  3. 依赖GD库，未安装会导致致命错误

3. 引入的第二个文件：jpgraph_line.php

‌文件作用：‌

  • 折线图专用扩展，提供：

    • LinePlot类（折线图绘制核心）

    • 折线样式控制方法

    • 数据标记功能

    • 平滑曲线算法

‌典型类方法：‌

class LinePlot {public function SetColor($aColor) { /* 设置线色 */ }public function SetWeight($aWeight) { /* 设置线宽 */ }// 其他40+个专用方法...
}

‌依赖关系：‌

  • 必须‌在jpgraph.php之后‌引入

  • 单独引入无效，必须配合主文件使用

4、完整参数对照表

参数/组件类型可选值示例默认值说明
require_once路径字符串'path/to/file.php'无使用正斜杠(/)兼容所有系统
jpgraph.php版本文件3.x/4.x无v4.x需PHP5.6+，v3.x支持PHP4
路径格式字符串相对/绝对无推荐使用__DIR__.'/path'确保准确性

5、实际应用示例解析

// 标准引入方式（假设安装在项目子目录）
require_once __DIR__.'/jpgraph/src/jpgraph.php';
require_once __DIR__.'/jpgraph/src/jpgraph_line.php';
// 安全增强写法（添加存在性检查）
$jpGraphPath = __DIR__.'/jpgraph/src/';
if(!file_exists($jpGraphPath.'jpgraph.php')) {die('JpGraph库未正确安装');
}
require_once $jpGraphPath.'jpgraph.php';
require_once $jpGraphPath.'jpgraph_line.php';

这两行看似简单的引入语句，实际上是JpGraph图表生成的基石。理解它们的运作机制和注意事项，能够帮助开发者避免80%的初始化错误，为后续的图表制作奠定坚实基础。正确的引入顺序和路径处理，往往是成功使用JpGraph的第一步。

（二）数据准备‌

示例数据（12个月报名人数）
$months = ['1月','2月','3月','4月','5月','6月','7月','8月','9月','10月','11月','12月'];
$students = [45, 62, 78, 92, 105, 120, 135, 110, 95, 80, 65, 50];

第一句代码

  • ‌作用‌：存储X轴12个月的显示标签
  • ‌结构‌：索引数组，包含12个中文字符串元素

第二句代码

  • ‌作用‌：存储各月份对应的报名人数
  • ‌结构‌：索引数组，包含12个整数值

（三）创建图表对象‌

1. 初始化画布

$graph = new Graph(800, 400);

这是 PHP 中使用 JpGraph 图表库创建图表对象的实例化语句，其核心功能是：

‌对象创建‌：

  • 实例化 JpGraph 的 Graph 类
  • 创建图表绘制的内存画布空间

‌参数作用‌：

  • 800：设定图表宽度为 800 像素
  • 400：设定图表高度为 400 像素

‌底层行为‌：

  • 分配 800×400 像素的 GD 图像资源
  • 初始化坐标系系统（默认左上角为原点）
  • 设置默认边距和背景色

‌后续影响‌：

  • 生成的 $graph 对象将作为容器
  • 后续所有图表元素（坐标轴、图例、数据线等）都需添加到该对象

典型应用场景：需要生成折线图/柱状图等数据可视化图表时，必须先创建此基础画布对象。

语法结构：

new Graph(int $width,   // 图表宽度（像素）int $height,  // 图表高度（像素）[string $cacheFileName = 'auto'] // 可选缓存文件名
)
  • Graph：JpGraph库中的主图表类
  • new：PHP实例化对象的关键字

‌参数详解‌：

参数类型说明
800int画布宽度（像素）
400int画布高度（像素）
'auto'string(可选)自动调整尺寸

2. 设置刻度类型

$graph->SetScale("textlin");

这是 JpGraph 中设置图表坐标轴刻度类型的关键方法，其功能解析如下：

语法结构
$graph->SetScale(string $aXScaleType, [string $aYScaleType = "lin"], [mixed $aXMin=null, mixed $aXMax=null], [mixed $aYMin=null, mixed $aYMax=null])

  • ‌调用对象‌：必须为已实例化的 Graph 类对象

  • ‌返回值‌：无（直接修改对象内部状态）

参数详解
参数位置参数名类型可选值默认值作用描述
1$aXScaleTypestring见下文刻度类型表必填设置X轴刻度类型
2$aYScaleTypestring同X轴"lin"设置Y轴刻度类型
3$aXMinmixed数值/日期null强制X轴最小值
4$aXMaxmixed数值/日期null强制X轴最大值
5$aYMinmixed数值null强制Y轴最小值
6$aYMaxmixed数值null强制Y轴最大值
刻度类型组合表（X/Y轴通用）：
类型值含义适用场景示例
"lin"线性刻度常规数值轴SetScale("lin")
"text"文本标签分类数据轴SetScale("text")
"int"整数刻度离散数据SetScale("int")
"log"对数刻度指数级数据SetScale("log")
组合模式用连接符组合双轴不同刻度SetScale("textlin")
"textlin" 的深层解析

‌      组合含义‌：

  • "text"：X轴使用文本标签（对应数组下标）

  • "lin"：Y轴使用线性数值刻度

‌      关联属性影响‌：

  • 自动激活 $graph->xaxis->SetTickLabels() 方法

  • 触发Y轴自动范围计算（除非手动指定$aYMin/$aYMax）

3. 设置中文字体和图表边距

$graph->title->SetFont(FF_CHINESE);
$graph->SetMargin(50, 50, 60, 100);

第一句代码意为设置图表$graph标题字体为中文。

第二句代码表示对图表对象$graph设置四个方向的边距值，参数按顺时针顺序分别对应：

 ‌     左边界距‌（50像素）：控制图表左侧与画布边缘的空白区域

 ‌     右边界距‌（50像素）：控制图表右侧与画布边缘的空白区域

‌      上边界距‌（60像素）：控制标题/图例与画布顶部的间隔

 ‌     下边界距‌（100像素）：预留X轴标签或底部注释的显示空间

该设置能有效防止图表元素（如坐标轴标签）被截断，同时通过调整边距可优化图表在画布中的视觉平衡。数值单位默认为像素，增大下边距特别适用于需要显示长文本标签的场景。

（四）坐标轴配置‌

$graph->xaxis->SetTickLabels($months);
$graph->xaxis->SetLabelAngle(45);
$graph->yaxis->title->SetFont(FF_CHINESE);
$graph->yaxis->title->Set('人数');

这段代码是使用JpGraph库进行图表X轴和Y轴配置的典型操作，具体解析如下：

$graph->xaxis->SetTickLabels($months)
  • 功能：设置X轴刻度标签
  • 参数：$months应为包含月份名称的数组（如['1月','2月'...]）
  • 作用：将自定义文本标签替代默认的数字刻度，常用于时间序列数据的展示
$graph->xaxis->SetLabelAngle(45)
  • 功能：设置X轴标签倾斜角度
  • 参数：45表示标签顺时针旋转45度
  • 作用：当标签文字较长或密集时，倾斜显示可避免标签重叠，提升可读性

$graph->yaxis->title->SetFont(FF_CHINESE)

  • 功能：设置JpGraph图表Y轴标题的字体样式
  • 参数：FF_CHINESE表示使用中文字体（建议改用FF_SIMSUN）
  • 作用：确保Y轴标题正确显示中文，需配合编码转换使用
$graph->yaxis->title->Set('人数')
  • 功能：设置Y轴标题
  • 参数：字符串'人数'将显示在Y轴左侧
  • 作用：明确标注Y轴数据的单位/含义，这是图表规范性的重要组成部分

典型应用场景：这三个方法常组合使用创建带时间维度的统计图表，比如月度用户增长趋势图，其中X轴显示月份（倾斜避免拥挤），Y轴标注计量单位。

关键方法‌总结表：

方法参数作用
SetTickLabels()array设置分类标签
SetLabelAngle()0-90标签旋转角度（防重叠）
title->Set()string轴标题文本

（五）创建折线图‌

1. 数据绑定

$lineplot = new LinePlot($students);

这句是核心代码。这句代码是实例化一个折线图对象的过程。

这段代码的机制在于通过new LinePlot()创建折线图对象时，就会自动建立数据与坐标轴的智能映射关系，具体表现为三个关键创新点：

‌自动坐标映射引擎‌
当实例化$lineplot = new LinePlot($students)时：

  • 自动将数组索引转换为X轴坐标（如$students[0]对应X轴位置0）
  • 数据值自动映射为Y轴坐标（如值35对应Y轴刻度35）
  • 形成(index,value)坐标对，无需手动计算位置

‌动态绑定机制‌

  • 创建对象时立即绑定数据与坐标轴
  • 后续添加X轴标签（如SetTickLabels()）会自动对齐已有数据点
  • 数据增减时会自动调整坐标比例

‌可视化智能关联‌
假设数据为$students = [20,45,30]，则自动生成：

(0,20)──(1,45)──(2,30)

      X轴标签若设为['周一','周二','周三']，则自动对应：

(周一,20)─(周二,45)─(周三,30)

      这种设计使得开发者只需关注数据本身，坐标转换、比例计算、标签对齐等复杂逻辑全部由LinePlot对象在实例化时自动处理，极大简化了图表开发流程。

2. 样式定制

$lineplot->SetColor("forestgreen");
$lineplot->SetWeight(2); // 线宽

这2行代码是对折线图进行样式设置的简单操作：

SetColor("forestgreen")
把折线颜色设置为森林绿色（也可以用"red"、"#FF0000"这样的颜色值）

SetWeight(2)
设置折线的粗细为2像素（数字越大线越粗）

      相当于给折线图做了两个美容操作：换颜色、调粗细。这些设置会在最终生成图表时生效。

（六）图表组装与输出‌

1. 添加折线到画布

$graph->Add($lineplot);

       $graph->Add($lineplot) 中的 Add() 是一个典型的 ‌图表组装方法‌，属于面向对象编程中的 ‌组合模式‌ 实现。具体解析如下：

‌Add() 的核心作用‌

 ‌   挂载子组件‌
将折线图对象 $lineplot 添加到主图表 $graph 的绘制队列中，类似"把拼图块放到画板上"。

 ‌   数据绑定‌
主图表会接管 $lineplot 的所有数据（如坐标点、颜色、图例等），后续渲染时统一处理。

‌    层级管理‌
支持叠加多个图表对象（如同时添加折线图、柱状图），通过 Add() 顺序控制绘制层级（后添加的图层在上方）。

类比理解‌
  • ‌像PPT插入图表‌：Add() 相当于在PPT页面中插入一个预设好数据的图表模块。
  • ‌像乐高拼接‌：主图表是底板，Add() 是把乐高零件（折线/柱状图等）按需组合到底板上。
‌为什么需要这一步？‌
  • ‌分离设计‌：折线图的样式配置（如 SetColor()）和主图表的布局配置（如标题、坐标轴）是解耦的。
  • ‌动态扩展‌：可以灵活添加/移除子图表，而无需修改主图表代码。

         通俗的理解就是把之前设置好的折线图对象 $lineplot 添加到主图表 $graph 中。相当于："把画好的这条折线（包括它的数据、颜色、粗细、图例等所有设置）放到最终的图表画布上"没有这步操作，折线图就不会显示在最终的图表输出中。这是生成图表前的最后一步组装操作。

        因为前面的$lineplot = new LinePlot($students);这句代码已经使折线图对象 $lineplot 即Y轴数据与主图表 $graph的X轴数据一一对应，完成了映射，但是还没有注入数据，在这里就是完成了数据注入的最后一步。

2. 设置标题

$graph->title->Set('2025年度PHP高级班报名趋势');

      这句代码是用于设置图表标题的属性：

$graph->title->Set('2025年度PHP高级班报名趋势')

  • 功能：设置图表的主标题文字内容为"2025年度PHP高级班报名趋势"
  • 类比：相当于给图表加了个"名字标签"

3. 最终渲染

$graph->Stroke(); // 直接输出图像

这句代码是用于 ‌生成并输出图表‌ 的核心方法，具体功能如下：

$graph->Stroke()‌

  • ‌作用‌：直接生成图像并输出到浏览器（或当前输出流）。
  • ‌典型场景‌：网页动态显示图表时使用（如PHP脚本中直接输出图片）。
  • ‌效果‌：浏览器会接收到PNG/JPG格式的图片数据，自动渲染显示。

我们也可以这样写：

// 或保存文件
$graph->Stroke('registrations.png');

$graph->Stroke('registrations.png')‌

  • ‌作用‌：将图表保存为本地文件（而非直接输出）。
  • ‌参数‌：
    'registrations.png' 是保存的文件路径/名称（支持相对或绝对路径）。
  • ‌典型场景‌：需要将图表持久化存储时使用（如生成报表后邮件发送）。

‌关键区别‌

方法调用输出目标适用场景
$graph->Stroke()浏览器/输出流网页实时显示图表
$graph->Stroke('xx.png')本地文件图表存档或后续处理
底层原理‌
  • 该方法会触发图表库的渲染引擎，将所有配置（标题、坐标轴、数据序列等）转换为像素数据。
  • 根据参数决定输出方式（HTTP流或文件写入）。

五、技术总结

（一）核心过程与实现原理‌

JpGraph生成折线图的核心流程可分为‌数据准备→图形初始化→坐标系构建→数据绑定→样式定制→渲染输出‌六个阶段。其底层通过PHP的GD库进行像素级绘图，采用面向对象方式封装图表元素。关键机制在于‌索引映射‌：当调用SetTickLabels()设置X轴标签时，系统自动为每个标签分配数字索引（如'1月'→0），而折线数据数组在实例化new LinePlot对象后，会通过相同索引顺序匹配（如$students[0]→45对应1月数据）。这种隐式绑定使得开发者无需手动建立坐标关系，Y轴数值会根据X轴标签的索引自动对齐。图形渲染时，JpGraph内部将数值转换为画布像素坐标，例如Y值120人可能对应画布Y坐标280px（考虑边距和缩放比例）。

（二）关键技术组件解析‌

‌1、Graph类‌

作为绘图容器，负责管理画布尺寸（new Graph(800,400)）、边距（SetMargin()）和全局样式。其SetScale()方法定义坐标系类型，如'textlin'表示X轴为文本分类轴，Y轴为线性数值轴。

2‌、LinePlot类‌

折线图主载体，通过构造函数注入数值数组（new LinePlot($students)）。支持线型（SetStyle()）、颜色（SetColor()）、数据点标记（mark->SetType()）等样式控制，其SetLegend()方法可添加图例说明。

‌3、坐标轴系统‌

  • X轴：文本轴通过SetTickLabels()绑定标签，SetLabelAngle()解决标签重叠问题

  • Y轴：线性轴自动计算刻度间隔，支持对数刻度（'loglin'）等高级模式

  • 双Y轴：通过SetY2Scale()实现右侧辅助坐标轴

（三）典型问题与解决方案‌

1‌、中文乱码‌

需确保使用支持中文的字体（如FF_SIMSUN），或将文本转换为UTF-8编码。可通过$graph->title->SetFont(FF_SIMSUN,FS_NORMAL,12)指定字体。

‌2、数据偏移‌

当Y值过大时，需调整Y轴刻度：$graph->yaxis->scale->SetAutoMin(0)强制从0开始，或SetGrace(20)预留20%顶部空间。

‌3、性能优化‌

大数据集（如超过1000点）应启用$graph->SetAntiAliasing(false)关闭抗锯齿，或使用SetLineStyle('none')隐藏折线仅显示数据点。

（四）高级应用技巧‌

‌1、多折线叠加‌

创建多个LinePlot对象后通过$graph->Add($line1,$line2)同时添加，系统会自动区分颜色并生成图例。

‌2、动态数据绑定‌

可从数据库读取数据实时生成图表：

$data = $pdo->query("SELECT month,count FROM registrations")->fetchAll(PDO::FETCH_ASSOC);
$students = array_column($data, 'count');
$months = array_column($data, 'month');

‌3、混合图表‌

结合BarPlot与LinePlot实现柱线混合图，需注意Y轴刻度一致性：

$bar = new BarPlot($students2);
$graph->Add($bar);
$graph->Add($lineplot);

（五）安全与兼容性‌

1‌、输出控制‌

避免在Stroke()前输出任何内容（包括空格），否则会导致图像损坏。建议先使用ob_start()开启输出缓冲。

‌2、缓存策略‌

对频繁访问的静态图表，可通过$graph->img->SetExpired(false)禁用浏览器缓存，或生成图片文件后直接输出<img>标签。

‌3、现代替代方案‌

对于需要交互性的场景，可结合前端库（如Chart.js）通过AJAX获取PHP生成的JSON数据，实现动态图表更新。

（六）最佳实践建议‌

‌1、代码结构‌

推荐封装图表生成逻辑为独立函数：

function generateEnrollmentChart($data, $outputFile = null) {$graph = new Graph(800, 400);// ...配置代码...return $outputFile ? $graph->Stroke($outputFile) : $graph->Stroke();
}

‌2、错误处理‌

添加异常捕获防止图形生成失败导致页面崩溃：

try {$graph->Stroke();
} catch (JpGraphException $e) {die('图表生成错误: '.$e->getMessage());
}

‌3、自动化部署‌

通过Composer管理依赖：

{"require": {"jpgraph/jpgraph": "4.2.0"}
}

通过以上流程，JpGraph实现了从原始数据到可视化图表的完整转换，其核心优势在于灵活的配置方式和强大的定制能力，特别适合PHP环境中快速生成静态分析图表。对于更复杂的实时交互需求，建议结合前端可视化方案实现互补。

http://www.dtcms.com/a/338974.html

相关文章：

  • 如何在 uBlock Origin 中忽略指定网站的某一个拦截规则
  • 【数据可视化-94】2025 亚洲杯总决赛数据可视化分析：澳大利亚队 vs 中国队
  • HarmonyOS中AppStorageV2信息储存使用案例
  • 【git】 撤销revert一次commit中的某几个文件
  • HarmonyOS 实战：学会在鸿蒙中使用第三方 JavaScript 库（附完整 Demo）
  • CalMAN简介
  • ECharts漏斗图-漏斗图1，附视频讲解与代码下载
  • 程序员之电工基础-万用表、开关电源
  • Visual Studio中的常用调试功能(下)
  • peewee中db.create_tables(tables, safe=True)，safe=True作用
  • 【Rust嵌入式键值对数据库redb】第一课 第一次写入
  • Matplotlib数据可视化实战:Matplotlib图表注释与美化入门
  • Kubernetes 的 YAML 配置文件-kind
  • 8.19作业
  • STM32 定时器(中断源)
  • Vibe 编码技巧与建议（Vibe Coding Tips and Tricks）
  • K近邻算法（knn）
  • SpringAIAlibaba之基础功能和基础类源码解析(2)
  • 添加右键菜单项以管理员权限打开 CMD
  • JUC之CompletableFuture【中】
  • [ORACLE数据库] ORACLE 的 PL/SQL 块
  • 开通会话内容存档获取聊天记录
  • 机器学习中的「损失函数」：模型优化的核心标尺
  • 源雀SCRM开源版企微客服功能重磅升级
  • Linux 正则表达式
  • 【新启航】航空飞机起落架深孔型腔的内轮廓检测方法探究 - 激光频率梳 3D 轮廓检测
  • JavaScript 性能优化：new Map vs Array.find() 查找速度深度对比
  • 机器翻译60天修炼专栏介绍和目录
  • C语言：字符函数与字符串函数（1）
  • 从 IP编码地址困局到网络优化：VLSM 与 CIDR 如何破解地址浪费与路由难题
