AutoSAR实战：DCM配置之Response On Event （0x86）事件响应配置指导

news 2025/8/21 12:04:49

AutoSAR实战：DCM配置之Response On Event （0x86）事件响应配置指导

UDS 0x86 Response On Event (RoE) 服务在 ISO 14229-1 (UDS 协议) 中是一个比较特殊的诊断服务，它和常见的读/写/诊断会话控制类服务不同，它主要用于 事件驱动的响应机制。我来从功能、应用场景和在 AUTOSAR DCM 中的实现角度详细介绍：

ResponseOnEvent (0x86) 的核心作用是：
让诊断工具 (Tester) 不必频繁轮询 ECU，而是由 ECU 在某些特定事件发生时，主动通知 Tester。

也就是说，它为诊断提供了 订阅-通知 的模式。

RoE 典型的应用场景包括：

定期报告：例如 ECU 定时上报某个 DID 的值。
条件触发报告：当某个内部信号达到阈值时，ECU 主动上报。
错误触发报告：当 DEM 检测到某个 DTC 状态变化（比如由未测试 → 测试失败）时，ECU 上报给 Tester。
物理连接丢失/恢复的通知。

这样 Tester 不需要不停地发 0x22（ReadDataByIdentifier），而是通过 0x86 配置 ECU 上报策略。

在 AUTOSAR 架构下：

DCM (Diagnostic Communication Manager) 实现了 0x86 服务的处理逻辑。
DEM (Diagnostic Event Manager) 提供 DTC 状态变化的事件源，DCM 通过 DEM API 来获取事件触发条件。
RTE / COM 可能提供 DID/信号的监控接口，用于数据变化触发。
DCM 内部会维护一个 RoE 会话表，存储 Tester 配置的触发条件、事件源和通信参数。

一个关键点是：RoE 可能跨会话存在，例如 Tester 在默认会话配置了 RoE，上电后 ECU 仍可能保留配置，这由具体实现和标准定义决定。

👉 总结一下：
UDS 0x86 ResponseOnEvent 提供了一个 “事件驱动” 的诊断通知机制，常用于 DTC 状态变化上报、定时上报、数据变化触发等。它在 AUTOSAR 中由 DCM 统一管理，DEM/DCM/应用层配合触发。

“事件响应”服务能够在服务端中发生指定事件时自动执行诊断服务。客户端指定事件（包括可选的事件参数）以及事件发生时要执行的服务（包括服务参数）。

根据 AUTOSAR 4.2.2 标准，对于与故障诊断码（DTC）相关的事件，支持的响应服务是带有子服务 0xE（MostRecentConfirmedDTC）的 0x19（ReadDTC）；对于DID事件，支持的响应服务是 0x22（ReadDataByIdentifier通过标识符读取数据）。

此外，根据 AUTOSAR 4.2.2 标准，“事件响应”仅支持以下子服务（加粗的不支持）：


0x00	StopResponseOnEvent
0x01	OnDTCStatusChange
0x02	OnTimerInterrupt
0x03	OnChangeOfDataIdentifier
0x04	ReportActivatedEvents
0x05	StartResponseOnEvent
0x06	ClearResponseOnEvent
0x07	OnComparisonOfValues

本教程将指导你配置支持上述每个子服务的“事件响应（ResponseOnEvent）”。我们还将把“事件响应（ResponseOnEvent）”的协议传输类型配置为TYPE1。这意味着事件响应将与常规UDS协议共享相同的发送协议数据单元（TX PDU）。有关TYPE1和TYPE2协议传输类型之间的差异的更多信息，请参阅AUTOSAR DCM规范。
注意：目前，RTA-BSW 3.1在“事件响应（ResponseOnEvent）”配置方面似乎存在一个漏洞。下面将提供解决方法。

Assumptions

你必须安装以下ETAS软件：

ISOLAR-AB 4.0.2
RTA-BSW 3.1
RTA-RTE 6.3.0
RTA-OS 5.5.11
RTA-OS (Port) x.x.x
你已经为基本服务配置了诊断通信管理（DCM），并且常规通信协议也已配置完成。
你熟悉统一诊断服务（UDS）中事件响应服务。

Dcm Configuration

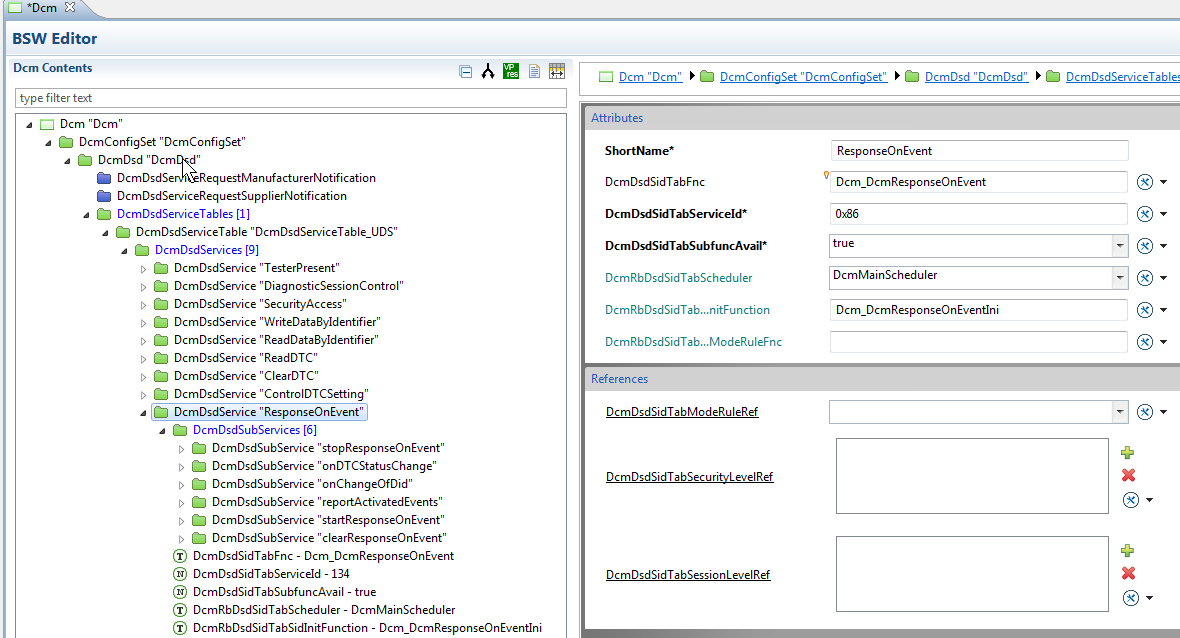

首先，我们必须在 DcmDsdServices 表中配置该服务。进入“Dcm > DcmConfigSet > DcmDsd > DcmDsdServiceTable”，右键单击 DcmDsdServices。选择“创建 DcmDsdService”。以下截图突出显示了所需的配置。在大多数配置中，使用 RTA-BSW 3.1 时，以下配置通常都是相同的：

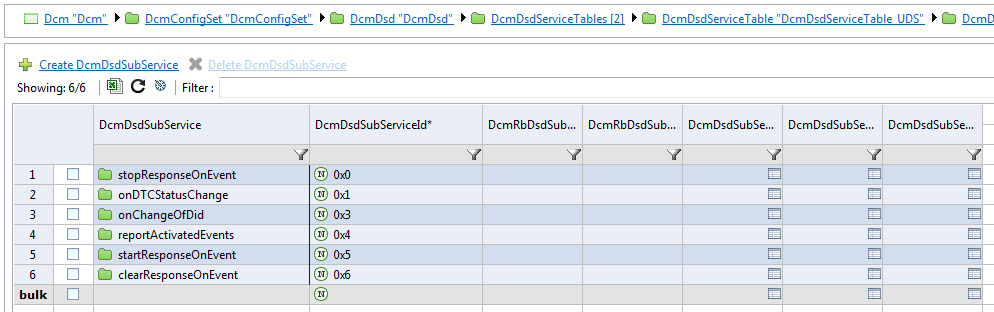

既然我们已经配置好了服务，就必须为“事件响应（ResponseOnEvent）”配置所需的每个子服务。展开“DcmDsdService”，右键单击“DcmDsdSubServices”。选择“创建DcmDsd子服务”。添加以下子服务，并输入以下子服务ID。
在分别配置OnDTCStatusChange和OnChangeOfDataIdentifier子服务时，ResponseOnEvent 服务依赖于 ReadDTC 和 ReadDataByIdentifier 服务。因此，我们还必须配置一个新的 DcmDsdServiceTable，稍后它将与我们的ResponseOnEvent协议相关联（后续配置）。

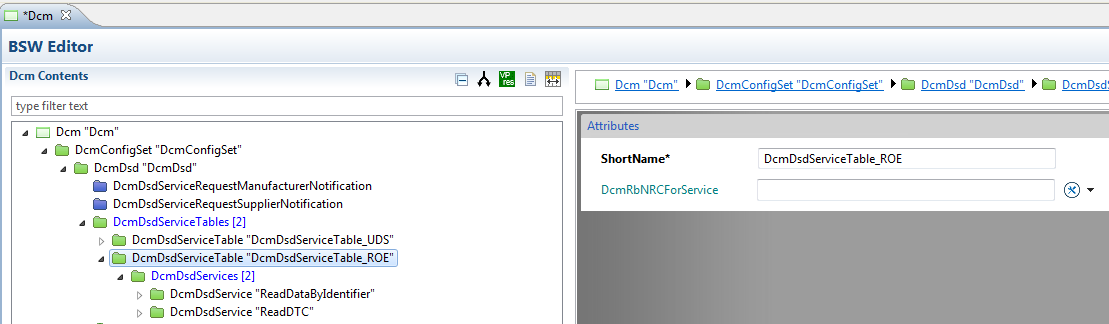

转到 Dcm > DcmConfigSet > DcmDsd。右键单击 DcmDsdServiceTables，然后选择 “创建DcmDsdServiceTable”。为该表指定一个 “ShortName” 为 “DcmDsdServiceTable_ROE”。

接下来，展开新的DcmDsdServiceTable，右键单击 DcmDsdServices 并选择 “创建DcmDsdService”。执行此操作两次，一次用于ReadDTC服务，另一次用于ReadDataByIdentifier服务。

注意：根据项目要求，安全和会话引用可能会有所不同。

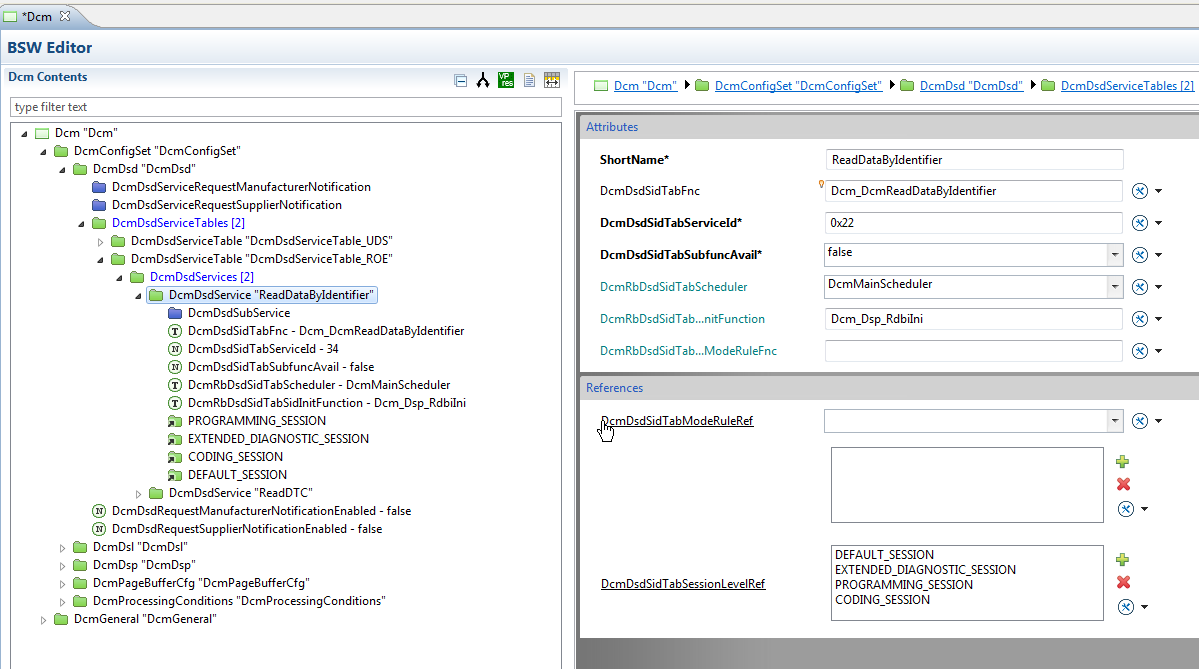

接下来，完成这两项服务的服务配置：按标识符读取数据（ReadDataByIdentifier）：

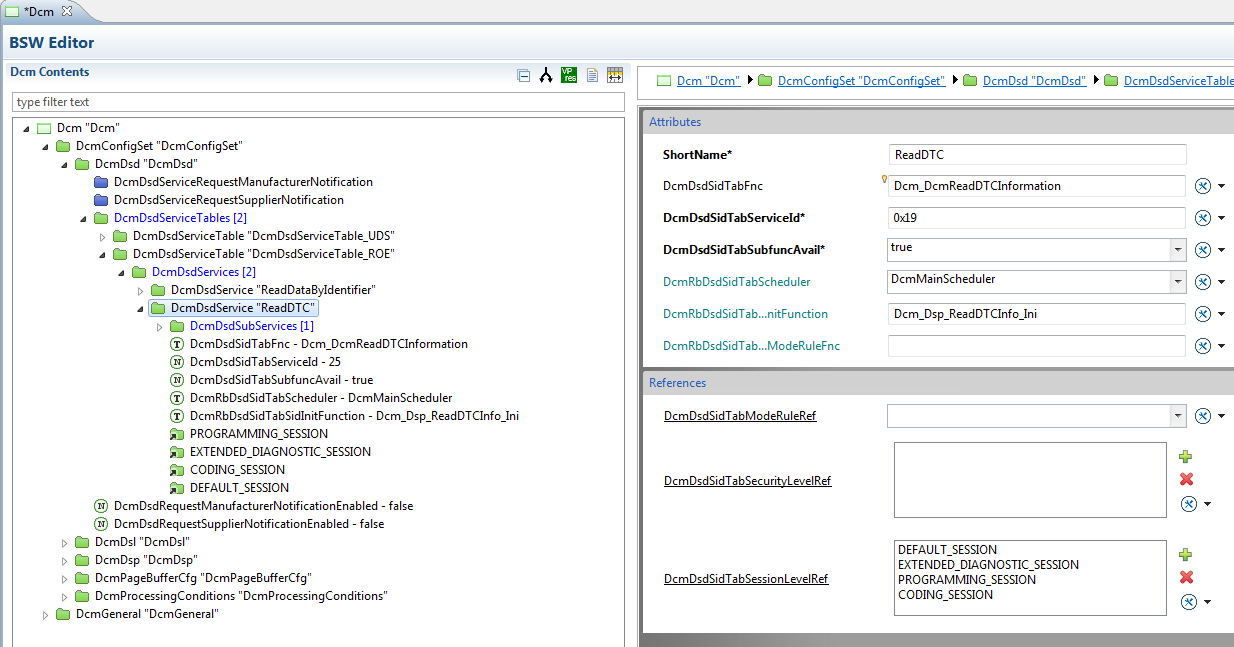

ReadDTC:

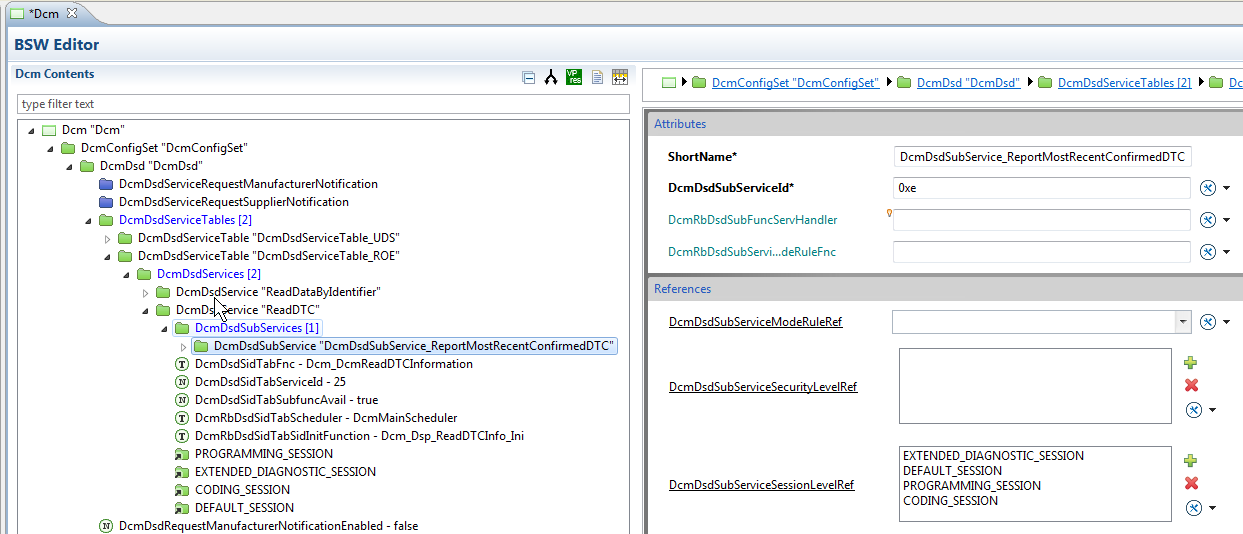

ReadDTC服务还需要子服务0xE (ReportLastConfirmedDTC)。添加一个DcmDsdSubService，并输入如下配置：
至此，我们的服务配置已完成。现在我们必须为“响应事件”（ResponseOnEvent）服务完成 DcmDslProtocol 的设置。

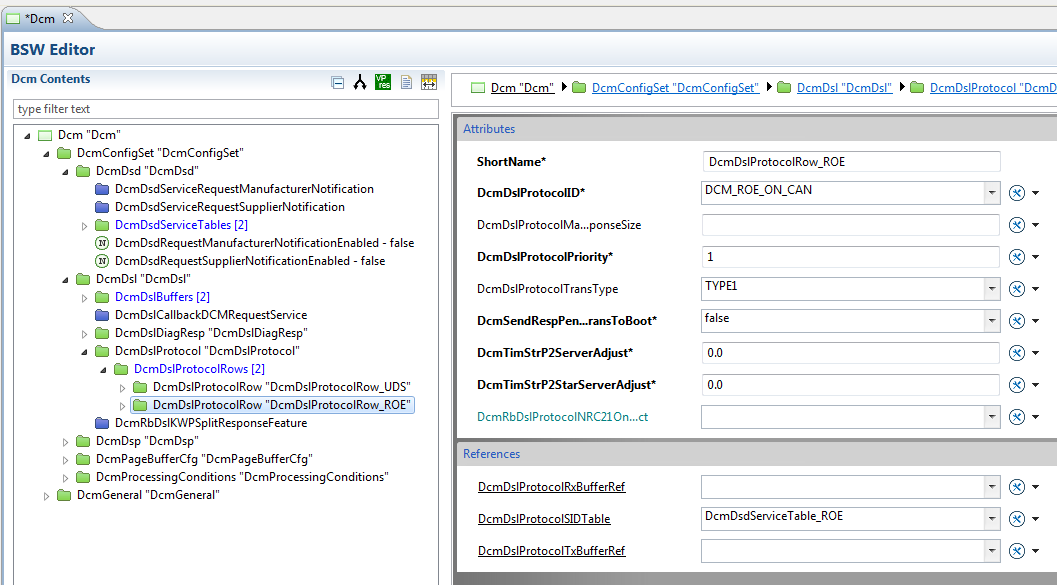

导航至 Dcm > DcmConfigSet > DcmDsl > DcmDslProtocol > DcmDslProtocolRows。右键单击 DcmDslProtocolRows 并选择“创建 DcmDsl 协议行”（“Create DcmDslProtocolRow”）。在“简称”（ShortName）中输入“DcmDslProtocolRow_ROE”，并按照以下截图完成其余的配置。确保选择我们上面创建的 DcmDslProtocolSIDTable。

注意：根据您的需求，其中一些配置可能会有所不同。
接下来，我们需要配置 DslConnection。不过，由于我们选择使用 TYPE1 协议传输，因此只需要配置 DcmDslResponseOnEvent 容器，而无需配置实际的发送协议数据单元（TX PDU）引用。请参考以下截图来配置 DslConnection。

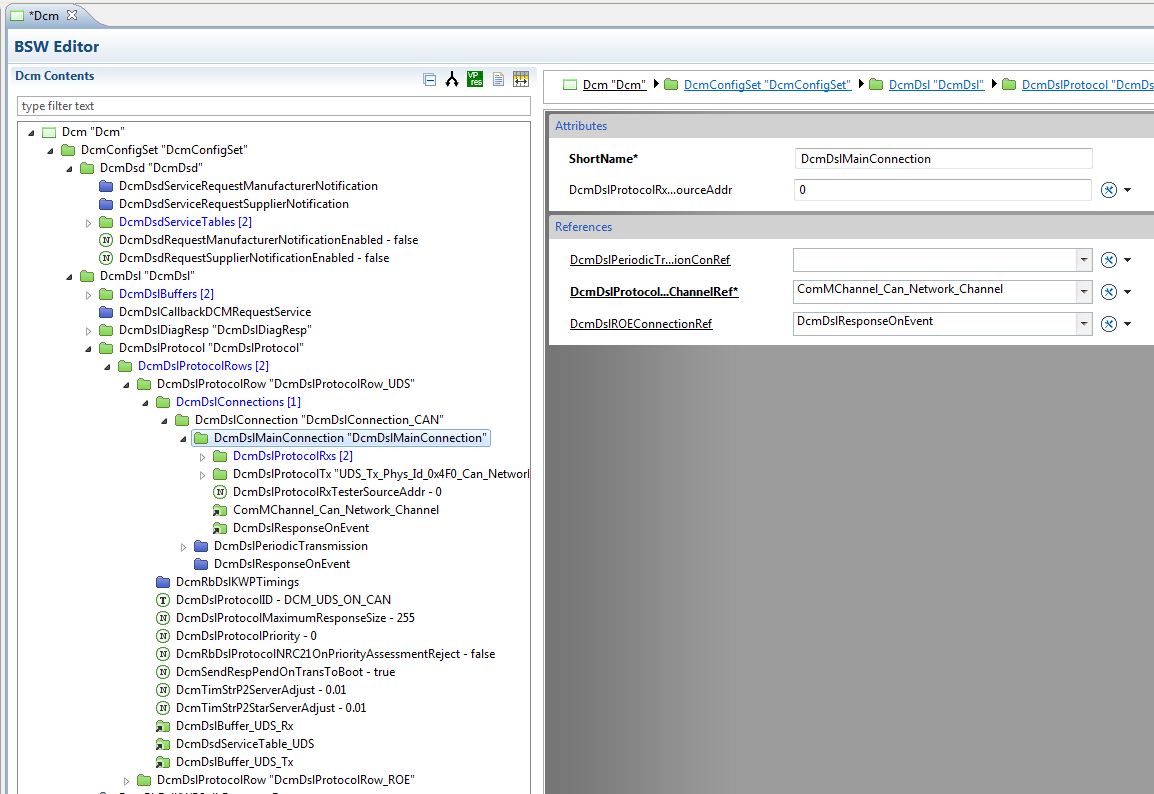

接下来，我们必须将上述“事件响应连接ResponseOnEvent connection”与我们的“常规统一诊断服务（UDS）”连接相链接。进入现有的“UDS 协议”，选择“DcmDslMainConnection”。点击“DcmDslROEConnectionRef”，并选择“DcmDslResponseOnEvent”容器。

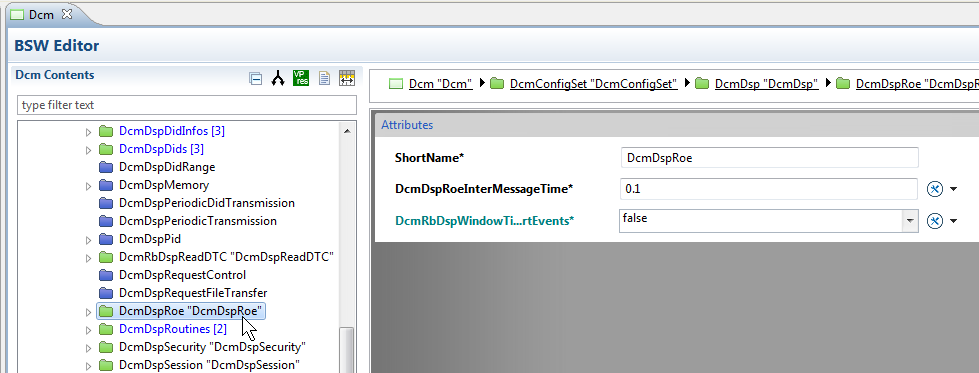

现在，我们的服务和连接已全部完成。接下来我们必须配置的是我们的“事件响应”（ResponseOnEvent）服务应响应的具体事件。由于我们在子服务中配置了DTC和DID事件，因此我们还必须在“DcmDspRoe”容器中配置这些事件。导航至“DcmConfigSet > DcmDsp > DcmDspRoe”，并按以下要求填写属性。同样，根据您的配置不同，这些属性可能会有所差异。

展开 DcmDspRoe，右键点击 DcmDspRoeEvents 并选择 “创建 DcmDspRoe 事件”。第一个事件将是一个诊断信息标识符（DID）事件。
- ShortName: “YOUR_OWN_NAME”
- DcmDspRoeEventId: 0
- DcmDspRoeInitialEventStatus: DCM_ROE_CLEARED

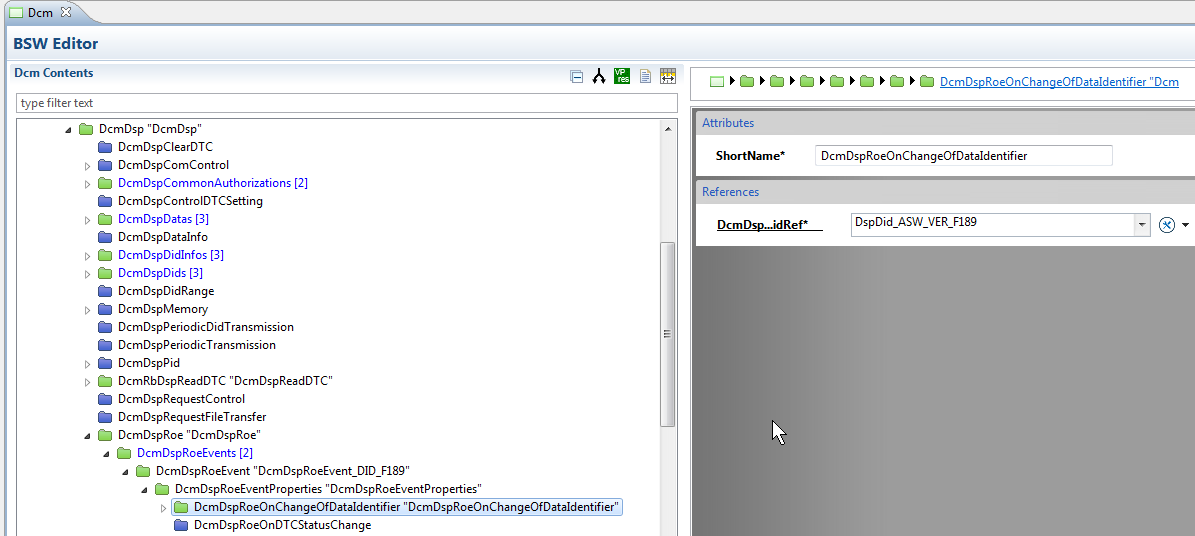

然后展开 DcmDspRoeEvent > DcmDspRoeEventProperties > DcmDspRoeOnChangeOfDataIdentifier。在 DcmDspRoeOnChangeOfDataIdentifier 中选择你的诊断信息标识符（DID）。
Next we want to create our DTC event. Expand out DcmDspRoe, right-click on DcmDspRoeEvents and select "Create DcmDspRoeEvent". The second event will be a DTC event.
- ShortName: “YOUR_OWN_NAME”
- ShortName: “YOUR_OWN_NAME”
- DcmDspRoeInitialEventStatus: DCM_ROE_CLEARED
then expand out DcmDspRoeEvent > DcmDspRoeEventProperties > DcmDspRoeOnDTCStatusChange. Only the container needs to be configured by entering a ShortName.

接下来我们要创建我们的诊断故障码（DTC）事件。展开 “DcmDspRoe”，右键单击 “DcmDspRoeEvents” 并选择 “创建 DcmDspRoe 事件”。第二个事件将是一个 DTC 事件。
- ShortName: “YOUR_OWN_NAME”
- ShortName: “YOUR_OWN_NAME”
- DcmDspRoeInitialEventStatus: DCM_ROE_CLEARED

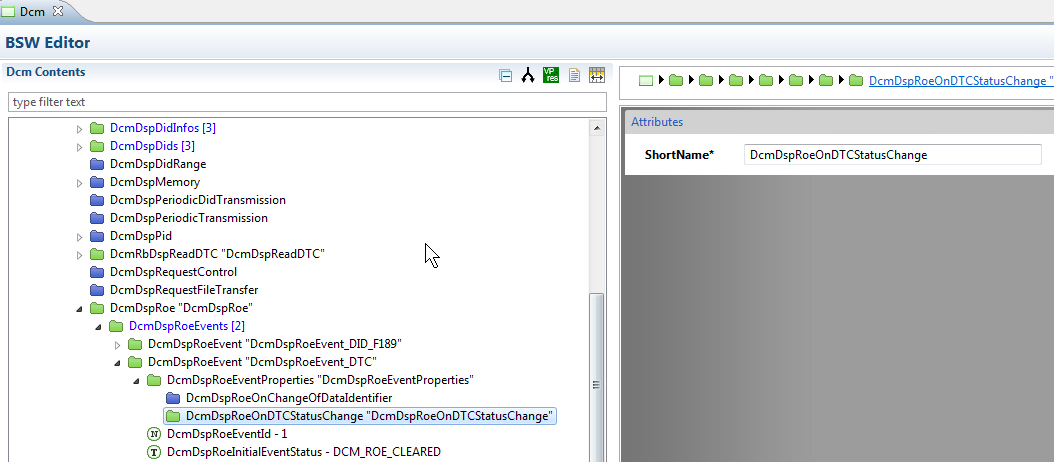

然后展开 “DcmDspRoeEvent > DcmDspRoeEventProperties > DcmDspRoeOnDTCStatusChange”。只需输入简称来配置该容器即可。

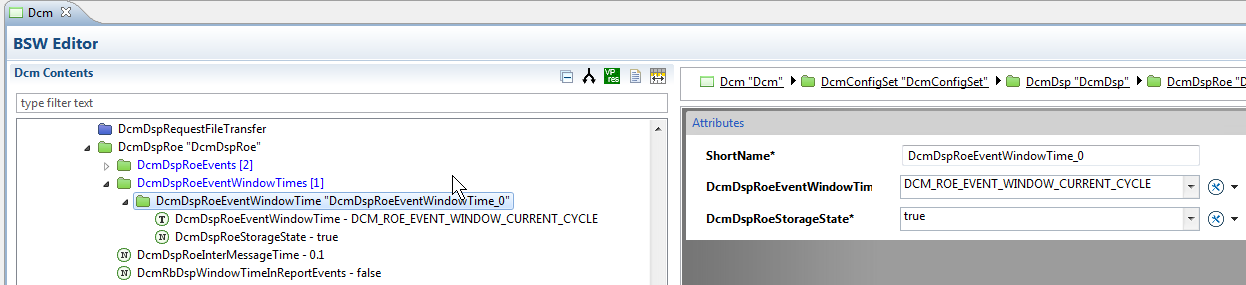

现在我们已经定义了DID和DTC事件，我们必须通过设置允许的窗口时间来完成配置。窗口时间将根据需求而变化，但是对于本教程，我们将只添加单个窗口时间。导航到“DcmDspRoeEventWindowTimes”，右键单击“DcmDspRoeEventWindowsTime”，创建一个新的窗口时间。我们的配置是这样的：

Dem Configuration

我们现已完成针对“事件响应（ResponseOnEvent）”的诊断通信管理器（DCM）配置。由于我们已启用“事件响应（ResponseOnEvent）”的“诊断故障代码（DTC）状态变化时（OnChangeOfDTC）”服务，因此还必须告知诊断事件管理器将DTC状态变化事件转发给DCM。这可通过诊断事件管理器（DEM）模块配置来完成。导航至“Dem > DemGeneral > DemTriggerDcmReports”，并将配置值设置为“TRUE” 。
这样我们就完成了在DCM（诊断通信管理）和DEM（诊断事件管理）中的事件响应配置。接下来的步骤是生成基础软件（BSW），将新生成的软件组件描述（SWCD）包含到我们的运行时环境（RTE）项目中，然后生成RTE。本教程不会涵盖这一步骤。
注意：为了触发数据标识符（DID）事件，用户必须将其软件组件（SWC）连接到生成的 Dcm_Cfg_SWCD.arxml 文件中配置的事件端口。在每次对该DID进行写更改时，用户必须针对该特定事件ID调用事件触发操作。这可以通过一个软件组件来完成。

RTA-BSW Code Modification

最后，RTA-BSW 3.1生成器似乎存在一个小错误，该错误导致某些头文件未被包含在生成的Dcm_Lcfg_DspUds.c文件中。BSW生成完成后，进入/BSW/Gen/Dcm/Dcm_Lcfg_DspUds.c目录，并在该文件中添加以下包含语句：
/*** Dcm_Lcfg_DspUds.c ***/
```
#include "SchM_Dcm.h"
#include "DcmCore_DslDsd_Prot.h"
```

这提供了配置“事件响应”（ResponseOnEvent）服务所需的最基本步骤。当然，“事件响应”服务本身会根据项目需求而有所不同。这突出展示了配置该服务的一种方式。除了必须从软件组件（SWC）调用的“变更触发”（TriggerOnChange）事件外，在“事件响应”方面，软件组件（SWC）与数据通信管理器（DCM）服务之间没有其他必要的交互。数据通信管理器（DCM）会提供一些模式通知，但这些对于软件组件（SWC）而言只是可选配置。
