汽车近光灯难达标？OAS 软件精准解困

汽车近光灯(H4-D1R)-ECE 15deg facets

简介

本案例聚焦于符合 ECE 15deg facets 标准的汽车近光灯设计，旨在通过精准的光学设计，确保近光灯在夜间能提供清晰、合规的照明，既满足驾驶员对道路环境的观察需求，又避免对对向车辆驾驶员造成眩光干扰，从而保障夜间行车的安全性与稳定性。

案例设置与操作

反射器设置

本案例的核心在于设计了一款特殊的近光灯反射器，该反射器针对 ECE 15deg facets 标准进行了专项优化。反射器的曲面参数经过精确计算，能够对光源发出的光线进行高效反射与汇聚，确保反射后的光束符合标准规定的光型分布要求，在 15deg facets 角度范围内实现合理的照度分配。

模型构建及参数设置

在 OAS 光学软件中可以精准构建近光灯反射器、灯泡等核心部件的三维模型。软件支持对反射器的曲面参数进行精细化调整，可根据 ECE 15deg facets 标准的要求，输入相关的光学参数指标，如光束角度、照度阈值等，为后续的光线追迹与分析提供基础。

光线追迹与性能分析

利用 OAS 软件强大的光线追迹功能，可对近光灯系统进行全面的光线传播模拟。软件支持大规模光线追迹，能够精准计算光线从灯泡发出，经反射器反射，再到照射区域的完整路径。通过对追迹结果的分析，可直观评估近光灯的光型分布是否符合 ECE 15deg facets 标准的要求，包括光束的截止线清晰度、照度均匀性等关键指标。

此外，OAS 软件还能对系统的杂散光进行分析，通过追踪被遮挡曲面处理后仍可能存在的少量杂散光，评估其对整体照明效果的影响，并为进一步优化设计提供数据支持。

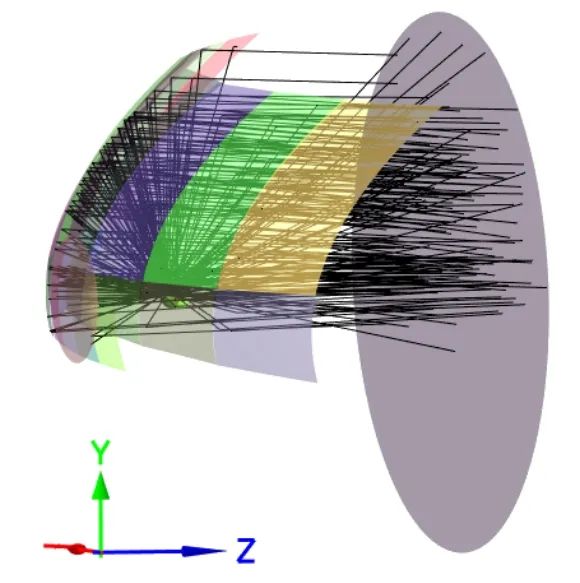

 (H4-D1R)-ECE upright facets的三维追迹图

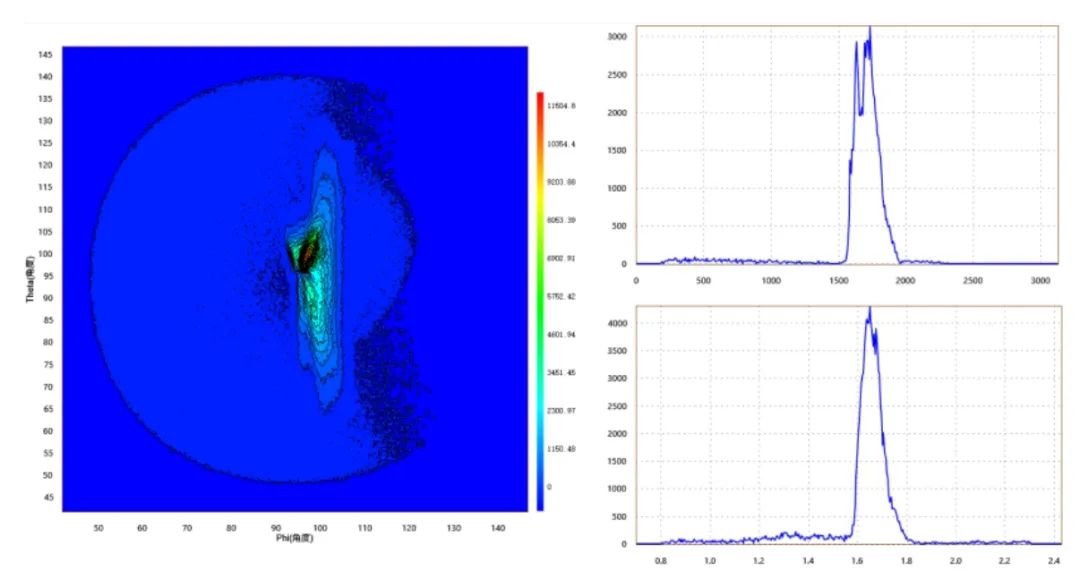

(H4-D1R)-ECE upright facets的探测器结果图

总结

本案例充分展示了 OAS 光学软件在汽车近光灯设计领域的强大应用价值。借助该软件，设计人员能够高效、精准地完成符合 ECE RHT 标准的近光灯系统设计，从模型构建、参数设置到光线追迹与性能分析，实现了全流程的数字化设计与验证。
