计算机网络技术-交换机配置（Day.2）

一、交换机配置

1、以太网MAC地址

以太网地址用来识别一个以太网上的某个单独的设备或一组设备。

2、 Ethernet II帧格式

3、交换机工作原理

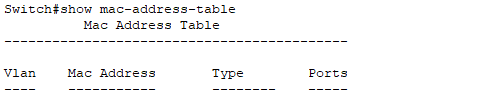

• 初始状态
• MAC地址学习（源MAC）

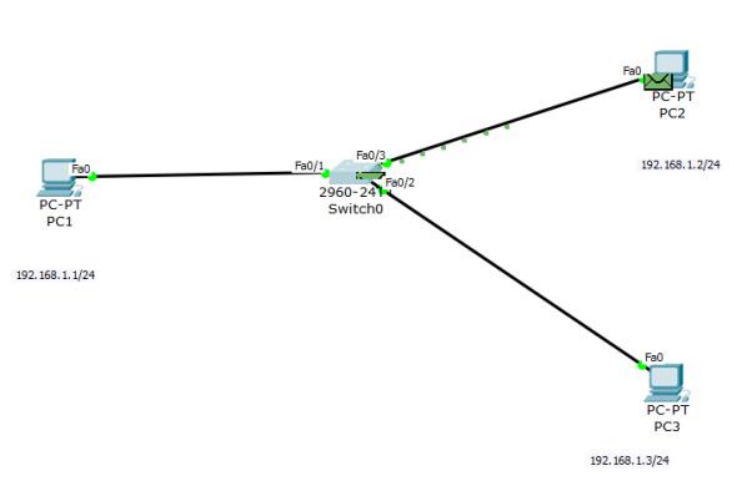

• 广播未知数据帧

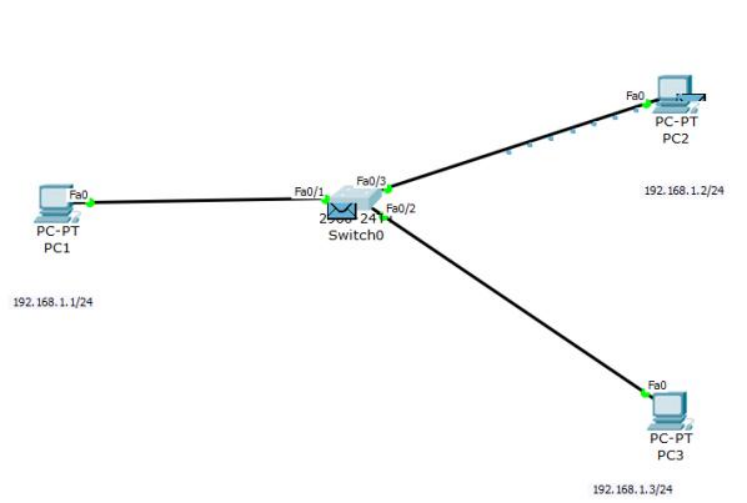

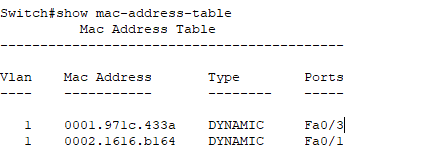

• 接收方回应，交换机再次学习MAC地址

4、交换机以太网接口的工作模式

4.1、交换机以太网接口双工模式

• 单工：数据只能在两个站点之间单向传输。

• 半双工：两个站点可以双向传输数据，但不能同时进行。

• 全双工：两个站点能够同时进行双向数据传输。

4.2、交换机以太网接口速率

  接口连接时进行协商

  协商失败则无法正常通信

5、 Cisco交换机的命令行

（1） 用户模式

switch>

 （2） 特权模式

switch>enableswitch#

（3）  全局配置模式

switch#config terminalswitch(config)#

  （4）接口模式

1  switch(config)# interface fastethernet 0/12  switch(config-if)#3  #命令的含义4  interface：关键字5  fastethernet：接口类型6  e、fa、gi和te7  0/1：“0”表示模块号，“1”表示端口号 8

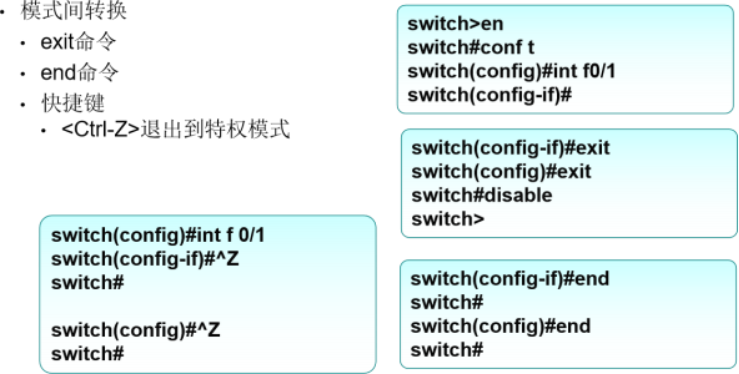

6、模式间的转换

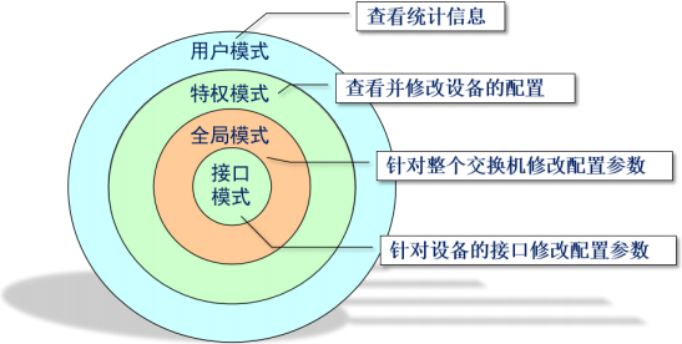

7、命令行的层次关系

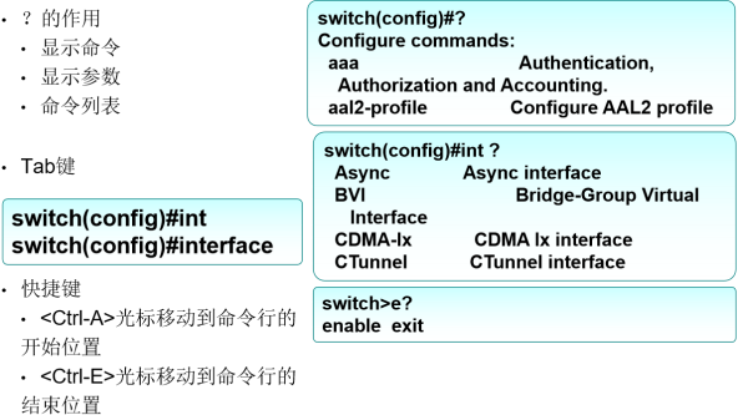

8、命令行帮助

9、常用命令

  （1）配置主机名

Switch(config)#hostname sw1
sw1(config)#

   （2）显示系统IOS名称以及版本信息

Switch#show version

 （3） 查看交换的MAC地址表

Switch#show mac-addess-table [dynamic]#超时时间：300s

  （4）查看接口状态

Switch#show interfaces [f0/1]

  （5）保存配置

Switch#writeSwitch#copy running-config startup-config#running-config：正在运行的配置#startrp-config：存储下来的配置，在交换机开机时会读取。##扩展：网络设置存储类型：#RAM：具有易失性，断电会丢失数据，相当于计算机的内存；用来运行交换的程序。#ROM：具有非易失性，断电不丢失数据，相当于计算机的硬盘；用来保存交换的镜像文件。#NVRAM：具有非易失性，断电不丢失数据，主要用于存储保存的配置。#FLASH：具有非易失性，断电不丢失数据，相当于计算机的硬盘；用来保存交换的镜像文件。

  （6）配置管理IP地址

sw1(config)#int vlan 1sw1(config-if)#ip address 192.168.1.5 255.255.255.0sw1(config-if)#no shutdown

10、交换机以太网接口的工作模式配置

 （1）指定接口的双工模式

Switch(config-if)#duplex {full | half | auto}

  （2）指定接口的通信速率

Switch(config-if)#speed {10 | 100 | 1000 | auto}
