电源电路介绍

news 2025/8/19 6:33:56

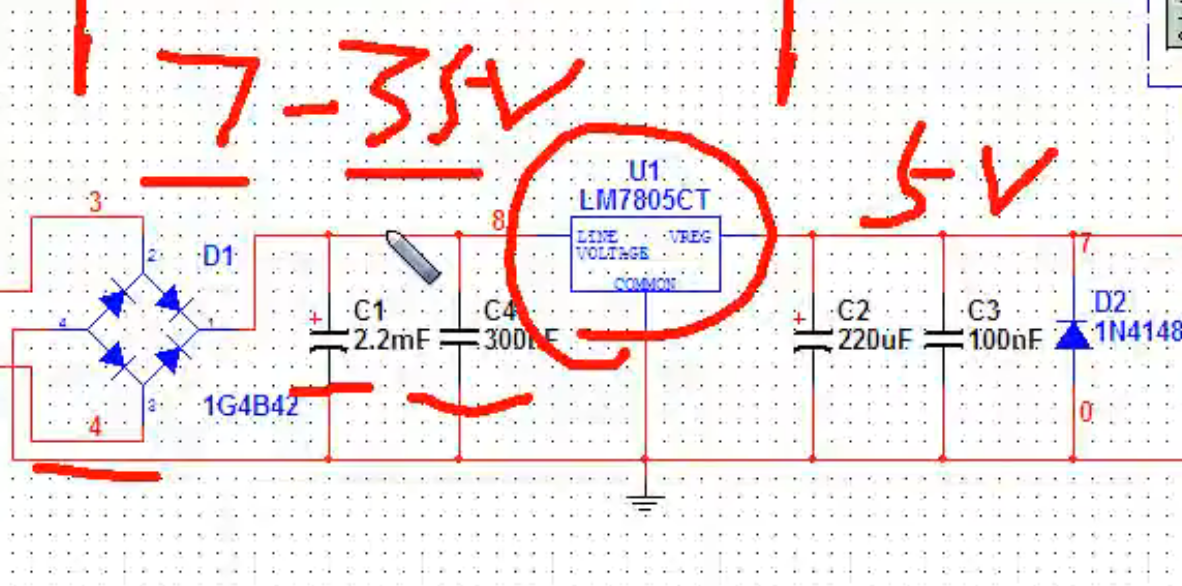

旁路电容（输入端）

2.2mf用于使整流后波动的电压变成平缓的直流，C4用于滤除高频信号干扰

去耦电容（输出端）

C2大电容（滤除低频干扰）,C3（小电容滤除高频干扰）

大电容具有储能作用

1N4148开关二极管，当外界有反向电压，1N4118马上被导通，把负电压导入地

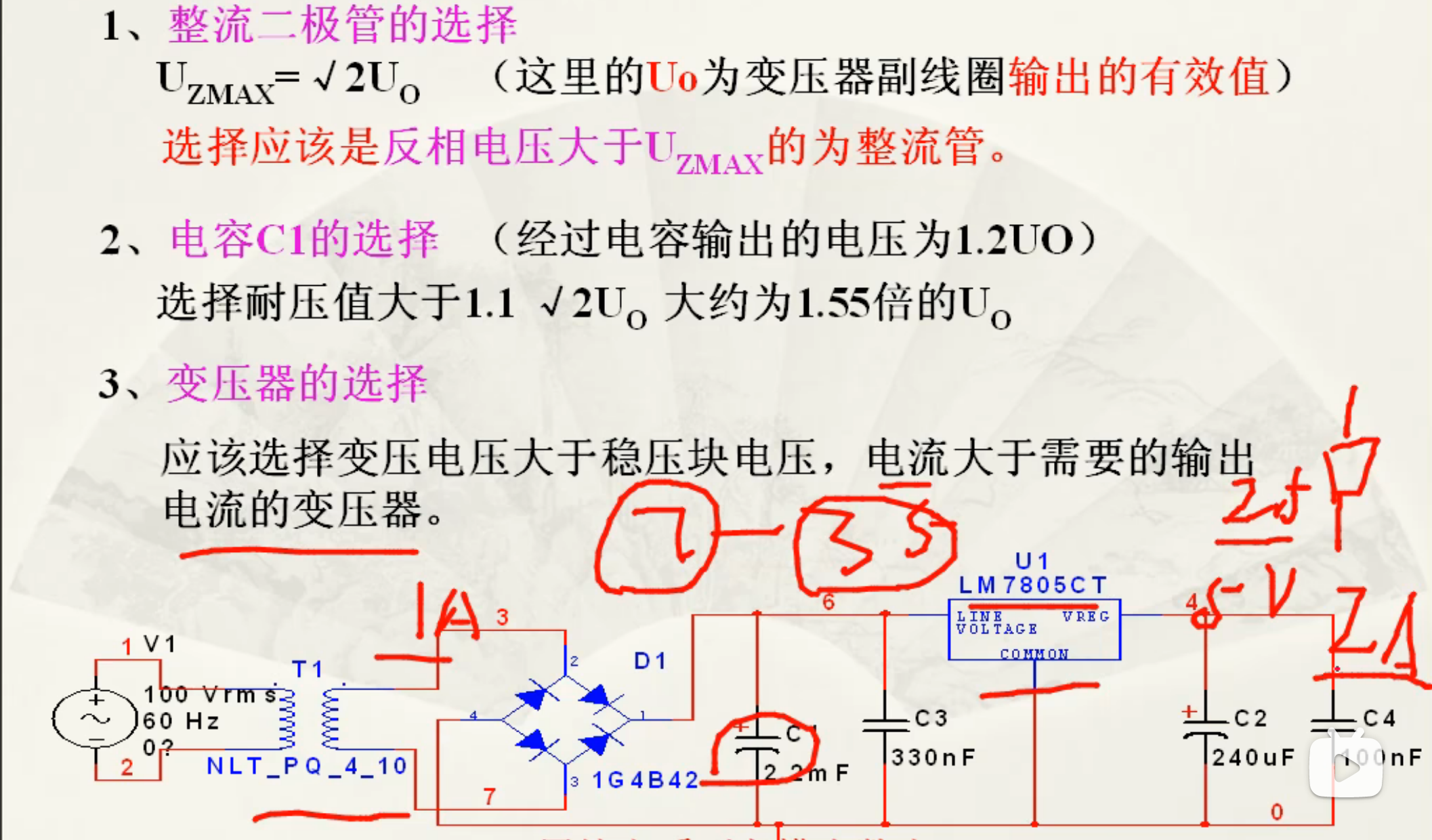

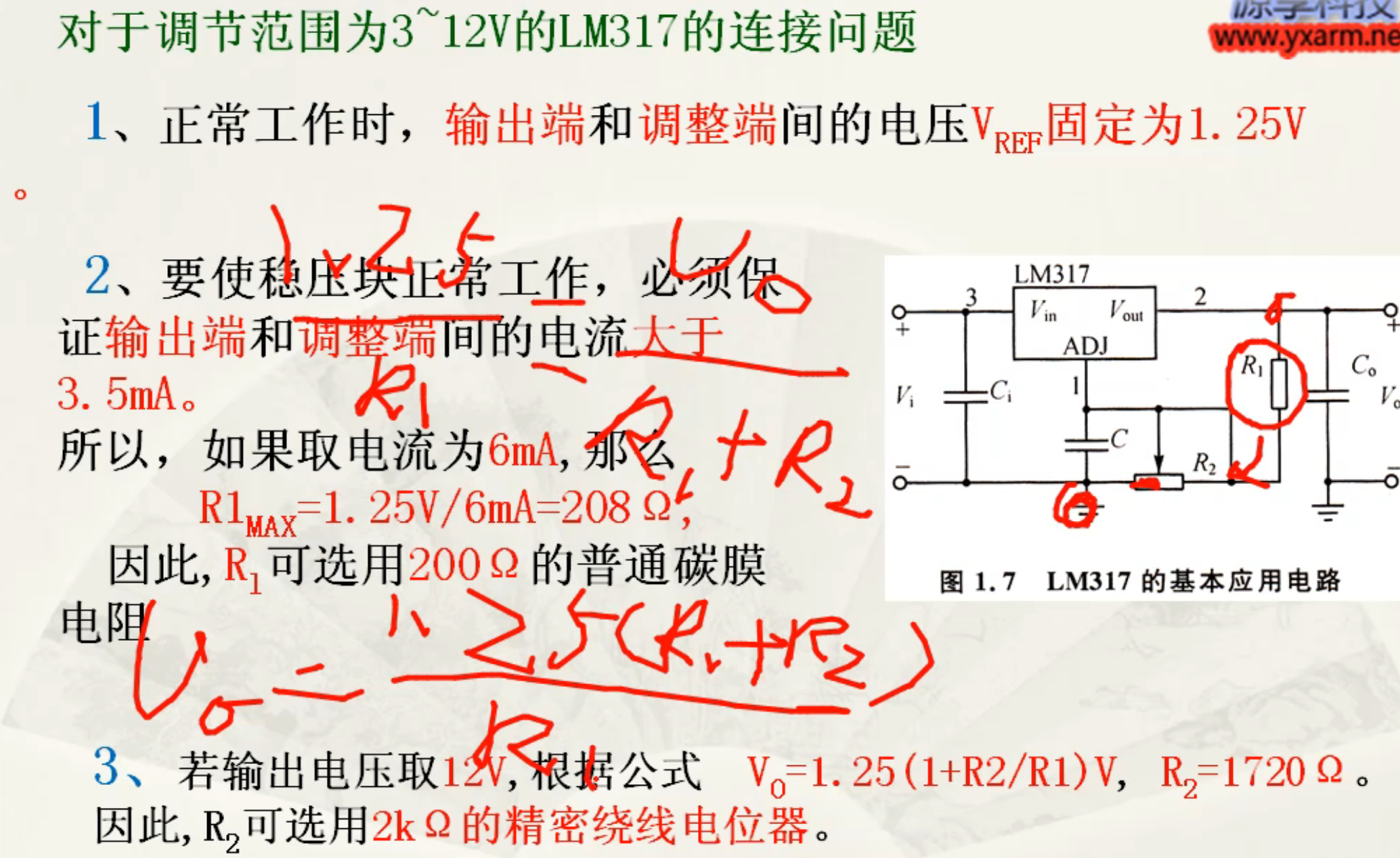

电源电路元器件选择

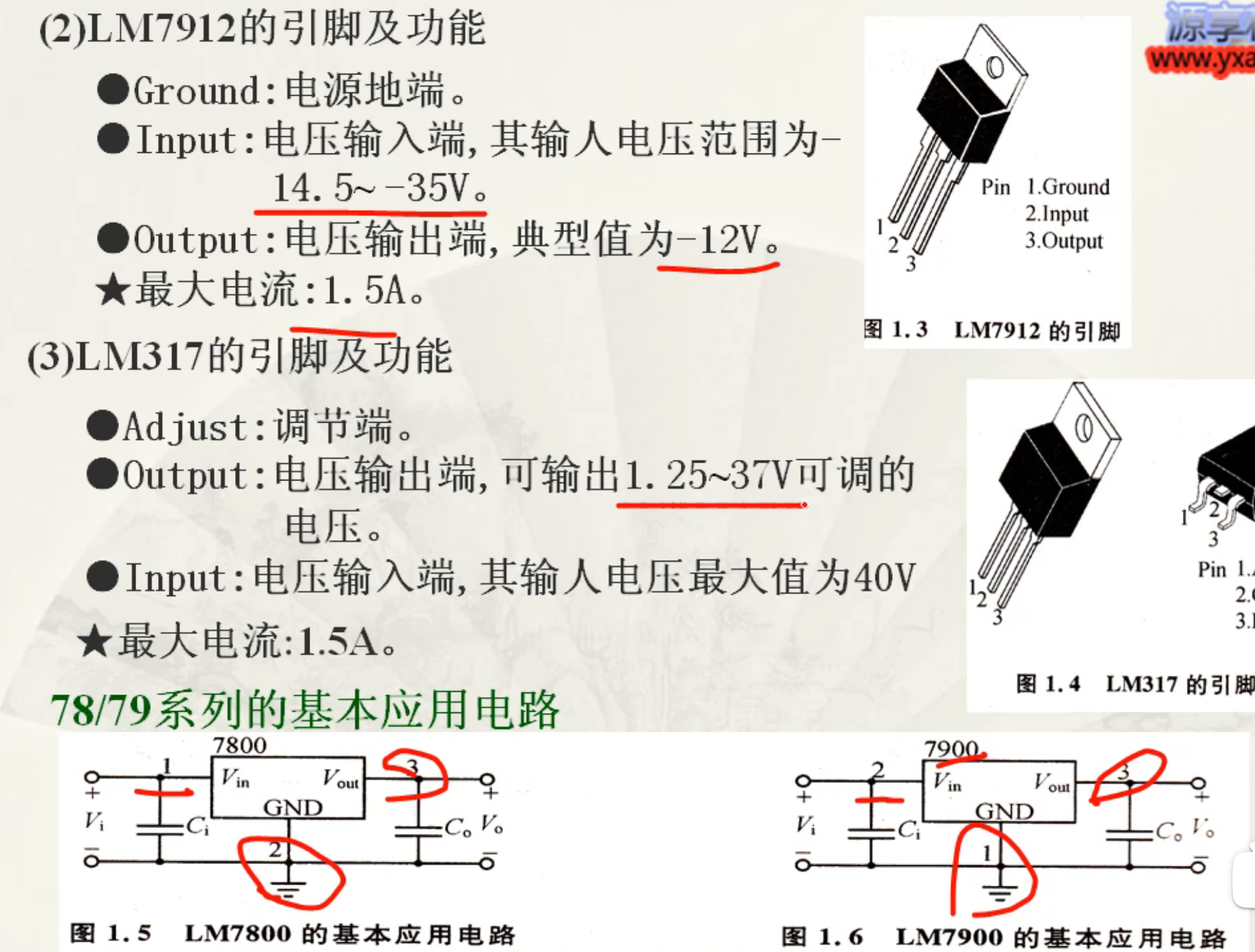

电源芯片模块

总结

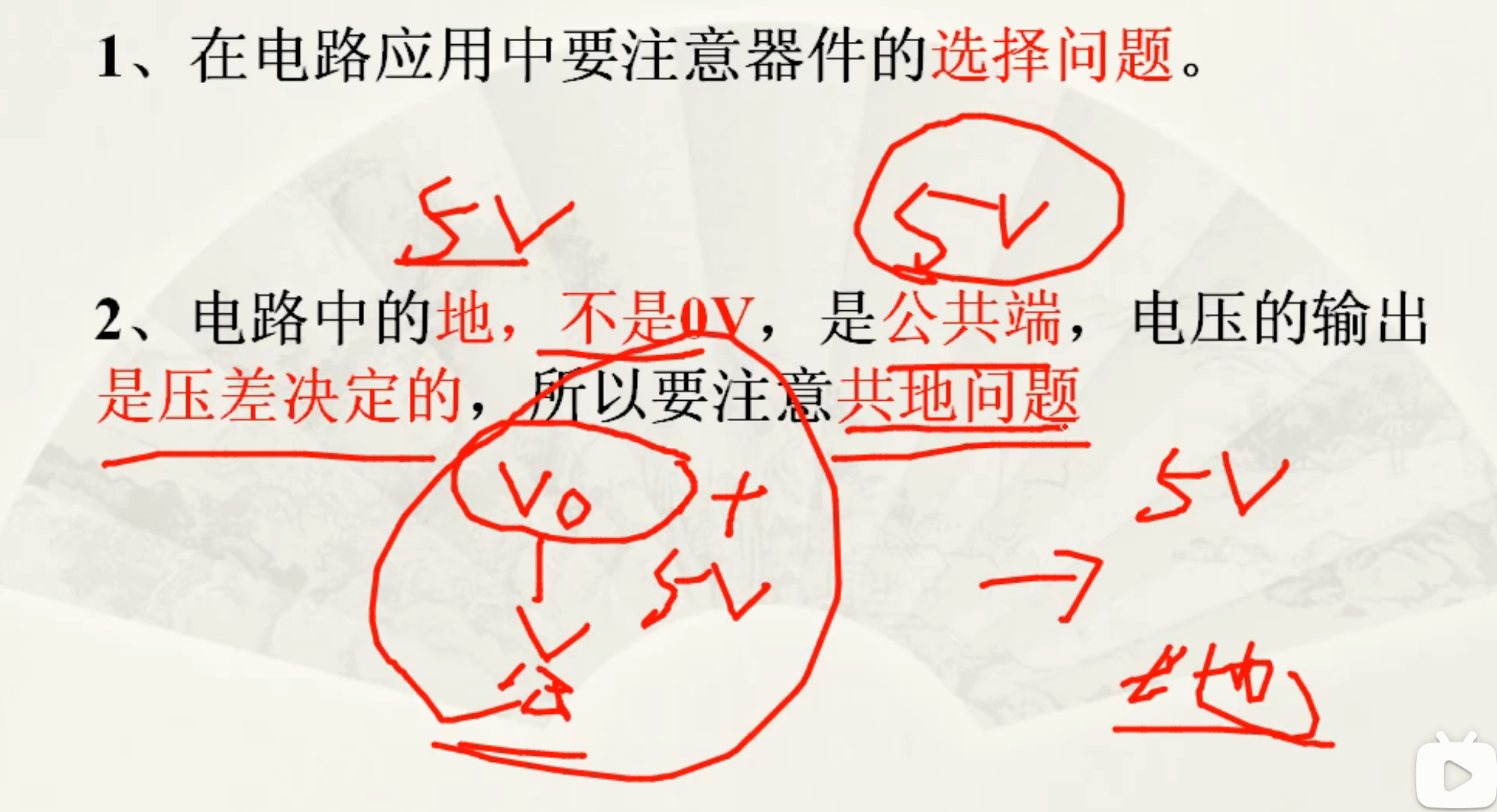

共地问题，输出电压是相对共地端的电压

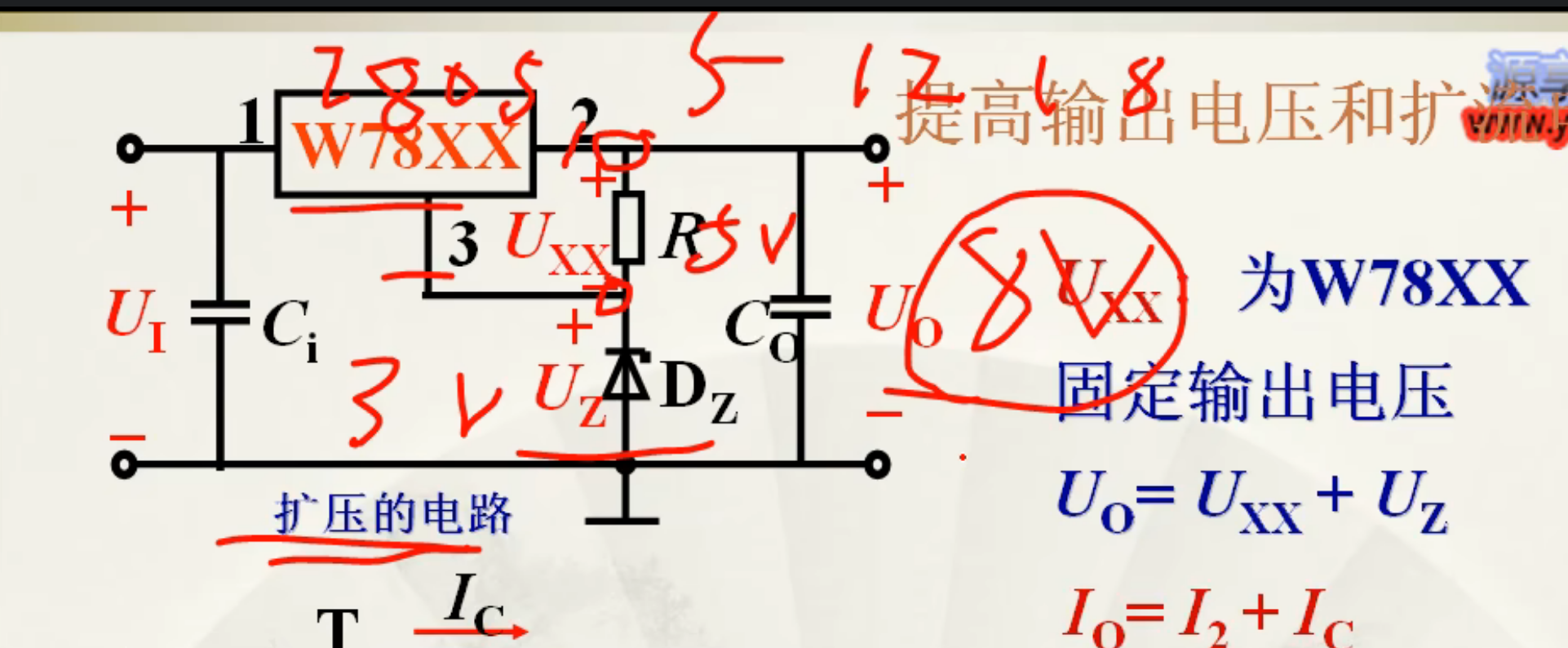

扩压电路

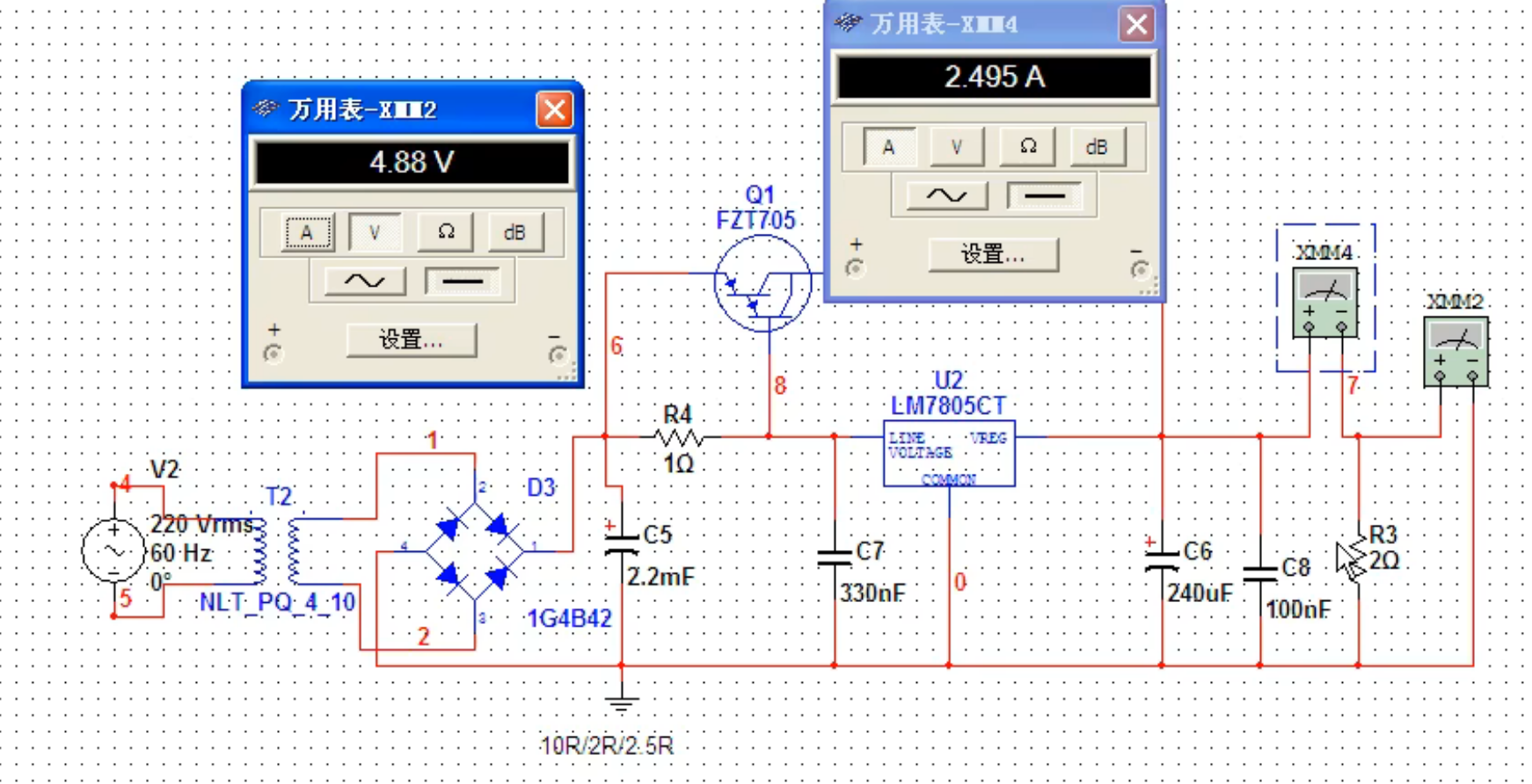

扩流电路

扩流电路

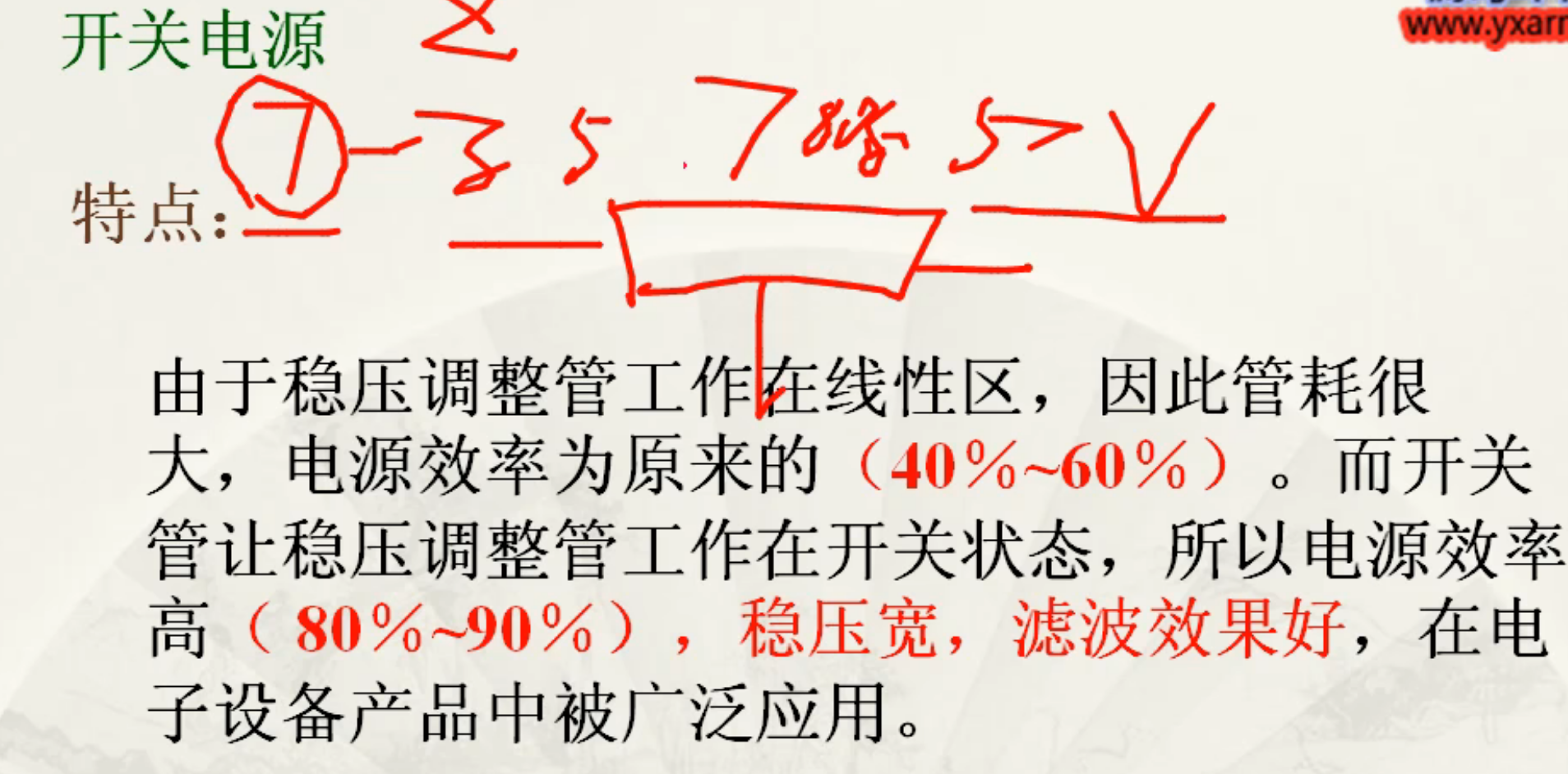

稳压调整块工作在线性区，开关电源

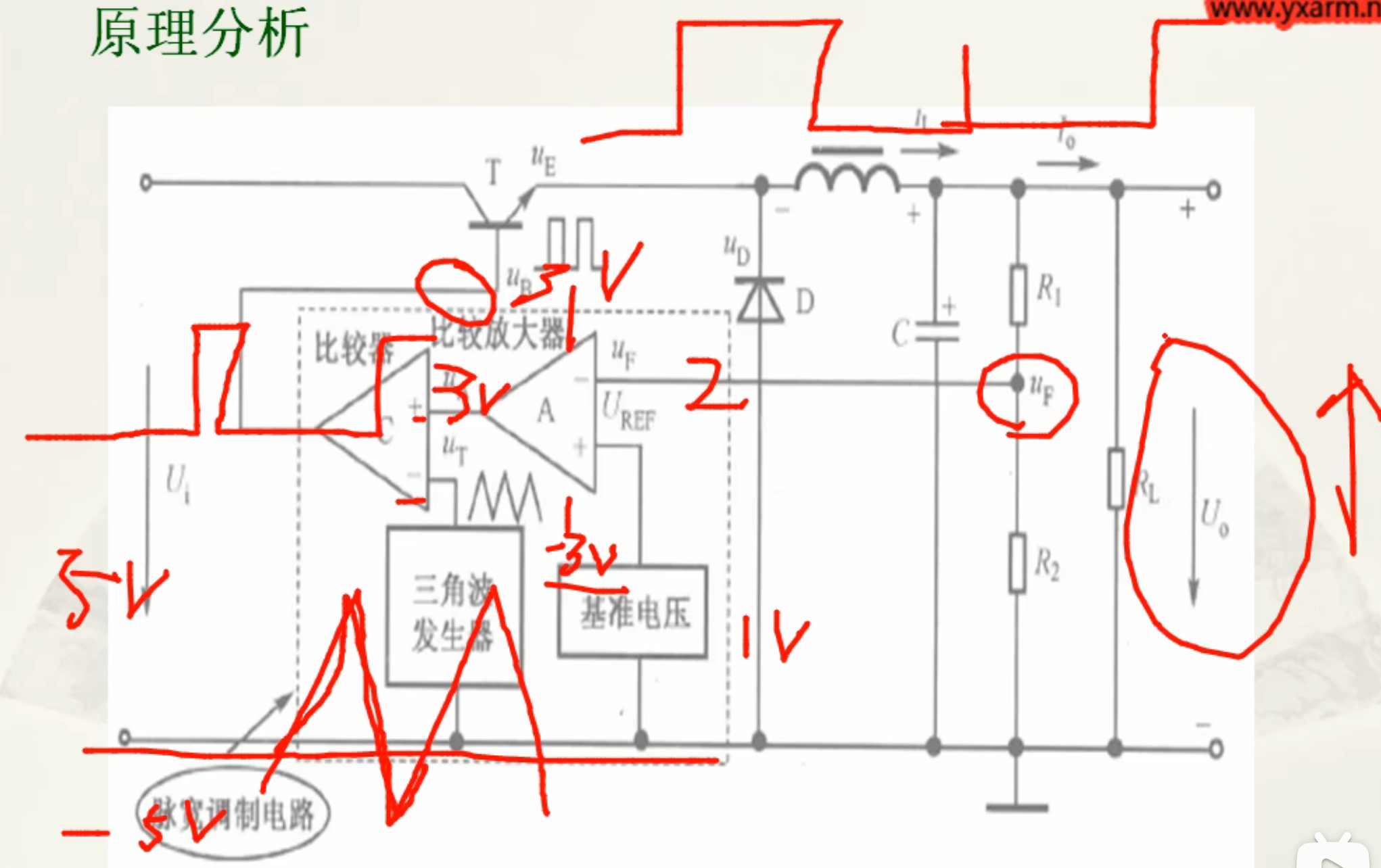

开关电源原理

降低Uo
