5G NR PDCCH之速率匹配

           本节主要介绍PDCCH处理中的速率匹配过程。[38.212-7.3.4]

 1. 前情提要：

        PDCCH（Physical Downlink Control Channel，物理下行控制信道）主要用于传输DCI（Downlink Control Information，下行控制信息），用于通知UE资源分配，调度信息、系统信息等，可指示UE（User Equipment，用户设备）进行上行或下行数据的传输。PDCCH通过 CORESET（Control Resource Set，控制资源集）与搜索空间（Search Space）共同确定其用于数据接收的时频域资源。其中：

        CORESET表征了PDCCH的频域位置和时域占用的符号数量等时频资源，PDCCH可以在CORESET上进行传输。CORESET中的控制区域位于每个 BWP 内（即CORESET所占RB数量小于等于BWP所占RB数量），且每个 BWP 最多可以配置3个CORESET。由于每个用户最多可以配置4个BWP，因此，每个用户最多可以配置12个 CORESET[38.331]。5G中CORESET分布如下图所示。

        由于PDCCH不再占用全部带宽，而是通过CORESET进行资源配置，因此，搜索空间表征了PDCCH时频资源的发送周期和符号起始位置等具体位置集合信息。且由于在搜索阶段，UE无法知晓发给它的DCI格式、聚合等级及在PDCCH上的位置等，因此，UE须对所有可能的候选位置和所有可能的DCI格式、聚合等级组合逐一尝试解码。具体搜索空间的类型如下表所示。

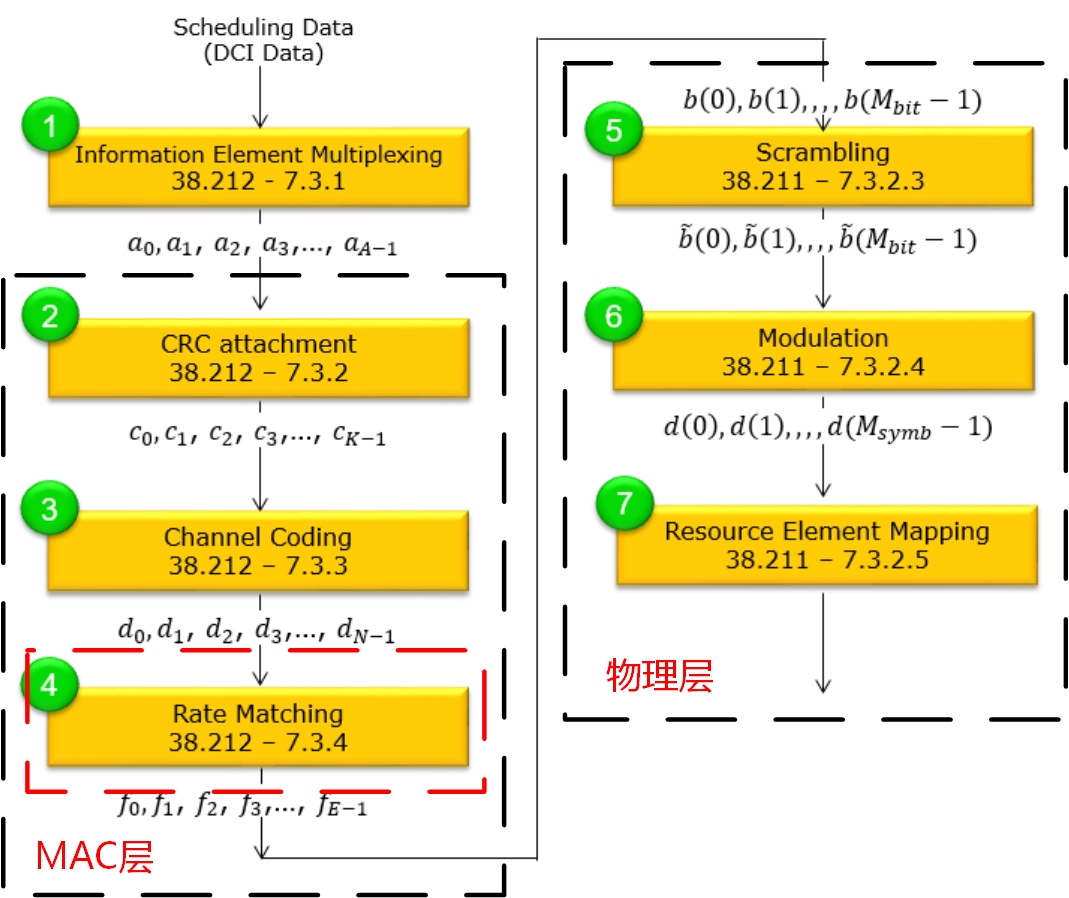

        PDCCH其数据的主要处理流程为：DCI→CRC处理→POLAR编码→速率匹配→加扰→信号调制→资源映射。PDCCH处理流程如下图所示。

2. 速率匹配：

          PDCCH的速率匹配过程共分3步：子块交织→bit选择→编码交织。输入经过信道编码处理后的数据，经速率匹配后可得到长度为E（其取值可选择为PDCCH中RE的2倍）的数据。通过速率匹配，可以将编码后的传输信道数据数量调整到分配的传输资源，从而适应物理信道可用资源的传输速率。[38.212-7.3.4/38.212-5.4.1]

        此外，对于PDCCH过程，其重要参数取值如下[38.212-7.3.4]。（该参数取值实际上与PBCH中取值相同，且其他过程与PBCH中信道编码过程相似。相关过程可参照：5G NR PBCH之速率匹配）。

 （1）子块交织：

        该规则旨在实现数据的子块交织，即需要将长度为N的数据分为32个子块，并通过子块交织获得长度为N的数据。子块交织规则如下：

 （2）bit选择：

        经子块交织后将得到长度为N的数据。令bit选择后数据长度为E。bit选择规则如下：

（3）编码bit交织：

       将长度为E的bit选择数据交织为数据 。且（即实际上并未进行交织）。编码bit交织规则如下：



        需要注意的是，E的长度不应超过8192。经过子块交织、bit选择及编码交织处理后，将获得长度为E的速率匹配数据。

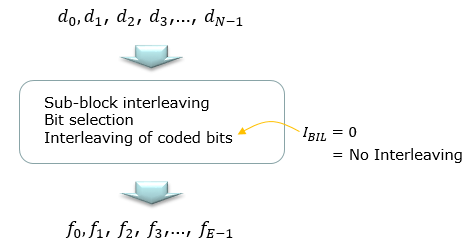

        PDCCH中速率匹配流程如下图所示。
