3D打印——给开发板做外壳

---

前言

1. 一个开发板，需要做一个外壳。
2. 有开发板机械尺寸图（dxf格式）。
3. 使用软件fusion360。

---

一、建立开发板3D模型

根据开发板尺寸绘制草图

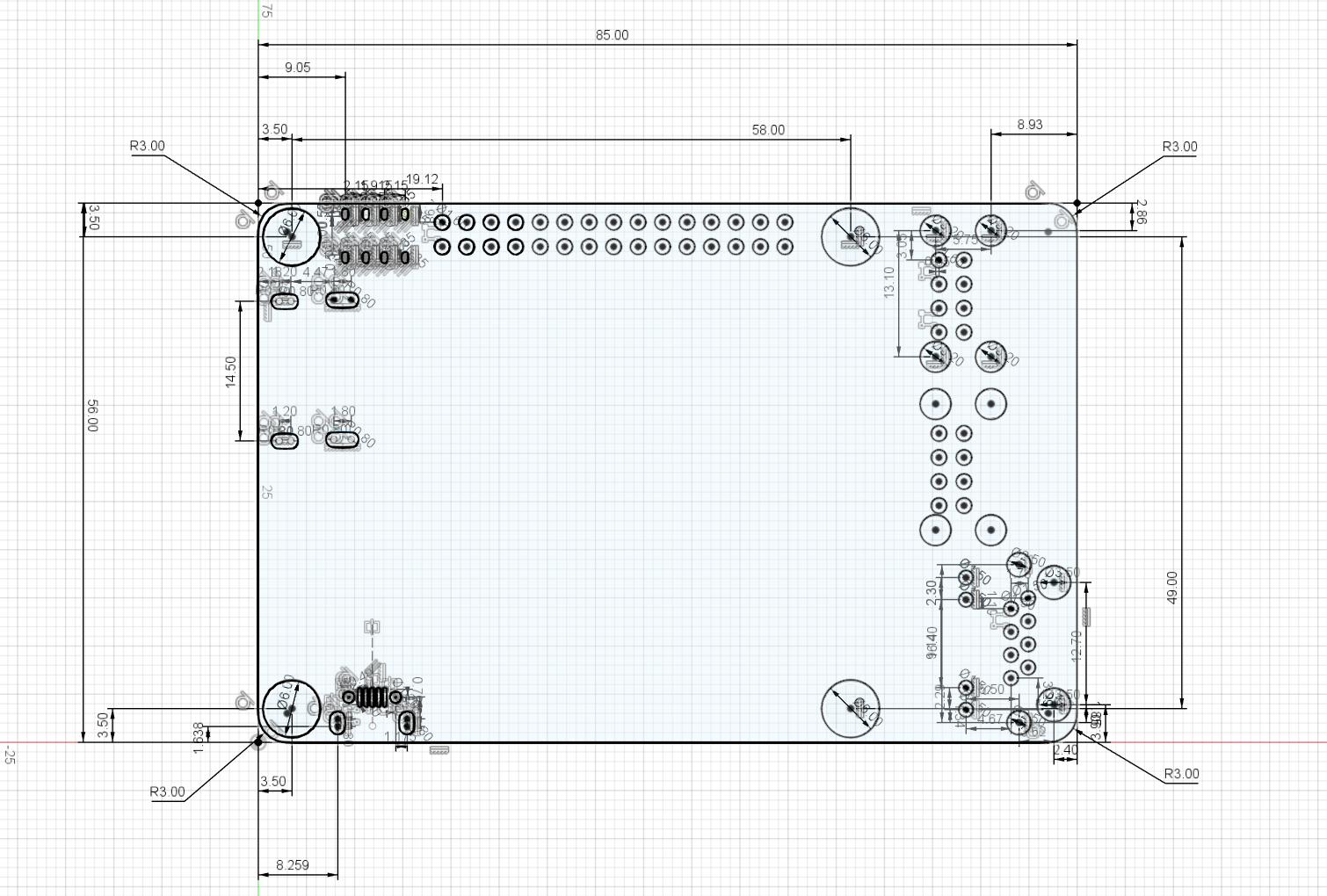

绘制PCB草图（手动）

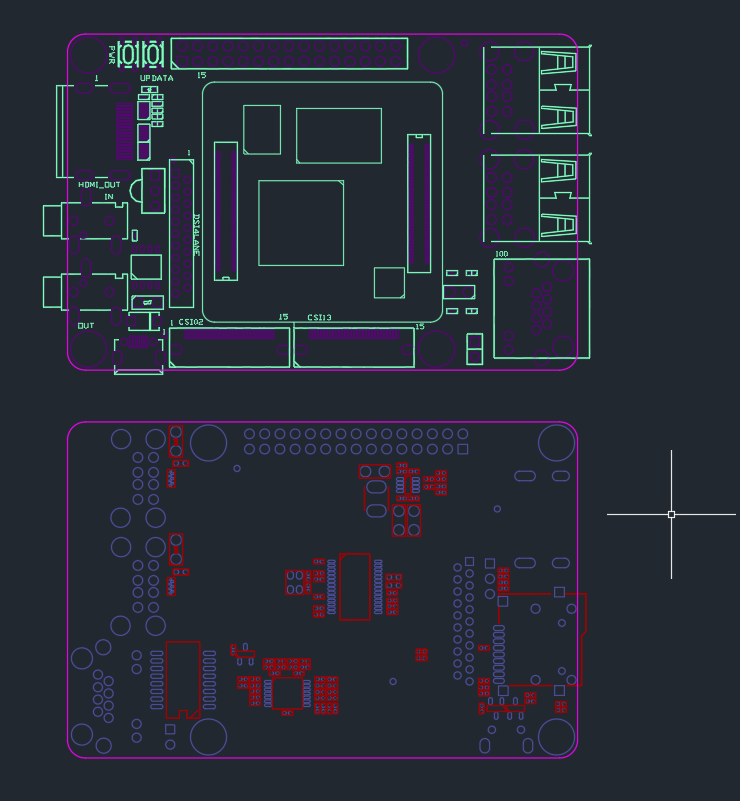

Autocad里打开尺寸图文件，在这里面可以测量可以孔的位置和举例。

然后再fusion360里面根据测量的尺寸把草图绘制出来。

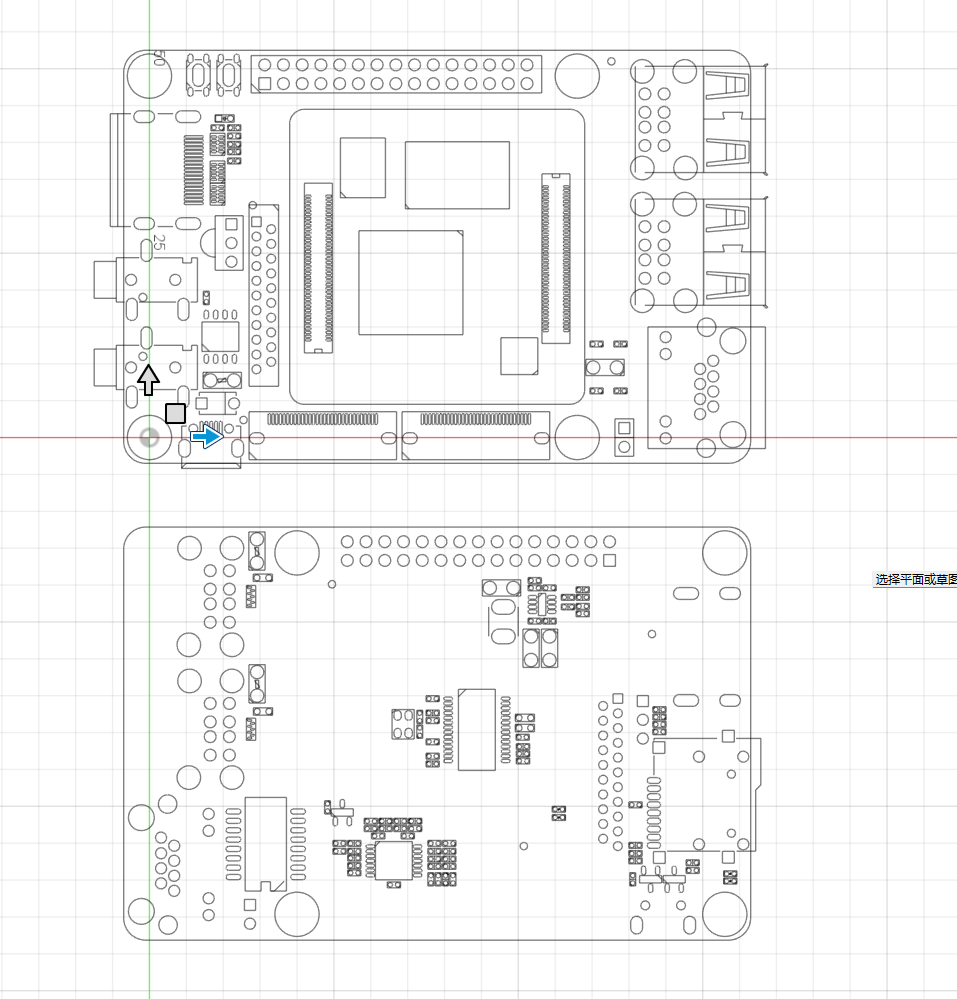

绘制PCB草图（导入）

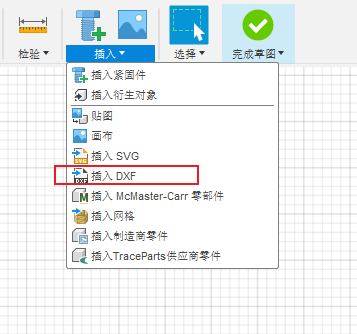

fusion可以直接导入dxf文件，不需要手动进行绘制。

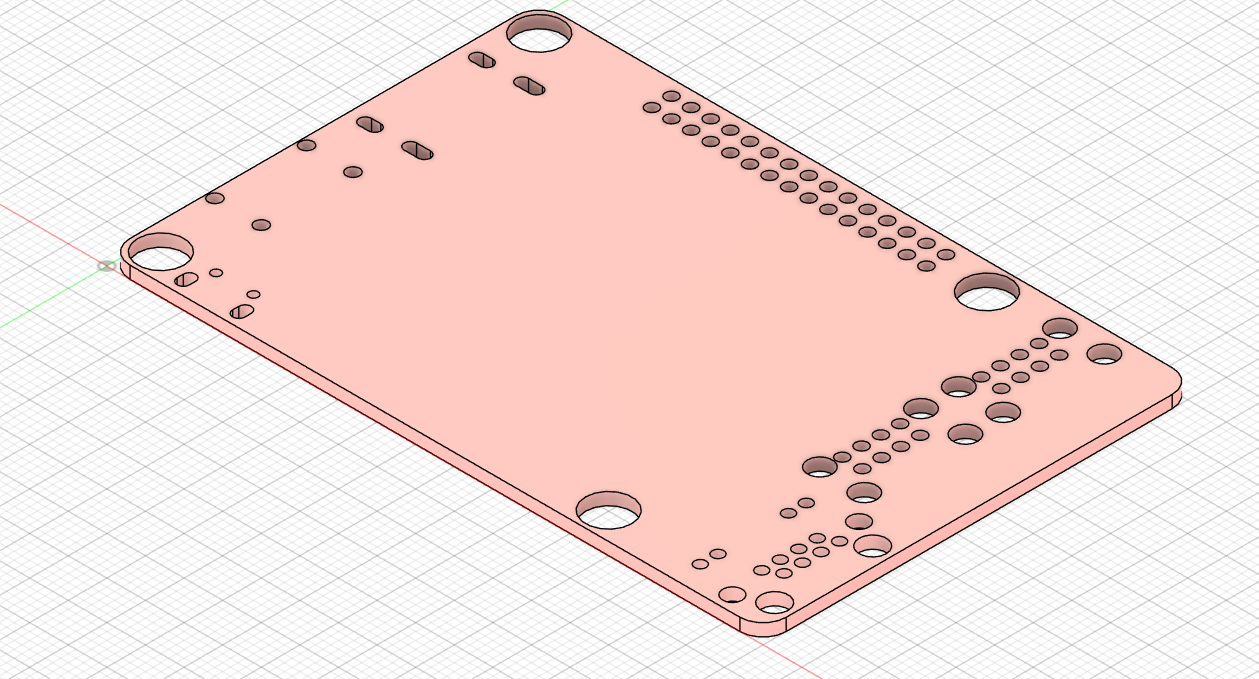

拉伸PCB板

这里需要测量一下PCB的厚度，然后根据实际情况处理就行。

下载零件3D模型

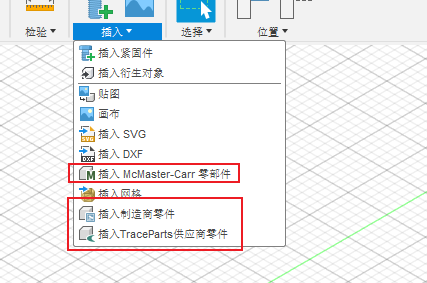

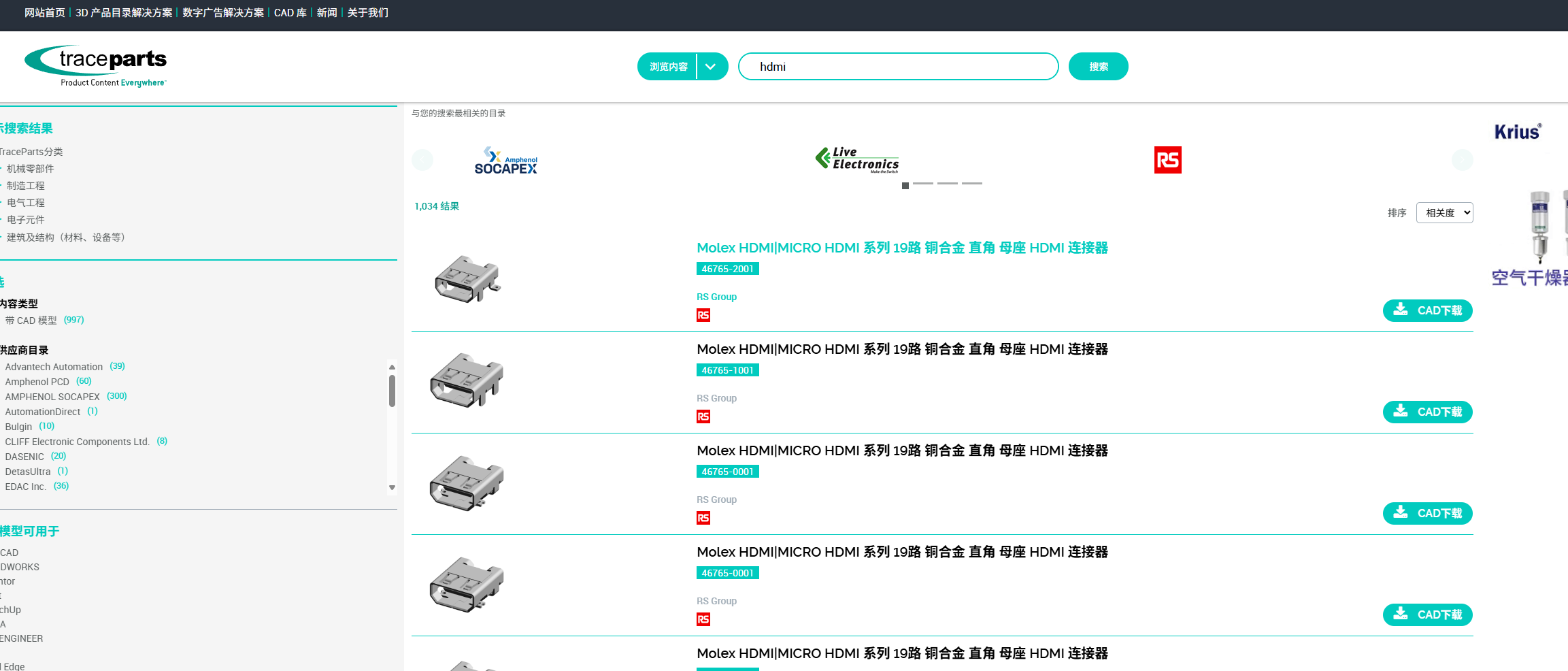

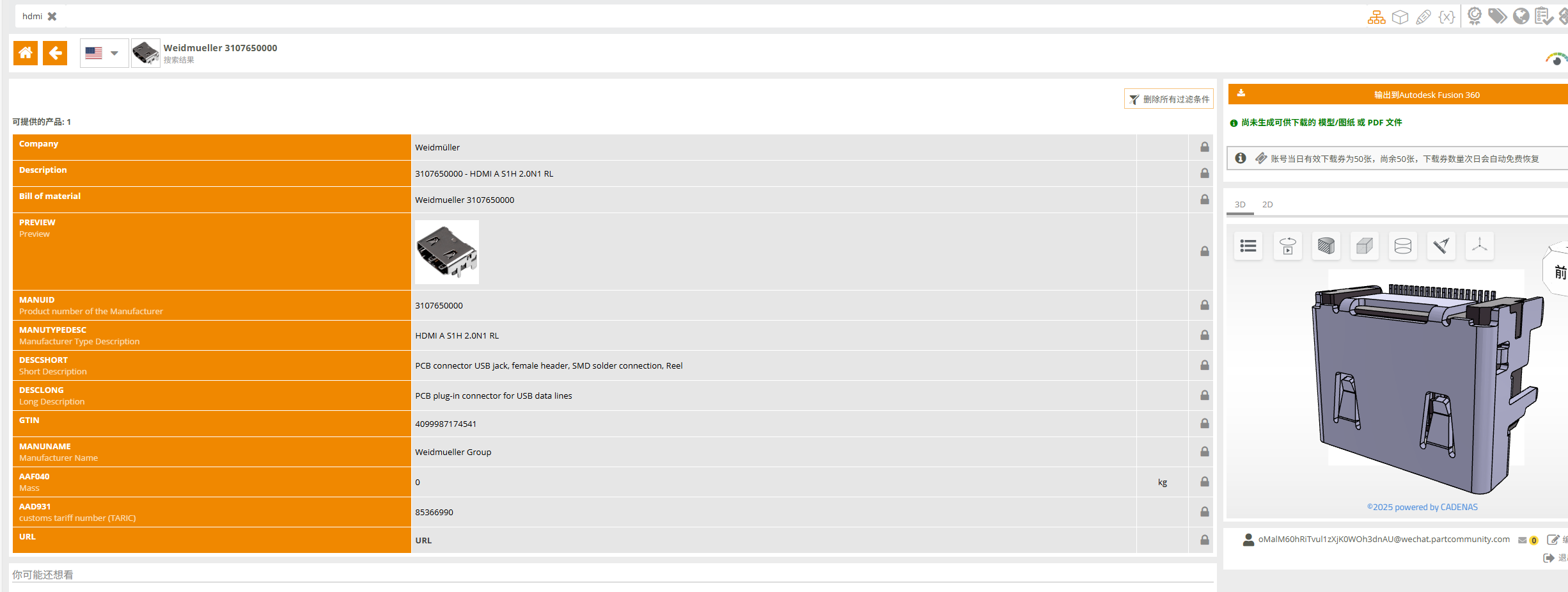

网口、USB等3D模型可以在一些网站上进行寻找，下载是免费的，但是需要注册登录。
还有一个问题是不知道英文搜索可能比较困难…

这里的排针连接器还可以设置管脚的数量和长度等等。

在这些网站里可以下载需要的3D模型软件格式，比如step格式，然后再fusion360里面打开会生成一个模型的工程。

装配零件

前面在网站上下载的模型通过fusion360打开后会生成一个工程，直接插入零部件进行装配。

装配的时候使用链接将零件组合到一起，可以适当调整下位置。

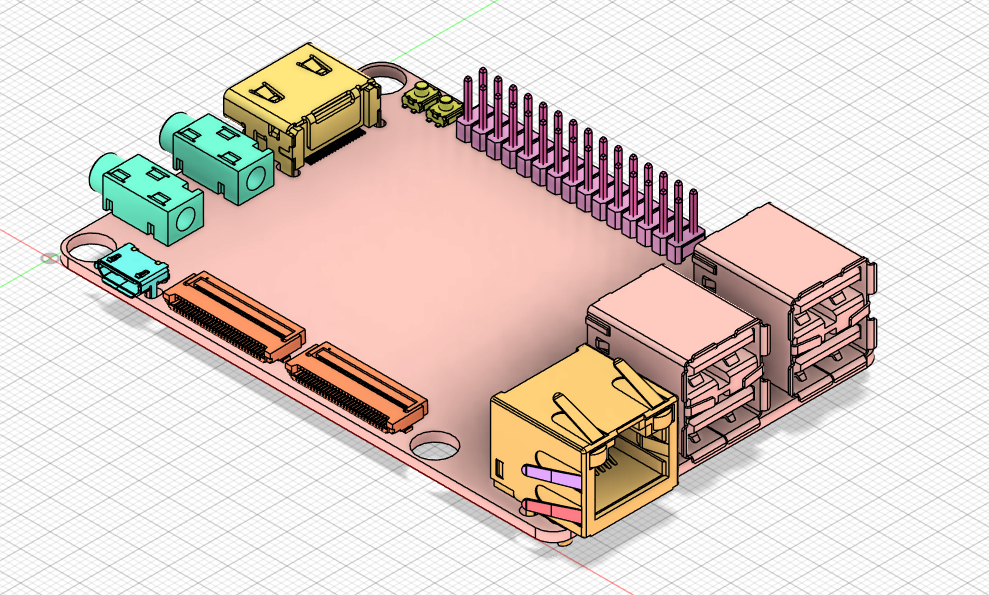

最终效果：

二、建立外壳3D模型

新建工程，将开发板零部件插入。

盒子

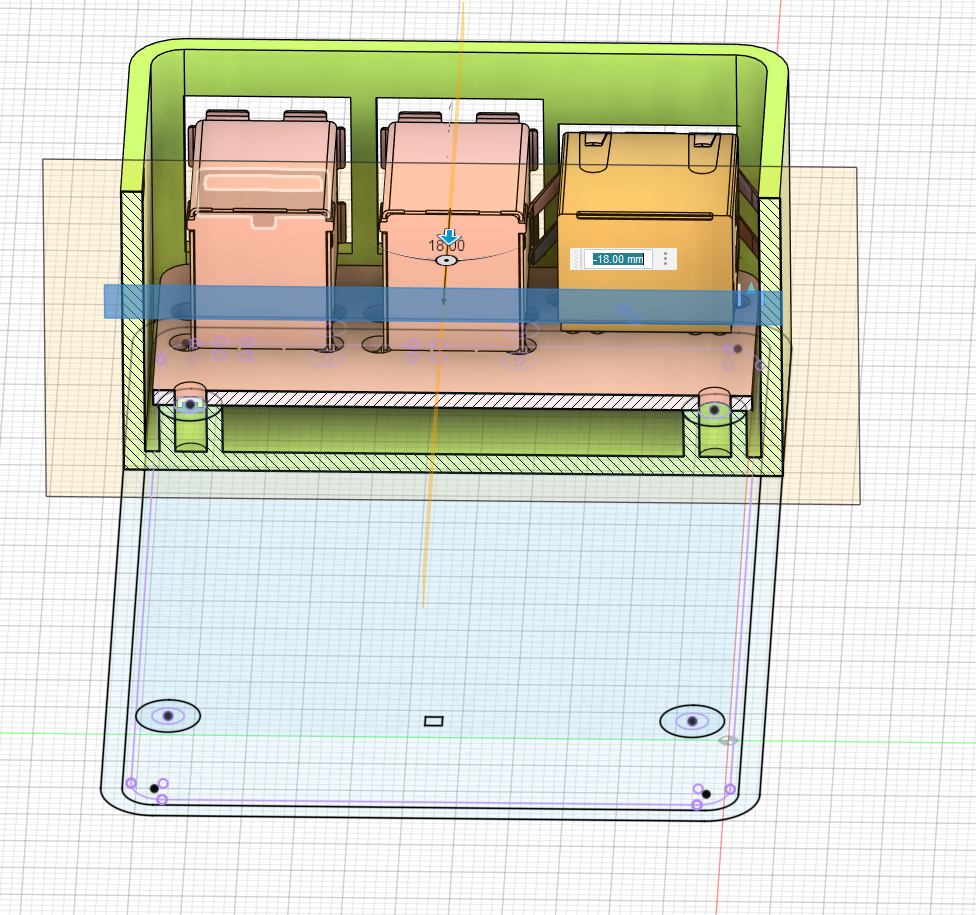

1. 从PCB底面先建立草图，拉伸支撑柱；
2. 在支撑柱底面继续建立草图，投影PCB形状的轮廓，向外稍微一点（比如0.8mm)便于放置开发板，再偏移2mm作为盒子的壁厚；
3. 将盒子拉伸合适的高度。

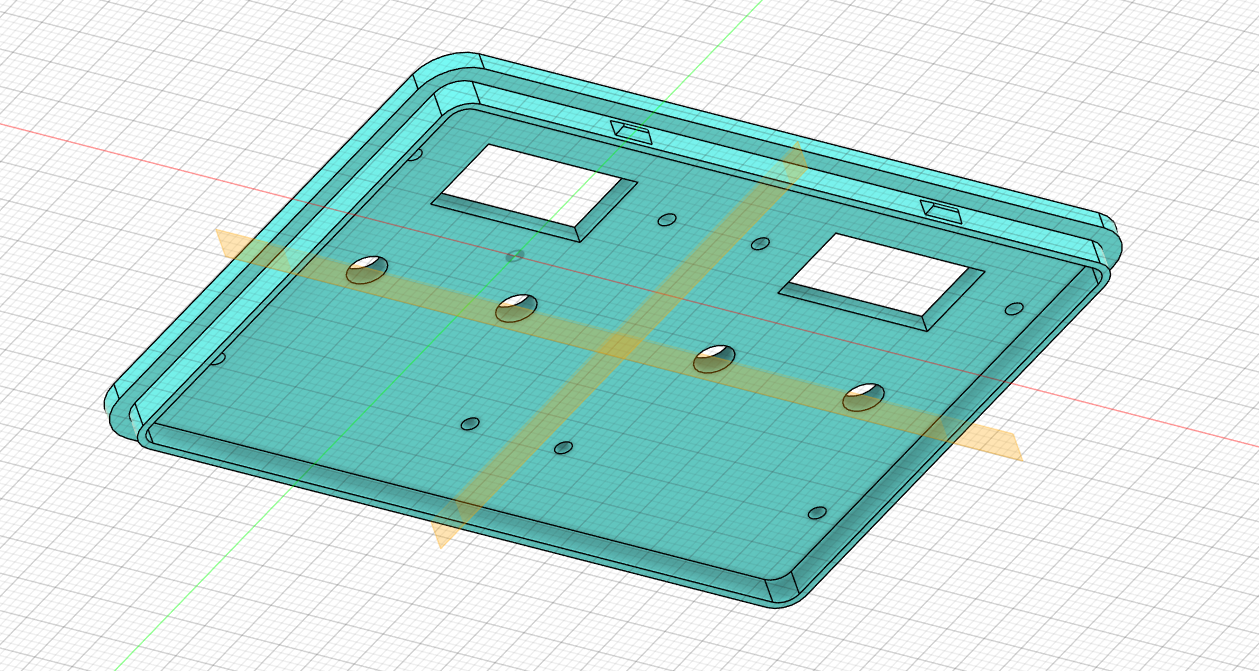

盖子（卡扣）

1. 绘制草图，拉伸大概形状，壁厚2mm，内部厚度1mm，高度3mm；
2. 凸起处理，在侧边放置矩形5mm*2mm，拉伸3mm，扫掠斜角-45°，倒圆角4mm；
3. 盒子凹槽处理，使用合并工具在盒子上处理出凹槽；
4. 留公差，为了能够扣上，将接触面偏移0.1mm，盒子、盖子二选一处理就行。

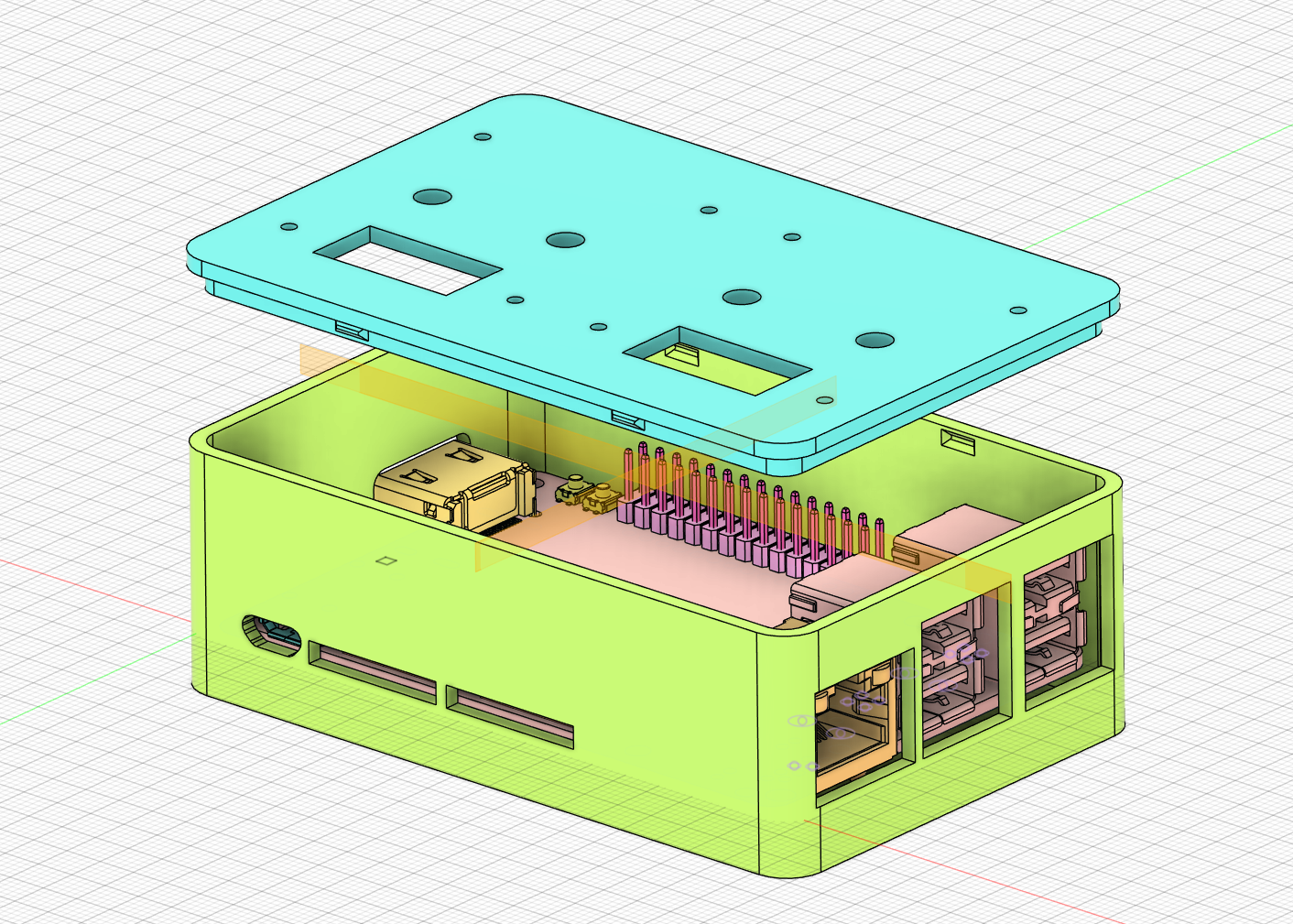

最终效果

模型建好之后就可以导出进行3D打印了。

三、问题记录

问题	解决方式
microusb、hdmi接口离外壳稍远，接口插不上	减小microusb、hdmi接口到外壳的距离
m2孔太大，固定不了m2螺丝	将m2孔缩小0.1mm
开发板网口固定过紧，放置和取出困难	增大网口到外壳的距离
