智能化系统信号传输大量使用同轴电缆作为传输介质，用CAD快速看图算同轴电缆量超方便！【批量测量】功能一键拉长度，自动分类标注，还能算穿管根数和预留量。管长、竖向高度加预留，咔咔几下就出总米数，效率翻倍！

一、有线电视信号的传输

有线电视信号的传输分为有线传输和无线传输。有线传输常用同轴电缆和光缆为介质。无线传输根据传输方式和频率分为多通道多点分布服务（MMDS）和调幅微波链路（AML）。

二、传输介质

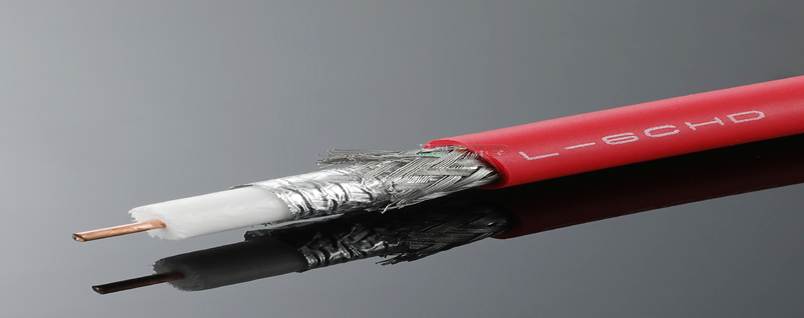

1.同轴电缆传输。闭路电视系统中大量使用同轴电缆作为传输介质。同轴电缆由同轴结构的内外导体构成，芯线为单股或多股铜线，外包绝缘物，绝缘物外面为用金属丝编织网或金属箔，最外面用塑料护套或其他特种护套保护。

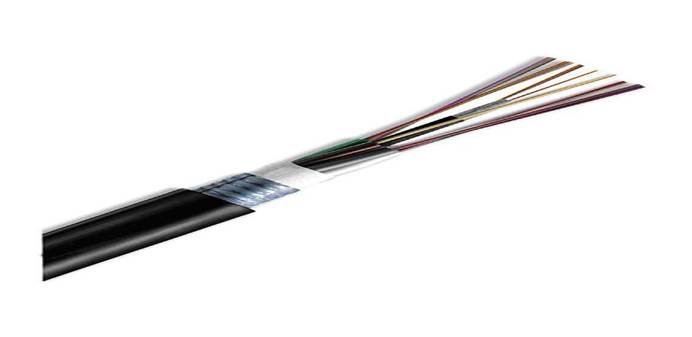

2.光缆传输。用光缆传输电视信号具有传输损耗小、频带宽、传输容量大、频率特性好、抗干扰能力强、安全可靠等优点，是有线电视信号传输技术手段的发展方向。

3.多频道微波分配系统（MMDS）。在闭路电视系统中，对于一些地形复杂、不便架设传输线的地方，可利用微波将电视信号通过无线电波进行传递。微波传输具有较高的可靠性，可以避免由于长距离传输电缆线路上干线放大器串联过多使信号质量下降，在某些场合，用微波无线传输信号的方式比用电缆或其他方式传输有更大的优越性。

4.调幅微波链路系统。AML是一种无线传输系统，由发射站和接收点两部分组成。发射站由信号源、混合器和AML微波发射机组成。信号源可以是开路电视信号、有线电视信号或卫星广播电视信号，信号源信号经混合后，上变频到Ku波段，经AML发射机发射。

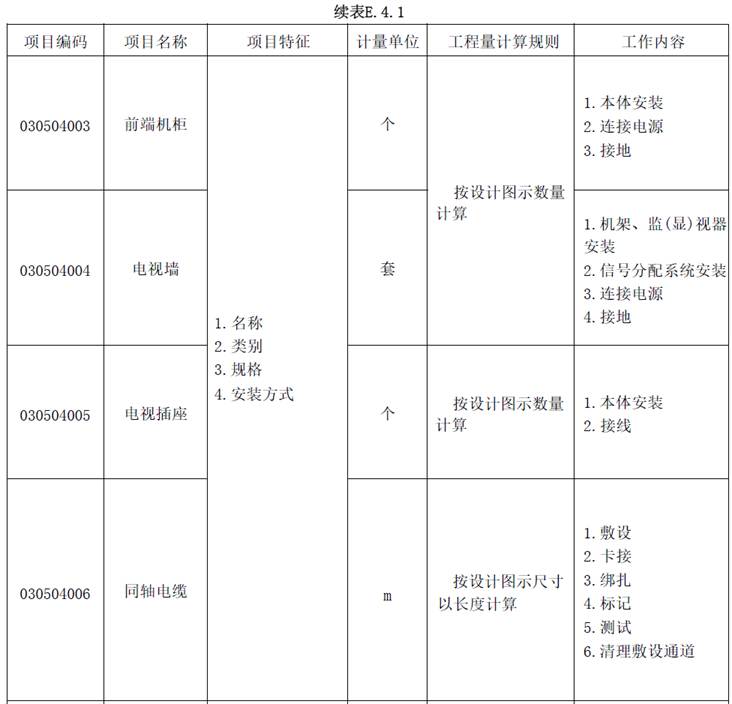

四、同轴电缆计量规则

五、实例分析

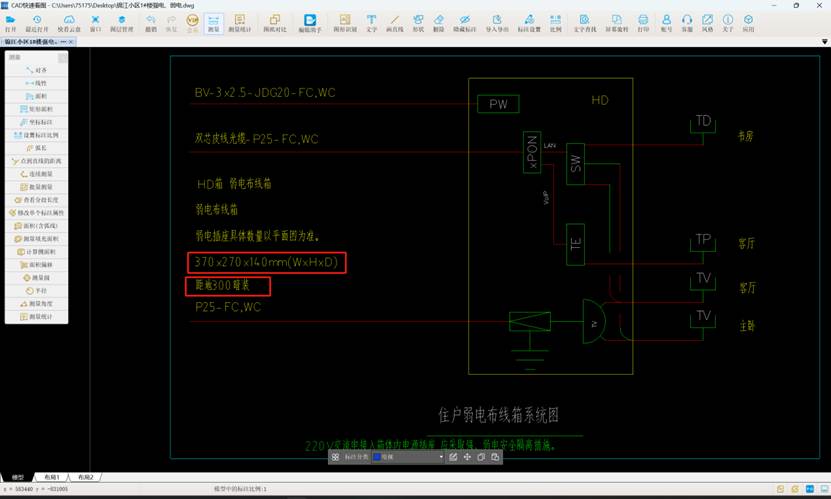

1.计算某住宅楼的同轴电缆工程量，观察图例表，确定电缆和穿管类型。

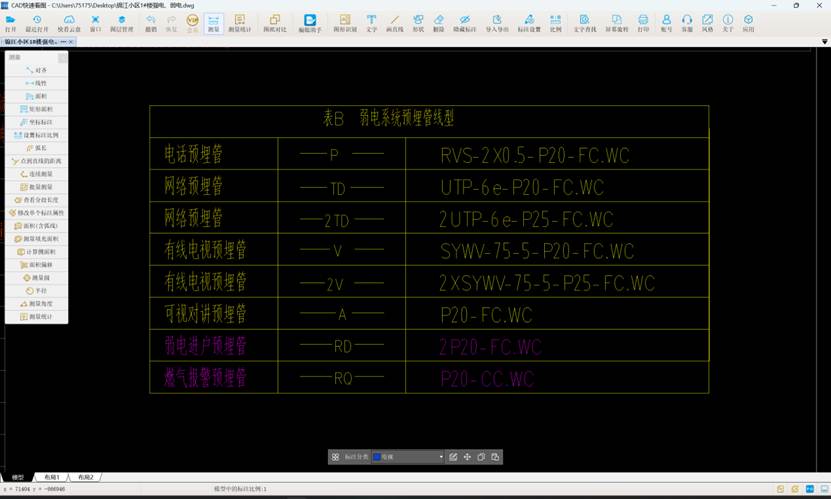

SYWV-75-5-P20-FC.WC：同轴电缆穿有线电视预埋管沿地面和墙面暗敷

2.用CAD快速看图查看图纸并计量

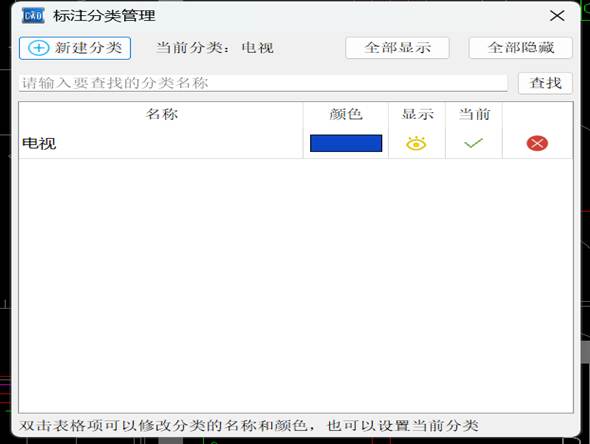

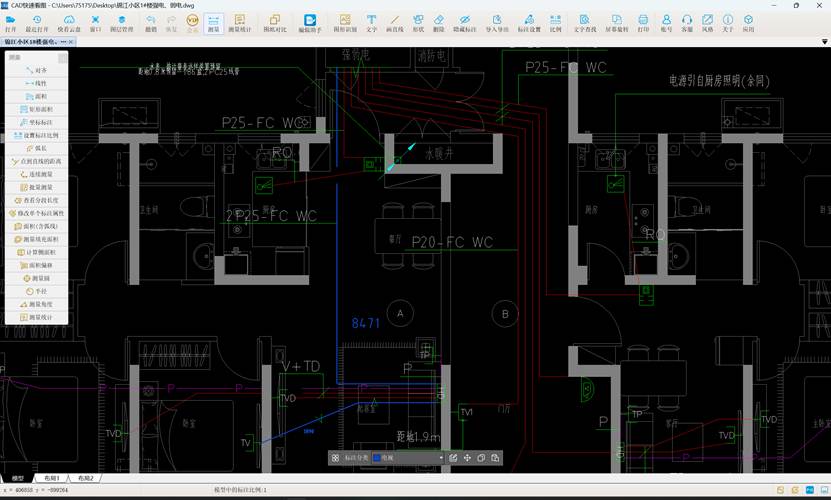

使用软件的【标注分类】功能，定义电视标注，设置颜色。使用软件的【批量测量】功能，选择线段，不勾选“按已选线段的图层过滤”，原因是有的回路是1根管，有的是2根管。然后在平面图中点选相应的电视回路，测得长度为8.471m，3.89m。则得到PC25水平长度为8.471*2=16.942m，PC20水平长度为3.89m。

观察图例表，得到相应弱电器具的安装高度，VP距地1.4m明装，HD底面距地0.3m暗装，电视插座距地1.0m暗装，则可以得到敷设管的竖向长度为：PC25 1.4*2+0.3*2=3.4m；PC20 0.3+1=1.3m。

汇总：

PC25: 16.942+3.4=20.342m

PC20: 3.89+1.3=5.19m

SYWV-75-5: [20.342+(0.5+0.5)(VP预留估算)+（0.37+0.27）（HD预留）]*2（PC25管内穿2根电缆）+[5.19+（0.37+0.27）（HD预留）] （PC20管内穿1根电缆）=49.794m

其他同轴电缆可采用同样的方法进行计量，比如门厅的TV1，读者可自行尝试。

同轴电缆可用CAD快速看图的【标注分类】、【批量测量】功能快速标记计量，非常方便。
