[论文阅读] 软件工程工具 | EVOSCAT可视化工具如何重塑软件演化研究
EVOSCAT可视化工具如何重塑软件演化研究
论文信息
- 原标题：EVOSCAT: Exploring Software Change Dynamics in Large-Scale Historical Datasets
- 主要作者及机构：
- Souhaila Serbout（University of Zurich, Zurich, Switzerland）
- Diana Carolina Muñoz Hurtado（Software Institute USI Lugano, Switzerland）
- Hassan Atwi（Software Institute USI Lugano, Switzerland）
- Edoardo Riggio（Software Institute USI Lugano, Switzerland）
- Cesare Pautasso（Software Institute USI Lugano, Switzerland）
- 引文格式（APA）：Serbout, S., Muñoz Hurtado, D. C., Atwi, H., Riggio, E., & Pautasso, C. (2025). EVOSCAT: Exploring Software Change Dynamics in Large-Scale Historical Datasets. arXiv:2508.10852v1 [cs.SE]. https://arxiv.org/abs/2508.10852v1
一段话总结
本文介绍了一款名为EVOSCAT的交互式可视化工具，旨在解决大规模软件演化历史数据的分析难题。该工具通过密度散点图将百万级事件（如代码提交）可视化，支持灵活的时间轴配置、 artifact 排序和颜色编码，帮助研究者快速掌握数据集全貌、比较不同软件 artifact 的演化节奏、发现异常模式（如克隆或分叉）、评估 artifact 新鲜度等。论文通过8个真实数据集（如OpenAPI描述、GitHub工作流配置、知名开源项目历史）展示了工具的实用性，并阐述了其设计思路、核心贡献与局限性。

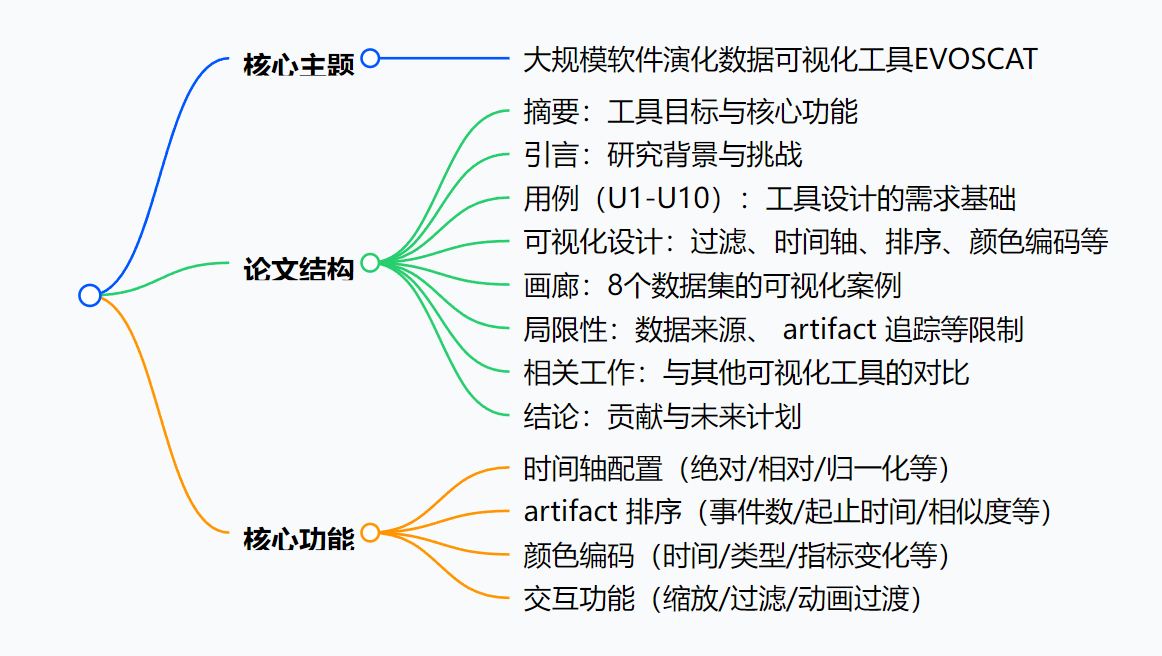

思维导图
研究背景
长期运行的软件项目会积累海量“数字足迹”——代码文件、测试用例、文档等 artifact 的成百上千次修订，这些数据被研究者用于分析软件演化模式、挖掘趋势或改进质量。但随着数据规模增长（百万级事件、数万 artifact），传统分析方法面临两大挑战：
- 数据过载：人工梳理或简单统计难以从海量数据中发现规律，比如“哪些 artifact 演化节奏相似？”“某类文件的修改频率是否在近年突变？”
- 可视化瓶颈：传统图表（如折线图、柱状图）无法同时展示数万 artifact 的长期演化轨迹，导致研究者难以直观对比或发现隐藏模式。
举个例子：若想分析10万个GitHub工作流文件的修改历史，传统工具可能只能展示单个文件的时间线，而无法一次性呈现所有文件的“生命周期”（创建、修改、废弃），更难快速发现“哪些文件在同一时期被集中修改”等规律。EVOSCAT正是为解决这类问题而生。
创新点
EVOSCAT的核心创新在于将“大规模软件演化数据”转化为“可交互的视觉语言”，具体亮点包括：

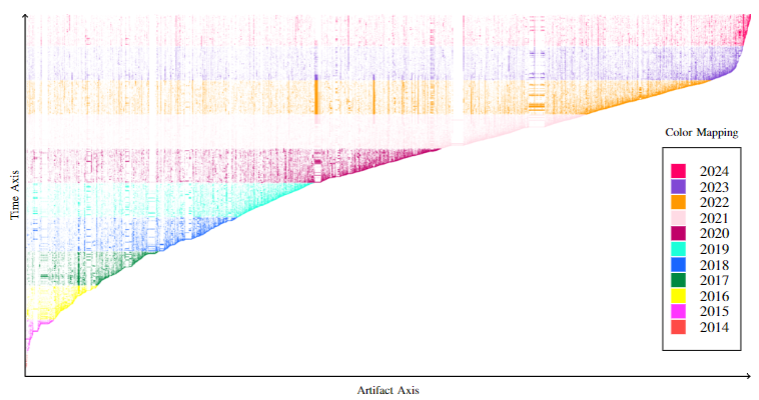

- 高密度散点图设计：每个点代表一个事件（如代码提交），同一 artifact 的事件沿竖线排列，既支持百万级数据展示，又能直观体现 artifact 的演化轨迹。
- 灵活的时间轴配置：支持5种时间尺度（绝对时间、相对于起始/结束时间、中位数对齐、归一化），可按需对齐不同 artifact 的演化阶段（如对比“出生”时间不同但“存活”周期相似的文件）。
- 多维度 artifact 排序：支持按事件数、起止时间、相似度等7种标准排序，轻松聚类出“修改频繁的 artifact”“近期活跃的 artifact”等群体。
- 动态颜色编码：通过颜色直观呈现事件年份、 artifact 类型、指标变化（如“安全配置错误增多/减少”），让趋势一目了然。
- 交互式探索：支持缩放、过滤（隐藏事件少的 artifact）、动画过渡（切换排序方式时的流畅重排），帮助研究者从“全局 overview”深入到“细节分析”。
研究方法和思路
EVOSCAT的设计与实现遵循“需求驱动-功能落地-案例验证”的思路，具体步骤如下：
1. 明确核心需求（用例设计）
基于软件演化研究的实际场景，提炼出10个关键用例（U1-U10），涵盖数据集 overview、演化对比、异常发现、可扩展性等，例如：
- U1：提供大规模数据集的全局视图
- U3：比较不同 artifact 的开发节奏
- U6：发现克隆或重复的 artifact
2. 工具功能设计
针对用例设计核心功能：
- 过滤机制：预处理时可设置“最小事件数”，隐藏数据稀疏的 artifact（如仅展示修改≥5次的文件）。
- 时间轴配置：5种模式满足不同分析需求（如“相对起始时间”用于对比 artifact 的“成长速度”）。
- artifact 排序：7种标准（如“按事件数”分离“频繁修改”与“几乎不变”的 artifact）。
- 颜色编码：5类映射（如“按年份”展示 artifact 的时间分布，“按指标变化”展示质量趋势）。
- 交互功能：密度图（解决点重叠问题）、动画过渡、配置参数URL保存（便于复现或分享）。
3. 架构与实现
工具由4部分组成：
- 数据爬取：从GitHub等仓库抓取 commit 日志和 artifact 信息。
- 预处理：计算坐标、压缩数据，提升渲染效率。
- 前端画布：渲染散点图，支持交互操作。
- 控制组件：提供排序、时间轴、颜色编码的配置界面。
4. 案例验证
用8个真实数据集验证工具有效性，涵盖：
- 特定类型 artifact（如OpenAPI描述、GitHub工作流配置）
- 知名开源项目（如Node.js、CPython、Firefox）
通过可视化结果验证工具能否满足用例（如用VS Code数据集展示“AI功能集成期间的密集修改”）。
主要贡献
EVOSCAT为软件演化研究带来三大核心价值：
| 贡献类型 | 具体内容 |
|---|---|
| 理论层面 | 定义了“演化散点图”的设计空间，为大规模软件数据可视化提供方法论参考。 |
| 工具层面 | 提供一款开源、可扩展的可视化工具，支持百万级事件的交互式分析。 |
| 实践层面 | 通过8个数据集案例，展示工具在发现演化趋势（如“OpenAPI文件多为短期活跃”）、评估爬虫性能等场景的实用性。 |
开源资源
- 代码及数据集：https://zenodo.org/records/15525004
- 演示视频：https://youtu.be/zSLstI1mx8
- 扩展案例 gallery：https://design.inf.usi.ch/evoscat/gallery/
关键问题
-
EVOSCAT能处理多大规模的数据？
支持百万级事件（如678万条Firefox的演化记录）和数万 artifact（如86万个Firefox文件），需配合高分辨率显示器使用。 -
如何用EVOSCAT比较两个 artifact 的演化差异？
可通过“归一化时间轴”将两者的生命周期拉伸至同一长度，再按“相似度排序”将它们相邻展示，直观对比修改频率和趋势。 -
EVOSCAT如何发现潜在的克隆 artifact？
按“时间戳相似度”排序后，克隆 artifact 的竖线（事件序列）会高度重合，呈现“平行横线”模式。 -
工具的局限性是什么？
仅支持主分支数据（忽略已删除分支）、不直接追踪文件重命名（会被误判为“删除旧文件+新增新文件”）、受浏览器JSON解析和画布分辨率限制。 -
与其他可视化工具相比，EVOSCAT的优势在哪？
专注软件演化场景，支持更大规模数据，且时间轴、排序、颜色编码的灵活性更高，更适合发现长期趋势和群体模式。
总结
EVOSCAT是一款针对大规模软件演化数据的交互式可视化工具，通过密度散点图将百万级事件转化为直观的视觉模式。其核心优势在于灵活的时间轴配置、多维度排序和动态颜色编码，帮助研究者快速掌握数据集全貌、比较 artifact 演化历史、发现异常模式。论文通过8个真实数据集验证了工具的实用性，并开源了代码和数据，为软件演化研究提供了强有力的分析利器。未来计划支持多仓库对比和更丰富的指标映射，进一步扩展工具能力。
