电工的基础知识以及仪器的使用

一.火线和零线

1. 火线:用来做工  危险

2. 零线:用来行程回路

火线加零线会形成回路

二.串联和并联

1.串联 :只有一条路

2.并联 : 在电路中有多种回路

三.电流表的使用

1.作用

测量电路中的电流

2.注意事项

使用时 注意指针是否指向了0 如果没有归0 需要手动调整到0

3.连接方式

串联在电路中   ,黑色接线柱连接负极 ,红色接线柱接正级、

4.图片:

四.电压表的使用

1.作用

测量电路中的电压

2.连接方式

并联在电路中   ,黑色接线柱连接负极 ,红色接线柱接正级、

3.注意事项

使用时 注意指针是否指向了0 如果没有归0 需要手动调整到0

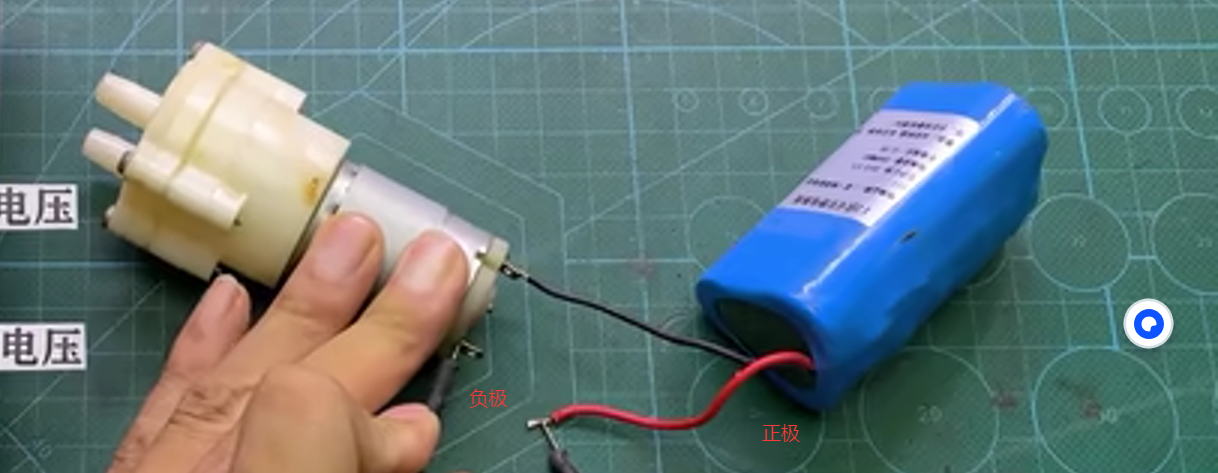

4.电压表可以直接接入电源两端

既不会出现短路 还可以测量电压

五.万用表的使用方法

1.使用方法

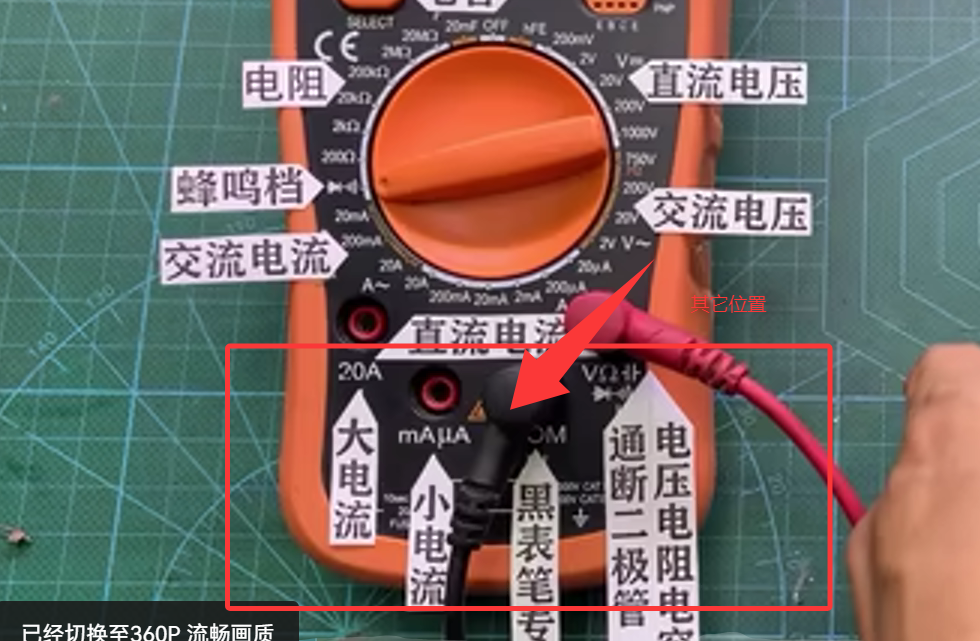

(1)黑色表笔:插在COM口上

(2)其它插口:

2.判断是否连接正常

将万用表调到蜂鸣档,把万用表的两个表笔碰到一块儿,如果出现蜂鸣声就证明这个表笔是连接正常的。

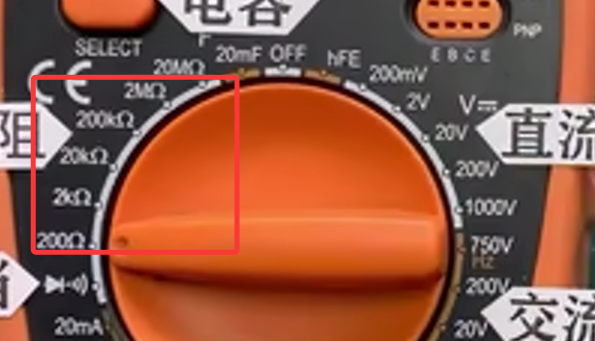

3.测量电阻

调整到电阻档:测量应该从大到小调整档位

4.交流电压

将表笔悬空,数值大的是火线,数值小的是零线

5.直流和交流的测量方法

将万用表串联在电路中

使用万用表的时候不建议用它测量电流,因为不安全

六.钳形电流表

1.简称

钳表

2.作用

就是用来测量线路中的电流

3.优点

在线路不断电,不影响设备运行的情况下,来测量导线中的电流

4.使用方法

(1)测量

在不清楚电流多大的时候,需要调到最大,如果还看到0,继续调低量程,直到有数值为止。

5.注意事项

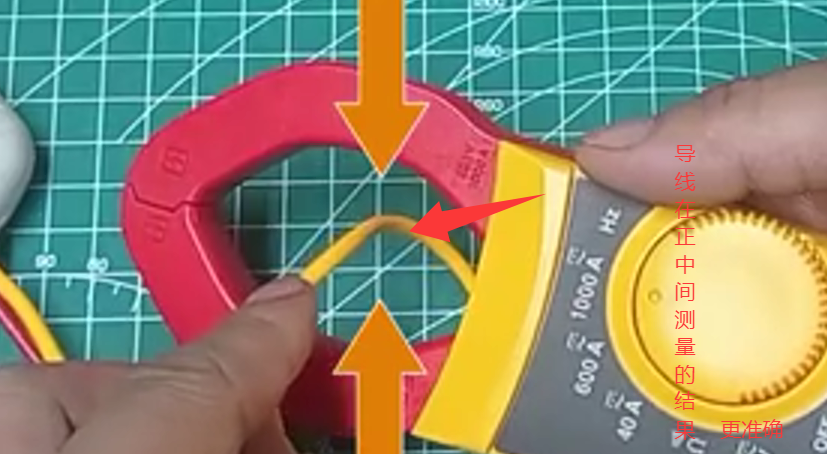

(1)导线在最中间

(2)换挡时

换档时,需要先脱离被测电路,才能更换档位

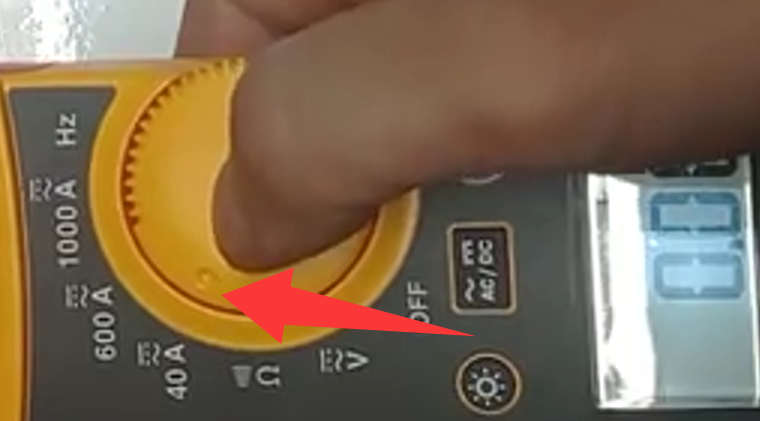

6.测量直流电流 切换档位

七.接地电阻测量仪

1.外观检测

拿到表首先检测外观是否正常,摇起来比较顺，

2.数值:1.0.1X1X10

接地电阻阻值一般不超过100欧姆

单独接地一般是多少:4欧姆

两个重复接地一般电阻是多少:不大于10欧姆

3..线的作用

(1)5米  E点

(2)20米 p点

(3)40米  C点

4.开路实验

三个插头都是断开的,摇动手柄,开路实验手柄摇动顺滑

5.短路实验

短路实验手柄摇动是有阻力的

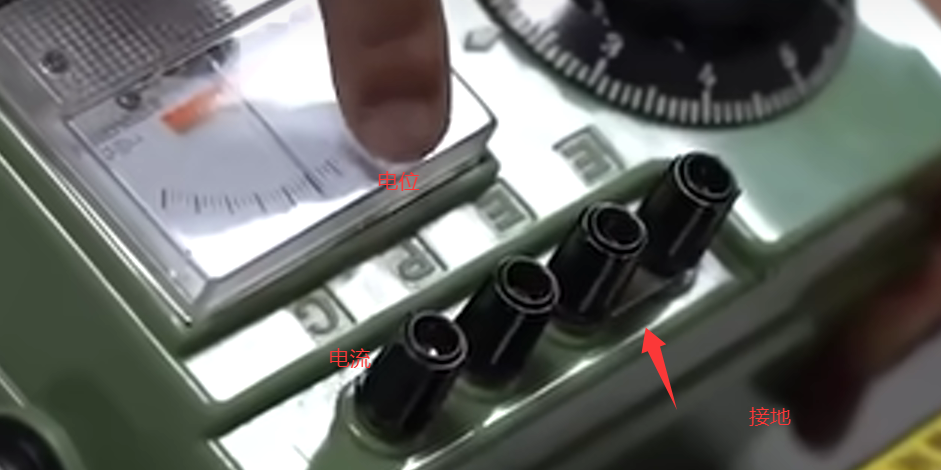

6.设备接线

5米:接地

20米:电位端

40米:电流端

将倍率调整到10,指针指向5欧姆,再去摇动手柄,一只手调整刻度,知道指针指向0位

八.兆欧表(摇表)

1.外观检查

线没有破损等

2.开路检查

摇到500 证明开路的是时候 表是好的

3.短路检查

轻轻摇半圈,如果归零,证明表是好的。
