推荐一款高性能状态机管理解决方案

news 2025/8/16 5:56:07

在实际软件开发中，尤其是工业软件，每一款设备都有复杂的状态以及状态之间的切换的功能需求，在这种情况下，如何管理状态以及状态之间切换，和对应状态下的功能控制，成为非常重要的一个问题。如果处理不好，那这种繁复的状态将成为“像面条一样”缠绕耦合，一团乱麻，真的就是“剪不断，理还乱”。那如何解决这个问题呢？今天我们以一篇简单的小例子，简述如何通过Stateless组件，完成状态的管理和触发，仅供学习分享使用，如有不足之处，还请指正。

什么是状态模式？

关于状态模式和状态机，如下所示：

状态模式："允许一个对象在其内部状态改变时改变它的行为。对象看起来似乎修改了它所属的类 "。(State Pattern: "Allow an object to alter its behavior when its internal state changes. The object will appear to change its class ".)。对于这个定义，有点抽象，变通理解一下可以这么理解：状态拥有者将变更行为委托给状态对象，状态拥有者本身只拥有状态(当然也可以抛弃状态对象)，状态对象履行变更职责。
状态机："依照指定的状态流程图，根据当前执行的动作，将当前状态按照预定的条件变更到新的状态 "。状态机有4个要素，即现态、条件、动作、次态。其中，现态和条件是“因”，动作和次态是“果”。
- 现态 - 是指当前对象的状态
- 条件 - 当一个条件满足时，当前对象会触发一个动作
- 动作 - 条件满足之后，执行的动作
- 次态 - 条件满足之后，当前对象的新状态。次态是相对现态而言的，次态一旦触发，就变成了现态
状态迁移图："在UML建模中，常常可见，用来描述一个特定的对象所有可能的状态,以及由于各种事件的发生而引起的状态之间的转移和变化，也是配置状态机按照何种行径的前提 "。

什么是Stateless?

Stateless是一个轻量级、高性能的状态机库，它基于.Net Standard实现，在.Net Framework和.Net Core项目中都可以使用，能够轻松地帮助我们实现状态转换的逻辑。

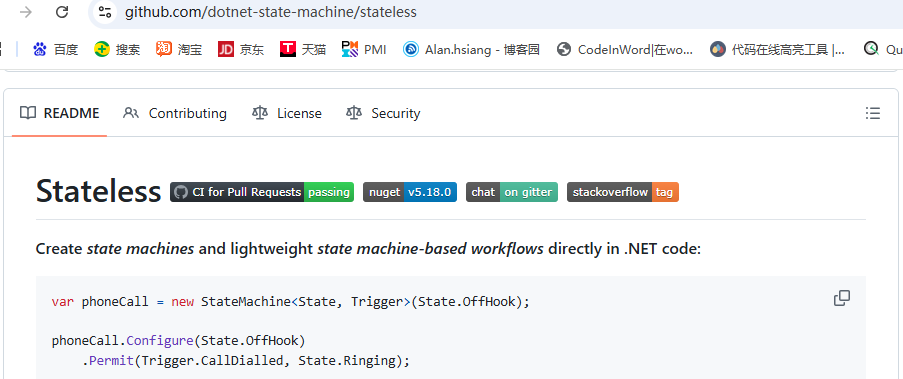

github：https://github.com/dotnet-state-machine/stateless

实例场景说明

本文主要通过Stateless组件实现如下一个状态的管理和触发，

当前有一个设备软件，它拥有如下几个状态(State)：

Idle状态，表示当前没有运行任务，处于空闲状态。
Running状态，表示当前正在工作，处于运行状态。
Malfunction状态，表示当前有异常，出于故障状态。
Recovery状态，表示经过维修，从故障中恢复了，处于修复状态。

它拥有触发动作(Trigger)：

Work，表示当前开始工作，它可以由Idle状态进入，也可以从Recovery状态进入，程序会进入Running状态。
Fatal，表示遇到异常，它只可以由Running状态进入，程序会进入Malfunction状态。
Repair，表示修复异常，它只可以由Malfunction状态进入，程序会进入Recovery状态。
Finish，表示完成，它可以由Running状态进入，也可以由Recovery状态进入，程序会进入Idle状态。

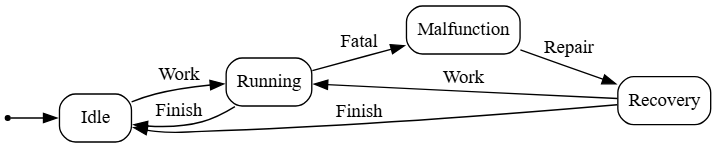

上述状态（State）和触发动作（Trigger）以及之间的流转，如下图所示：

创建项目

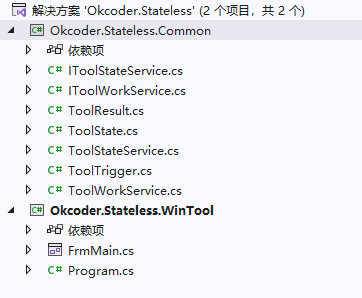

为了演示状态变化，我们创建一个WinForm应用程序“Okcoder.Stateless.WinTool”和一个公共库“Okcoder.Stateless.Common”，如下所示：

安装Stateless组件

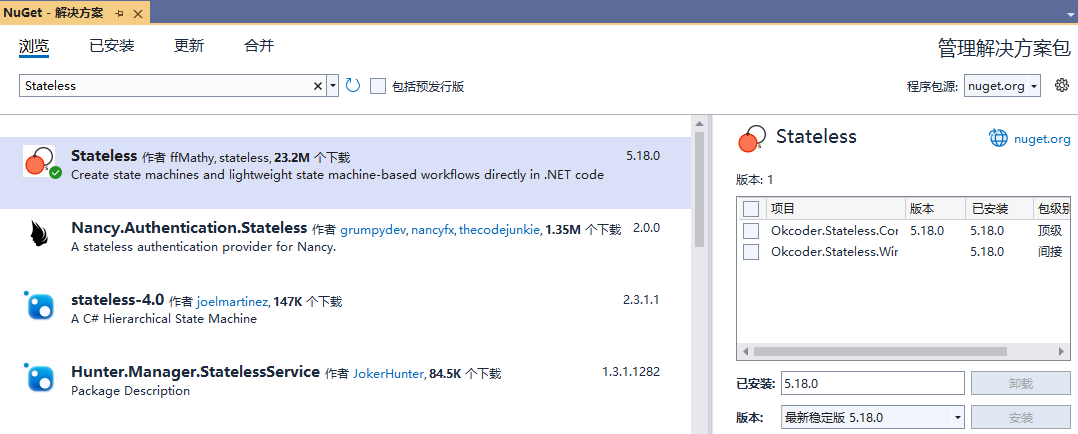

在Visual Studio 2022开发工具中，可以通过Nuget包管理器进行安装。在解决方案右键，打开右键菜单，然后点击“管理解决方案的Nuget程序包”在打开的Nuget包解决方案，搜索Stateless，然后安装即可。当前最新版为v5.18.0，如下所示：

定义状态和触发器

状态机管理状态的变化和触发事件，所以定义状态和触发器，它们是枚举类型，根据实例场景说明进行定义ToolState如下所示：

namespace Okcoder.Stateless.Common
{/// <summary>/// 工具状态/// </summary>public enum ToolState{Idle=0, //空闲状态Running=1, //运行状态Malfunction = 2, // 故障状态Recovery=3, //已恢复状态}
}

ToolTrigger定义如下所示：

namespace Okcoder.Stateless.Common
{public enum ToolTrigger{Work = 0, // 开始运转Fatal = 1, // 出异常Finish = 2, // 完成Repair=3, //维修}
}

定义接口

定义IToolStateService接口，它表示状态机所具备的能力，如触发动作，状态判断，状态机导出DotGraph等，如下所示：

namespace Okcoder.Stateless.Common
{/// <summary>/// 状态机接口/// </summary>public interface IToolStateService{/// <summary>/// 初始化状态/// </summary>void Init();/// <summary>/// 开始工作/// </summary>/// <returns></returns>ToolResult Work();/// <summary>/// 遇到严重错误/// </summary>/// <returns></returns>ToolResult Fatal();/// <summary>/// 维修/// </summary>/// <returns></returns>ToolResult Repair();/// <summary>/// 完成/// </summary>/// <returns></returns>ToolResult Finish();/// <summary>/// 是否是Idle状态/// </summary>/// <returns></returns>bool IsIdleState();/// <summary>/// 是否运行状态/// </summary>/// <returns></returns>bool IsRunningState();/// <summary>/// 是否故障状态/// </summary>/// <returns></returns>bool IsMalfunctionState();/// <summary>/// 是否恢复状态/// </summary>/// <returns></returns>bool IsRecoveryState();/// <summary>/// 获取当前状态/// </summary>/// <returns></returns>ToolState GetToolState();/// <summary>/// 状态机导出DotGraph/// </summary>/// <param name="path"></param>void ExportDotGraph(string path);}
}

定义设备工作IToolWorkService接口，它表示设备运行工作，执行操作。如下所示：

namespace Okcoder.Stateless.Common
{/// <summary>/// 设备工作流程接口/// </summary>public interface IToolWorkService{/// <summary>/// 是否制造故障/// </summary>bool IsMakeFatal { get; set; }/// <summary>/// 开始工作/// </summary>void DoWork();/// <summary>/// 维修/// </summary>void Repair();}
}

实现服务

实现状态机服务ToolStateService，它主要应用Stateless组件实现状态的管理和触发动作切换状态，如下所示：

using Stateless;
using Stateless.Graph;
using System.Text;namespace Okcoder.Stateless.Common
{/// <summary>/// 状态机服务/// </summary>public class ToolStateService : IToolStateService{private Action<ToolState> toolAction;// 动作private StateMachine<ToolState, ToolTrigger> toolStateMachine;public ToolStateService(Action<ToolState> toolAction){//定义状态机this.toolStateMachine = new StateMachine<ToolState, ToolTrigger>(ToolState.Idle);//配置每一个状态所允许的动作this.toolStateMachine.Configure(ToolState.Idle).Permit(ToolTrigger.Work, ToolState.Running);this.toolStateMachine.Configure(ToolState.Running).Permit(ToolTrigger.Fatal, ToolState.Malfunction).Permit(ToolTrigger.Finish, ToolState.Idle);this.toolStateMachine.Configure(ToolState.Malfunction).Permit(ToolTrigger.Repair, ToolState.Recovery);this.toolStateMachine.Configure(ToolState.Recovery).Permit(ToolTrigger.Work, ToolState.Running).Permit(ToolTrigger.Finish, ToolState.Idle);this.toolAction = toolAction;}/// <summary>/// 初始化状态/// </summary>public void Init(){this.toolAction(ToolState.Idle);}/// <summary>/// 响应触发动作/// </summary>/// <param name="trigger"></param>private ToolResult Fire(ToolTrigger trigger){ToolResult toolResult = new ToolResult();try{if (!this.toolStateMachine.CanFire(trigger)){toolResult.IsOk = false;toolResult.Desc = $"当前状态是{this.toolStateMachine.State},不允许执行{trigger}操作";}else{this.toolStateMachine.Fire(trigger);toolResult.IsOk = true;toolResult.Desc = "Ok";DoAction();}}catch (InvalidOperationException ex){toolResult.IsOk = false;toolResult.Desc = ex.Message;}return toolResult;}/// <summary>/// 判断是否在状态/// </summary>/// <param name="toolState"></param>/// <returns></returns>private bool IsInState(ToolState toolState){return this.toolStateMachine.IsInState(toolState);}/// <summary>/// 事件通知/// </summary>private void DoAction(){if (this.toolAction != null){this.toolAction(this.toolStateMachine.State);}}/// <summary>/// 开始工作/// </summary>public ToolResult Work(){return this.Fire(ToolTrigger.Work);}/// <summary>/// 遇到严重错误/// </summary>public ToolResult Fatal(){return this.Fire(ToolTrigger.Fatal);}/// <summary>/// 维修/// </summary>public ToolResult Repair(){return this.Fire(ToolTrigger.Repair);}/// <summary>/// 完成/// </summary>public ToolResult Finish(){return this.Fire(ToolTrigger.Finish);}/// <summary>/// 是否是Idle状态/// </summary>/// <returns></returns>public bool IsIdleState(){return this.IsInState(ToolState.Idle);}/// <summary>/// 是否运行状态/// </summary>/// <returns></returns>public bool IsRunningState(){return this.IsInState(ToolState.Running);}/// <summary>/// 是否故障状态/// </summary>/// <returns></returns>public bool IsMalfunctionState(){return this.IsInState(ToolState.Malfunction);}/// <summary>/// 是否恢复状态/// </summary>/// <returns></returns>public bool IsRecoveryState(){return this.IsInState(ToolState.Recovery);}public ToolState GetToolState(){return this.toolStateMachine.State;}/// <summary>/// 状态机导出DotGraph/// </summary>/// <param name="path"></param>public void ExportDotGraph(string path){var info = this.toolStateMachine.GetInfo();string graph = UmlDotGraph.Format(info);using (FileStream stream = File.OpenWrite(path)){using (StreamWriter writer = new StreamWriter(stream)){writer.Write(graph);writer.Close();}stream.Close();}}}
}

其中StateMachine是状态机的核心类，它有两个泛型参数，分别表示ToolState和ToolTrigger，构造函数中传入初始状态，在本示例中，传入ToolStage.Idle即可。

StateMachine通过对象实例的Configure方法配置允许的状态及通过Permit方法配置当前状态允许通过Trigger转换的新的状态。

配置完成后，通过Fire方法响应触发动作，通过IsInState方法判断当前是否处于指定的状态。

在状态机服务类构造函数中，接收一个Action<string>的委托方法，用于输出状态到UI层，当然也可以采用其他事件订阅发布的解耦方法。

其中ToolResult返回值，表示状态机执行后返回的接口，它是一个类，如下所示：

namespace Okcoder.Stateless.Common
{/// <summary>/// 工具执行结果/// </summary>public class ToolResult{public bool IsOk { get; set; }public string Desc { get; set; }}
}

实现工作服务ToolWorkService，主要是模拟设备工具运行，当开始工作时，输出文本到UI页面上，如果有异常，则停止；若无异常，则运行完成，如下所示：

namespace Okcoder.Stateless.Common
{/// <summary>/// 设备工作服务/// </summary>public class ToolWorkService:IToolWorkService{private Action<string> _progress;private IToolStateService _toolStateService;private bool _isMakeFatal=false;public bool IsMakeFatal{get { return _isMakeFatal; }set { _isMakeFatal = value; }}public ToolWorkService(IToolStateService toolStateService, Action<string> progress,bool isMakeFatal=false){_progress = progress;_toolStateService = toolStateService;_isMakeFatal = isMakeFatal;}public void DoWork(){BeginWork();Work();Finish();}public void Repair(){var result = this._toolStateService.Repair();if (result.IsOk){OutPutInfo($"{DateTime.Now.ToString("yyyy-MM-dd HH:mm:ss")} 故障被修好了");}else{OutPutInfo($"{DateTime.Now.ToString("yyyy-MM-dd HH:mm:ss")} 故障没有被修好");}}/// <summary>/// 开始工作/// </summary>private void BeginWork(){var result = this._toolStateService.Work();if (result.IsOk){OutPutInfo($"{DateTime.Now.ToString("yyyy-MM-dd HH:mm:ss")} 开始工作了");}else{OutPutInfo($"{DateTime.Now.ToString("yyyy-MM-dd HH:mm:ss")} 开始工作失败了");}}/// <summary>/// 工作过程/// </summary>private void Work(){for (int i = 0; i < 30; i++){if (_isMakeFatal){if (i > 10){MarkFatal();// 运行一段时间，报故障break;}}OutPutInfo($"{DateTime.Now.ToString("yyyy-MM-dd HH:mm:ss")} 当前正在工作 - {i}");Thread.Sleep(300);}}/// <summary>/// 完成工作/// </summary>private void Finish(){var result = this._toolStateService.Finish();if (result.IsOk){OutPutInfo($"{DateTime.Now.ToString("yyyy-MM-dd HH:mm:ss")} 完成工作了");}else{OutPutInfo($"{DateTime.Now.ToString("yyyy-MM-dd HH:mm:ss")} {result.Desc}");}}private void MarkFatal(){var result = this._toolStateService.Fatal();if (result.IsOk){OutPutInfo($"{DateTime.Now.ToString("yyyy-MM-dd HH:mm:ss")} 哎呀，出错了呢？");}else{OutPutInfo($"{DateTime.Now.ToString("yyyy-MM-dd HH:mm:ss")} 制造故障失败");}}/// <summary>/// 输出信息/// </summary>/// <param name="msg"></param>private void OutPutInfo(string msg){if (_progress != null){_progress(msg);}}}
}

其中构造函数接收一个Action<string>的委托，用于向UI输出信息，当然也可以是其他的形式。

UI调用

在Okcoder.Stateless.WinTool项目中，创建FrmMain页面，在构造函数中定义IToolStateService和IToolWorkService的对象实例，并且在Load方法中初始化。

当用户点击Work时，开始调用IToolWorkService的Work方法，在执行过程中，会输出信息到UI页面。

在UI页面有一个复选框，用于设置是否触发异常，可以模拟有异常的场景，如果出现异常，则点击Repair按钮进行修复。

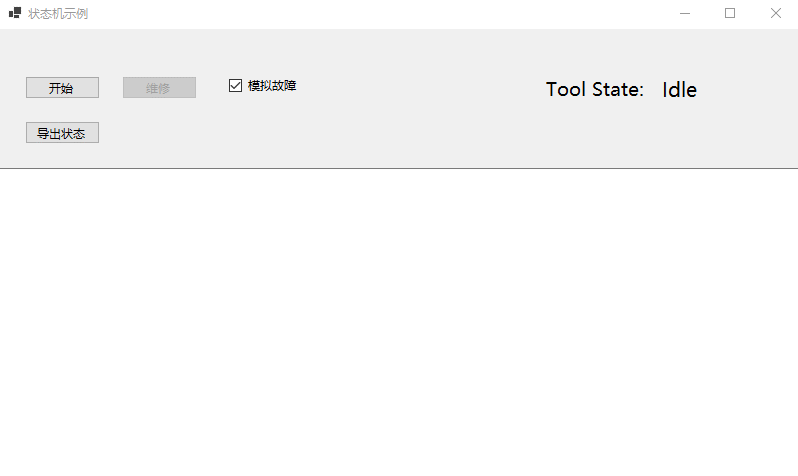

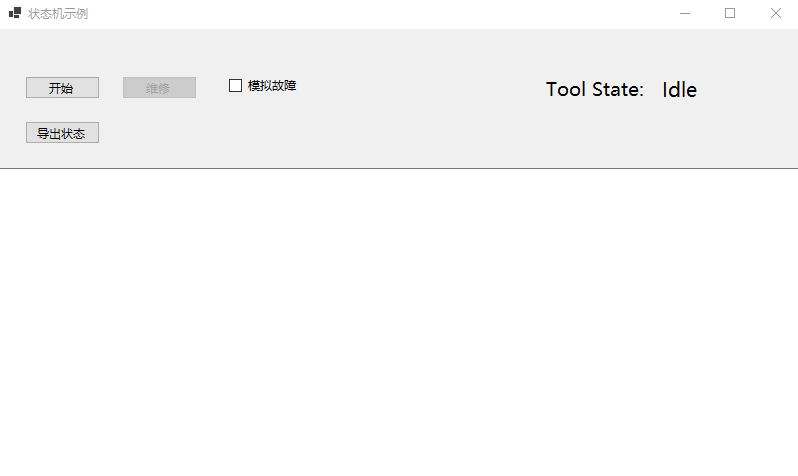

在执行各个动作时，可以看到不同的状态变化。如下所示：

using Okcoder.Stateless.Common;namespace Okcoder.Stateless.WinTool
{public partial class FrmMain : Form{private IToolStateService toolStateService;private IToolWorkService toolWorkService;public FrmMain(){InitializeComponent();this.toolStateService = new ToolStateService(ToolStateAction);this.toolWorkService = new ToolWorkService(toolStateService, ToolWorkProcessAction, this.chkFatal.Checked);}private void FrmMain_Load(object sender, EventArgs e){this.toolStateService.Init();}/// <summary>/// 开始工作/// </summary>/// <param name="sender"></param>/// <param name="e"></param>private void btnWork_Click(object sender, EventArgs e){this.txtInfo.Text = string.Empty;this.toolWorkService.IsMakeFatal = this.chkFatal.Checked;Task.Run(() =>{this.toolWorkService.DoWork();});}/// <summary>/// 维修/// </summary>/// <param name="sender"></param>/// <param name="e"></param>private void btnRepair_Click(object sender, EventArgs e){this.toolWorkService.Repair();}/// <summary>/// 导出状态机DotGraph文件/// </summary>/// <param name="sender"></param>/// <param name="e"></param>private void btnExport_Click(object sender, EventArgs e){SaveFileDialog saveFileDialog = new SaveFileDialog();saveFileDialog.DefaultExt = "txt";saveFileDialog.Filter = "txt文件|*.txt";saveFileDialog.FileName = "Okcoder.txt";if (saveFileDialog.ShowDialog() == DialogResult.OK){var filePath = saveFileDialog.FileName;this.toolStateService.ExportDotGraph(filePath);MessageBox.Show("导出成功");}}private void ToolStateAction(ToolState toolState){this.Invoke(() =>{this.lblState.Text = toolState.ToString();switch (toolState){case ToolState.Idle:case ToolState.Recovery:this.btnWork.Enabled = true;this.btnRepair.Enabled = false;this.lblState.ForeColor = Color.Black;break;case ToolState.Running:this.btnWork.Enabled = false;this.btnRepair.Enabled = false;this.lblState.ForeColor = Color.Goldenrod;break;case ToolState.Malfunction:this.btnWork.Enabled = false;this.btnRepair.Enabled = true;this.lblState.ForeColor = Color.Red;break;}this.Refresh();});}private void ToolWorkProcessAction(string msg){this.Invoke(() =>{this.txtInfo.AppendText(msg + "\r\n");});}}
}
