考研408《计算机组成原理》复习笔记，第五章(3)——CPU的【数据通路】

news 2025/8/15 6:41:26

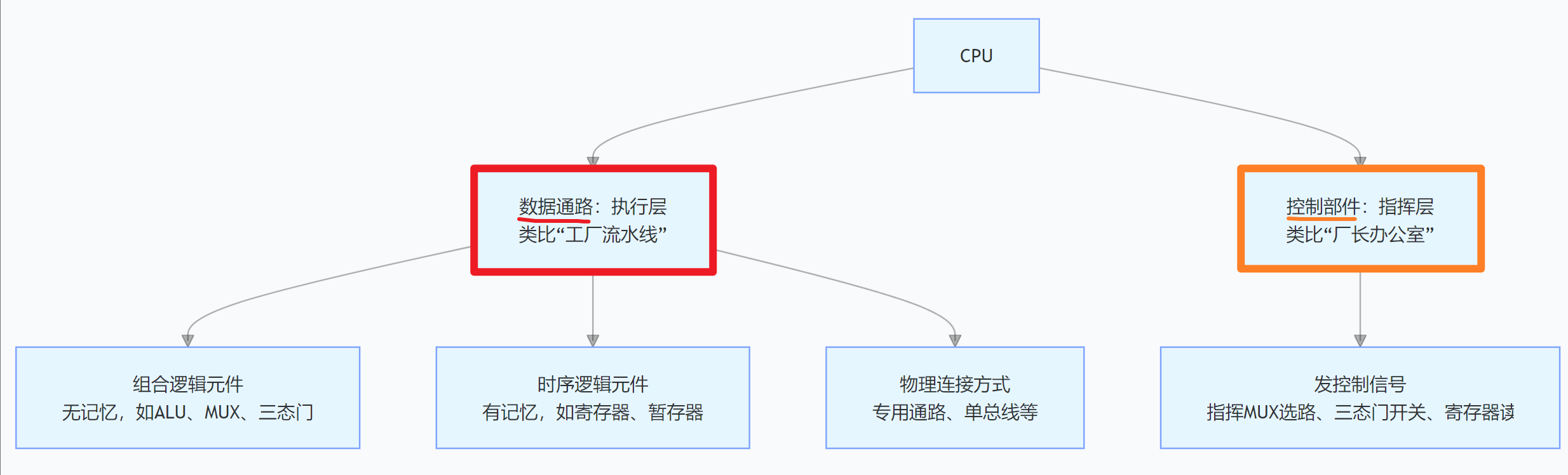

一、CPU还可以分为【数据通路】+【控制部件】

我前面一节的笔记里说过，CPU可以

分为【运算器】+【控制器】
或说【数据通路】+【控制部件】

回顾一下

【数据通路】就是具体传送数据、运算数据的部分

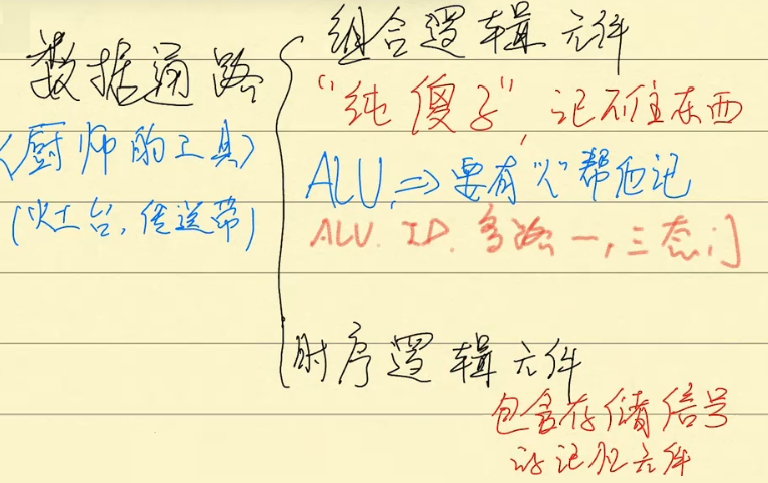

【数据通路】包括【组合逻辑元件】
又称【操作元件】
特性是【蠢！没有记忆！】（例如ALU算术逻辑单元，得靠暂存寄存器帮他存数据，不然都不知道自己要谁跟谁进行计算）
代表（要背！）：算术逻辑单元ALU、指令译码器ID、多路选择器MUX、三态门......
【数据通路】还包括【时序逻辑元件】
又称【状态元件】
特性是【有记忆！能存东西！】、【包含存储信号！】
代表（要背！）：PC、MDR、MAR、IR.....
总之，一切【有数据流经】的部件、通道都属于【数据通路】的一部分
比如隧道、高架桥、公交站、高铁站、停机坪......都属于交通系统一部分
；
；

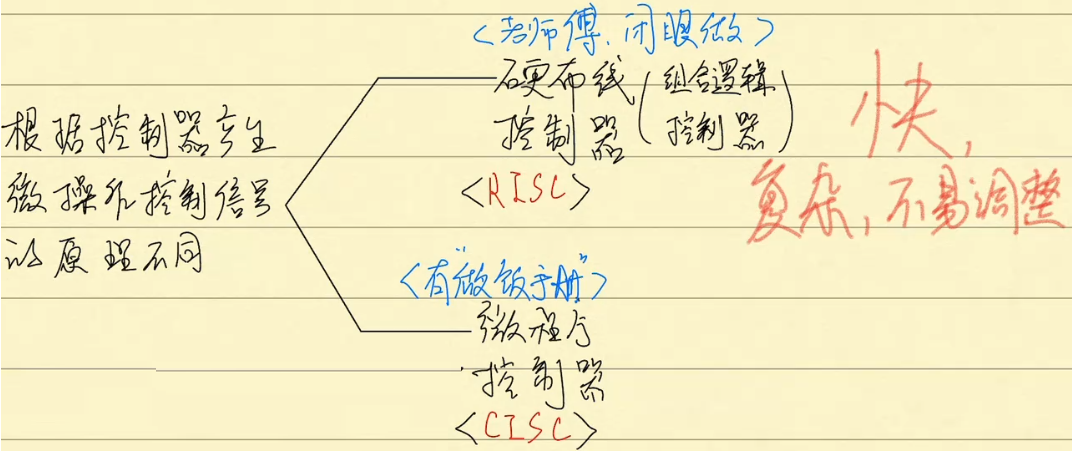

而【控制部件】根据【微操作控制信号】不同，还分为：
【硬布线控制器】（后期重点，以后再学）
【微程序控制器】（后期重点，以后再学）

二、数据通路的功能和基本组成

1、数据通路的功能

【数据通路】：就是数据在指令过程中经历的【路径】和【路径上的部件】

数据通路描述了 “信息从哪里开始？”、“中间经过哪些部件？”、“最后被传送到哪里？”
一切【有数据流经】的部件、通道都属于【数据通路】的一部分
比如隧道、高架桥、公交站、高铁站、停机坪......都属于交通系统一部分
数据通路【由控制部件CU控制】
【CU】是数据通路的【核心】
控制部件根据每条指令功能的不同，生成对数据通路的控制信号（或者说由CU产生的控制信号建立数据通路）

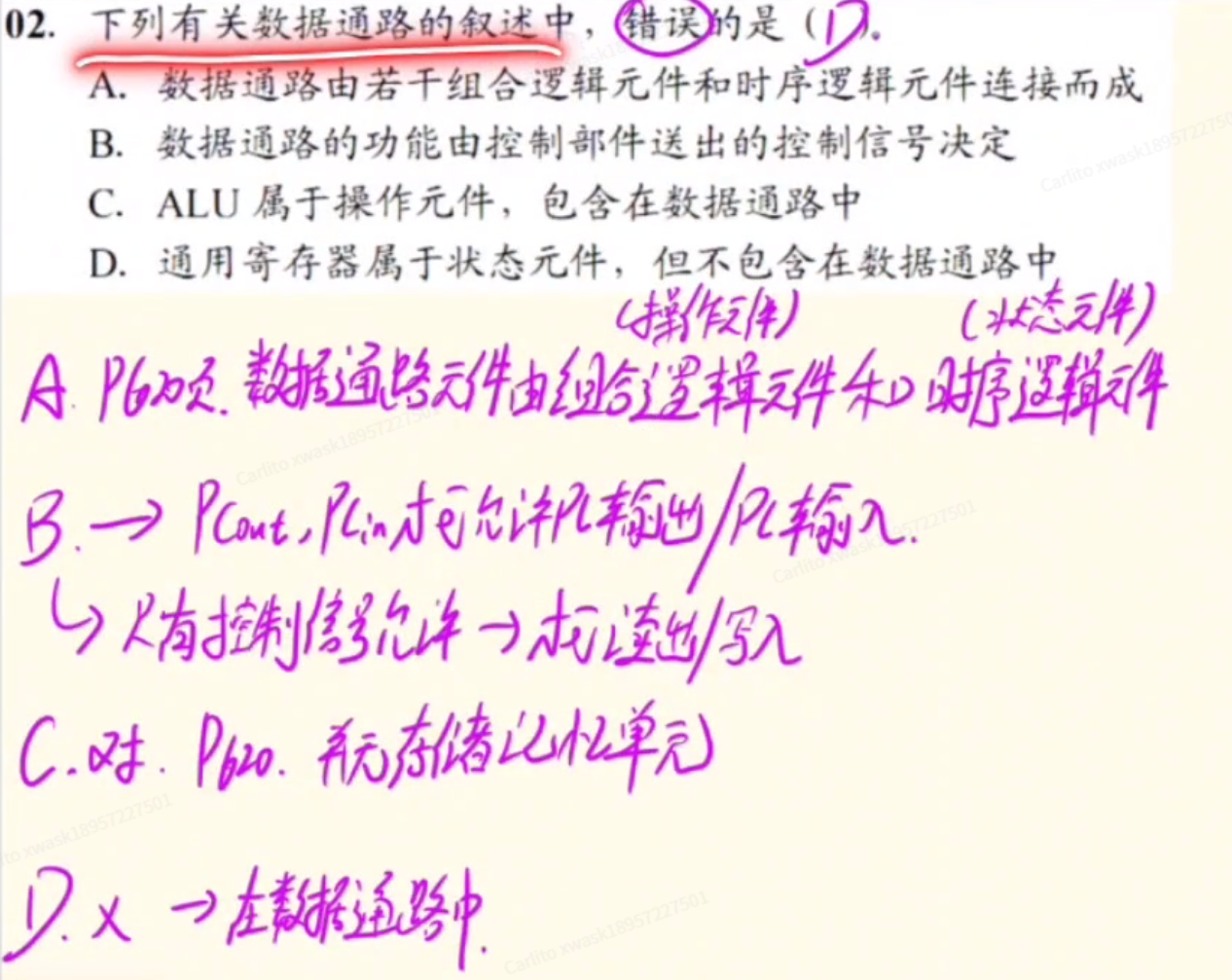

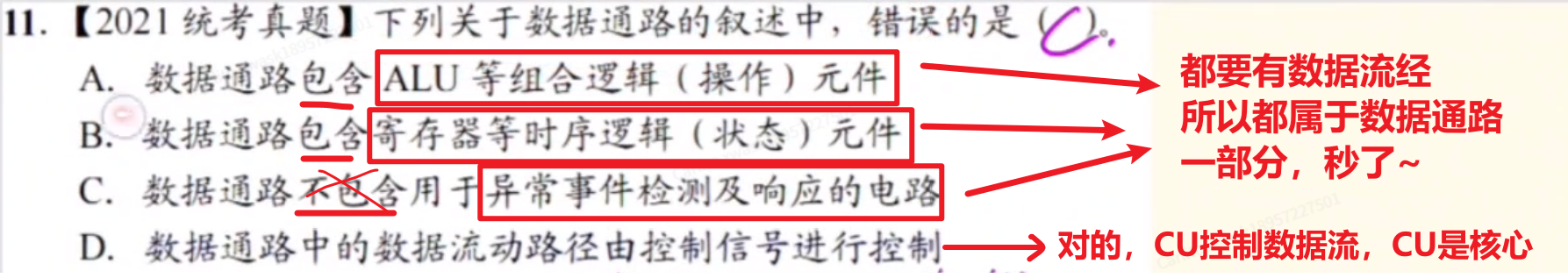

【例题】

2、数据通路的组成

组成数据通路的元件主要分为：【组合逻辑元件】和【时序逻辑元件】两类。

【组合逻辑元件】：简单来说就是【功能部件】
又称【操作元件】
任何时刻产生的的【输出】仅取决于【当前的输入】
不含【存储信号的记忆单元】
不受时钟信号的控制
输入与输出之间无反馈通路
信号单向传输
常用的组合逻辑元件：加法器、算术逻辑单元（ALU）、译码器、多路选择器MUX、三态门......等
算术逻辑单元ALU
尤其要注意ALU的特点：因为要处理两个操作数，所以单总线结构下，2个输入必须有一个输入通过【暂存寄存器X】连接总线！！
然后输出端有时一般也需要【暂存寄存器X】

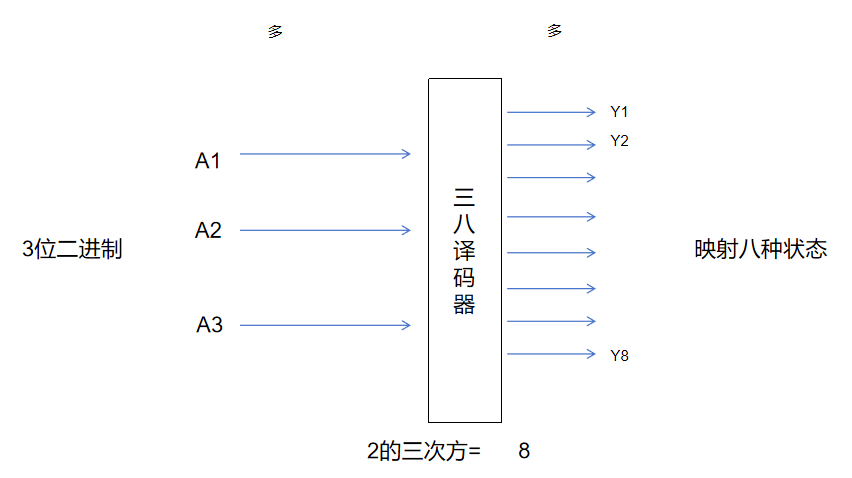

译码器
多路选择器

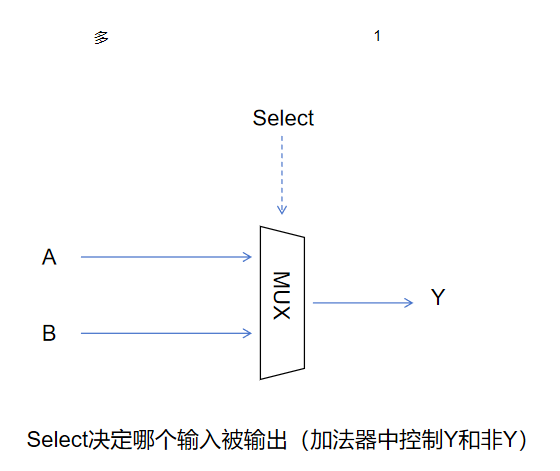

通常专用于ALU，用于控制ALU的两个输入端的
他和【三态门】最大的区别是——它在【输入端】

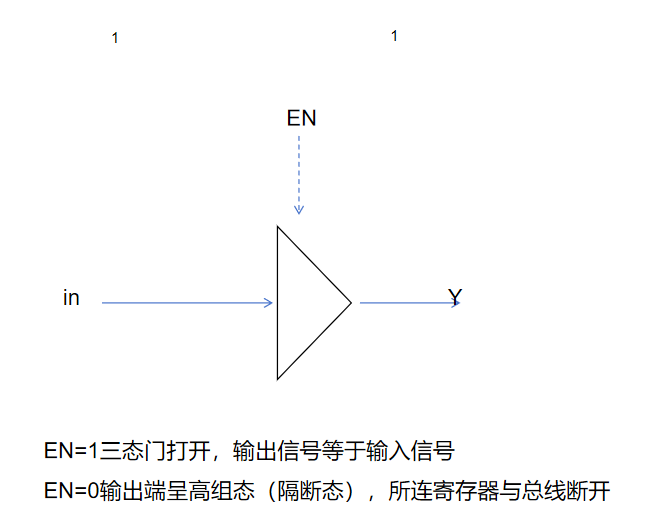

三态门

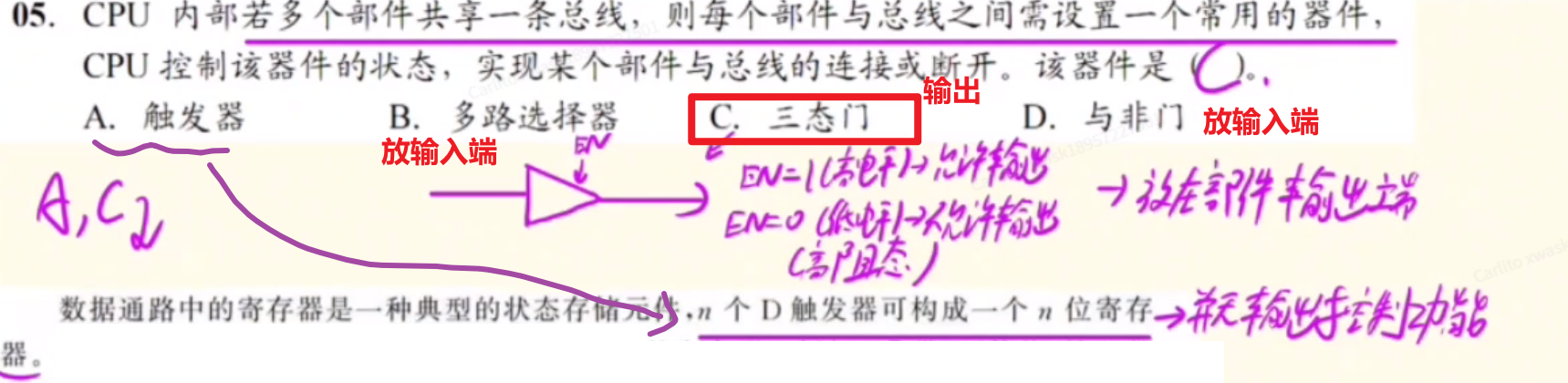

注意：CPU多个部件共享一条总线时，各部件和总线之间控制部件建立连接、断开连接的部件必是三态门
他和【多路选择器MUX】最大的区别是——它在【输出端】
；
；
；
【时序逻辑元件】：简单来说就是【各类存储数据的部件】
又称【状态元件】
任何时刻产生的的【输出】不仅与【当前的输入有关】，还与【该时刻以前的输入有关】
必然【含存储信号的记忆单元】
必须在【时钟节拍下工作】
常用的时序逻辑元件：寄存器和存储器，如：通用寄存器组GPRs、程序计数器PC、PSW状态 / 移位 / X暂存 / 锁存寄存器、触发器......等
注意：n个【触发器】构成一个【n位寄存器】

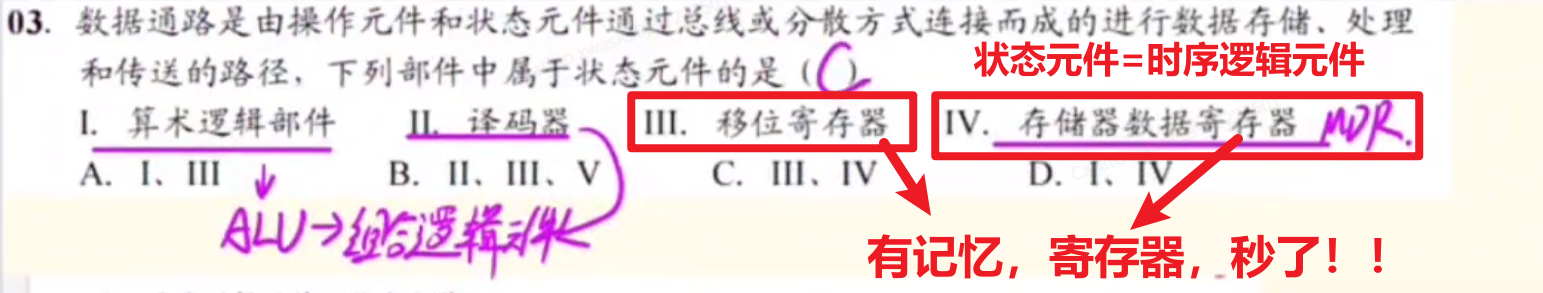

怎么区分一个【元件】是【组合逻辑元件（操作元件）】还是【时序逻辑元件（状态元件）】？
是寄存器，能存东西数据，秒选【时序逻辑元件（状态元件）】
剩下的都是【组合逻辑元件（操作元件）】

【例题】

三、【内部总线】和【系统总线】

【总线】英文别称又叫【Bus】，顾名思义像公交车一样搭载各个部件的所有输出信息
；
【内部总线】
同一部件内，例如CPU内，连接各个【寄存器】和【运算等功能部件】之间的总线
；
【系统总线】
同一台计算机系统内的各个部件之间，例如CPU、内存、通道和各种I/O设备接口之间互相连接的总线

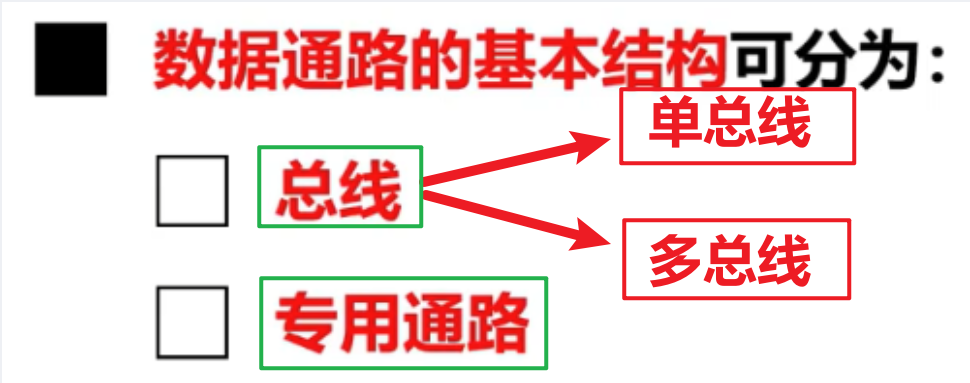

四、数据通路基本结构（难点）

1、CPU总线结构

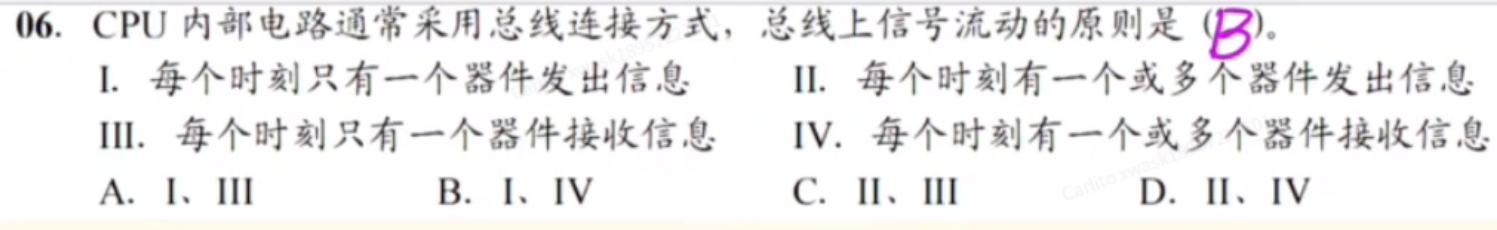

注意：总线结构基本避免不了【总线数据冲突】的问题
在【输出端out】：同一时刻只允许一个部件发出信息到同一总线
（如果多个部件都发出了，就用三态门控制只让一个部件发）
在【输出端in】：同一时刻允许多个部件同时接收
你接收多少信息都无所谓，又不会导致总线争用

（1）CPU内部单总线方式

【概念】：
各个【寄存器 “输入”、“输出”】直接连同一条【公共总线Bus】上，由【公共总线Bus】再连其他功能部件
【特点】：
结构简单，容易实现，但容易产生【数据冲突】现象，性能较低

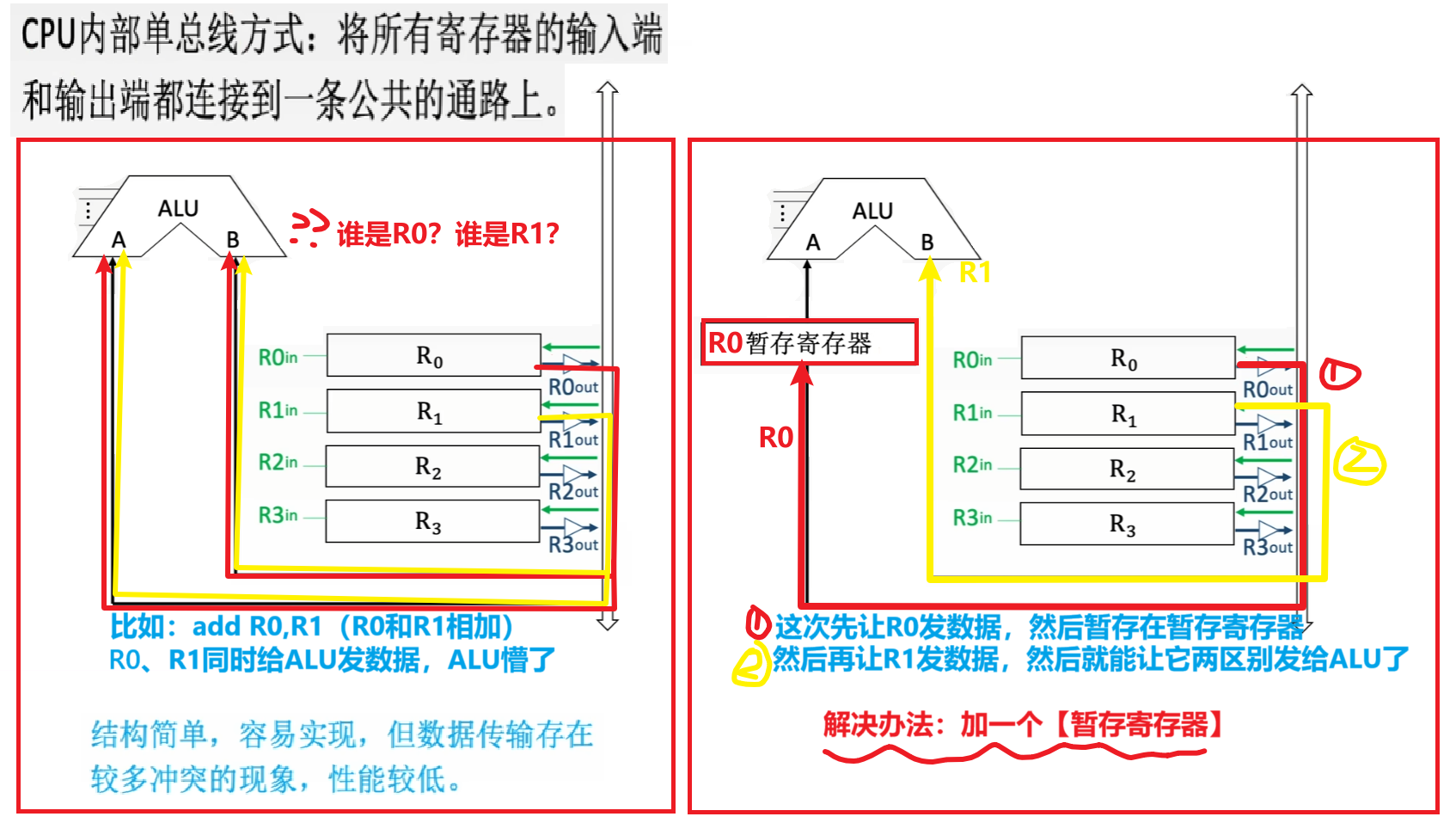

为了避免直连的方式导致传输数据冲突，可以加入【暂存寄存器X】来帮【各功能部件】暂时记忆数据（这正是结合了前面说的ALU属于组合逻辑单元，老失忆）

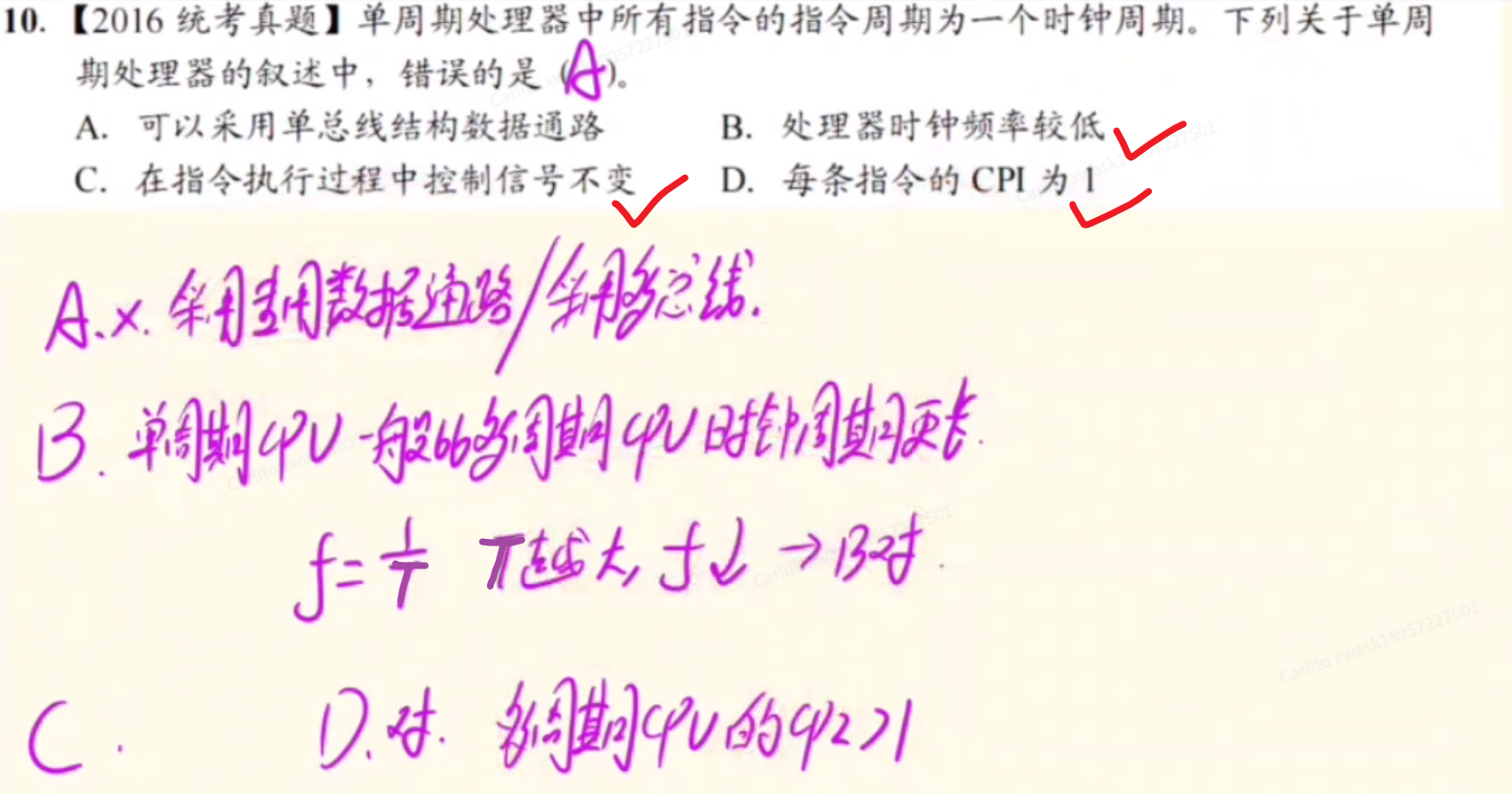

注：单周期处理器（CPI=1）不能采用单总线方式
单周期处理器：一条指令只需要一个时钟周期
但单总线一个时钟周期只够一次操作（比如取指令），完不成一条指令的所有操作（取指令、分析指令、执行指令...等）

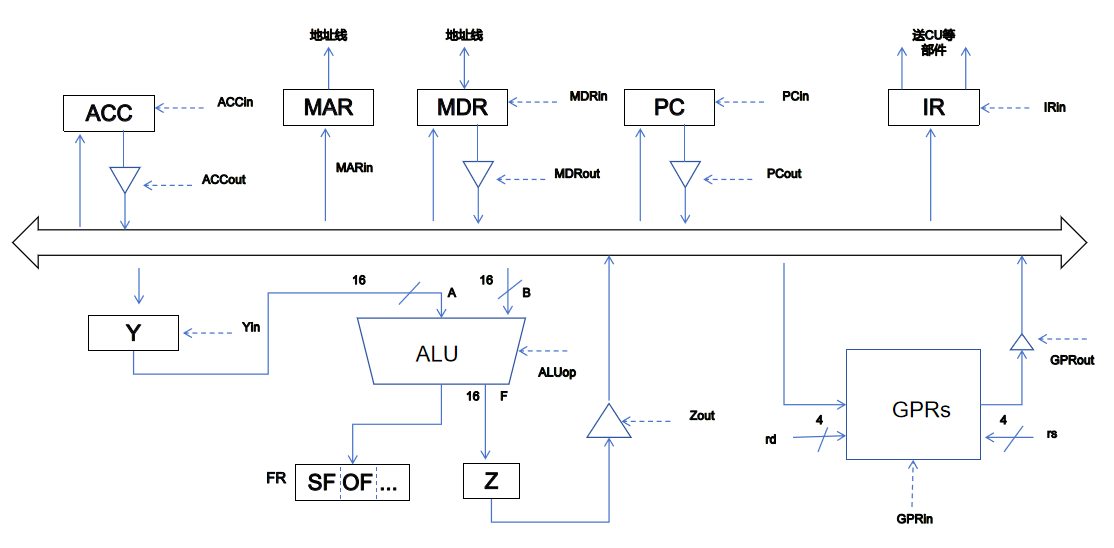

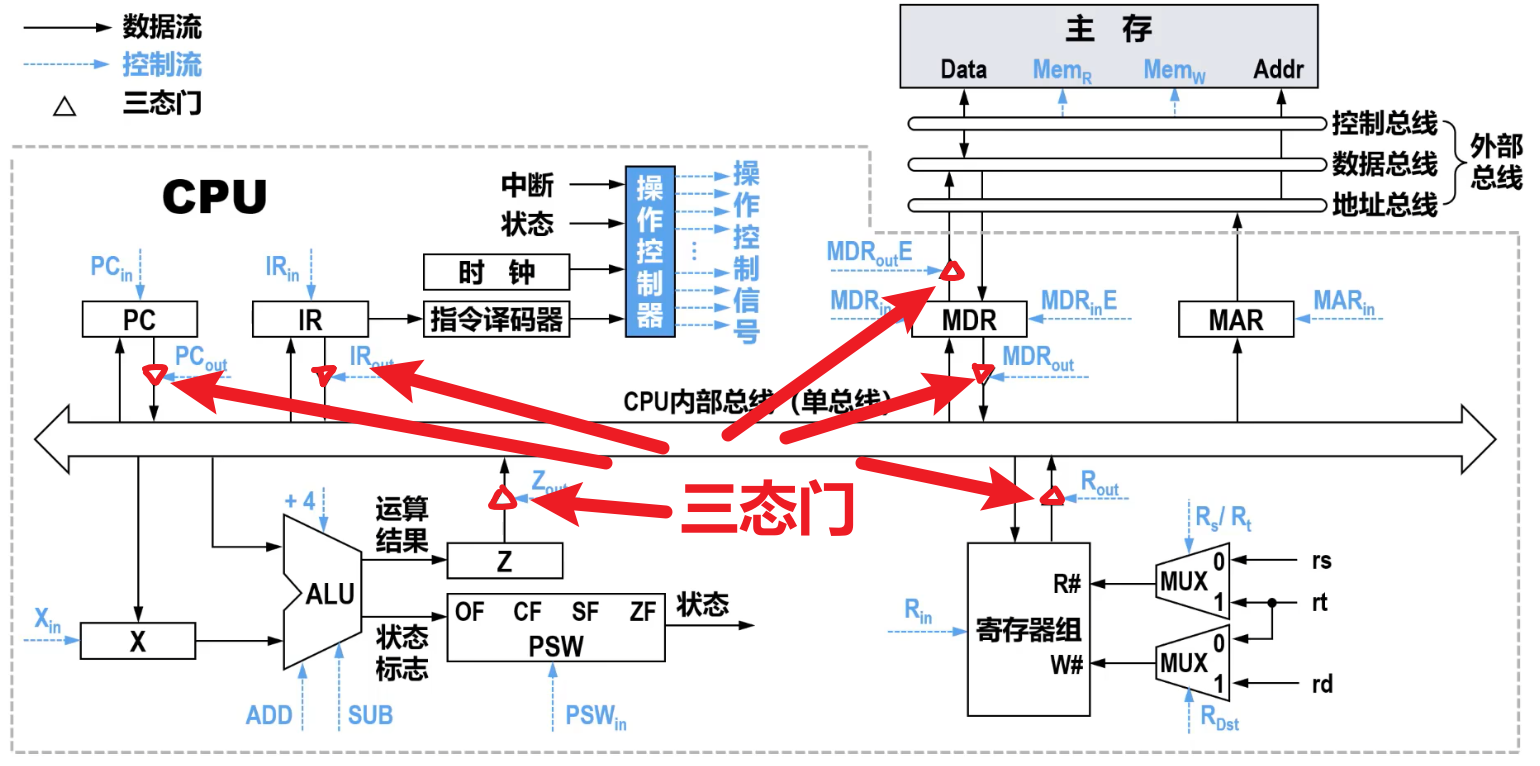

【需要了解的各个部件】

GPRs为通用寄存器组
rs，rd分别为所读、写的寄存器编号；
Y、Z为暂存器；
FR为标志寄存器，用于存放ALU产生的标志信息。
带箭头的虚线表示控制信号
【寄存器名字 + in】表示该部件允许写入的信号，【寄存器名字 + out】表示该部件允许输出的信号，例如：
MDRin：表示允许内部总线上数据写入MDR的信号
MDRout：表示允许MDR的内容送入数据总线的信号
能输出到总线的部件均通过一个三态门与内部总线相连，用于控制该部件与内部总线之间数据通路的连接与断开

（2）CPU内部多总线方式

【概念】：
将所有【寄存器 “输入”、“输出”】都连接到【多条公共通路】上
；
【特点】
相比【单总线方式】，内部有【两条或更多】总线
相比【单总线方式】一个时钟周期内只允许传送一个数据，指令执行速率低
【多总线方式】同时在多个总线上传送不同数据，提高效率。

2、专用数据通路结构

相当于各个寄存器输入输出直接连【ALU】
【特点】：
性能较高、基本不存在【数据冲突】现象
但结构复杂、硬件量大、不易实现

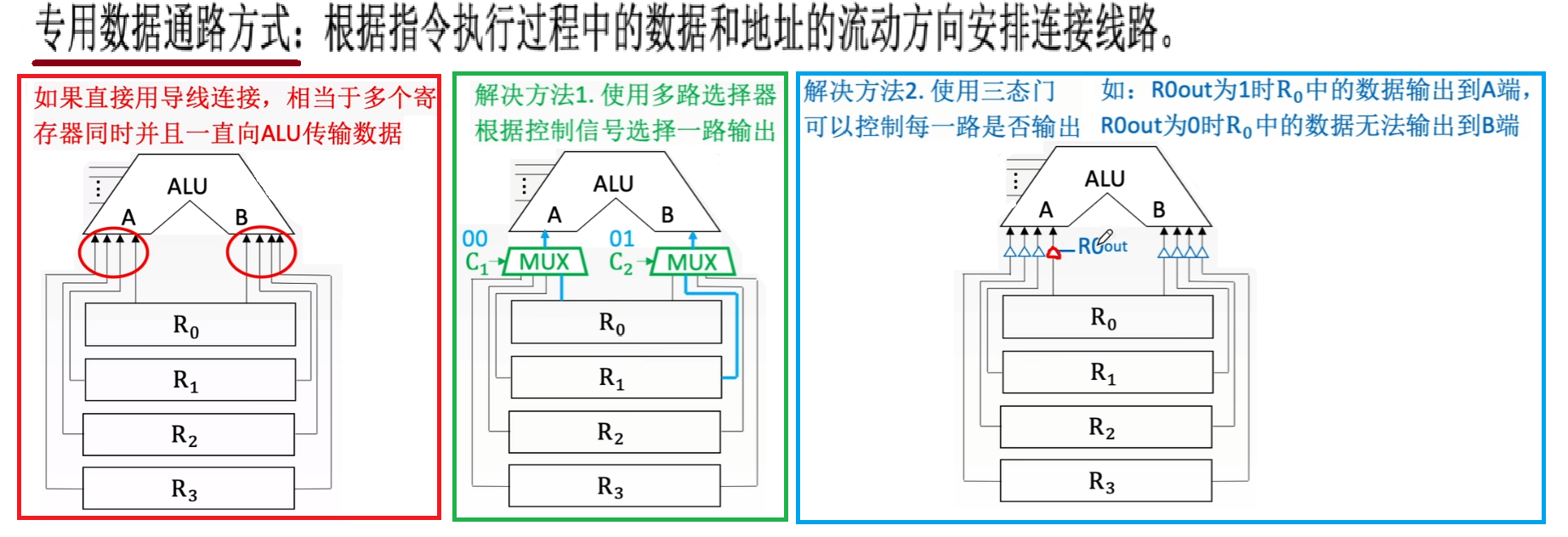

为了避免直连的方式导致传输数据冲突，可以加入【多路选择器MUX】或【三态门】2种方式，来控制信号一个一个区分开传输给ALU

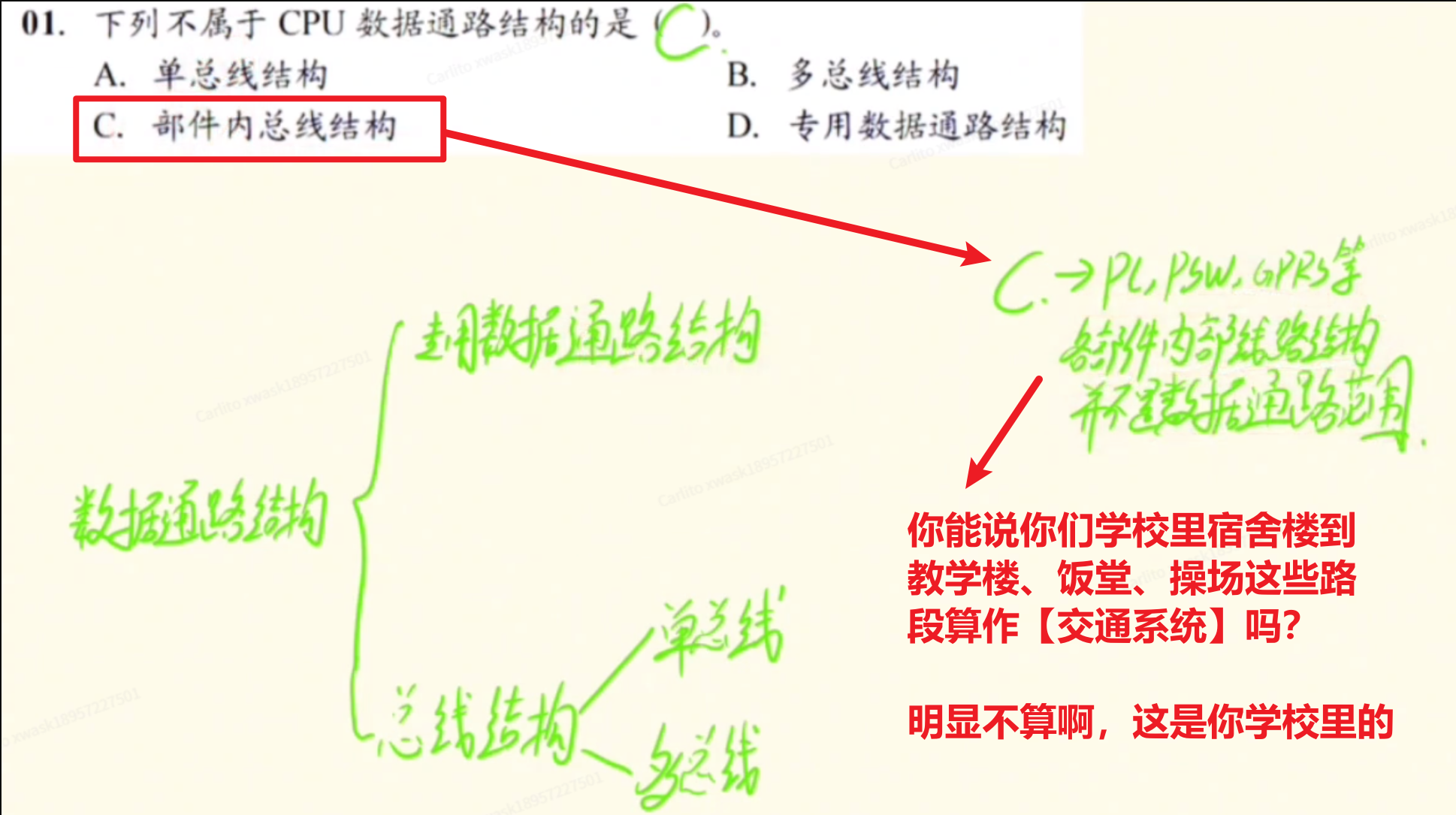

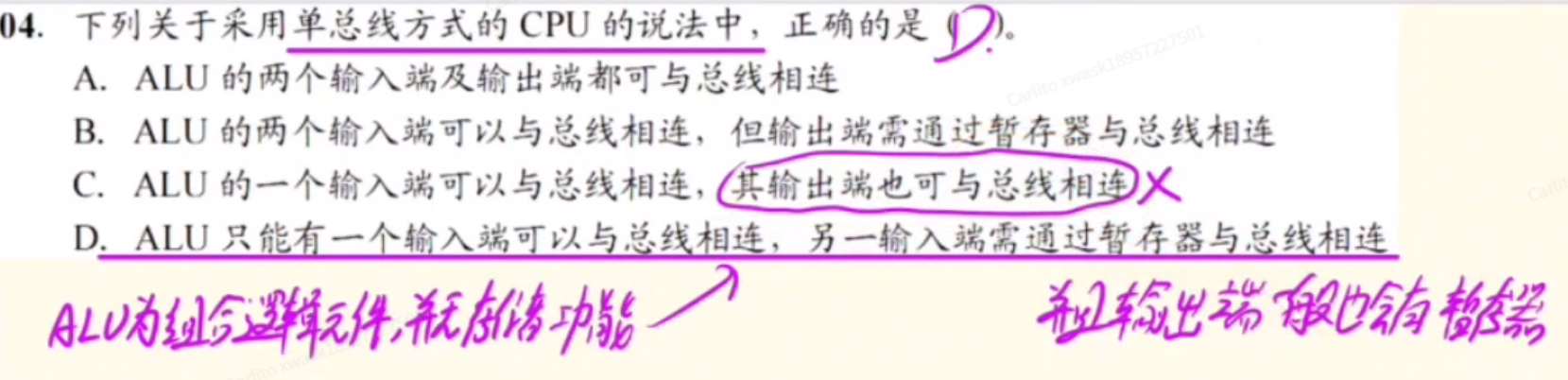

【例题】

五、数据通路的操作举例（涉及大题）

【套路】

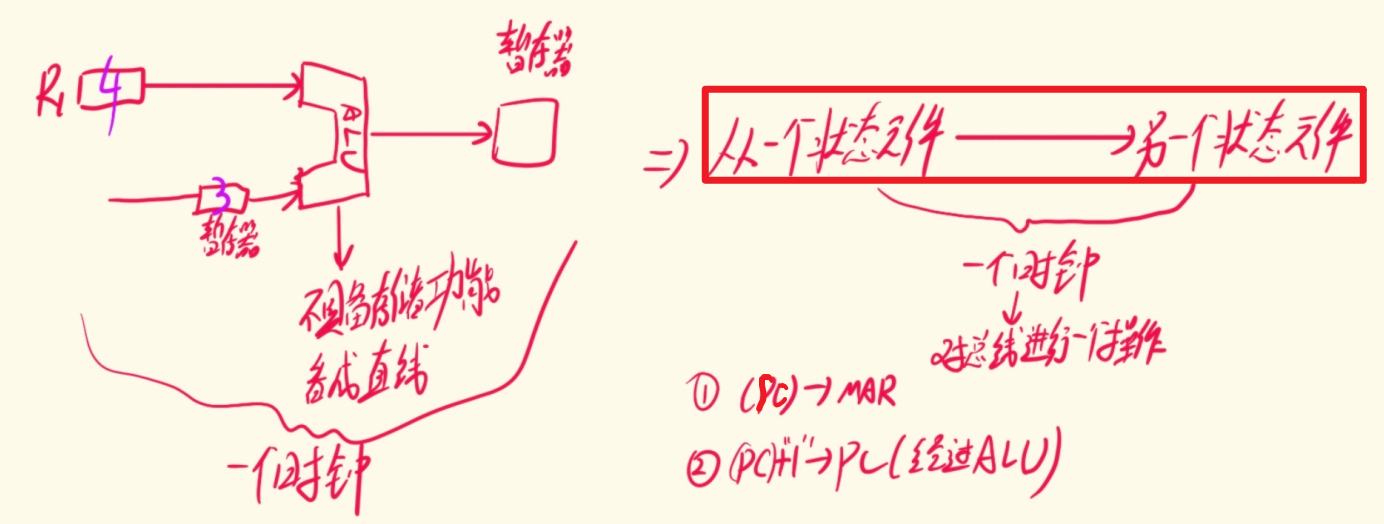

这些流程不是要你死记硬背，考试答题会让你推到流程，然后让你写出【每个节拍（时钟周期）干了什么】以及【部件对应的是 in输入 或 out输出 是哪一个有效？】、【CU发出的是写命令 or 读命令？】

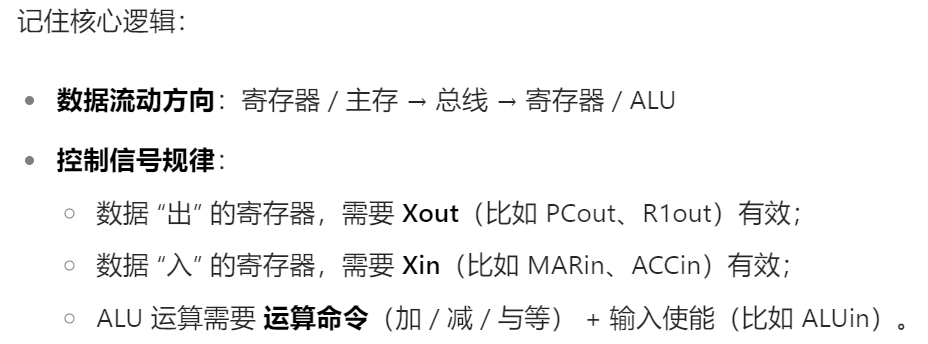

其实每个节拍的流程上，有很多套路，比如：

（1）通用寄存器之间传送数据

这里假设命名任意一个寄存器叫【R】，则
Rin：总线到寄存器的信号
Rout：寄存器到总线的信号
；
【标准写法】当我们要描述【实现将PC的内容送至MAR】，实现该操作的流程及控制信号为：
(PC)—>MAR PCout和MARin有效，PC内容—>MAR
（注意，前面是流程，后面是控制信号，二者都不可以缺少，要一起写上去）

（2）从主存读取数据

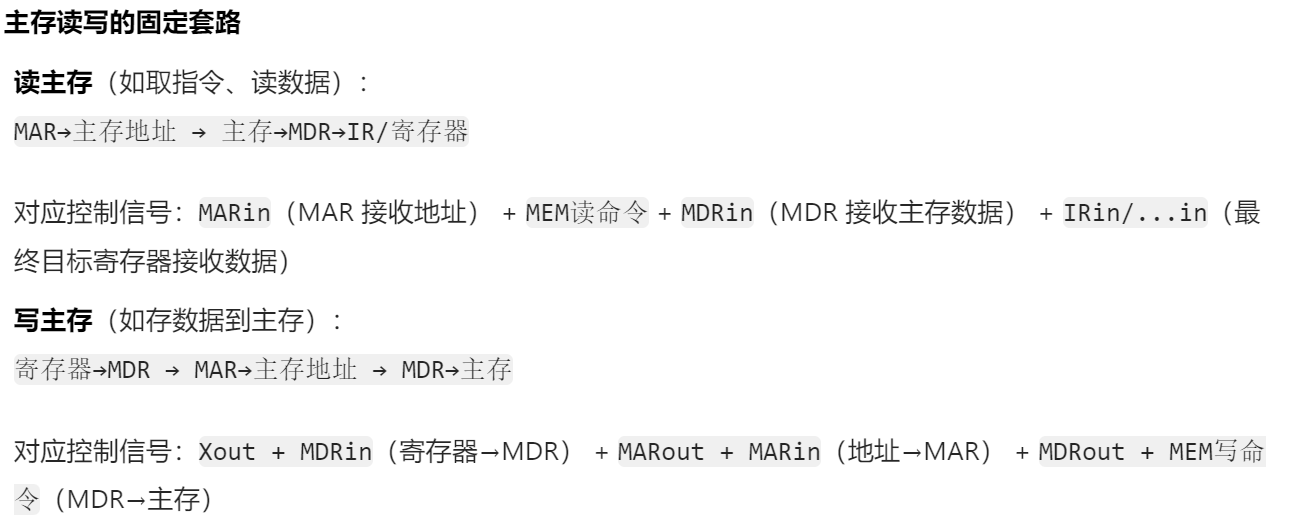

第一步：将PC的内容通过内部总线送至MAR，需要一个时钟周期。
第二步：CU项主存发出读命令，从MAR所指主存单元读取一个字，并送至MDR;同时PC+1为取下一条指令做准备，需要一个时钟周期。
第三步：将MDR的内容通过地址总线送至IR，需要一个时钟周期。
；
【标准写法】
(PC)—>MAR PCout和MARin有效，现行指令地址—>MAR
MEM(MAR)—>MDR, (PC)+1—>PC MDRin有效，CU发出读命令，取出指令后PC+1
(MDR)—>IR MDRout和IRin有效，现行指令—>IR

（3）将数据写入主存

将寄存器R1的内容写入寄存器R2所指的主存单元
；
【标准写法】
(R1)—>MDR      R1out和MDRin有效
(R2)—>MAR         R2out和MARin有效
MDR—>MEM(MAR)   MDRout有效，CU发出写命令

（4）执行算术运算或逻辑运算

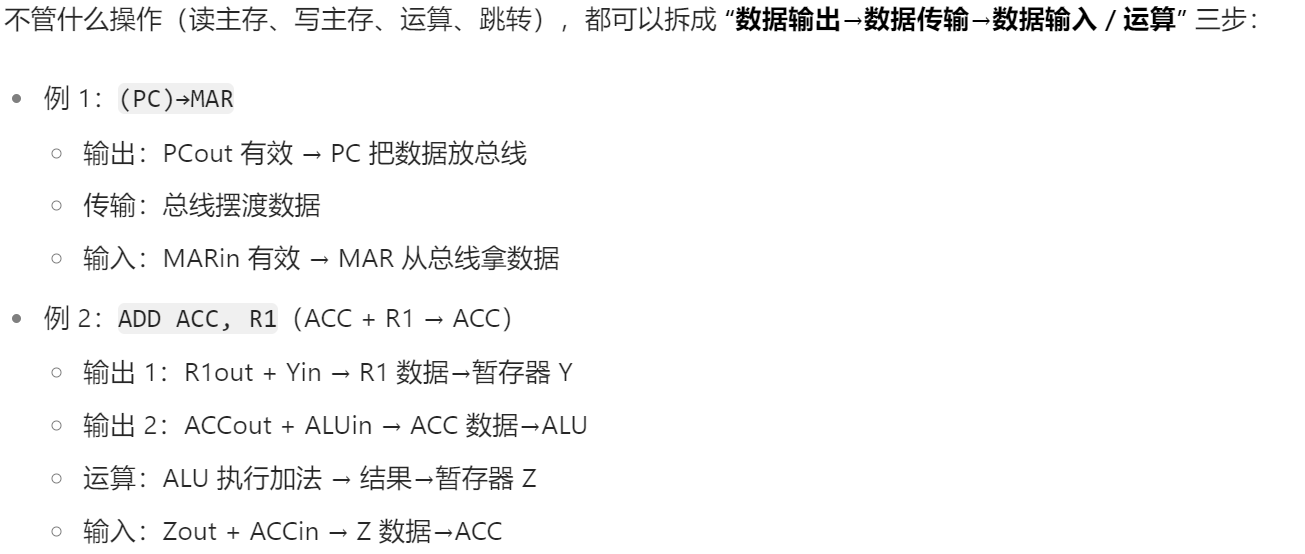

假设加法指令ADD  ACC，R1，实现将ACC的内容和R1的内容相加并写回ACC
        单总线数据通路中，每一时刻总线上只有一个数据有效。因为ALU是一个没有存储功能的组合逻辑元件，在其执行运算时必须保持两个输入端同时有效。
        所以先将一个操作数经内部总线送入暂存器Y中，Y的内容在ALU的左输入端始终有效。
        再将另一个操作数经内部总线直接送到ALU右输入端。
        此外ALU的输出端也不能直接与内部总线相连，否则其输出会通过总线反馈到输入端，影响运算结果，因此将运算结果暂存在暂存器Z中。
；
【标准写法】
(R1)—>Y                 R1out和Yin有效，操作数-->Y
(Y)+(ACC)—>Z        ACCout和ALUin有效，CU向ALU发出加命令，结果-->Z
(Z)—>ACC                 Zout和ACCin有效，结果-->ACC
注：以上需要3个时钟周期（不可以同时执行，否则会引起总线冲突）
