RK3506开发板PWM输入捕获驱动调试记录
本文演示PWM输入信号采集，基于触觉智能RK3506开发板，配置上为3核Cortex-A7+Cortex-M0多核异构处理器，支持2路CAN FD，5路串口，RGB、MIPI、音频、USB2.0 OTG等各类接口；板载双百兆网口+4G+星闪SLE+WiFi6+BLE5.2。
PWM信号简介
PWM全称为脉宽调制Pulse Width Modulation，是利用微处理器的数字输出，来对模拟电路进行控制的一种非常有效的技术，通过对一系列脉冲的宽度进行调制，来等效的获得所需要的波形（含形状和幅值），即通过改变导通时间占总时间的比例，也就是占空比，达到调整电压和频率的目的。
广泛应用在从测量、通信到功率控制与变换的许多领域中，用于调压调频，最突出的是针对各种类型的电机应用。
PWM输入信号采集说明
瑞芯微默认实现了状态获取和申请两个函数，并没有实现输入捕获相关的函数，要想在RK3506上实现PWM的输入捕获，则需通过DTS和内核进行相应配置：
准备工作

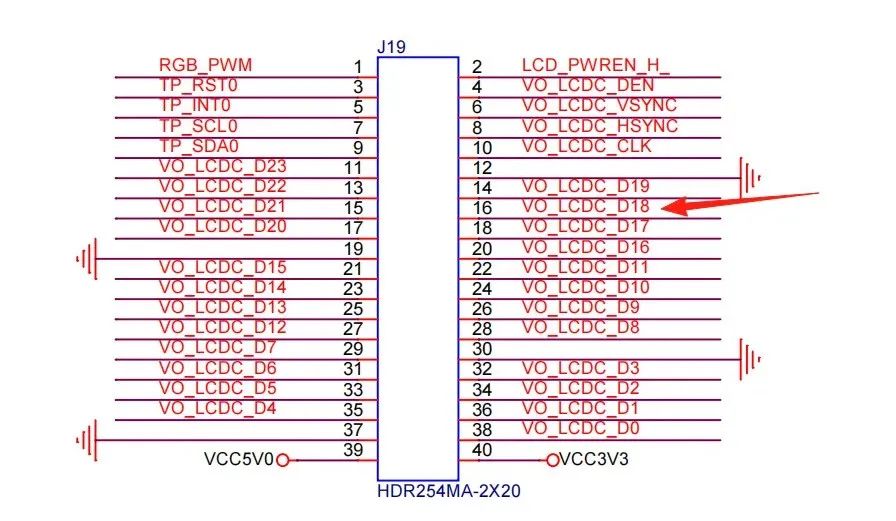

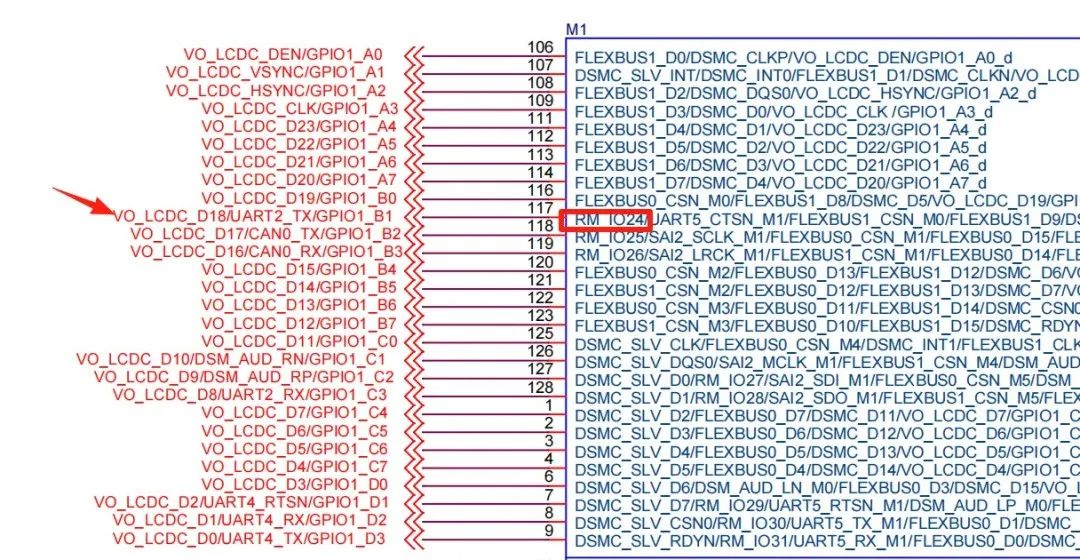

根据引脚说明，这里我们选择配置PWM1，避免与屏幕背光控制（PWM0）冲突：
DTS配置
修改代码：
&pwm1_8ch_0 {pinctrl-names = "active";pinctrl-0 = <&rm_io24_pwm1_ch0>;status = "okay";};
Kernel配置
CONFIG_PWM_ROCKCHIP=y完成配置后对源码进行编译，并烧录至开发板。
配置测试环境
使用2块触觉智能RK3506开发板搭建环境，以下简称A和B开发板(2个板准备工作一致)，A开发板进行PWM信号捕获，B开发板发出PWM信号。
以正常输入模式输出，将波形发生接到的PWM1引脚进行测试：
A开发板配置Capture模式
代码如下：
cd /sys/class/pwm/pwmchip0/echo 0 > exportcd pwm0
B开发板配置Continous模式
周期为20us，占空比10us，代码如下：
cd /sys/class/pwm/pwmchip0/echo 0 > exportcd pwm0echo 20000 > periodecho 10000 > duty_cycleecho normal > polarityecho 1 > enable
进行测试
A开发板测试代码&结果
root@rk3506-buildroot:/sys/class/pwm/pwmchip0/pwm0# cat capture20000 10000
获取到的值分别是PWM周期 和占空比 （period，duty_cycle） 单位是ns。可以看到结果为20000ns和10000ns，正好对应配置的20us和10us数据，表示测试成功。
/*** struct pwm_capture - PWM capture data* @period: period of the PWM signal (in nanoseconds)* @duty_cycle: duty cycle of the PWM signal (in nanoseconds)*/struct pwm_capture {unsigned int period;unsigned int duty_cycle;};
FAQ
若配置Capture模式,没有采集到pwm波形，会提示采集超时
root@rk3506-buildroot:/# cd /sys/class/pwm/pwmchip0/root@rk3506-buildroot:/sys/class/pwm/pwmchip0# echo 0 > exportroot@rk3506-buildroot:/sys/class/pwm/pwmchip0# cd pwm0/root@rk3506-buildroot:/sys/class/pwm/pwmchip0/pwm0#root@rk3506-buildroot:/sys/class/pwm/pwmchip0/pwm0#root@rk3506-buildroot:/sys/class/pwm/pwmchip0/pwm0# cat capture[ 961.782711] rockchip-pwm ff170000.pwm: Failed to wait for LPR/HPR interrupt[ 962.783876] rockchip-pwm ff170000.pwm: Failed to wait for LPR/HPR interruptcat: read error: Connection timed outroot@rk3506-buildroot:/sys/class/pwm/pwmchip0/pwm0#
