海康视觉相机驱动软件参数配置

一、相机电路接线

做视觉项目前需要对相机、光源控制器、光源进行正确的接线。首先来认识下相机的接线。

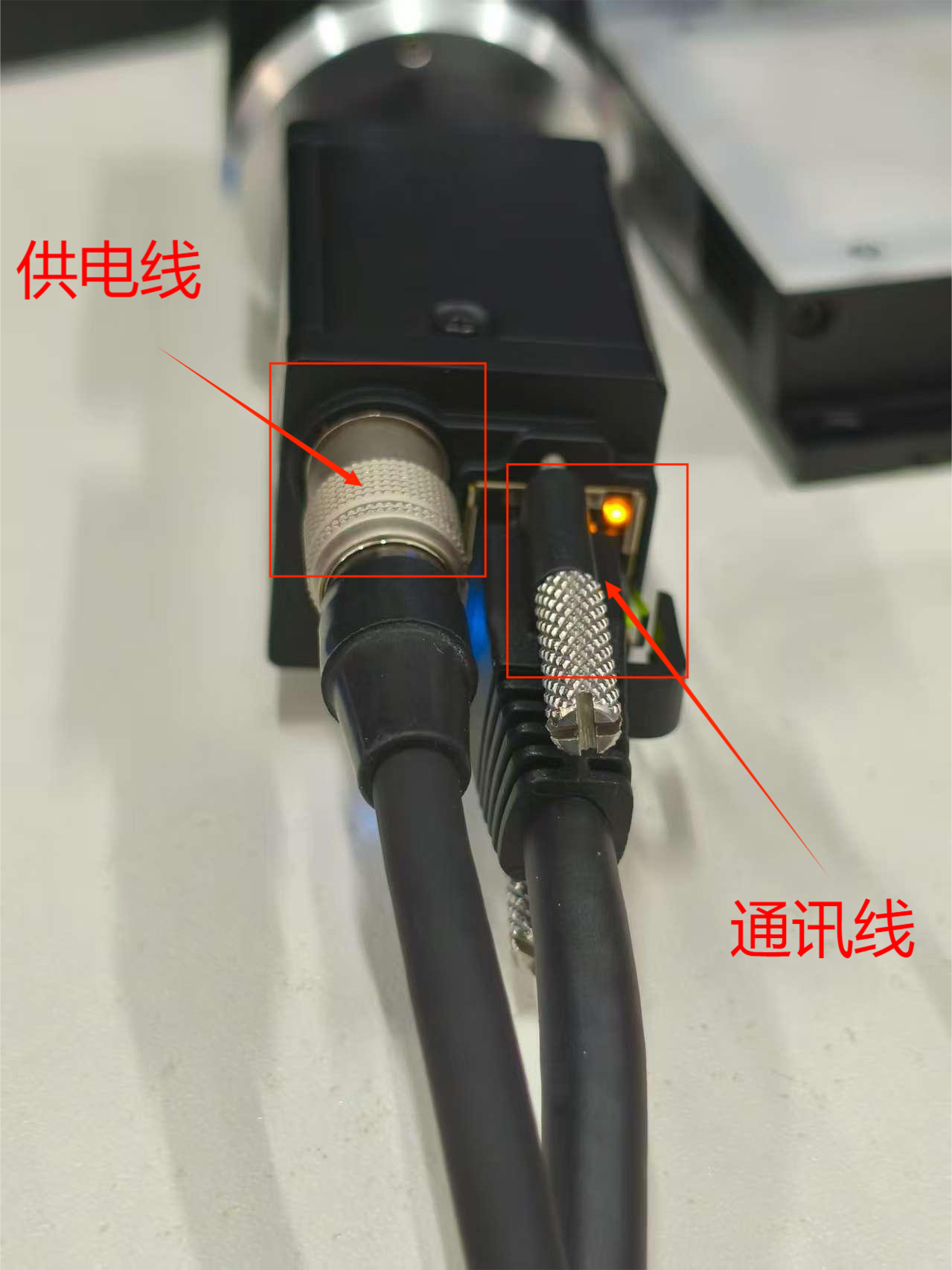

相机的连接线分为：相机供电线与相机通讯线

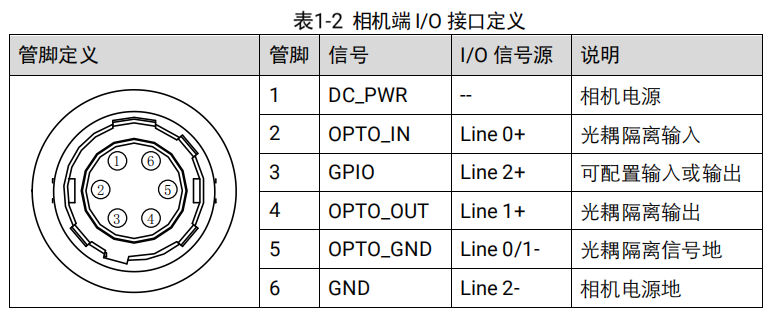

相机6pin供电线引脚定义如下所示：

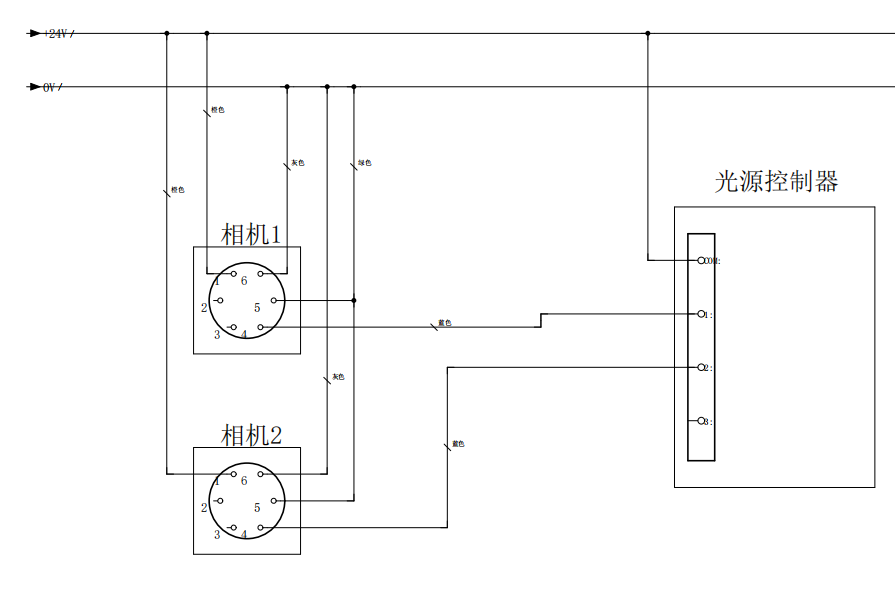

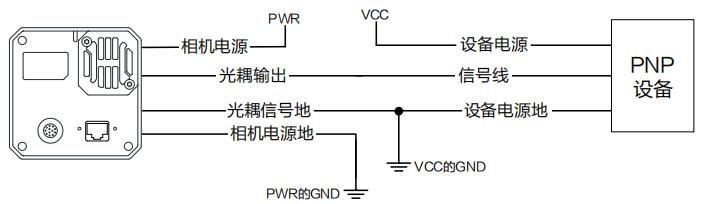

相机与光源控制器接线博主使用的PNP接法，接线方式根据不同项目的使用场景做具体的区分如下图所示：

• 视觉驱动软件MVS参数设置

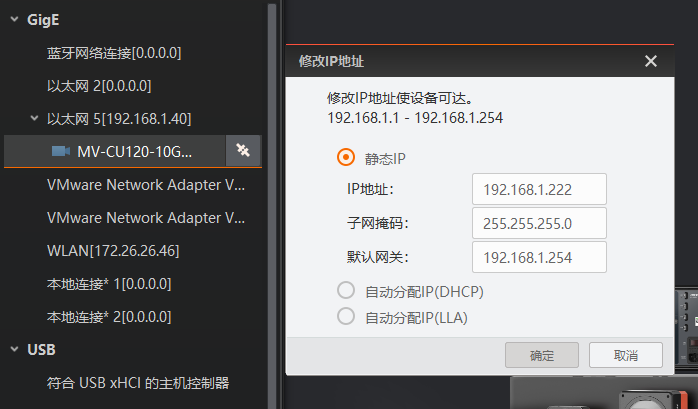

首先对相机的IP进行设置，IP必须与本机在同一网段下

双击当前选用的相机，连接相机成功后会出现打勾的标识

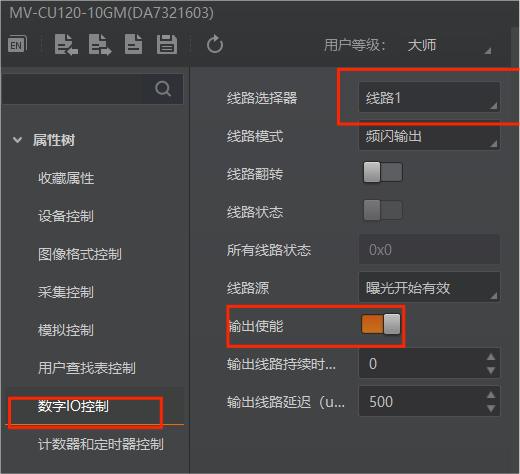

进入右侧属性栏，选择数字IO控制，选择光源控制器对应的通道，并打开输出使能

找到触发IO输入选项栏，触发源选择软触发，打开自动触发使能

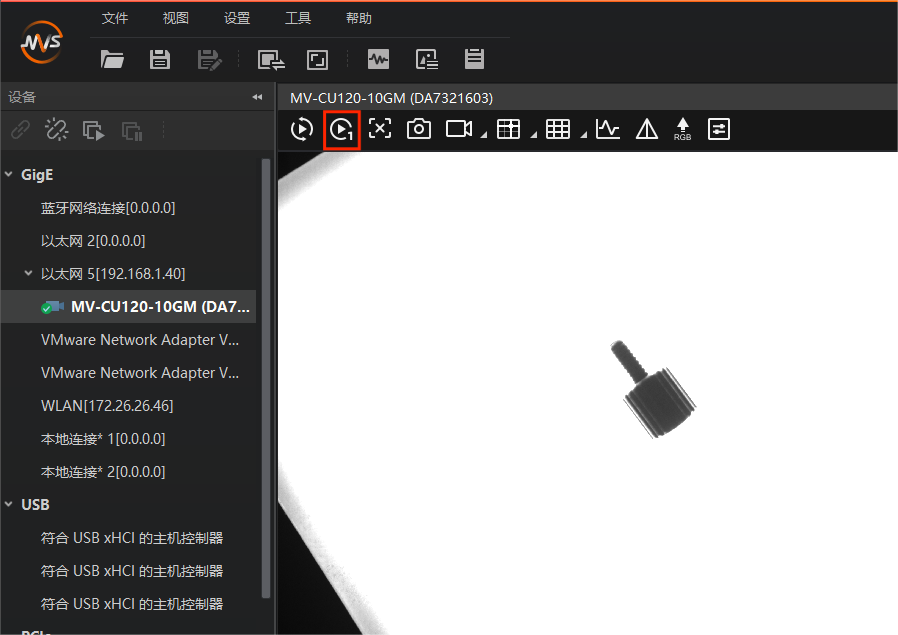

电机单次触发相机，查看相机是否进行正常打光，相机进光正常则表示参数配置完成相机能进行正常的使用。
