差分放大电路的四种接法
文章目录
- 一、差分法放大电路的四种接法
- 二、双端输入、双端输出电路
- 三、双端输入、单端输出电路
- 1.静态分析
- 2.动态分析
- 三、单端输入、双端输出电路
- 四、单端输入、单端输出电路
- 总结
一、差分法放大电路的四种接法
差分放大电路有四种基本接法,分类依据是输入方式(双端输入 / 单端输入)和输出方式(双端输出 / 单端输出)的组合。四种接法的核心结构相同(由两个对称三极管组成),但信号的引入和取出方式不同,导致性能指标(如增益、输入 / 输出电阻)存在差异。
二、双端输入、双端输出电路
典型差分放大电路就是双端输入、双端输出电路,详细分析过程可看《差分放大电路分析与仿真》。
差模电压增益
Ad=△uod△uId=−β(Rc//RL2)Rb+rbeA_d=\frac{△u_{od}}{△u_{Id}}=-\frac{β(R_c//\frac{R_L}{2})}{R_b+r_{be}}Ad=△uId△uod=−Rb+rbeβ(Rc//2RL)
输入电阻
Ri=2(Rb+rbe)R_i=2(R_b+r_{be})Ri=2(Rb+rbe)
输出电阻
Ro=2RcR_o=2R_cRo=2Rc
共模放大倍数Ac
Ac=△uoc△uIc=0A_c=\frac{△u_{oc}}{△u_{Ic}}=0Ac=△uIc△uoc=0
理想对称情况下,共模抑制比
KCMR=AdAc=∞K_{CMR}=\frac{A_d}{A_c}=∞KCMR=AcAd=∞
三、双端输入、单端输出电路
1.静态分析
单端输出回路不对称,根据戴维南定理
VCC′=RLRe+RL∗VCC,Rc′=Rc//RLV'_{CC}=\frac{R_L}{R_e+R_L}*V_{CC},R'_c=R_c//R_LVCC′=Re+RLRL∗VCC,Rc′=Rc//RL
UCQ1=VCC′−ICQRC′U_{CQ1}=V'_{CC}-I_{CQ}R'_CUCQ1=VCC′−ICQRC′
UCQ2=VCC−ICQRCU_{CQ2}=V_{CC}-I_{CQ}R_CUCQ2=VCC−ICQRC
2.动态分析
输入差模信号时,输出电压
△uod=−△ic(Re//RL)△u_{od}=-△i_c(R_e//R_L)△uod=−△ic(Re//RL)
输入电压
△uId=2△iB(Rb+rbe)△u_{Id}=2△i_B(R_b+r_{be})△uId=2△iB(Rb+rbe)
差模放大倍数
Ad=△uOd△uId=−12∗β(Rc//RL)Rb+rbeA_d=\frac{△u_{Od}}{△u_{Id}}=-\frac{1}{2}*\frac{β(R_c//R_L)}{R_b+r_{be}}Ad=△uId△uOd=−21∗Rb+rbeβ(Rc//RL)
输入电阻
Ri=2(Rb+rbe)R_i=2(R_b+r_{be})Ri=2(Rb+rbe)
输出电阻
Ro=RcR_o=R_cRo=Rc
输入差模信号极性不变,输出信号取自T2集电极,则输出与输入同相。

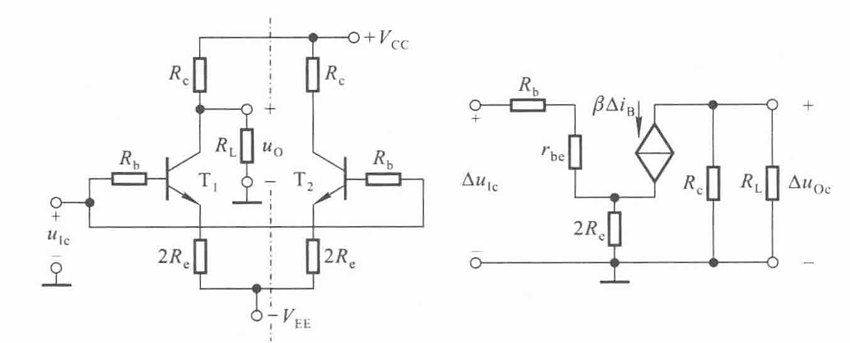

输入共模信号时,共模放大倍数Ac
Ac=△uoc△uIc=−β(Rc//RL)Rb+rbe+2(1+β)ReA_c=\frac{△u_{oc}}{△u_{Ic}}=-\frac{β(R_c//R_L)}{R_b+r_{be}+2(1+β)R_e}Ac=△uIc△uoc=−Rb+rbe+2(1+β)Reβ(Rc//RL)
共模抑制比
KCMR=∣AdAc∣=Rb+rbe+2(1+β)Re2(Rb+rbe)K_{CMR}=|\frac{A_d}{A_c}|=\frac{R_b+r_{be}+2(1+β)R_e}{2(R_b+r_{be})}KCMR=∣AcAd∣=2(Rb+rbe)Rb+rbe+2(1+β)Re
Re越大,Ac越小,KCMR越大,电路性能越好。
三、单端输入、双端输出电路
单端输入、双端输出电路可等效成右边电路,左边输入差模信号+△uI/2,右边输入差模信号-△uI/2,共模信号两边输入都是△uI/2。
输出电压uo
△uo=Ad△ui+Ac∗△uI2△u_o=A_d△u_i+A_c*\frac{△u_I}{2}△uo=Ad△ui+Ac∗2△uI
若电路参数理想对称,则Ac=0,KCMR=∞。
单端输入、双端输出电路与双端输入、双端输出电路分析完全相同。
差模电压增益
Ad=△uod△uId=−β(Rc//RL2)Rb+rbeA_d=\frac{△u_{od}}{△u_{Id}}=-\frac{β(R_c//\frac{R_L}{2})}{R_b+r_{be}}Ad=△uId△uod=−Rb+rbeβ(Rc//2RL)
输入电阻
Ri=2(Rb+rbe)R_i=2(R_b+r_{be})Ri=2(Rb+rbe)
输出电阻
Ro=2RcR_o=2R_cRo=2Rc
理想对称情况下,共模抑制比
KCMR=AdAc=∞K_{CMR}=\frac{A_d}{A_c}=∞KCMR=AcAd=∞
四、单端输入、单端输出电路
单端输入、单端输出电路也可等效成,左边输入差模信号+△uI/2,右边输入差模信号-△uI/2,共模信号两边都是△uI/2。
输入差模信号时,输出电压
△uod=−△ic(Re//RL)△u_{od}=-△i_c(R_e//R_L)△uod=−△ic(Re//RL)
输入电压
△uId=2△iB(Rb+rbe)△u_{Id}=2△i_B(R_b+r_{be})△uId=2△iB(Rb+rbe)
差模放大倍数
Ad=△uOd△uId=−12∗β(Rc//RL)Rb+rbeA_d=\frac{△u_{Od}}{△u_{Id}}=-\frac{1}{2}*\frac{β(R_c//R_L)}{R_b+r_{be}}Ad=△uId△uOd=−21∗Rb+rbeβ(Rc//RL)
输入电阻
Ri=2(Rb+rbe)R_i=2(R_b+r_{be})Ri=2(Rb+rbe)
输出电阻
Ro=RcR_o=R_cRo=Rc
输入共模信号时,共模放大倍数Ac
Ac=△uoc△uIc/2=−β(Rc//RL)Rb+rbe+2(1+β)ReA_c=\frac{△u_{oc}}{△u_{Ic}/2}=-\frac{β(R_c//R_L)}{R_b+r_{be}+2(1+β)R_e}Ac=△uIc/2△uoc=−Rb+rbe+2(1+β)Reβ(Rc//RL)
共模抑制比
KCMR=∣AdAc∣=Rb+rbe+2(1+β)Re2(Rb+rbe)K_{CMR}=|\frac{A_d}{A_c}|=\frac{R_b+r_{be}+2(1+β)R_e}{2(R_b+r_{be})}KCMR=∣AcAd∣=2(Rb+rbe)Rb+rbe+2(1+β)Re
Re越大,Ac越小,KCMR越大,电路性能越好。
总结
单端输入时,输入差模信号的同时伴随着共模输入,若输入信号为△uI,则△uId=△uI,△uIc=+△uI/2。
