板卡如何安装在主机系统（刀片服务器或计算节点）

✅ 板卡（如 GPU、FPGA）本身没有操作系统

• 它们是硬件加速器，不具备独立运行操作系统的能力。
• 它们需要依附于**主机系统（通常是刀片服务器或计算节点）**来运行。
• 操作系统（如 Linux）安装在主机上，主机通过驱动程序和运行时环境（如 CUDA、OpenCL）来调用这些加速卡。

🔗 这些卡如何与刀片服务器连接？

1. 本地直连（最常见）

• GPU 或 FPGA 卡直接插在刀片服务器或计算节点的 PCIe 插槽 上。
• 这种方式延迟低、带宽高，是超算中最常见的连接方式。

2. 外部扩展（GPU Box / JBOG）

• 如果刀片服务器本身空间不足，可以通过 PCIe 扩展线缆 或 NVLink 连接外部 GPU 机箱（如 NVIDIA HGX、Supermicro GPU Box）。
• 这些扩展箱通过高速互联（如 PCIe Gen4/Gen5、CXL、NVLink）与主机通信。

3. 网络连接（较少见）

• 某些 FPGA 卡或智能网卡（如 SmartNIC）可以通过 以太网或 InfiniBand 与主机通信，适用于分布式计算或网络加速场景。

🧠 使用流程简化如下：

[GPU/FPGA 卡] ←PCIe/NVLink→ [刀片服务器] ←驱动/软件→ [操作系统]

• 用户编写的程序运行在操作系统上，调用驱动程序（如 NVIDIA 驱动）与加速卡通信。
• 加速卡执行计算任务并将结果返回主机。

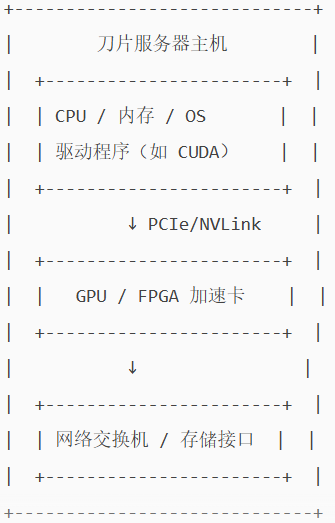

🖼️ 简化结构图描述

这个结构图展示了：

• 刀片服务器作为主机，运行操作系统和驱动；
• 加速卡通过高速总线（如 PCIe 或 NVLink）连接到主机；
• 主机再通过网络或存储接口与其他节点或系统通信。

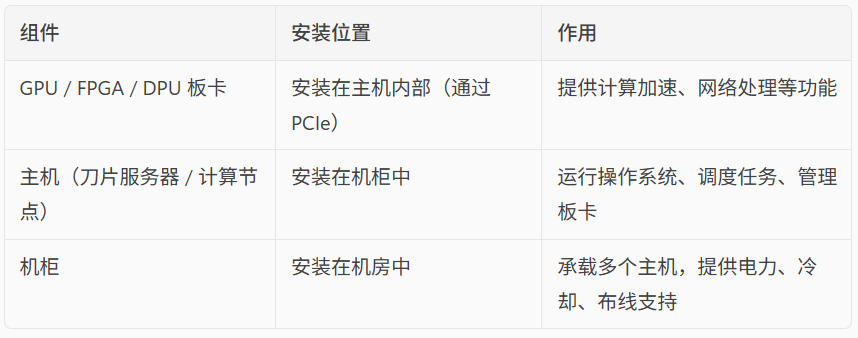

🖥️ 主机与板卡的关系

📌 举个例子

假设一个超算中心有一个机柜，里面安装了 10 台刀片服务器，每台服务器配有 4 张 NVIDIA A100 GPU 卡：

• GPU 卡是插在每台服务器的主板上；
• 服务器是安装在机柜的托架上；
• 机柜通过电源和冷却系统保障这些服务器稳定运行。
