[激光原理与应用-175]：测量仪器 - 频谱型 - 拉曼光谱仪的工作原理、内部组成、核心芯片、核心算法
拉曼光谱仪的技术解析：从原理到核心组件的深度拆解
一、工作原理：拉曼散射效应的分子指纹识别
拉曼光谱仪的核心原理基于拉曼散射效应——当单色激光（如532nm、785nm或1064nm）照射样品时，光子与分子发生非弹性碰撞，导致散射的光频率发生偏移（即拉曼位移）。这一偏移量（Δν）与分子振动/转动能级差直接相关，形成独特的“分子指纹光谱”，可揭示化学成分、晶体结构及应力状态等信息。
关键特性：
- 非破坏性检测：无需样品预处理，支持固体、液体、气体甚至活体组织分析。

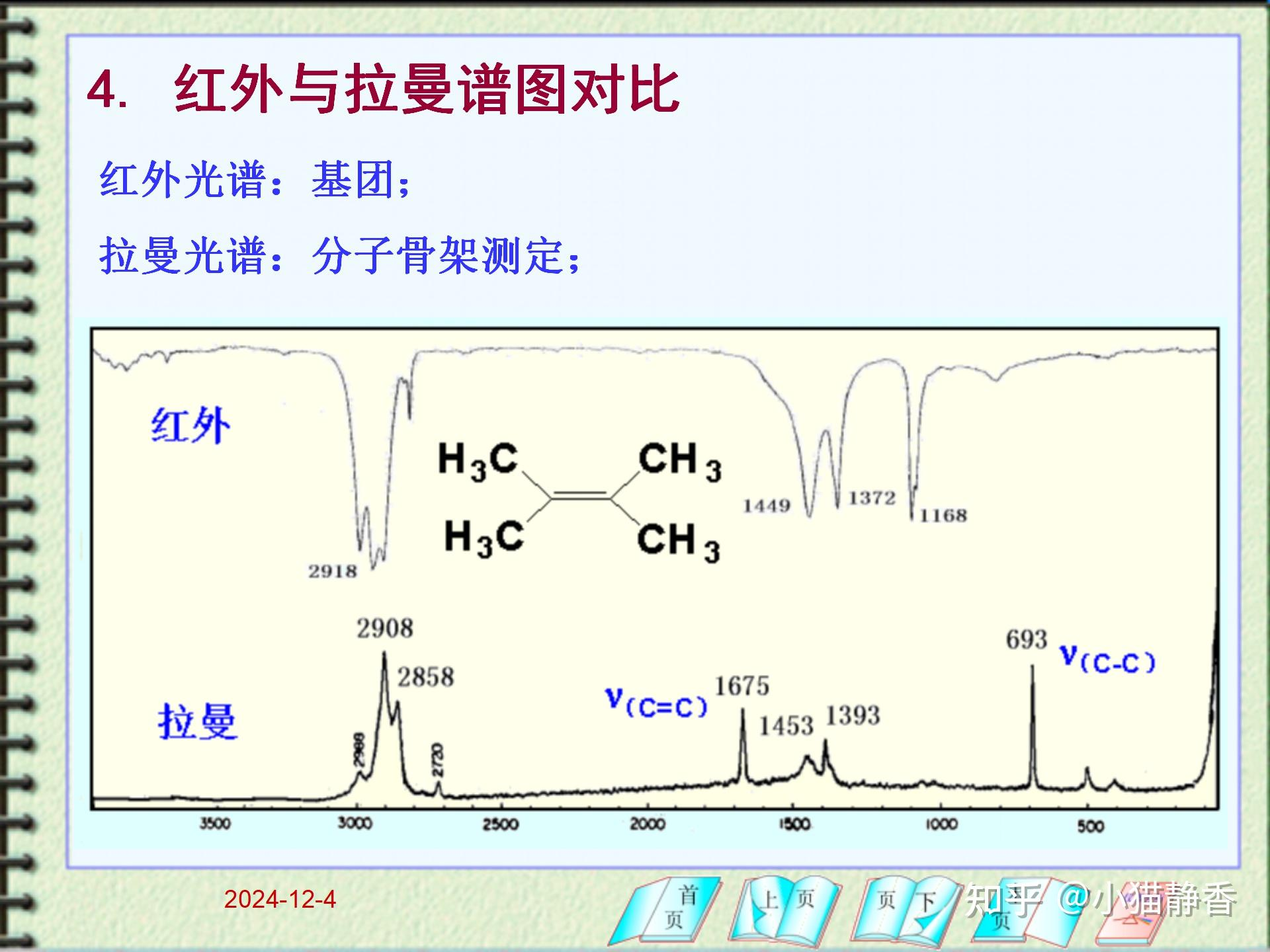

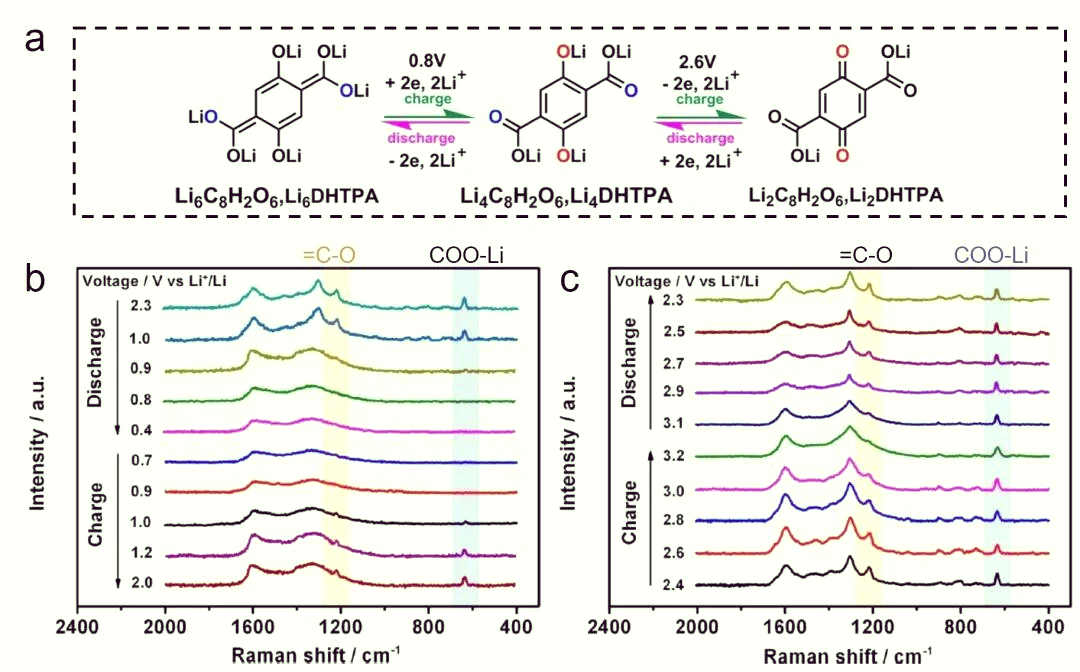

- 高特异性：不同物质具有唯一拉曼光谱，如钻石（1332 cm⁻¹）与石墨（1580 cm⁻¹）的峰位差异显著。不同物质对单色激光造成的频率偏移是不一样的。
- 空间分辨率：显微拉曼可达1-2μm级光斑，适合微区分析（如半导体缺陷检测）。

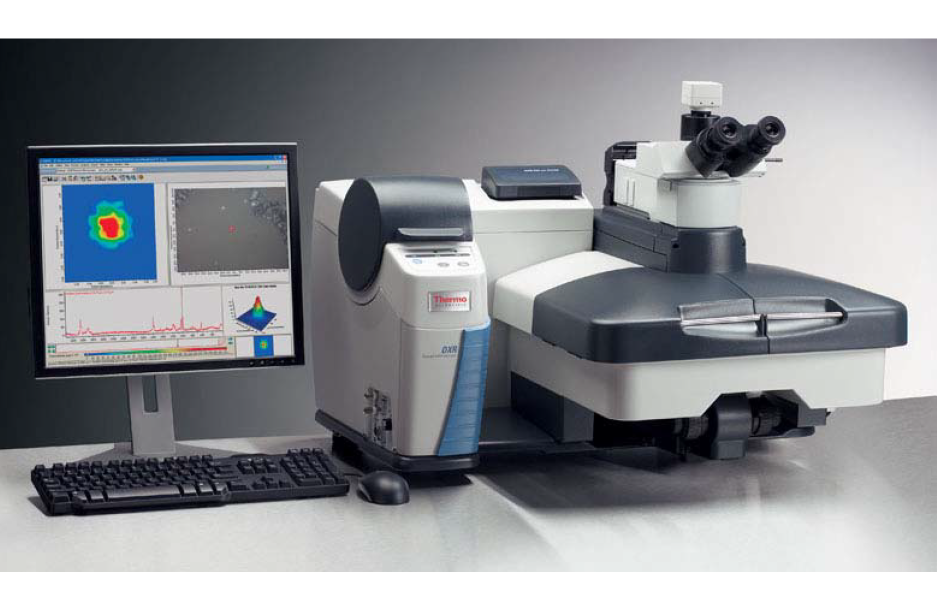

二、内部组成：从光路到信号处理的全链条解析
拉曼光谱仪由五大核心模块构成，各模块协同实现光信号到分子信息的转换：
| 模块 | 功能与组件 |
|---|---|
| 激光源 | 提供单色性高、方向性强的激发光，常用波长：532nm（绿光）、785nm（近红外，减少荧光干扰）、1064nm（FT-Raman，显著抑制荧光）。 |
| 光学系统 | 包括滤光片（滤除瑞利散射）、二向色镜（分离激发光与散射光）、物镜（聚焦激光至样品）及收集透镜（汇聚散射光）。 |
| 分光系统 | 光栅光谱仪：利用衍射光栅将散射光按波长分散，聚焦至探测器，主流技术，分辨率高（可达0.1 cm⁻¹）。 傅里叶变换光谱仪（FT-Raman）：基于干涉原理，与1064nm激光联用，抗荧光干扰能力强，测量速度快。 |
| 探测器 | CCD阵列：高灵敏度、低噪声，适合弱光检测（如天文观测、拉曼光谱）。 CMOS阵列：低功耗、高速读取（帧率＞100,000fps），适用于便携式设备。 光电二极管阵列（PDA）：结构简单、成本低，用于多通道同步检测（如液相色谱）。 |
| 信号处理模块 | 包括模数转换器（ADC）、数字信号处理器（DSP）及软件算法，实现光谱降噪、基线校正、峰识别及物质定性/定量分析。 |
三、核心芯片：探测器与处理器的技术博弈
拉曼光谱仪的性能高度依赖两大核心芯片：
- 探测器芯片：
- CCD：背照式CCD（如Teledyne e2v的CCD201-20）量子效率＞90%，暗电流＜0.1e⁻/pixel/s，适用于高精度科研仪器。
- CMOS：堆叠式CMOS（如索尼IMX455）通过背照式结构提升灵敏度，支持全局快门，消除滚动快门畸变，适用于工业检测与自动驾驶。
- InGaAs阵列：用于近红外拉曼检测（如1064nm激发），响应波长扩展至2.5μm，适合深色或荧光样品分析。
- 信号处理芯片：
- FPGA：现场可编程门阵列（如Xilinx Zynq UltraScale+）实现实时光谱处理，支持高速ADC采样（＞100MS/s）与并行计算。
- ASIC：专用集成电路（如Hamamatsu的C12880MA）集成光谱分光与探测功能，体积小巧，适用于手持式设备。
四、核心算法：从原始信号到分子信息的智能解码
拉曼光谱分析依赖四大类算法实现数据增值：
- 预处理算法：
- Savitzky-Golay滤波：平滑光谱曲线，抑制高频噪声。
- 自适应迭代加权惩罚最小二乘法（airPLS）：自动校正荧光背景，提升弱峰检测能力。
- 峰识别算法：
- 连续小波变换（CWT）：通过尺度空间分析定位峰位，分辨率达0.1 cm⁻¹。
- 洛伦兹/高斯拟合：量化峰面积与半高宽，用于物质定量分析（如药物成分检测）。
- 物质识别算法：
- 主成分分析（PCA）：降维处理光谱数据，提取特征向量，用于快速分类（如癌症组织鉴别）。
- 支持向量机（SVM）：构建分类模型，识别复杂混合物（如环境污染物检测）。
- 深度学习算法：
- 卷积神经网络（CNN）：直接处理原始光谱图像，自动提取特征，识别准确率＞95%（如宝石真伪鉴定）。
- 图神经网络（GNN）：分析分子结构与光谱的关联性，预测未知物质属性。
五、技术趋势：智能化与微型化的双向驱动
未来拉曼光谱仪将呈现两大发展方向：
- 智能化升级：结合AI算法实现目标分类与缺陷识别。例如，金属探测器通过AI辅助识别使金属分类准确率达98.2%，与MES系统集成后质量追溯效率提升75%。
- 微型化与集成化：采用石墨烯等离子体光电探测器阵列，在零偏压下工作，室温下响应度达30 mA W⁻¹，支持手机等便携设备集成。
