RS485转Profibus网关在QDNA钠离子分析仪与S7-300PLC系统集成中的应用

RS485转Profibus网关在QDNA钠离子分析仪与S7-300PLC系统集成中的应用

在工业自动化领域，不同设备间的通信协议差异常常成为数据互联的障碍。当需要将QDNA系列在线钠离子分析仪与西门子S7-300PLC系统整合时，RS485转Profibus网关便成为打通协议壁垒的关键桥梁。这种技术组合广泛应用于电力、石化等行业的工艺水质监控场景，实现钠离子含量的实时数据传输与控制。

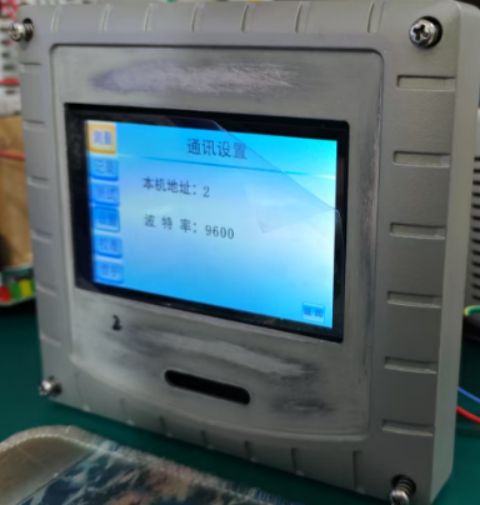

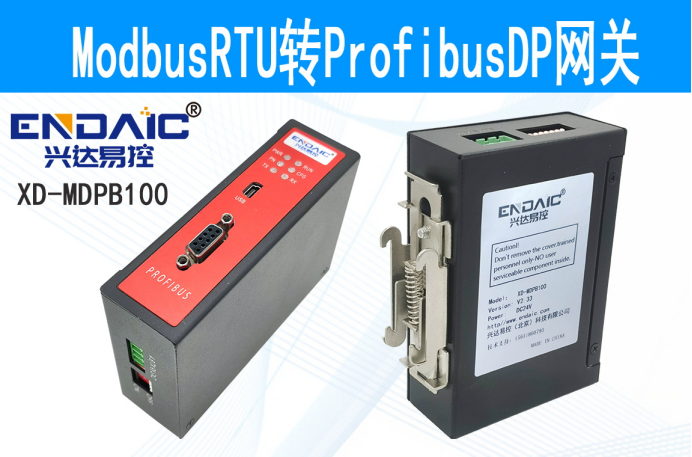

QDNA分析仪通常采用Modbus RTU协议通过RS485接口输出数据，而S7-300PLC系统则依赖Profibus-DP协议进行高速通信。这种差异就像两个使用不同语言的人需要翻译才能对话——XD-MDPB100这类网关设备正是扮演着"协议翻译官"的角色，它能将Modbus的寄存器地址映射为Profibus的I/O地址，使PLC能直接读取分析仪测量的钠离子浓度值。实际应用中，网关需要支持主/从站双模式，就像电话的收发功能切换，既能主动采集分析仪数据，也能响应PLC的指令请求。

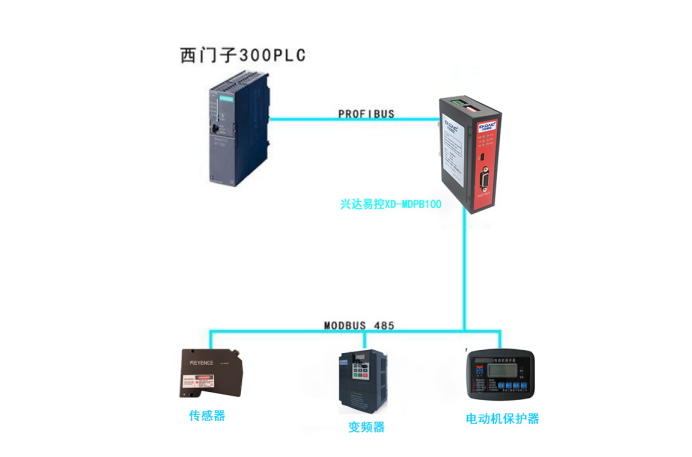

物理连接如同搭建一座三车道桥梁：RS485端采用屏蔽双绞线连接分析仪，Profibus端使用紫色电缆接入PLC的DP端口，网关本身还需独立供电。值得注意的是，兴达易控等厂商的RS485转Profibus网关支持自由口通信模式，这种灵活性类似于USB接口的即插即用特性，可适应不同厂商设备的特殊通信需求、

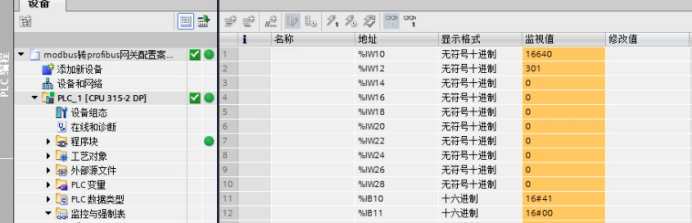

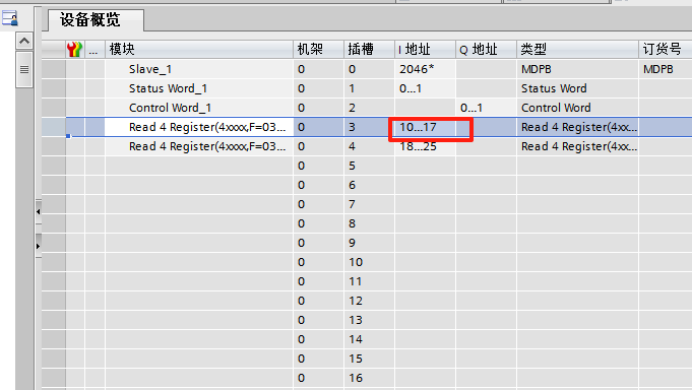

在S7-300PLC编程环境中，需要像规划仓库货架一样设计IO地址分配。例如将分析仪的4个测量通道（如Na+浓度、温度补偿值）映射到PLC的输入区IB10-IB17，这相当于给每个数据项分配专属存储格子。

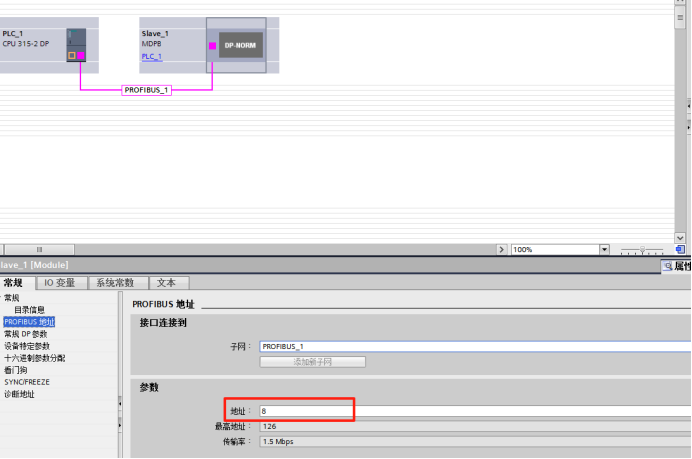

通过博图软件配置DP从站属性时首先需要设置DP从站的拨码开关地址

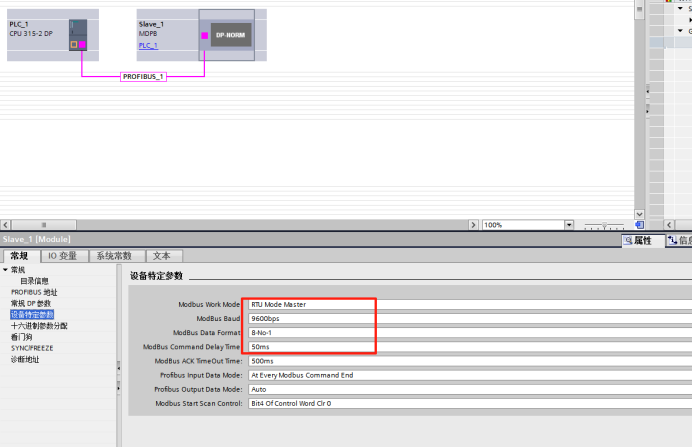

然后设置ModbusRTU通讯参数

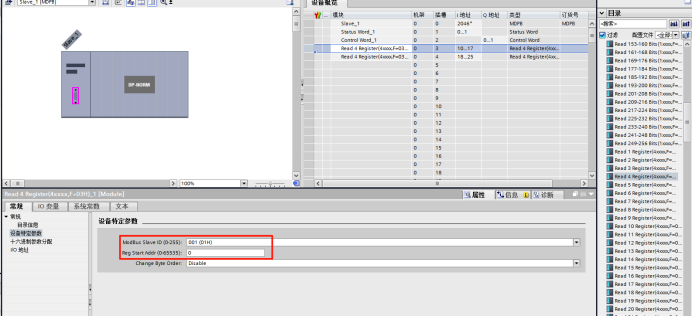

在数据映射添加完指令后设置Modbus从站地址和寄存器起始地址

在化工厂的锅炉水处理系统中，该方案能实现每30秒一次的钠离子浓度自动上传，精度可达0.1ppb。相比人工取样检测，就像用实时监控摄像头替代定时拍照，既能预防设备结垢腐蚀，又能降低90%的检测人力成本。某制药企业的案例显示，通过网关集成的5台分析仪数据，PLC系统可自动调节纯化水制备参数，使产品质量稳定性提升23%。

随着工业4.0的发展，这种协议转换技术正从单纯的数据搬运向智能预处理演进。新一代网关已开始集成边缘计算能力，可对钠离子浓度数据进行移动平均滤波或趋势预测，再将优化后的数据传输至PLC——这相当于在翻译过程中直接提炼对话要点，显著提升系统响应效率。对于自动化工程师而言，掌握这类跨协议通信技能，就如同获得打开智能制造大门的钥匙。
