此练习主要是：关于伯德图
①什么是伯德图；
②伯德图的叠加性；

一、什么是伯德图：

上部分，是输出的振幅响应随输入频率的变化；（幅频图）
下部分，是输出的相位响应随输入频率的变化；（相频图）

二、在MATLAB中画伯德图

控制系统

像上图这样知道传递函数的系统；
画伯德图的时候，可以一行命令直接画出；

clc;clear;close all;
bode(tf([1],[1 100]));

运行结果：

可以看出，这是一个低通滤波器，截止频率就是100rad/s；

运行结果

三、伯德图的叠加性

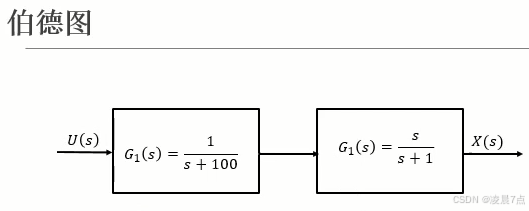

当如下图，两个传递函数串联在一起时；
整个系统的伯德图，就是两个传递函数的伯德图的叠加；

伯德图叠加性

clc;clear;close all;
%% 定义G(s)
G1_s = tf([1],[1 100]);
G2_s = tf ([1 0],[1 1]);
G3_s = G1_s * G2_s; % 两个传递函数串联，相乘
%% 绘图
figure (1)
bode(G1_s);
title('G1(s)伯德图');
figure (2)
bode(G2_s);
title('G2(s)伯德图');
figure (3)
bode(G3_s);
title('G3(s)伯德图');

运行结果：

G1_s是低通滤波器，截止频率是100rad/s ；

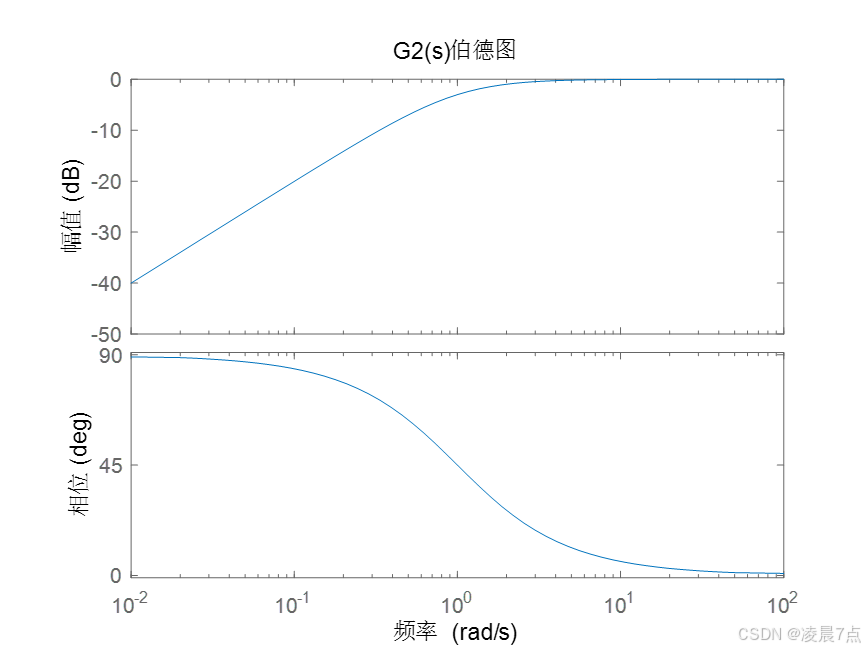

G2_s是高通滤波器（因为分子部分有一个零点是0），截止频率是1rad/s；

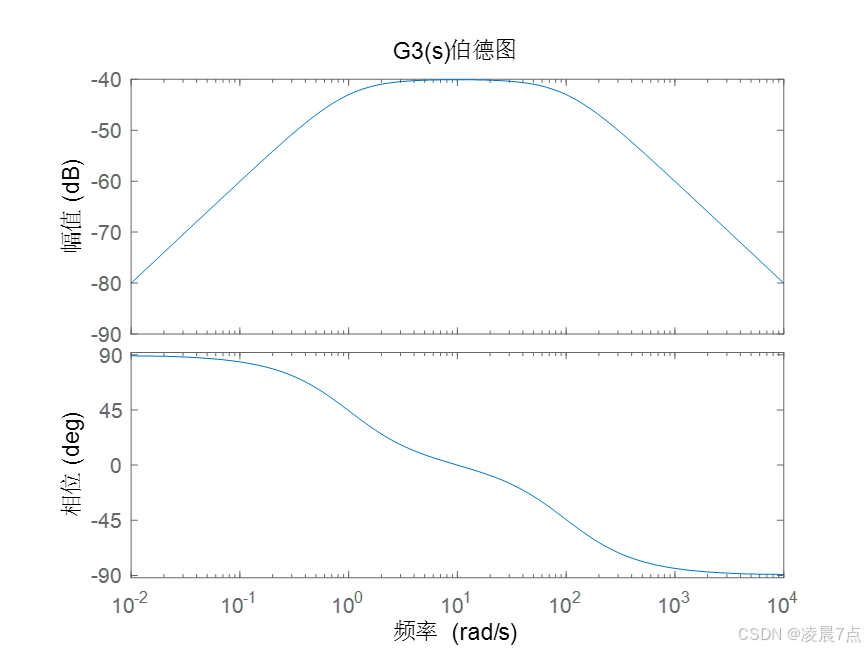

G3_s是带通滤波器，只有频率在1rad/s和100rad/s之间，信号才会被大部分保留；

四、伯德图的应用

伯德图的一个应用：使用传递函数进行滤波。

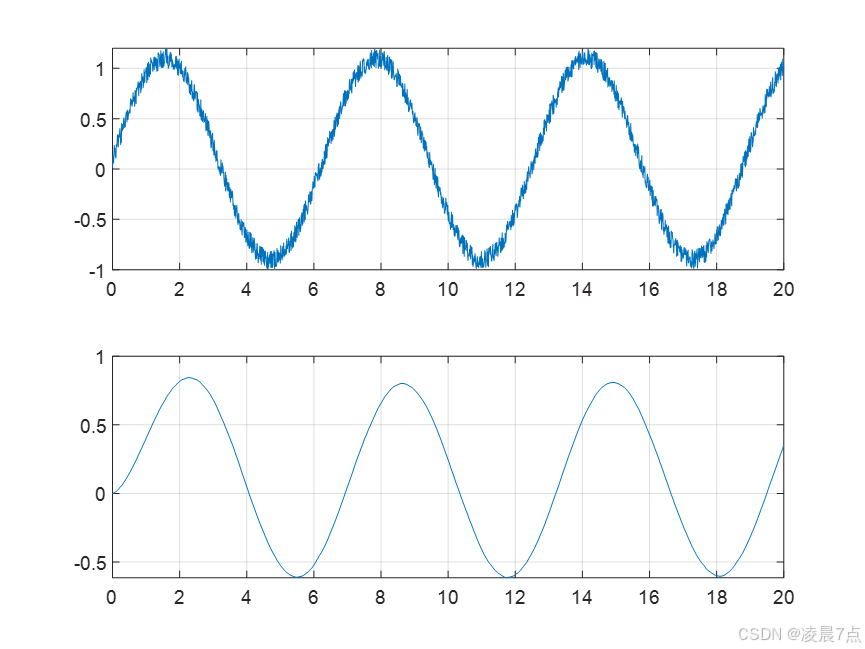

例如：下图，含有很多噪音的正弦函数，输入到图中的低通滤波器当中，即可滤掉噪音。（因为噪音是高频的）

clc;clear;close all;
%% 定义G(s)
G_s = tf([1],[1 1]);
%% 定义正弦输入 + 噪音
t = 0 : 0.01 : 20;
u = sin(t);
u =  u + 0.2*rand(size(t));
% rand(size(t)，从0到1之间，和t有同样长度的随机数列。
% 乘上0.2模拟噪音，因为这个噪音每0.01s就有一个数据，所以频率是比较高的。
subplot (2,1,1);
plot (t,u);
grid on;
%% 通过滤波器
y = lsim (G_s, u, t); %lsim ，就是将信号u输入到传递函数中，t是时间包括时间间隔以及整体时间。
subplot (2,1,2);
plot (t,y);
grid on;
