【YOLO学习笔记】YOLOv8详解解读

一、网络结构

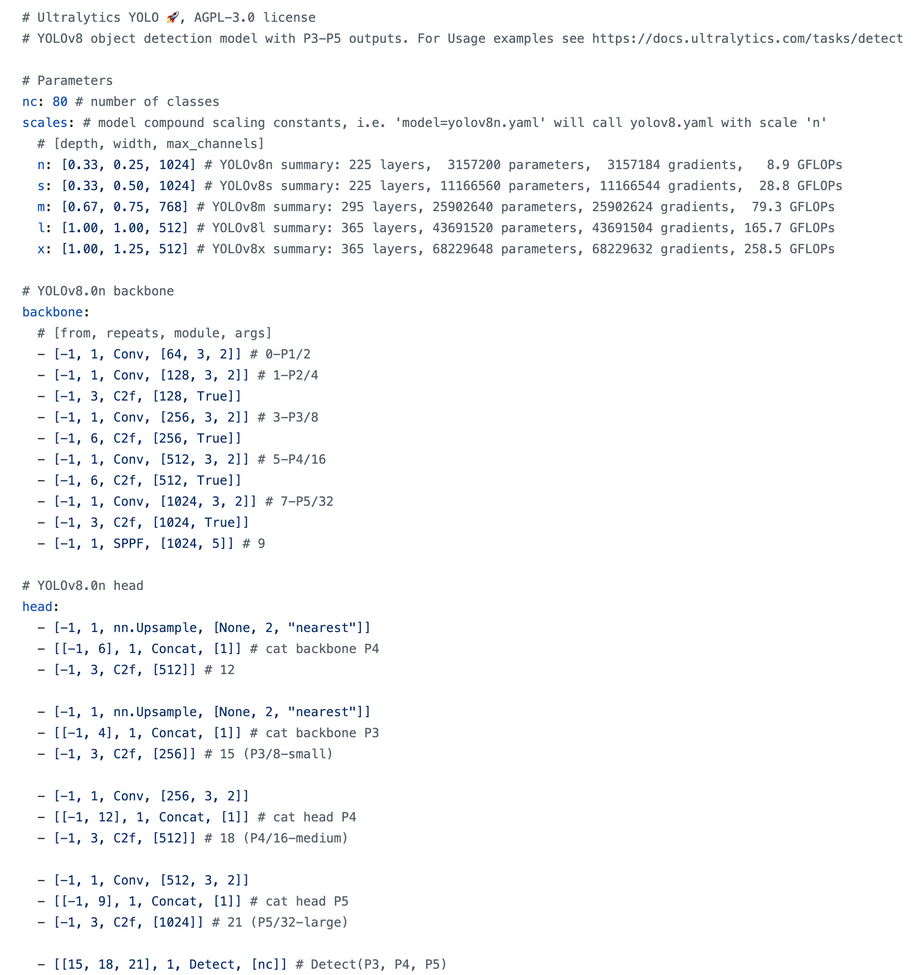

yolov8.yaml文件解读

ultralytics/ultralytics/cfg/models/v8/yolov8.yaml下。

与 yolov5 类似，yolov8 官方提供了5个目标检测的网络版本 ：yolov8n、yolov8s、yolov8m、yolov8l、yolov8x ​ 各版本的网络结构都是类似的， 只是他们有不同的 depth、width、max_channels 。在参数scale这个列表里记录。

• depth ：用于控制模块重复次数，假设模块默认重复次数为 n，会通过 depth_multiple * n 控制该模块重复次数，达到控制网络深度的作用
• width ：用于控制模块 channel 数，假设模块默认 channel 数为 c，会通过 width_multiple * c 控制该模块 channel 数，达到控制网络宽度的作用

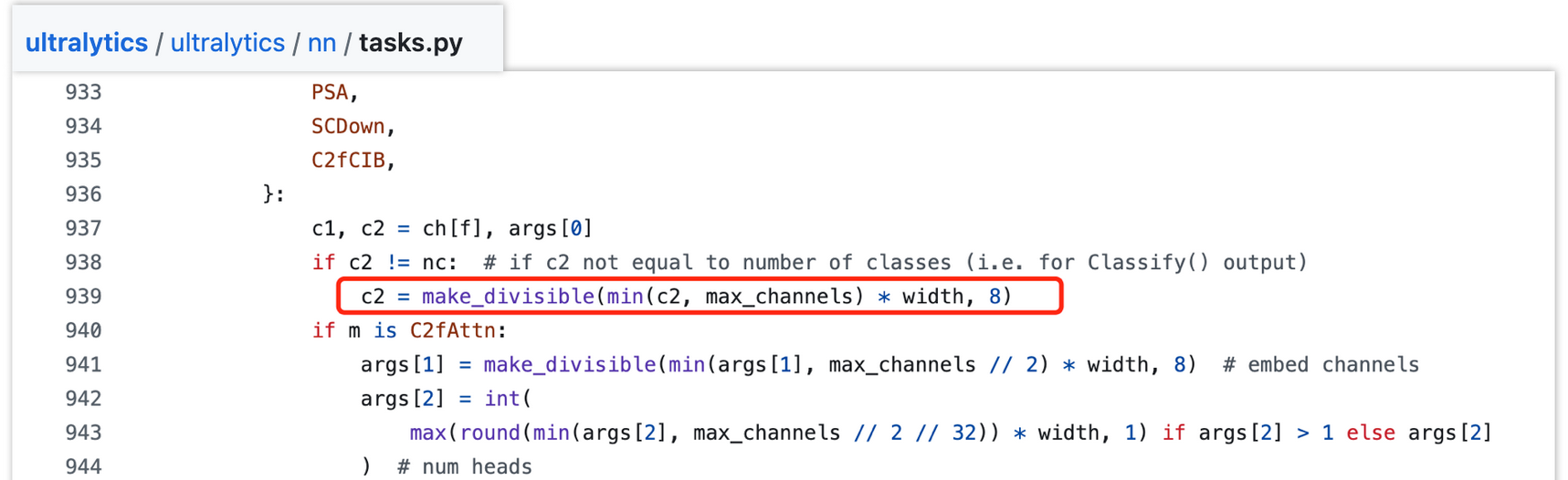

• max_channel ：用于控制网络的大小，各版本中模块的 channel 数不能大于其对应的 max_channel 以控制网络大小。若模块的 channel 数大于 max_channel，则截断取 max_channel，对应代码片段如下（c2 为模块输出 channel 数）：

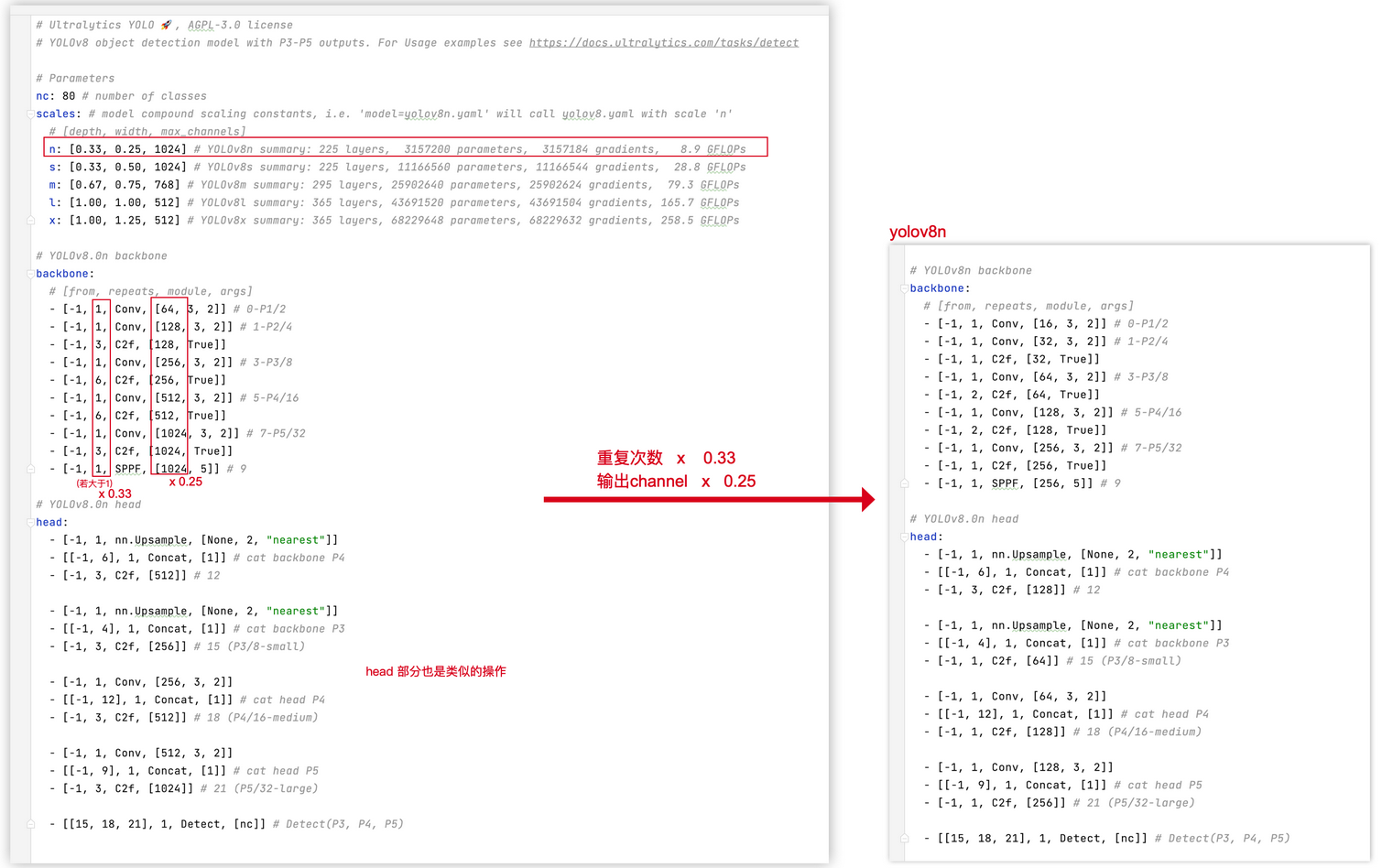

举例 yolov8n举例，网络配置[0.33, 0.25, 1024]为 :​

• 输出 channel 数 乘以 0.25 ​
• 如果网络中某模块重复次数大于1 ，则该模块重复次数 乘以 0.33 ，若模块重复次数等于 1，则保持为 1​
• 如果网络中 任意一层的 channel 大于 max_channels，则取 max_channels​。

网络结构图

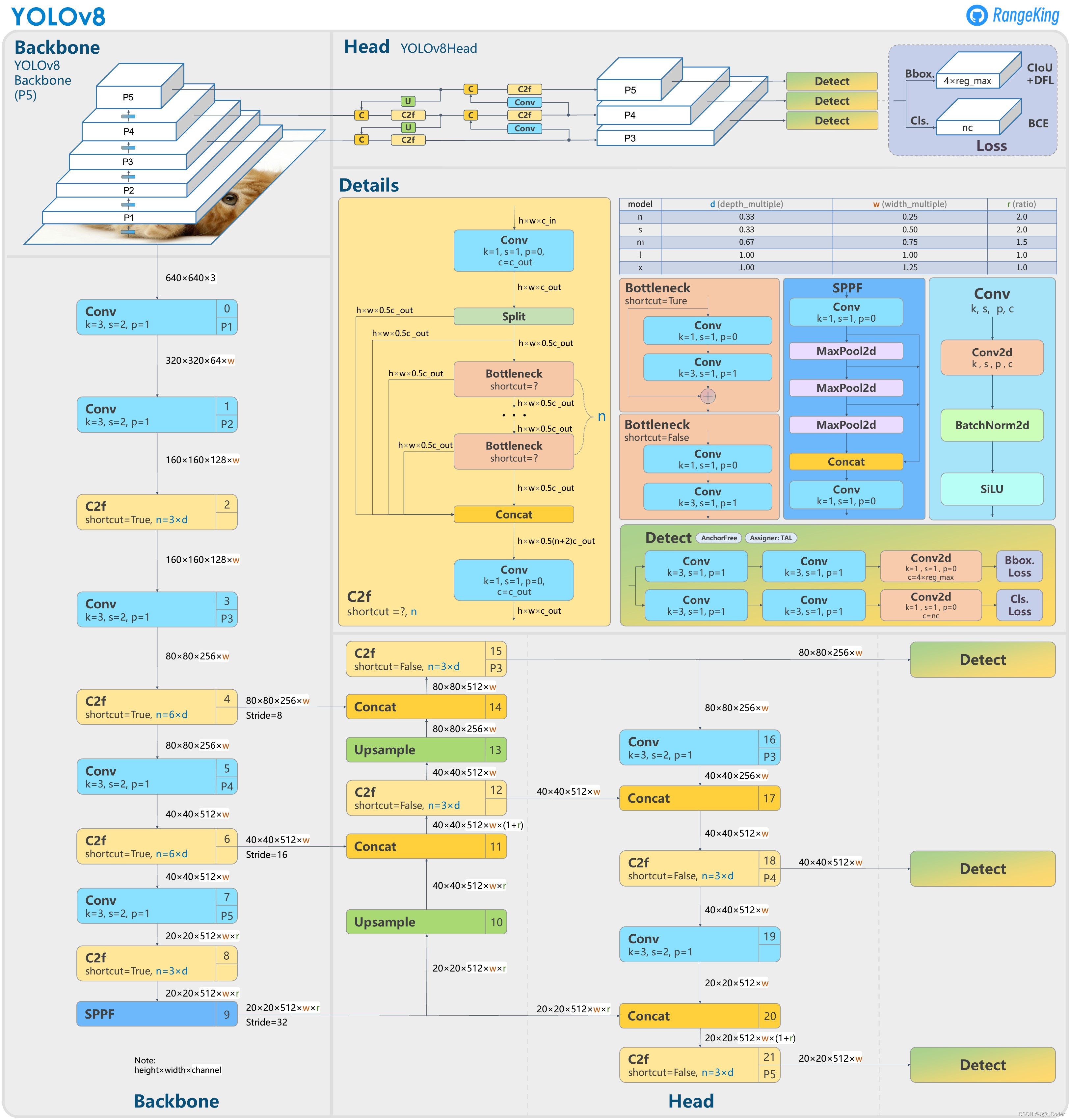

yolov8l:

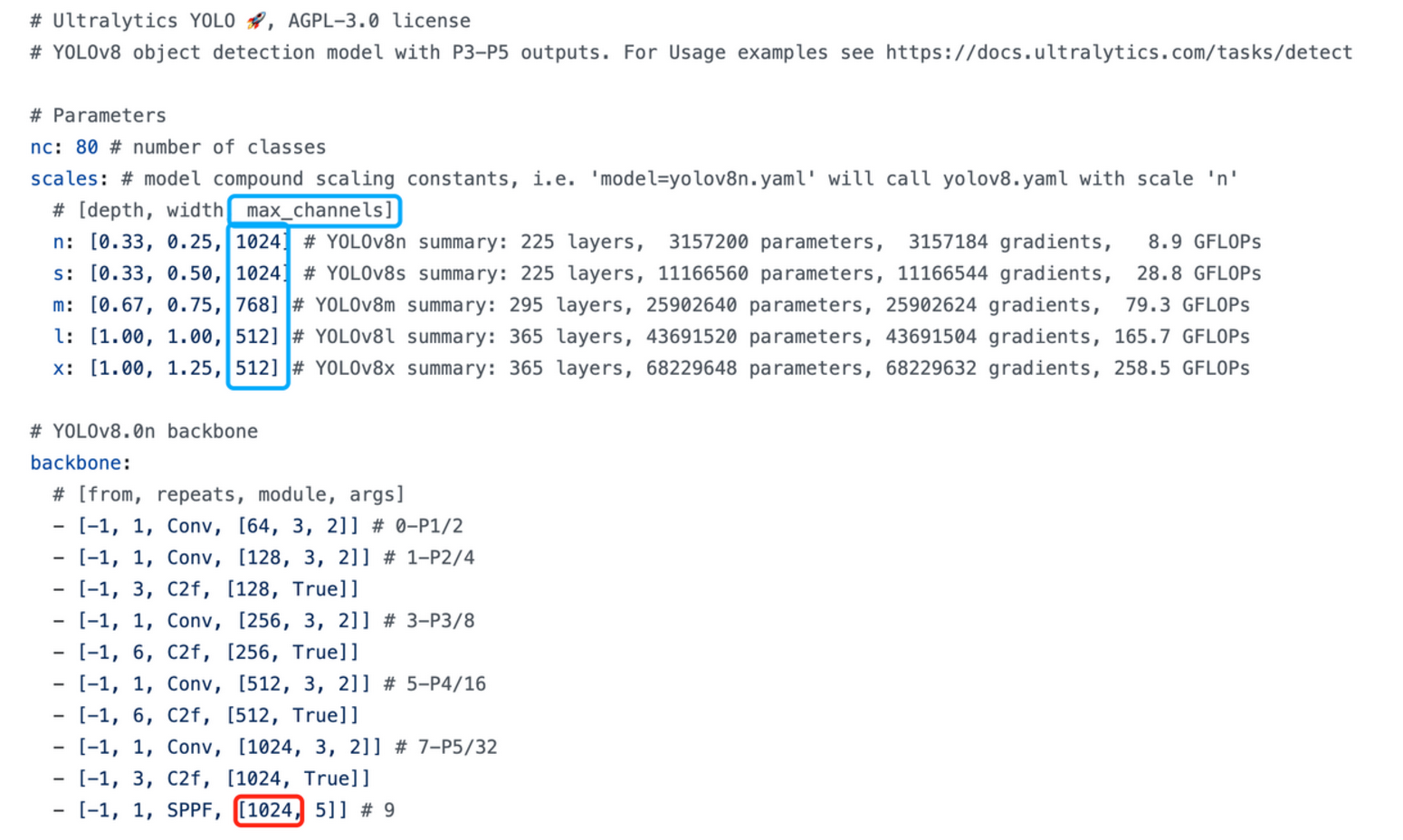

注意：yolov8l 配置中，SPPF 的输出 channel 数设置的是 1024 ，为什么 网络结构图中画出来是 512。因为 每个配置都有设置 max_channels，如果网络中 任意一层的 channel 大于 max_channels，则取 max_channels​。

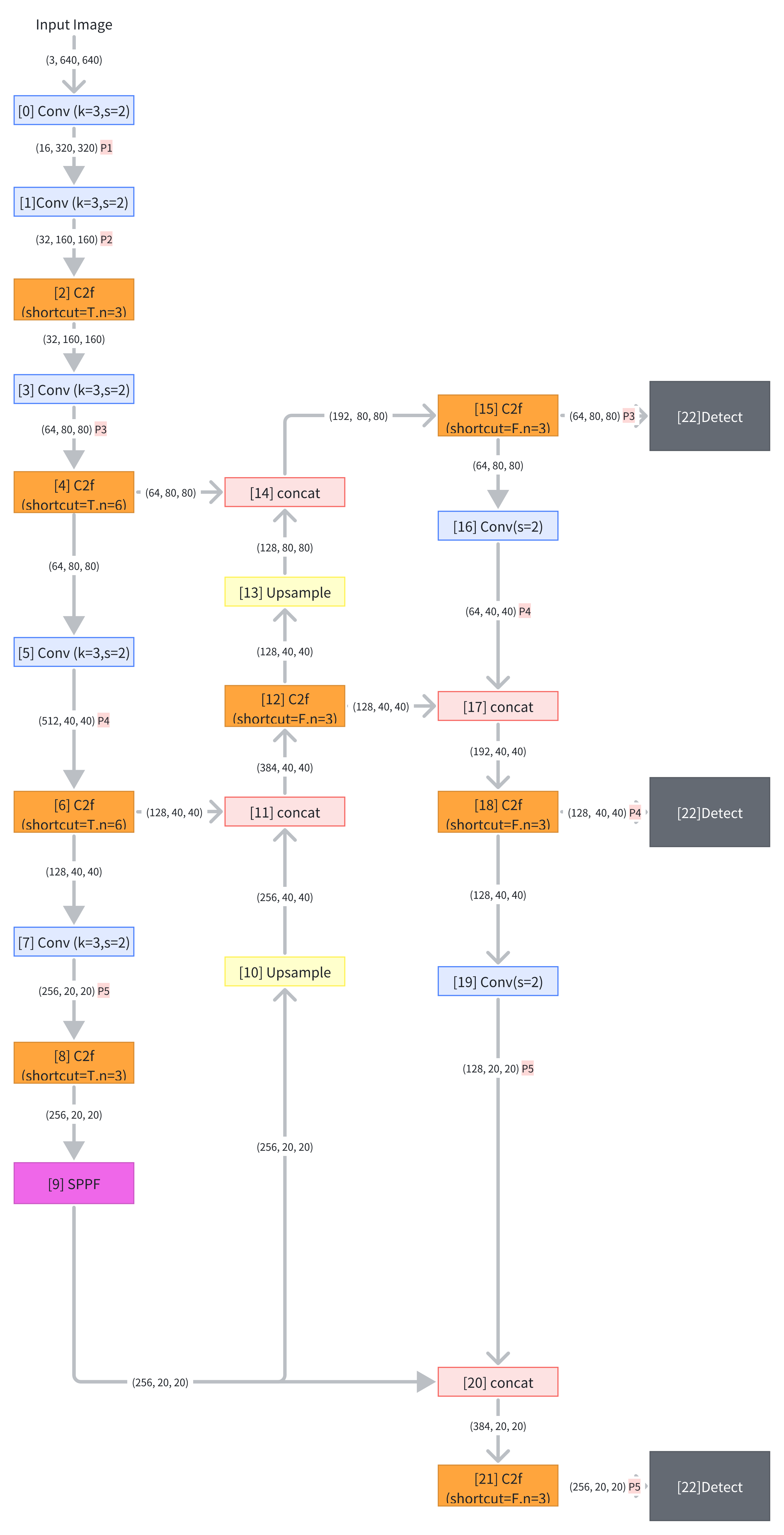

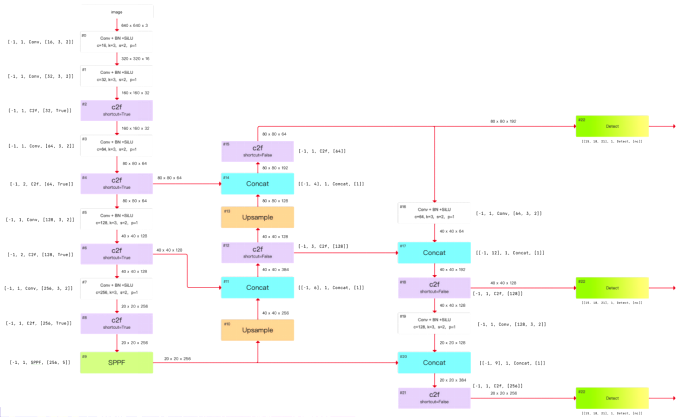

yolov8n自己绘制版本

二、模块代码与结构拆解

parse_model()

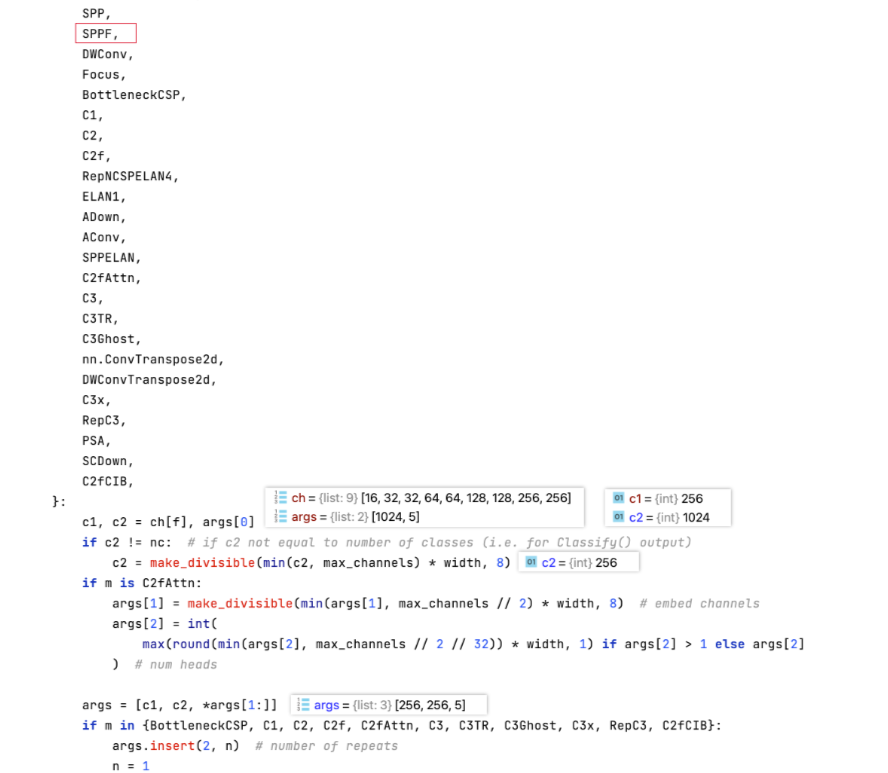

ultralytics/nn/tasks.py里的函数parse_model()

def parse_model(d, ch, verbose=True):"""Parse a YOLO model.yaml dictionary into a PyTorch model.Args:d (dict): Model dictionary.ch (int): Input channels.verbose (bool): Whether to print model details.Returns:model (torch.nn.Sequential): PyTorch model.save (list): Sorted list of output layers."""import ast# Argslegacy = True  # backward compatibility for v3/v5/v8/v9 modelsmax_channels = float("inf")nc, act, scales = (d.get(x) for x in ("nc", "activation", "scales"))depth, width, kpt_shape = (d.get(x, 1.0) for x in ("depth_multiple", "width_multiple", "kpt_shape"))if scales:scale = d.get("scale")if not scale:scale = tuple(scales.keys())[0]LOGGER.warning(f"no model scale passed. Assuming scale='{scale}'.")depth, width, max_channels = scales[scale]if act:Conv.default_act = eval(act)  # redefine default activation, i.e. Conv.default_act = torch.nn.SiLU()if verbose:LOGGER.info(f"{colorstr('activation:')} {act}")  # printif verbose:LOGGER.info(f"\n{'':>3}{'from':>20}{'n':>3}{'params':>10}  {'module':<45}{'arguments':<30}")ch = [ch]layers, save, c2 = [], [], ch[-1]  # layers, savelist, ch outbase_modules = frozenset({Classify,Conv,ConvTranspose,GhostConv,Bottleneck ,Bottleneck_DBB,GhostBottleneck,SPP,SPPF,C2fPSA,C2PSA,DWConv,Focus,BottleneckCSP,C1,C2,C2f,C3k2, C3k2_WT ,C3k2_DBB ,RepNCSPELAN4,ELAN1,ADown,AConv,SPPELAN,C2fAttn,C3,C3TR,C3Ghost,torch.nn.ConvTranspose2d,DWConvTranspose2d,C3x,RepC3,PSA,SCDown,C2fCIB,A2C2f,})repeat_modules = frozenset(  # modules with 'repeat' arguments{BottleneckCSP,C1,C2,C2f,C3k2, C3k2_WT ,C3k2_DBB,C2fAttn,C3,C3TR,C3Ghost,C3x,RepC3,C2fPSA,C2fCIB,C2PSA,A2C2f,})for i, (f, n, m, args) in enumerate(d["backbone"] + d["head"]):  # from, number, module, argsm = (getattr(torch.nn, m[3:])if "nn." in melse getattr(__import__("torchvision").ops, m[16:])if "torchvision.ops." in melse globals()[m])  # get modulefor j, a in enumerate(args):if isinstance(a, str):with contextlib.suppress(ValueError):args[j] = locals()[a] if a in locals() else ast.literal_eval(a)n = n_ = max(round(n * depth), 1) if n > 1 else n  # depth gainif m in base_modules:c1, c2 = ch[f], args[0]if c2 != nc:  # if c2 not equal to number of classes (i.e. for Classify() output)c2 = make_divisible(min(c2, max_channels) * width, 8)if m is C2fAttn:  # set 1) embed channels and 2) num headsargs[1] = make_divisible(min(args[1], max_channels // 2) * width, 8)args[2] = int(max(round(min(args[2], max_channels // 2 // 32)) * width, 1) if args[2] > 1 else args[2])args = [c1, c2, *args[1:]]if m in repeat_modules:args.insert(2, n)  # number of repeatsn = 1if m is C3k2:  # for M/L/X sizeslegacy = Falseif scale in "mlx":args[3] = Trueif m is A2C2f:legacy = Falseif scale in "lx":  # for L/X sizesargs.extend((True, 1.2))if m is C2fCIB:legacy = Falseelif m is AIFI:args = [ch[f], *args]elif m in frozenset({HGStem, HGBlock}):c1, cm, c2 = ch[f], args[0], args[1]args = [c1, cm, c2, *args[2:]]if m is HGBlock:args.insert(4, n)  # number of repeatsn = 1elif m is ResNetLayer:c2 = args[1] if args[3] else args[1] * 4elif m is torch.nn.BatchNorm2d:args = [ch[f]]elif m is Concat:c2 = sum(ch[x] for x in f)elif m in frozenset({Detect, WorldDetect, YOLOEDetect, Segment, YOLOESegment, Pose, OBB, ImagePoolingAttn, v10Detect}):args.append([ch[x] for x in f])if m is Segment or m is YOLOESegment:args[2] = make_divisible(min(args[2], max_channels) * width, 8)if m in {Detect, YOLOEDetect, Segment, YOLOESegment, Pose, OBB}:m.legacy = legacyelif m is RTDETRDecoder:  # special case, channels arg must be passed in index 1args.insert(1, [ch[x] for x in f])elif m is CBLinear:c2 = args[0]c1 = ch[f]args = [c1, c2, *args[1:]]elif m is CBFuse:c2 = ch[f[-1]]elif m in frozenset({TorchVision, Index}):c2 = args[0]c1 = ch[f]args = [*args[1:]]else:c2 = ch[f]m_ = torch.nn.Sequential(*(m(*args) for _ in range(n))) if n > 1 else m(*args)  # modulet = str(m)[8:-2].replace("__main__.", "")  # module typem_.np = sum(x.numel() for x in m_.parameters())  # number paramsm_.i, m_.f, m_.type = i, f, t  # attach index, 'from' index, typeif verbose:LOGGER.info(f"{i:>3}{str(f):>20}{n_:>3}{m_.np:10.0f}  {t:<45}{str(args):<30}")  # printsave.extend(x % i for x in ([f] if isinstance(f, int) else f) if x != -1)  # append to savelistlayers.append(m_)if i == 0:ch = []ch.append(c2)return torch.nn.Sequential(*layers), sorted(save)

parse_model() 是 Ultralytics YOLO 框架中用于解析模型yaml配置文件并构建 PyTorch 模型的核心函数，主要功能是将 model.yaml 配置文件中定义的字典结构（网络架构、参数等）转换为可执行的 PyTorch 模型（torch.nn.Sequential）。

1. 解析模型配置参数
   从输入的模型字典 d 中提取关键参数，包括：

   • 网络深度控制（depth_multiple）、宽度控制（width_multiple）：用于按比例调整网络模块的重复次数和通道数（与 YOLO 系列中通过这两个参数控制模型规模的逻辑一致）。
   • 类别数（nc）、激活函数（activation）、尺度参数（scales）等：为网络层初始化提供基础配置。

2. 动态构建网络层
   遍历配置文件中 backbone（主干网络）和 head（检测头）定义的每一层结构（格式为 (from, number, module, args)），逐一生成对应的 PyTorch 模块：

   • 模块解析：根据 module 名称（如 Conv、C2f、Detect 等）加载对应的类（如 Conv 卷积层、C2f 残差模块、Detect 检测头）。
   • 参数调整：
     • 基于 depth_multiple 调整模块重复次数（n），控制网络深度；

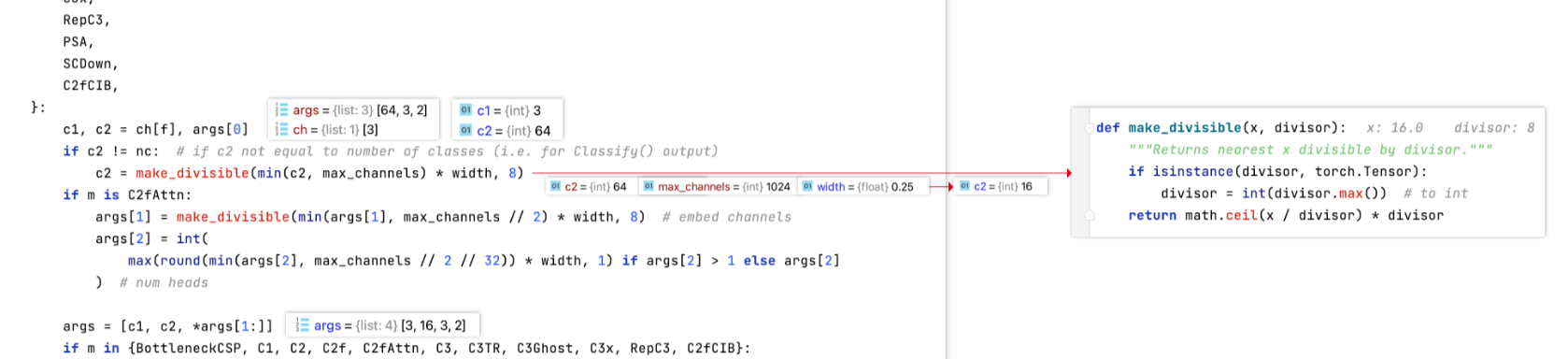

     • 基于 width_multiple 调整通道数（c2），并通过 make_divisible 确保通道数为 8 的倍数（优化 GPU 计算效率）；
     • 针对特殊模块（如注意力模块、检测头）补充特定参数（如注意力头数、输入通道列表等）。

3. 管理网络层连接与输出

   • 跟踪每一层的输入输出通道（ch 列表），确保层与层之间的通道匹配；
   • 记录需要保存的中间层索引（save 列表），用于后续特征融合或调试。

4. 输出构建结果
   最终返回：

   • 由所有层组成的 torch.nn.Sequential 模型（可直接用于训练或推理）；

     m_ = torch.nn.Sequential(*(m(*args) for _ in range(n))) if n > 1 else m(*args)  # module


   • 排序后的 save 列表（包含需要保留输出的层索引）。

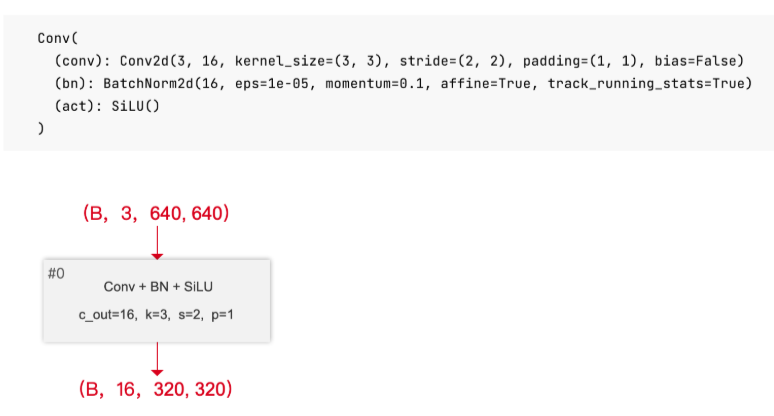

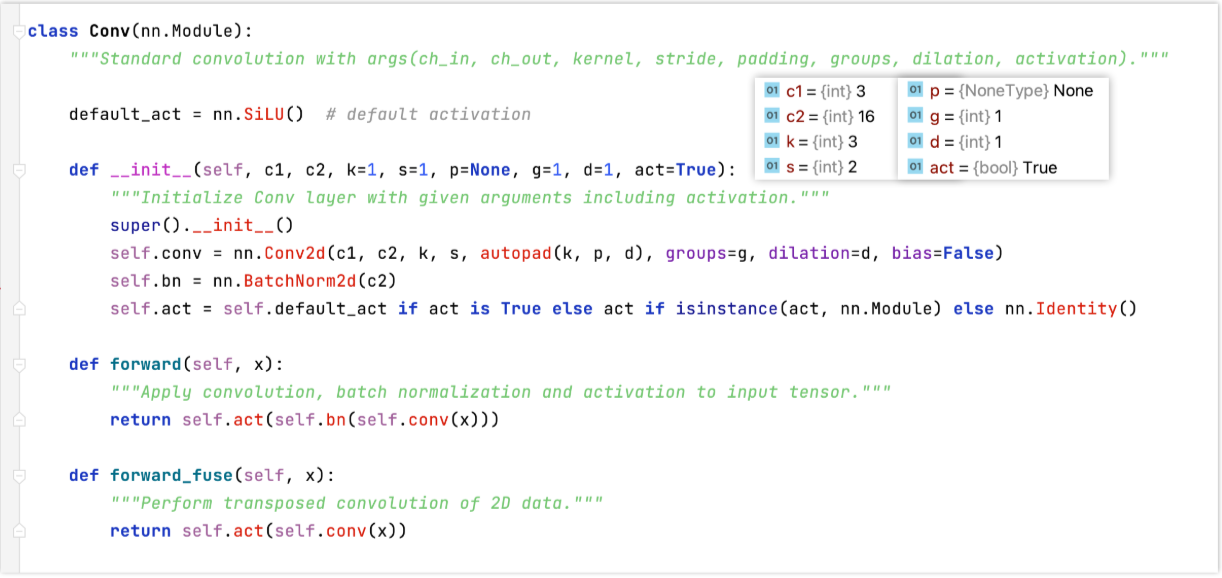

Conv

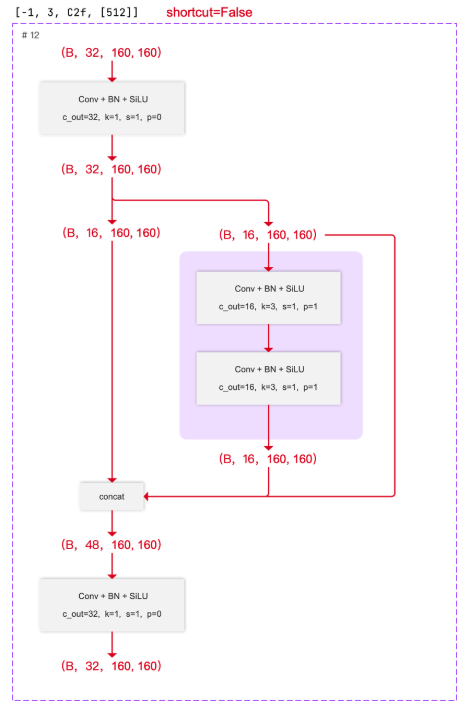

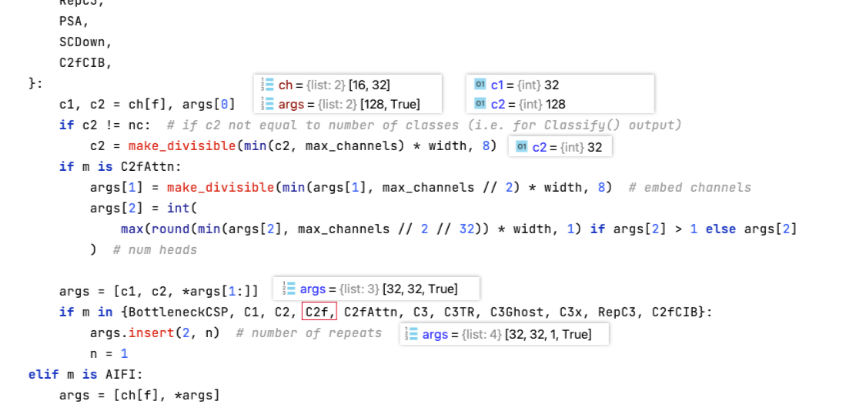

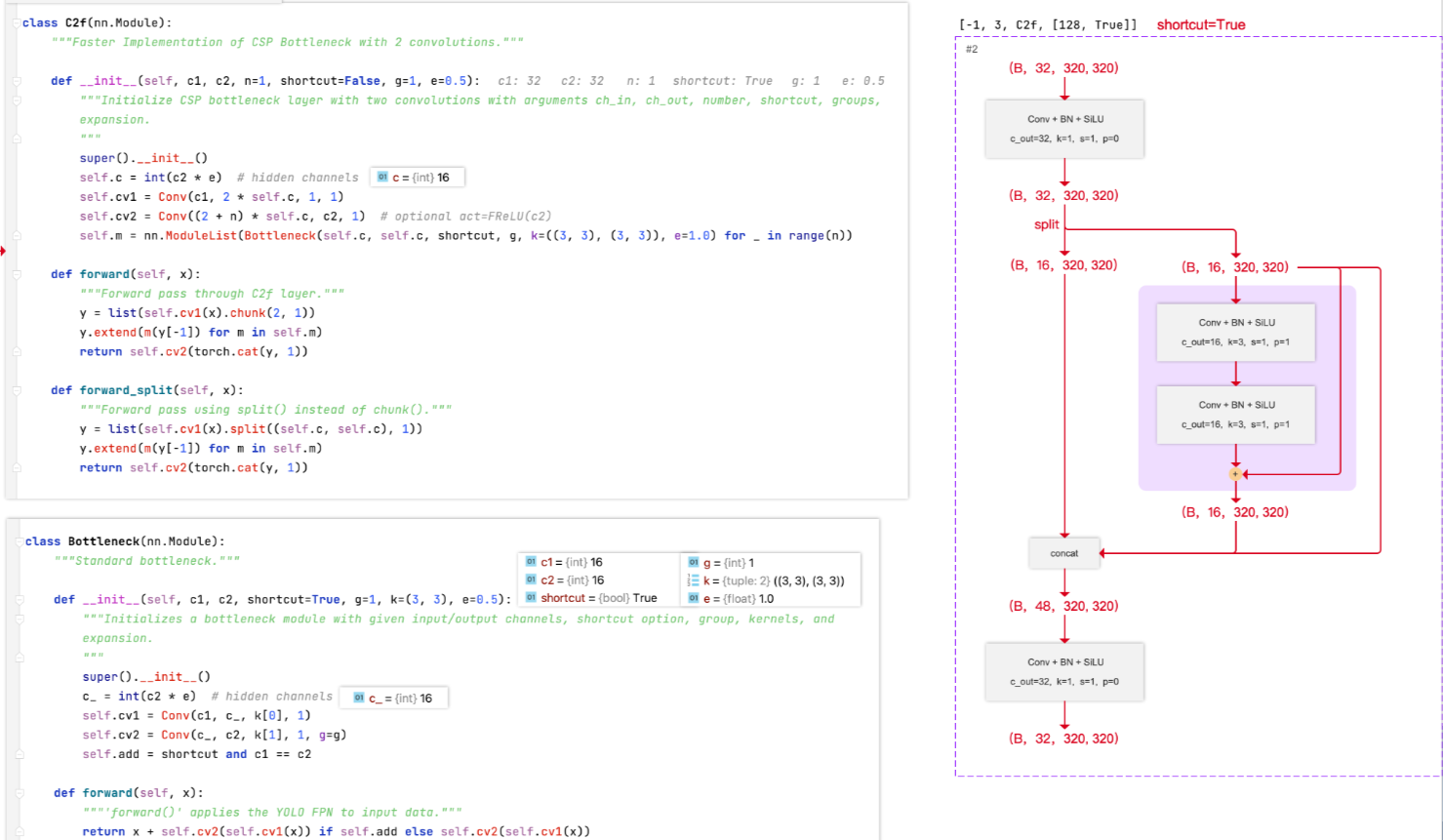

C2f

另举例如下 ：

yolov8n的Bottleneck 重复次数 n=1​ ，shortcut =False。

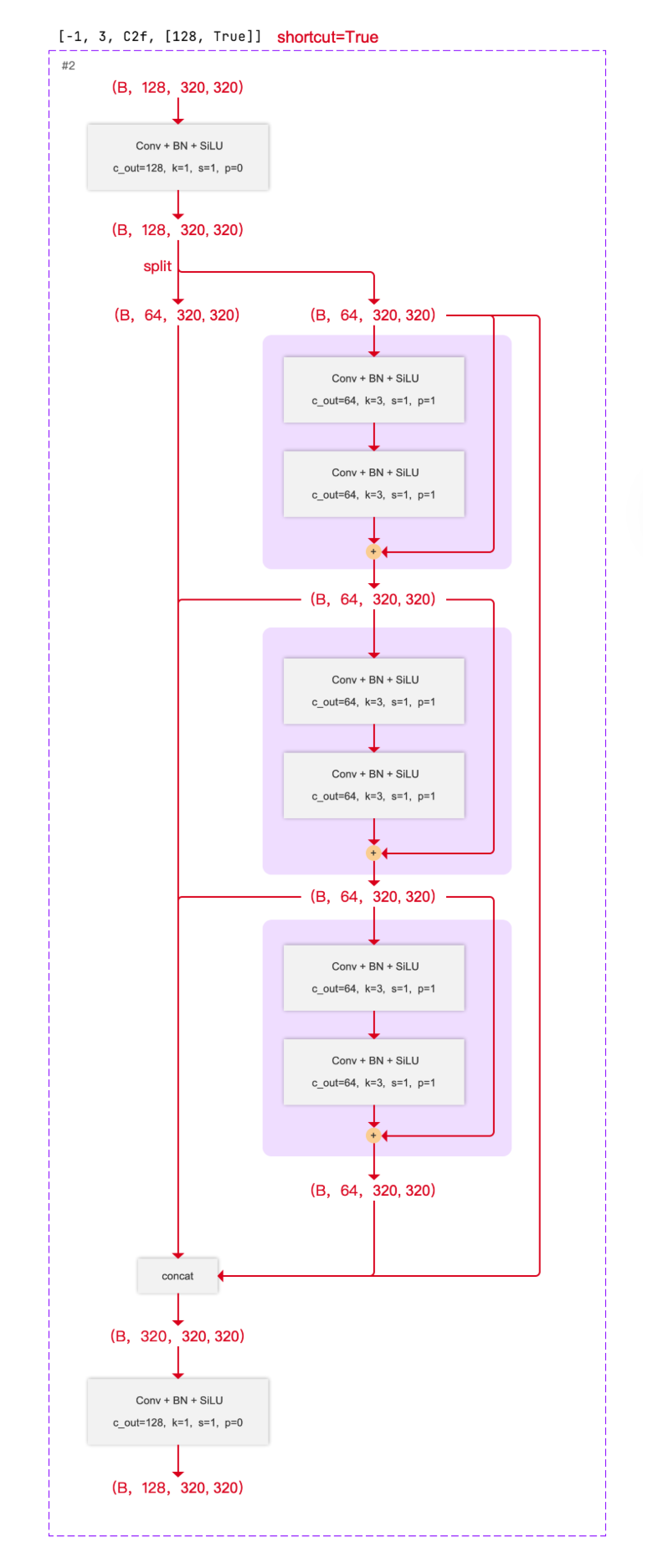

yolov8l​ 的 Bottleneck 重复次数 n=3​ ， shortcut =True

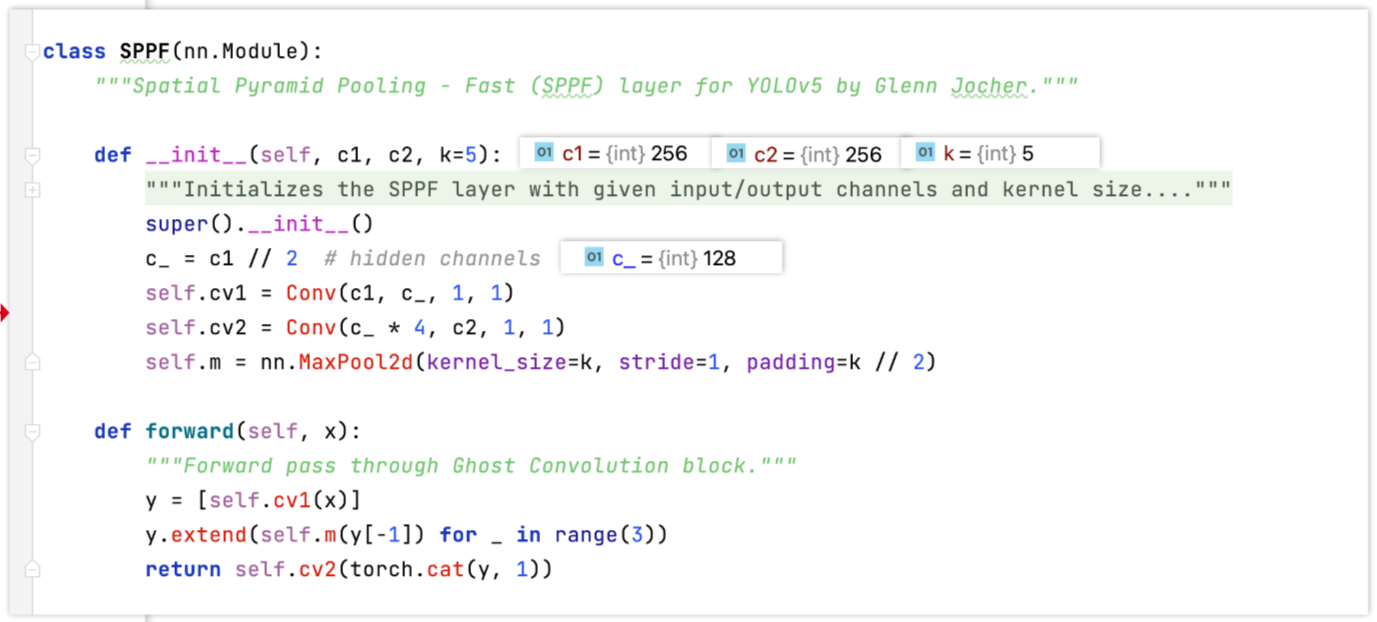

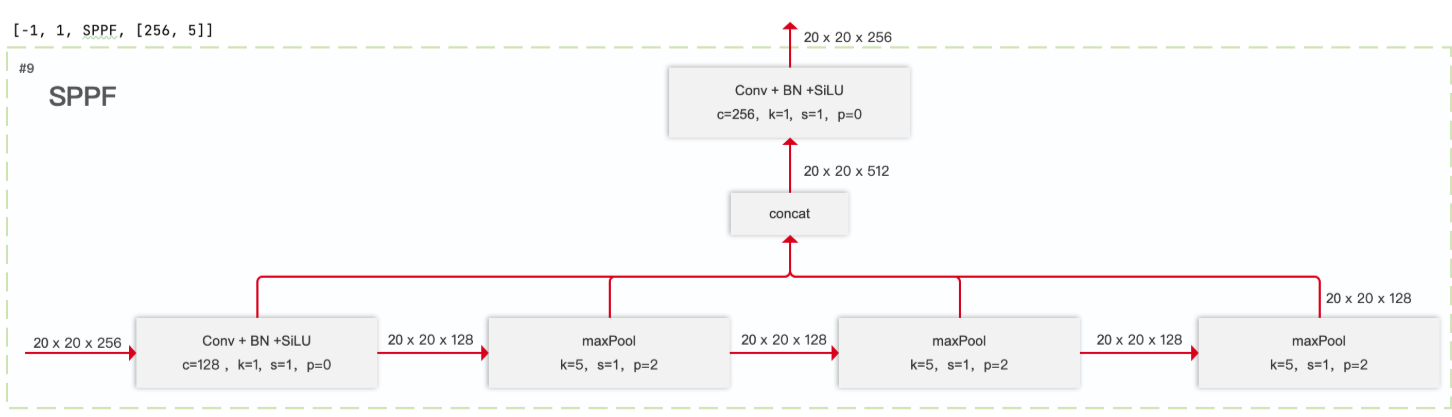

SPPF

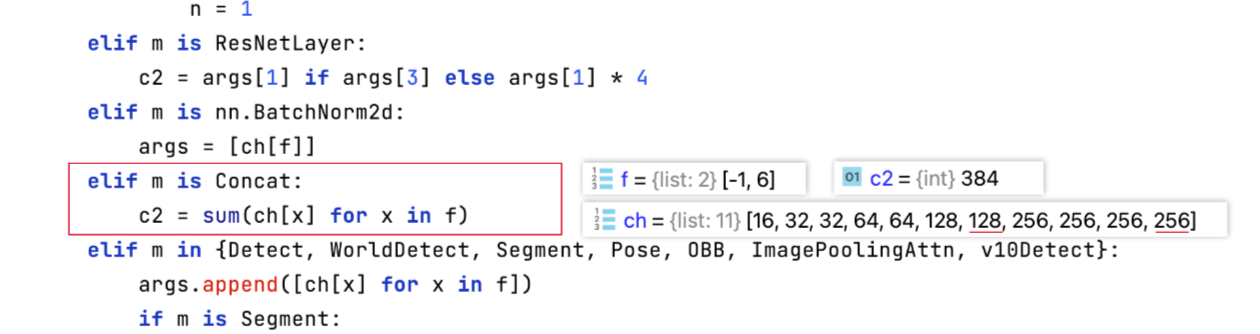

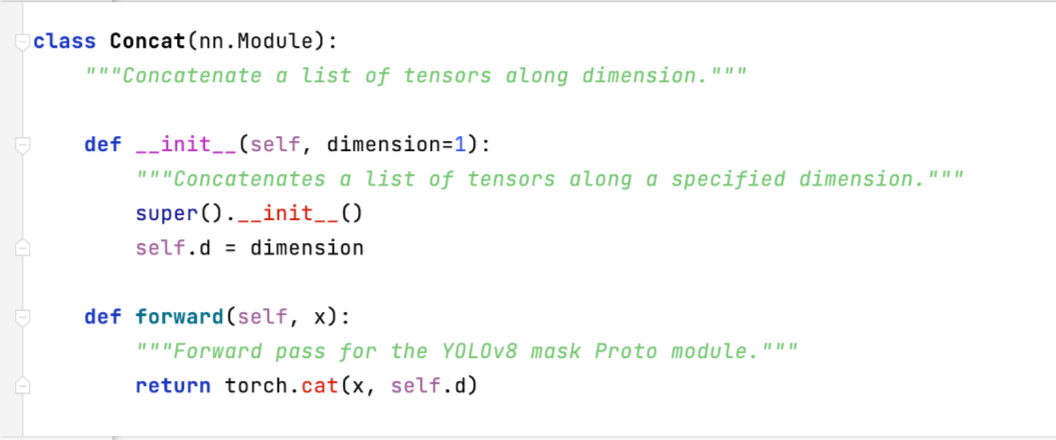

Concat

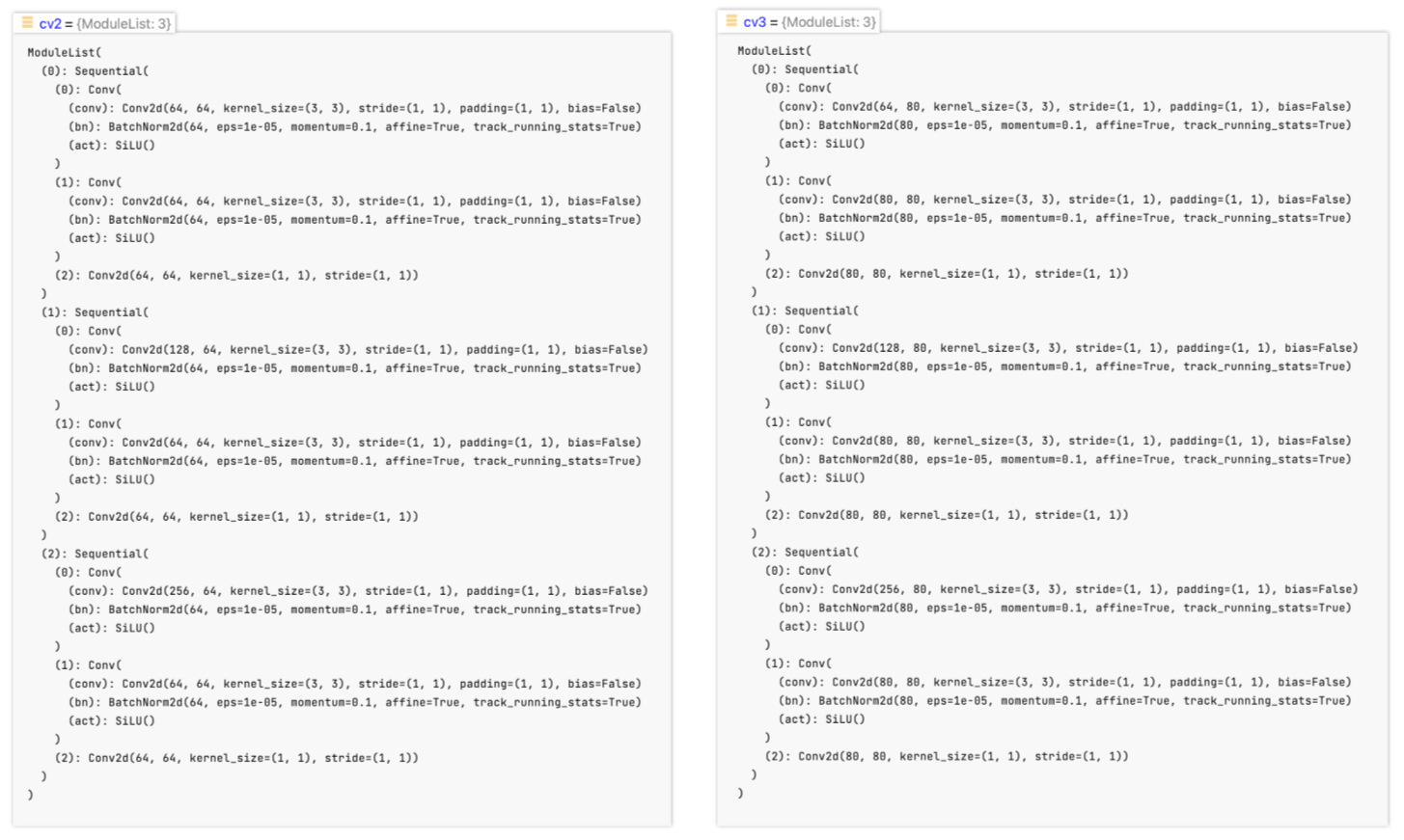

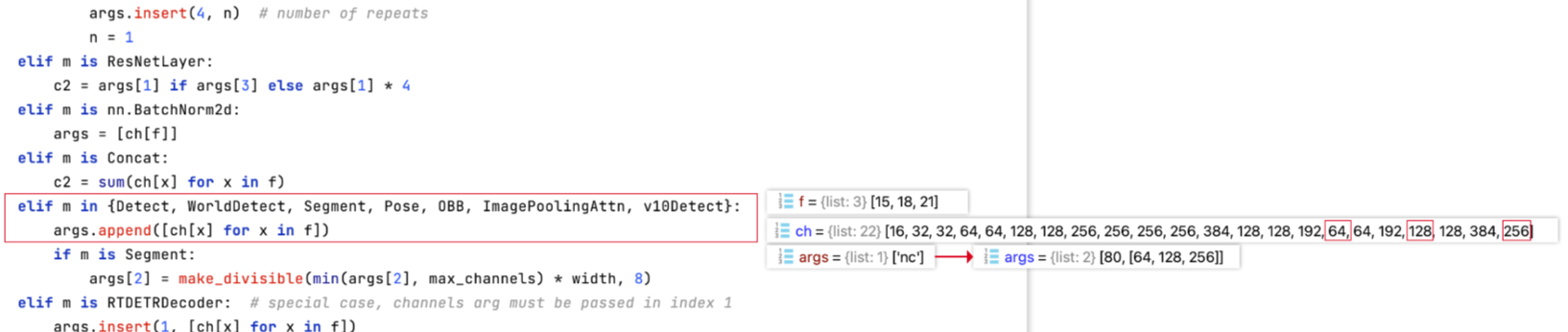

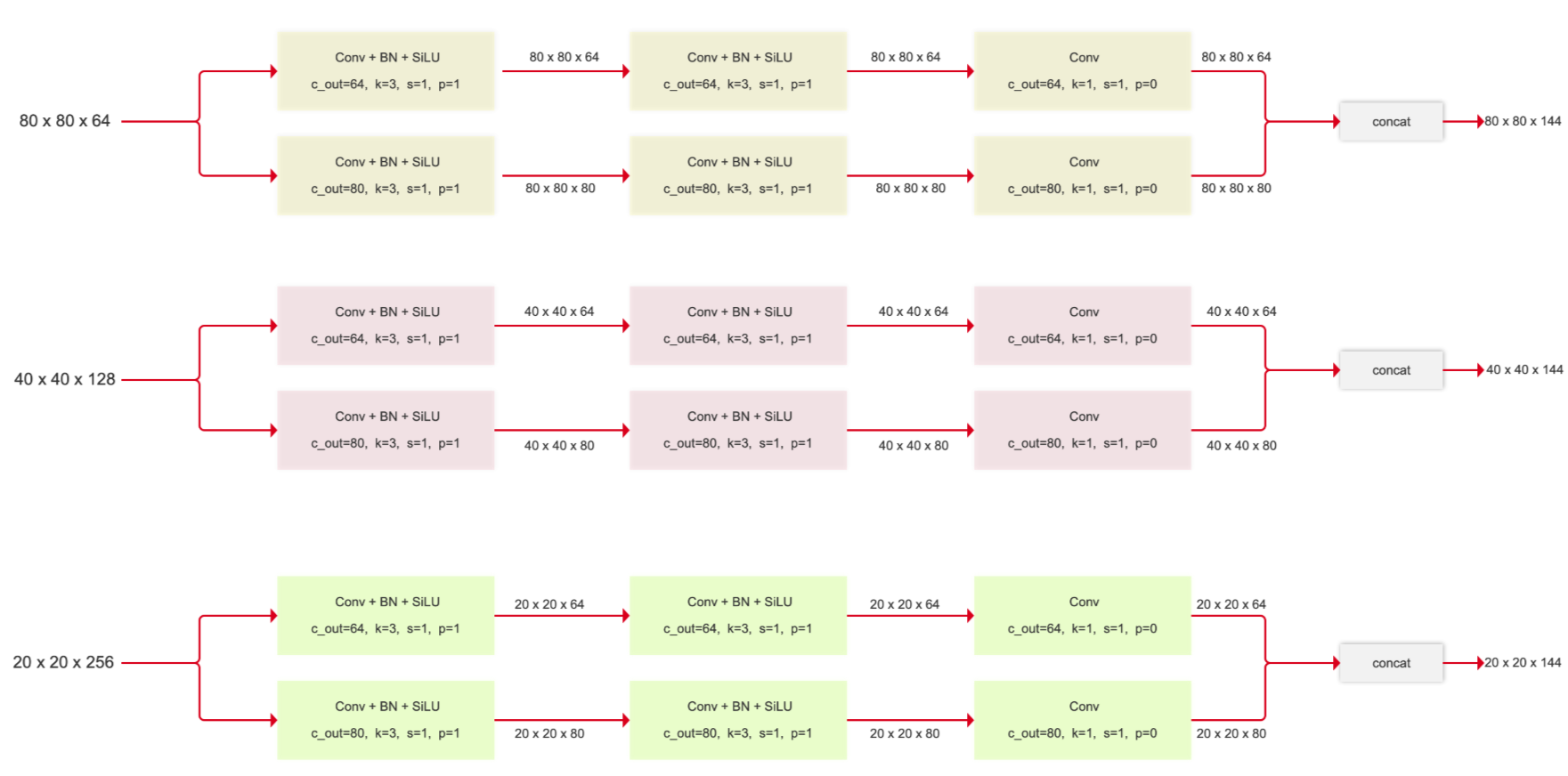

Detect

三、损失函数详解
