蓝桥杯----数码管、按键、定时器与中断

(十)、数码管

       1、原理

       如图 三十七,首先我们需要选中8个数码管中哪个数码管显示,该操作称为位选,选择com1-com8中某个进行显示。

在选中某一个数码管后,再选择a、b、c、d、e、f、g、dp(小数点)小LED灯进行点亮(段选),这里的小LED灯都是共阳接法。也就是给低电平亮,所以要让数码管熄灭,就是给全部小LED高电平,拼接成二进制数据1111 1111,十六进制就是0xFF(依次为dp、g、f、e…)(高位先行)。显示数据0(图 三十八),就是a、b、c、d、e、f亮,g、dp位熄灭,拼接成 二进制数据就是1100 0000(0xc0)。同理可以推出1、2、3、4、5、6、7、8、9、A、B(b)、C、d、E、F…

在显示前我们需要消影,就是上一次数据的残影。就是输入0xFF数据到数码管段选寄存器中P00-P07,打开段选锁存器即可。

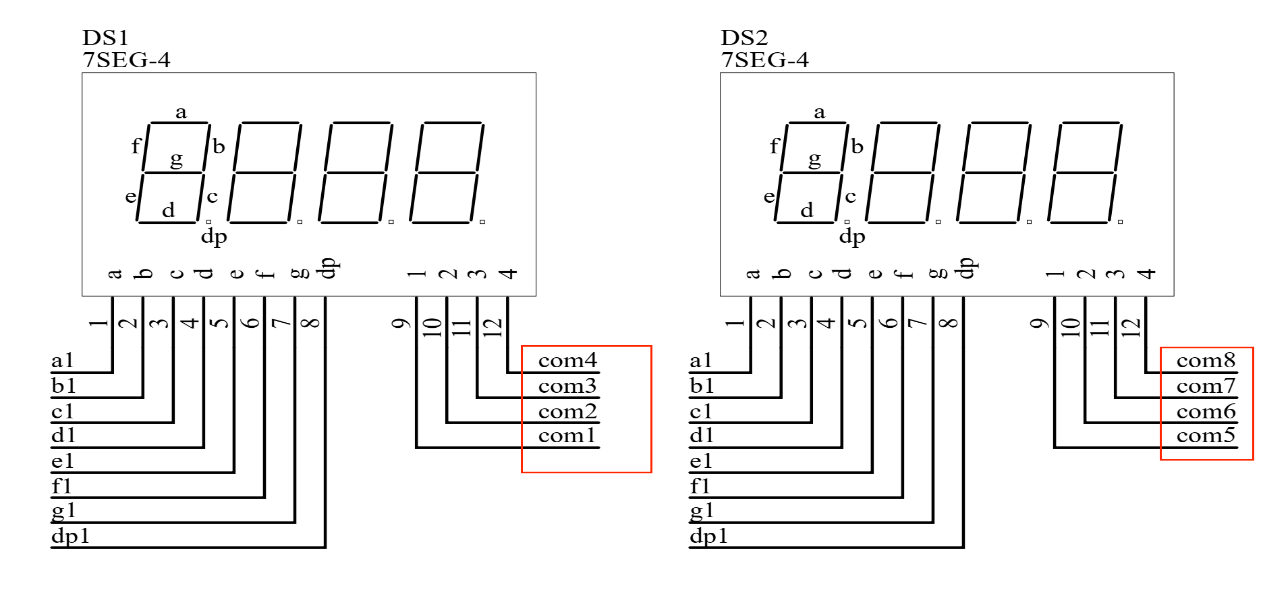

                  图 三十七  数码管位选原理图

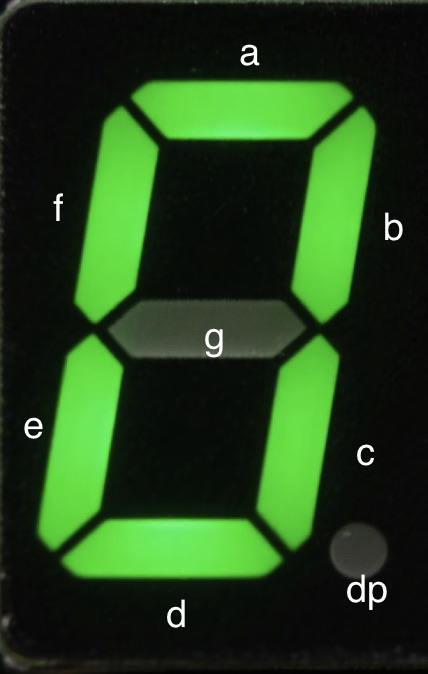

               图 三十八  数码管显示数字0

2、代码分析(图 三十九)

        首先我们需要定义段选的数组,存储0-9数据、全灭、-,首先进行一次段选消影,也就是传入数据给P0 = 0xff(全灭),打开段选寄存器Y7C,1110 0000就是0xE0。

        开始位选,选中第一个数码管(最低位)对应二进制数据就是0000 0001,那么选中第二个就是wei == 1时,0x01<<1按位左移一位变成0000 0010就是0x02…依次类推。打开位选寄存器Y6C (1100 0000)(0xc0),关闭位选寄存器。

        开始段选,选择数组中某一位进行显示,P0 = duanselect[duan];显示0就是形参duan == 0,显示1就是形参duan == 1…显示全灭就是形参duan == 10。

        判断小数点位是否使能,使能则P0 = P0 & 0x7f,让最高位变成0,其余位置保持不变,再打开段选寄存器,关闭段选寄存器即可。

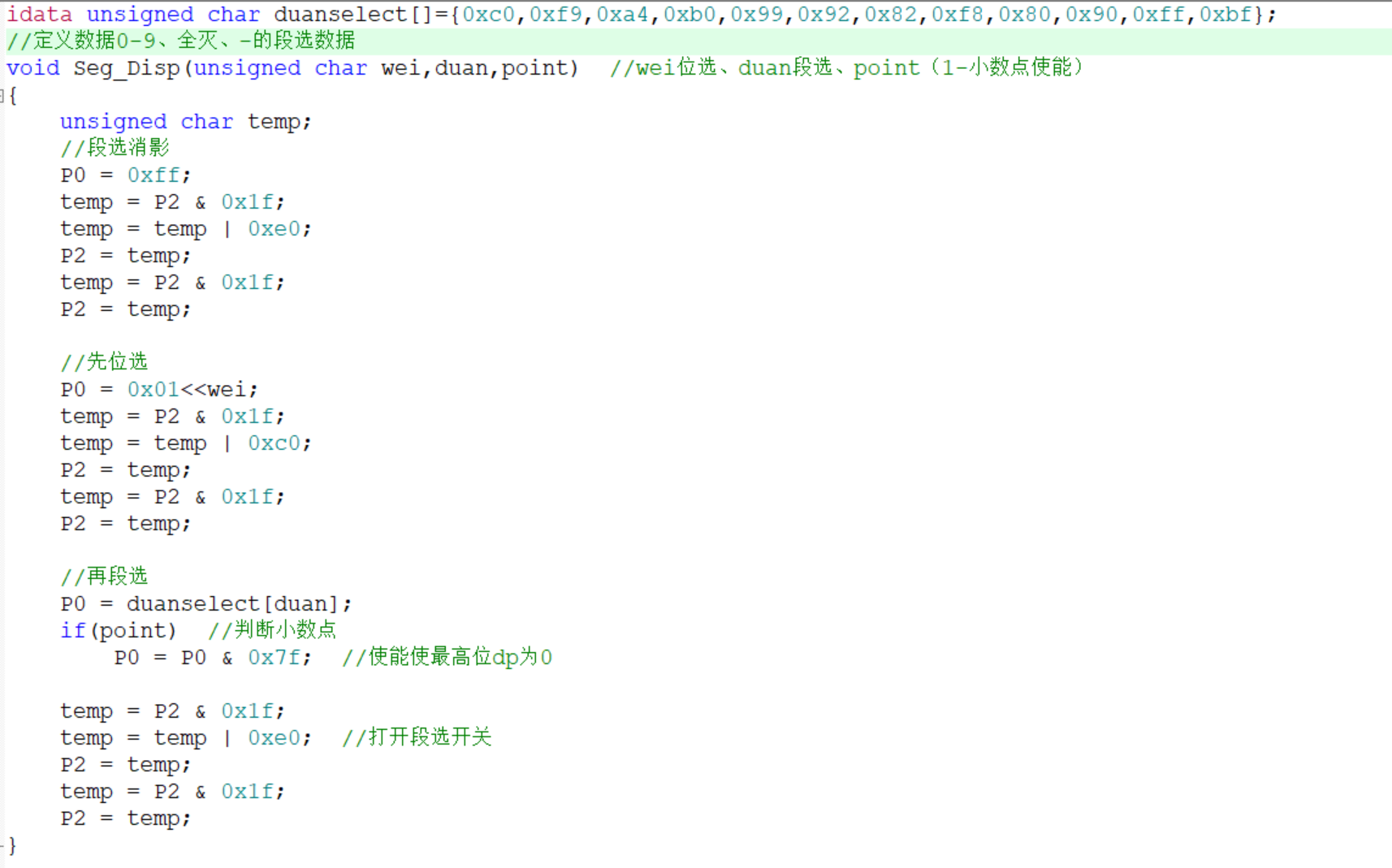

                   图 三十九 数码管代码展示

(十一)、矩阵按键、独立按键(原理图图 四十)(对比图图 四十二)

       1、原理

       当跳线帽连接在12口时,此时就是独立按键,只有S4-S7生效,如何检测哪一个按键按下呢?按下时通过P30~P33来检测低电平(0)。

矩阵按键是通过一列一列检测,即P44 = 0、P42 = 1、P35 = 1、P34 = 0,此时只有第一列生效,当S4按下时P33 = 0,S5按下时P32 = 0。同理第二列生效时即只有P42 = 0,其余为1,通过检测P30~P33状态是否为0来判断是否按下,注意P34引脚可用于频率检测,我们一般不操作P34,操作P34会引起电平变化,导致测量频率的误差。当串口(定时器二)作用时要停止定时器二来确保按键检测的准确性。

(图 四十四)在主程序中运用简单四行代码就可以判断按下、松手、长按了。Key_Val检测键码值、Key_Up检测松手、Key_Down检测按下、Key_Old检测长按,记下这几行代码后,就可以通过判断Key_Up、Key_Down、Key_Old来检测了。

思考:如何检测双按键按下?

同时按下S8、S9的判断在底层中实现 <if((P33 == 0)&&(P32 == 0))temp=89>再判断Key_Val。

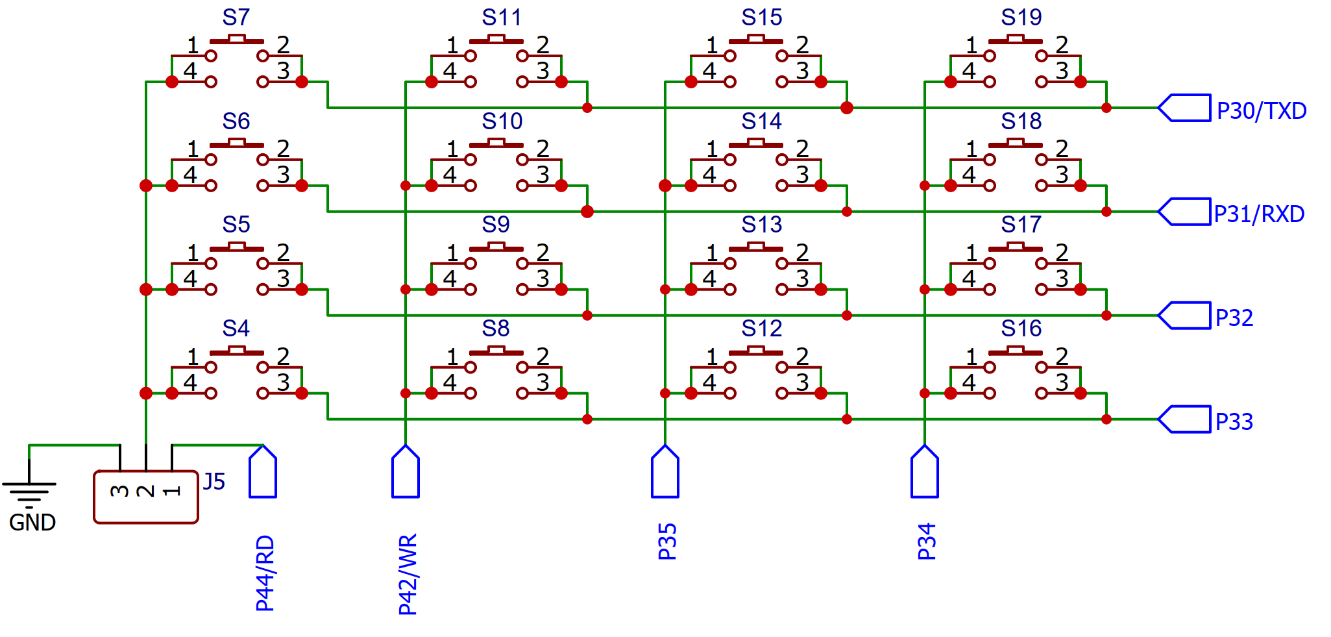

                       图 四十 按键原理图

    2、代码解读—独立按键(图 四十一)、矩阵按键(图 四十三)

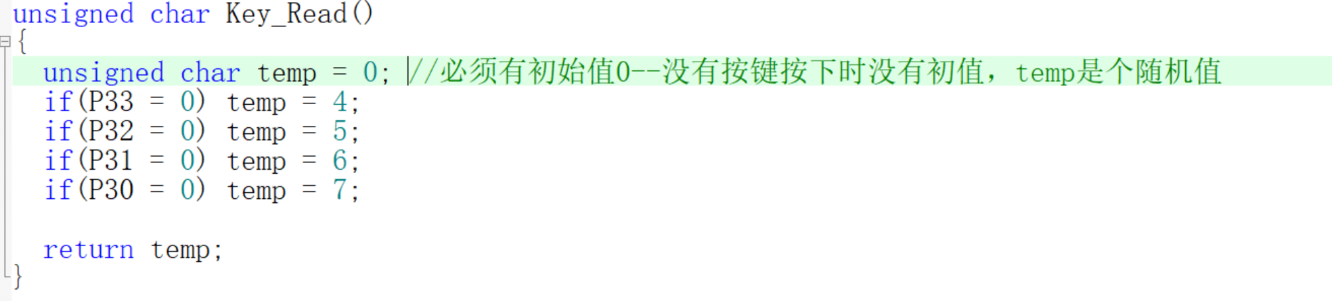

                图 四十一 代码解读(独立按键)

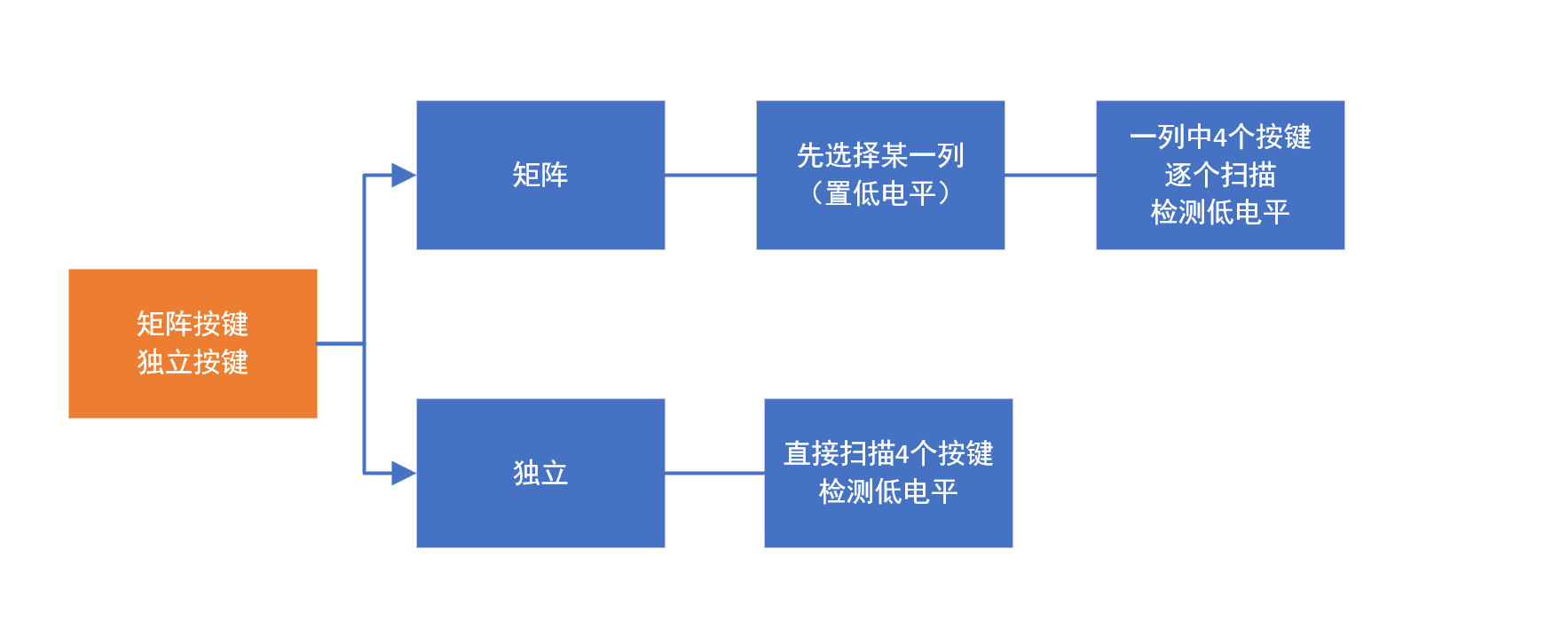

               图 四十二 独立按键与矩阵对比

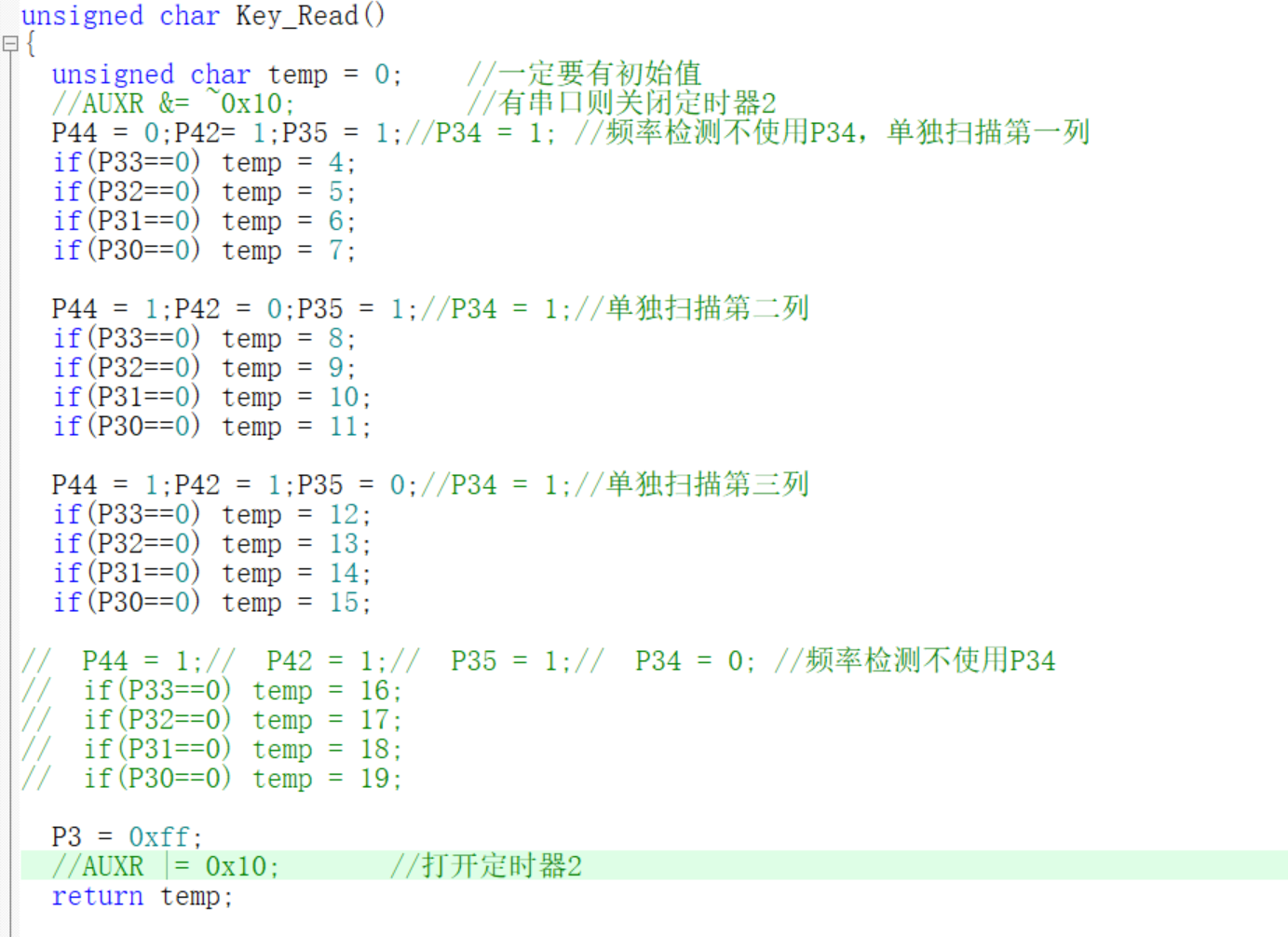

              图 四十三 代码解读(矩阵按键检测)

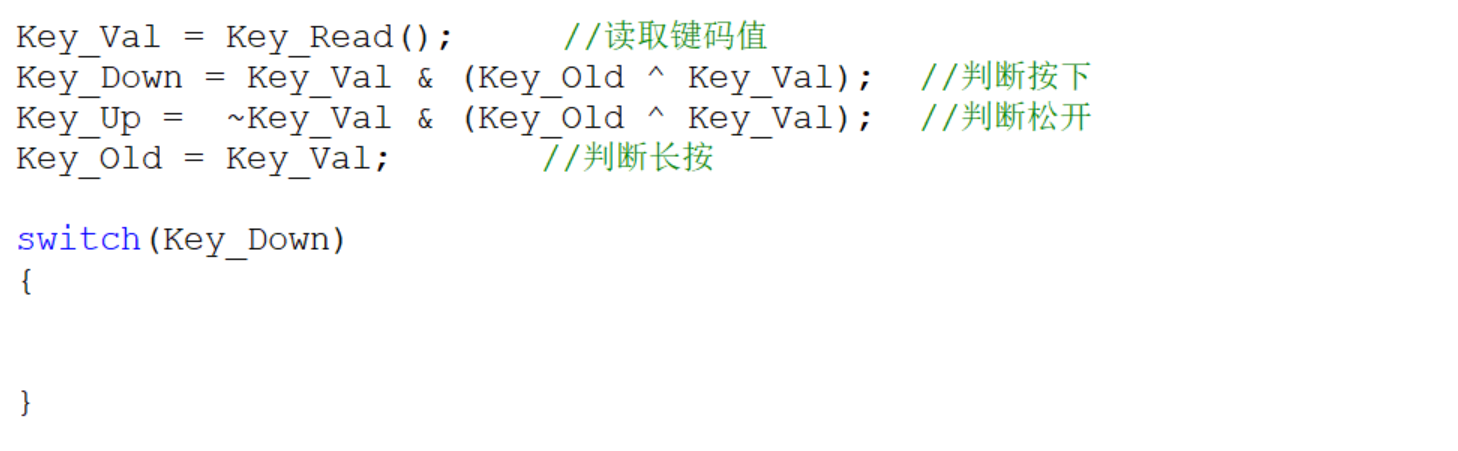

                 图 四十四  主程序按键检测

(十二)、定时器配置与中断函数

      打开STC-ISP软件,选择定时器计算器,时钟频率选12.000MHZ,选择定时器1/0,我们这选择定时器1,16位自动重载,时钟选12T,定时长度选1ms,生成代码,添加EA = 1打开总中断,ET1 = 1 //打定时器1中断允许位,是定时器0就写,ET0= 1。

     书写中断函数void Timer1_Routine() interrupt 3  注意这里名字可以任意,但是后面interrupt +中断号必须写。定时器0中断号为1,定时器二中断号为12,外部串口借用定时器二中断号为4。

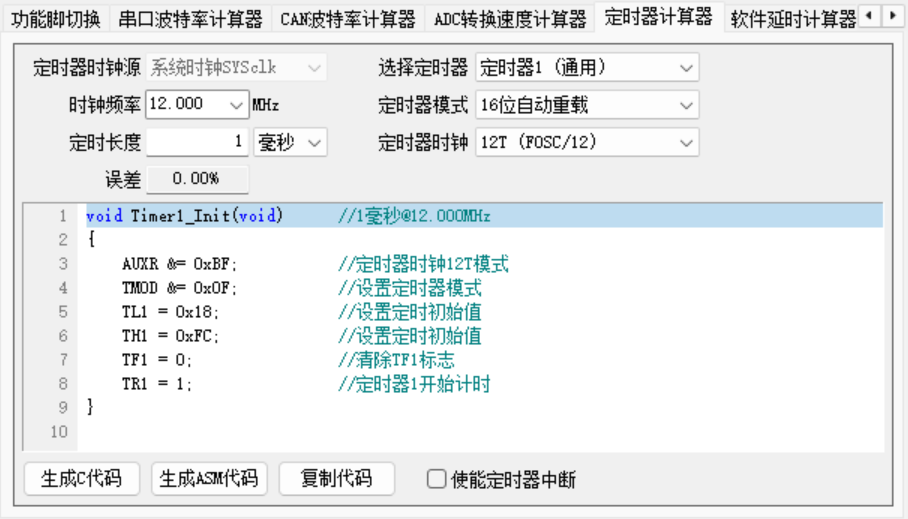

                   图 四十五 定时器配置

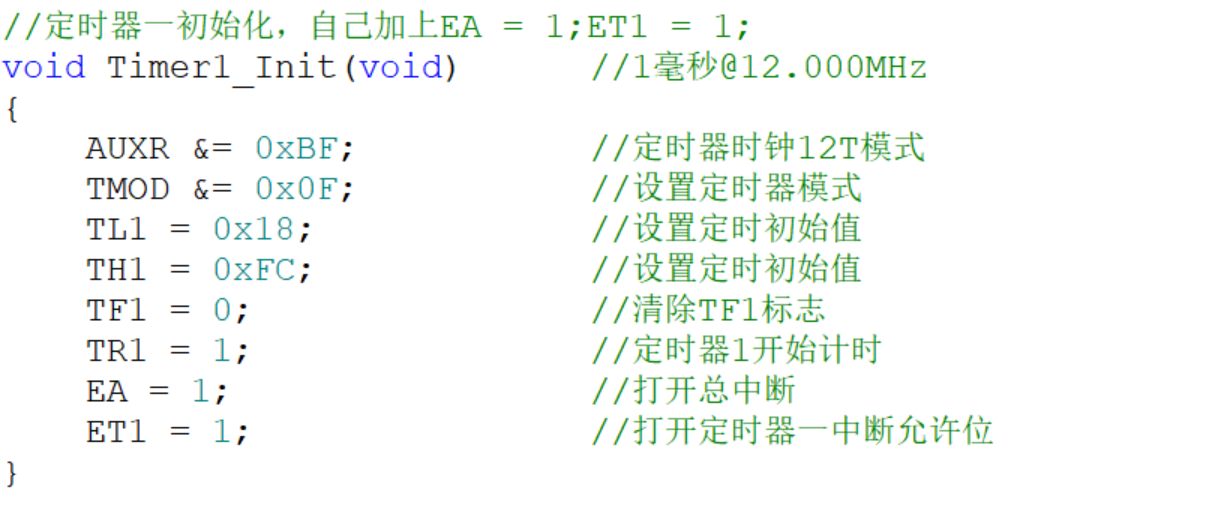

                图 四十六 定时器1代码展示

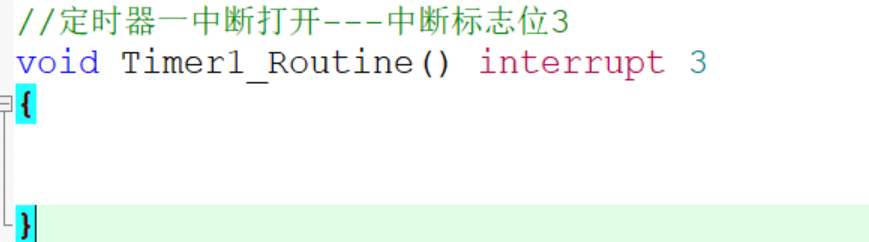

               图 四十七 中断函数代码

提供参考代码希望对读者有助

#include <STC15F2K60S2.H>idata unsigned char duanselect[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0xff,0xbf};
//定义数据0-9、全灭、-的段选数据
void Seg_Disp(unsigned char wei,duan,point)  //wei位选、duan段选、point(1-小数点使能)
{unsigned char temp;//段选消影P0 = 0xff;  temp = P2 & 0x1f;temp = temp | 0xe0;P2 = temp;temp = P2 & 0x1f;P2 = temp;//先位选P0 = 0x01<<wei;temp = P2 & 0x1f;temp = temp | 0xc0;P2 = temp;temp = P2 & 0x1f;P2 = temp;//再段选P0 = duanselect[duan];if(point)  //判断小数点P0 = P0 & 0x7f;  //使能使最高位dp为0temp = P2 & 0x1f;temp = temp | 0xe0;  //打开段选开关P2 = temp;temp = P2 & 0x1f;P2 = temp;
}

#include <STC15F2K60S2.H>unsigned char Key_Read(void)
{unsigned char Key_Num = 0;   //一定记得赋初始值0//	AUXR &= ~0x10;           //关闭定时器二(有串口时加上)//扫描第一列P37 = 0;P36 = 1;P35 = 1;//P34 = 1;        //有频率采样时必须注释if(P33 == 0) Key_Num = 4;if(P32 == 0) Key_Num = 5;if(P31 == 0) Key_Num = 6;if(P30 == 0) Key_Num = 7;//扫描第二列P37 = 1;P36 = 0;P35 = 1;//P34 = 1;if(P33 == 0) Key_Num = 8;if(P32 == 0) Key_Num = 9;if(P31 == 0) Key_Num = 10;if(P30 == 0) Key_Num = 11;//扫描第三列P37 = 1;P36 = 1;P35 = 0;//P34 = 1;if(P33 == 0) Key_Num = 12;if(P32 == 0) Key_Num = 13;if(P31 == 0) Key_Num = 14;if(P30 == 0) Key_Num = 15;//	P37 = 1;
//	P36 = 1;
//	P35 = 1;
//	P34 = 0;
//
//	if(P33 == 0) Key_Num = 16;
//	if(P32 == 0) Key_Num = 17;
//	if(P31 == 0) Key_Num = 18;
//	if(P30 == 0) Key_Num = 19;//  AUXR |= 0x10;           //打开定时器二(有串口时加上)P3 = 0xff;return Key_Num;
}

idata unsigned char Key_Slow_Down;  //按键延时变量//定时器一初始化,自己加上EA = 1;ET1 = 1;
void Timer1_Init(void)		//1毫秒@12.000MHz
{AUXR &= 0xBF;			//定时器时钟12T模式TMOD &= 0x0F;			//设置定时器模式TL1 = 0x18;				//设置定时初始值TH1 = 0xFC;				//设置定时初始值TF1 = 0;				//清除TF1标志TR1 = 1;				//定时器1开始计时EA = 1;                 //打开总中断ET1 = 1;                //打开定时器一中断允许位
}void Key_Proc()   //按键处理函数
{if(Key_Slow_Down <20) return;  //按键减速Key_Slow_Down = 0;Key_Val = Key_Read();     //读取键码值Key_Down = Key_Val & (Key_Old ^ Key_Val);  //判断按下Key_Up =  ~Key_Val & (Key_Old ^ Key_Val);  //判断松开Key_Old = Key_Val;       //判断长按switch(Key_Down){}}void main()
{Timer1_Init();while(1){Key_Proc();}}void Timer1_Routine() interrupt 3
{Key_Slow_Down++;}
