Activiti 中各种 startProcessInstance 接口之间的区别

news 2025/8/8 5:49:06

前言

在用 RuntimeService 接口启动流程实例时，总是分不清楚不同 startProcessInstanceXXX 接口之间的区别，这篇文章基于 Activiti 7.0.0.GA 版本，对这一类接口进行一个梳理和归类。

详解

接口列表

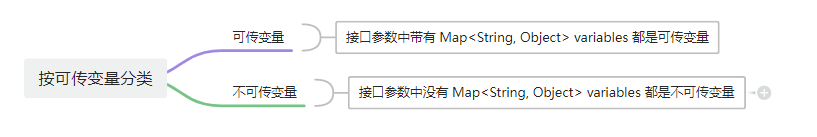

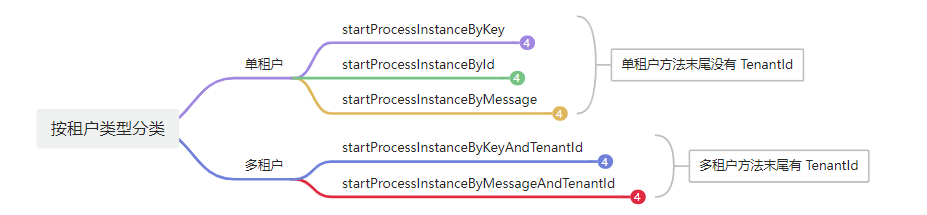

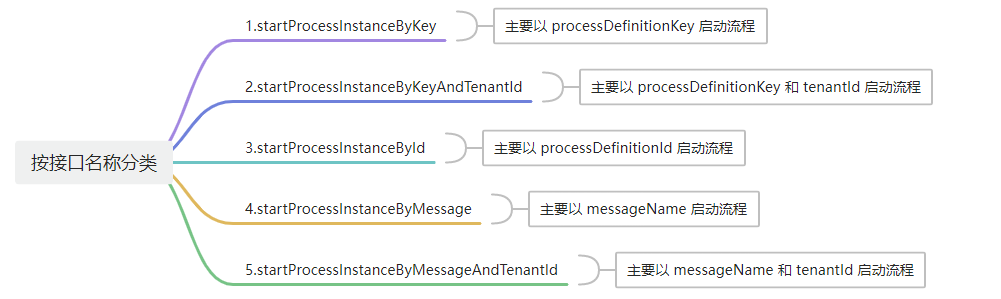

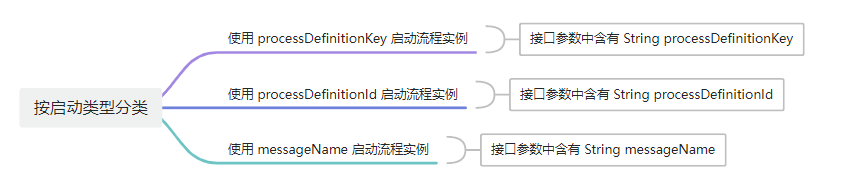

RuntimeService 接口中以 startProcessInstance 开头的所有方法如下，共计 20 个。


ProcessInstance startProcessInstanceByKey(String processDefinitionKey);ProcessInstance startProcessInstanceByKey(String processDefinitionKey, String businessKey);ProcessInstance startProcessInstanceByKey(String processDefinitionKey, Map<String, Object> variables);ProcessInstance startProcessInstanceByKey(String processDefinitionKey, String businessKey, Map<String, Object> variables);ProcessInstance startProcessInstanceByKeyAndTenantId(String processDefinitionKey, String tenantId);ProcessInstance startProcessInstanceByKeyAndTenantId(String processDefinitionKey, String businessKey, String tenantId);ProcessInstance startProcessInstanceByKeyAndTenantId(String processDefinitionKey, Map<String, Object> variables, String tenantId);ProcessInstance startProcessInstanceByKeyAndTenantId(String processDefinitionKey, String businessKey, Map<String, Object> variables, String tenantId);ProcessInstance startProcessInstanceById(String processDefinitionId);ProcessInstance startProcessInstanceById(String processDefinitionId, String businessKey);ProcessInstance startProcessInstanceById(String processDefinitionId, Map<String, Object> variables);ProcessInstance startProcessInstanceById(String processDefinitionId, String businessKey, Map<String, Object> variables);ProcessInstance startProcessInstanceByMessage(String messageName);ProcessInstance startProcessInstanceByMessageAndTenantId(String messageName, String tenantId);ProcessInstance startProcessInstanceByMessage(String messageName, String businessKey);ProcessInstance startProcessInstanceByMessageAndTenantId(String messageName, String businessKey, String tenantId);ProcessInstance startProcessInstanceByMessage(String messageName, Map<String, Object> processVariables);ProcessInstance startProcessInstanceByMessageAndTenantId(String messageName, Map<String, Object> processVariables, String tenantId);ProcessInstance startProcessInstanceByMessage(String messageName, String businessKey, Map<String, Object> processVariables);ProcessInstance startProcessInstanceByMessageAndTenantId(String messageName, String businessKey, Map<String, Object> processVariables, String tenantId);

知识点

processDefinitionKey 和 processDefinitionId 有什么区别？

processDefinitionKey 是我们在创建流程模型时定义的，而 processDefinitionId 是在流程后得到的。

假设定义一个 multi-product-manage.bpmn20.xml 流程模型文件，processDefinitionKey 是 multi-product-manage-k，对这个流程模型文件部署三次，得到的 processDefinitionId 分别是：

multi-product-manage-k:1:805003
multi-product-manage-k:2:815003
multi-product-manage-k:3:825003

在同一个 bpmn20.xml 文件被部署多个版本的情况下，如果以 processDefinitionKey（在这里取值 multi-product-manage-k）启动流程实例，Activiti 会选择最新部署的版本来启动流程实例，也就是会以 product-manage-k:3:825003 的这个版本来启动流程实例，不会去采用 multi-product-manage-k:1:805003 或者 multi-product-manage-k:2:815003 启动流程。如果以 processDefinitionId 来启动，传入 multi-product-manage-k:1:805003，Activiti 就会按照我们指定的版本来启动流程实例。

这个就是 processDefinitionKey 和 processDefinitionId 的最大区别。

举例

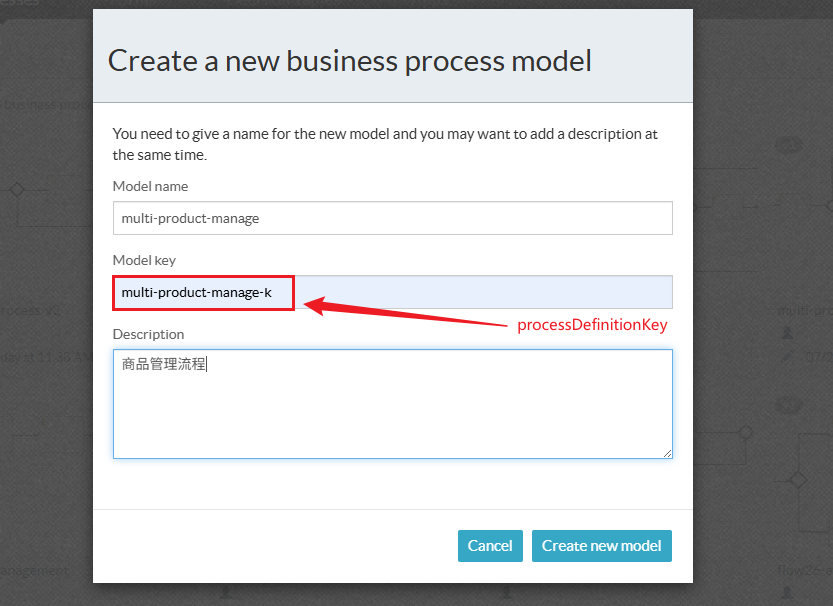

processDefinitionKey 举例。打开 Activiti Editor 流程模型编辑页面，创建一个流程模型，需要我们输入 model name 和 model key，以及 description。其中的 model key 就是 processDefinitionKey。

processDefinitionId 举例。processDefinitionId 由 processDefinitionKey + 部署次数 + 数字组成，格式为：

processDefinitionKey:部署次数:数字

对生成的 multi-product-manage.bpmn20.xml 流程模型文件进行部署。

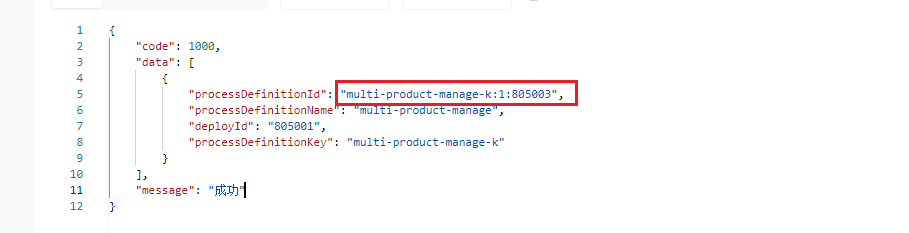

第一次部署，得到的 processDefinitionId 如下

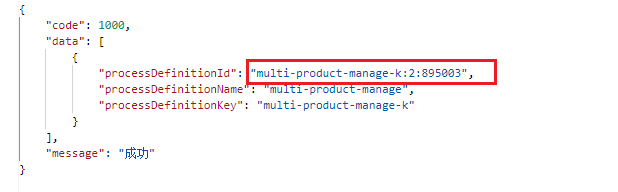

第二次部署，得到的 processDefinitionId 如下

仔细观察可发现，部署次数会随着同一个 bpmn20.xml 文件的部署而递增。由此部署次数数字就可以看出某个 bpmn20.xml 文件被部署了多少次。

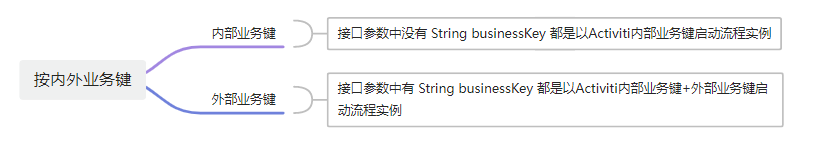

startProcessInstance 中 bussinessKey 的应用场景

提示：应用场景由 deepseek 生成

businessKey在Activiti工作流引擎中是一个重要的概念，它用于将业务流程实例与业务数据关联起来。以下是两个典型的应用示例：

示例1：订单审批流程

假设我们有一个订单审批流程，需要将工作流与具体的订单关联：

// 启动流程时关联业务键
Order order = orderService.createOrder(); // 创建订单业务对象
String businessKey = "ORDER_" + order.getId(); // 构建业务键// 启动流程实例并关联业务键
ProcessInstance processInstance = runtimeService.startProcessInstanceByKey("orderApprovalProcess", businessKey,variables
);// 通过业务键查询流程实例
ProcessInstance instance = runtimeService.createProcessInstanceQuery().processInstanceBusinessKey(businessKey).singleResult();// 在用户任务中获取业务键
Task task = taskService.createTaskQuery().processInstanceBusinessKey(businessKey).singleResult();

这样，在流程的任何环节，我们都能通过订单ID(业务键)快速找到对应的流程实例，实现业务数据与流程的关联。

示例2：请假申请流程

另一个常见场景是员工请假申请流程：

// 员工提交请假申请
LeaveApplication leave = new LeaveApplication();
leave.setEmployeeId("EMP1001");
leave.setDays(3);
leave.setReason("家庭事务");
leaveApplicationService.save(leave);// 使用请假单ID作为业务键启动流程
String businessKey = "LEAVE_" + leave.getId();
Map<String, Object> variables = new HashMap<>();
variables.put("applicant", leave.getEmployeeId());
variables.put("days", leave.getDays());runtimeService.startProcessInstanceByKey("leaveApprovalProcess", businessKey, variables
);// 经理审批时通过业务键获取请假单信息
List<Task> tasks = taskService.createTaskQuery().taskAssignee("manager1").list();for (Task task : tasks) {String bk = task.getBusinessKey();String leaveId = bk.replace("LEAVE_", "");LeaveApplication application = leaveApplicationService.findById(leaveId);// 显示审批页面...
}

通过businessKey，审批人可以快速获取关联的请假单详细信息，审批完成后也能方便地更新业务数据状态。

businessKey的主要作用：
