嵌入式开发入门—电感器

1、电感器准备

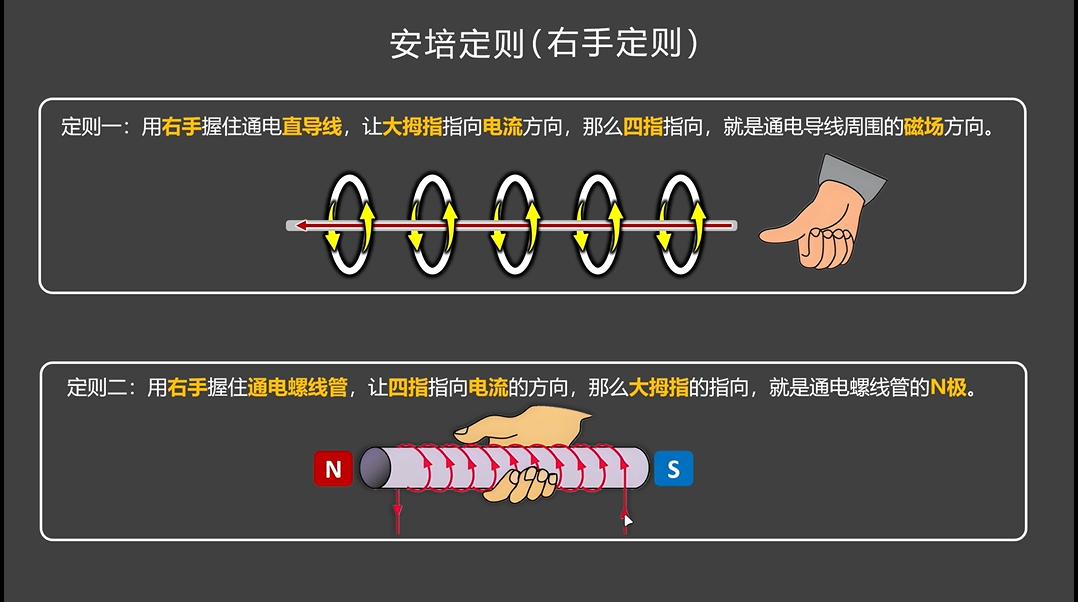

1.1、安培定则（右手定则）

• 定则一：用右手握住通电指导线，让大拇指指向电流方向，那么四指指向，就是通电导线周围的磁场方向。
• 用右手握住通电螺线管，让四指指向电流的方向，那么大拇指的指向，就是通电螺线管的N极。

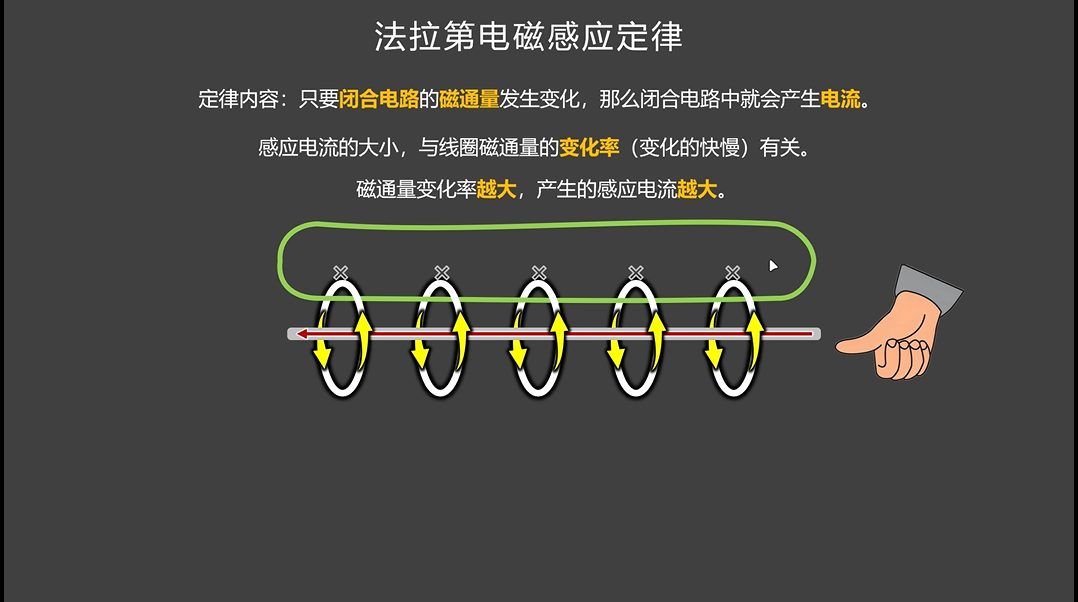

1.2、法拉第电磁感应定律

• 定律内容：只要闭合电路的磁通量发生变化，那么闭合电路中就会产生电流。
• 感应电流的大小，与线圈磁通量的变化率有关

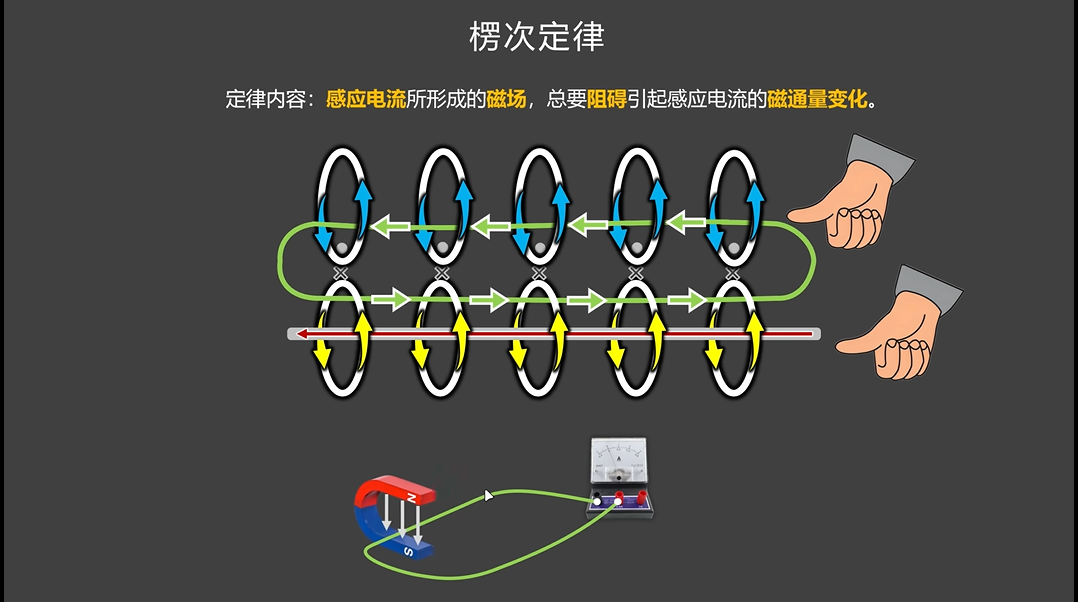

1.3、楞次定律

蓝色为感应电流产生的磁场方向

2、电感器

• 定义：一种把电能转换成磁能，并可以将磁能存储起来的元器件。

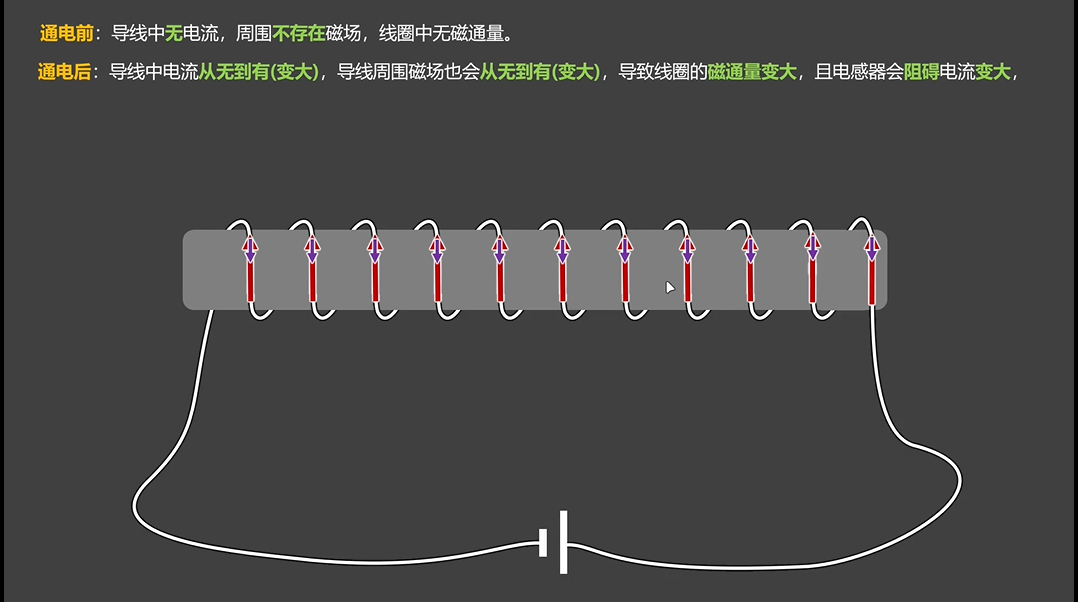

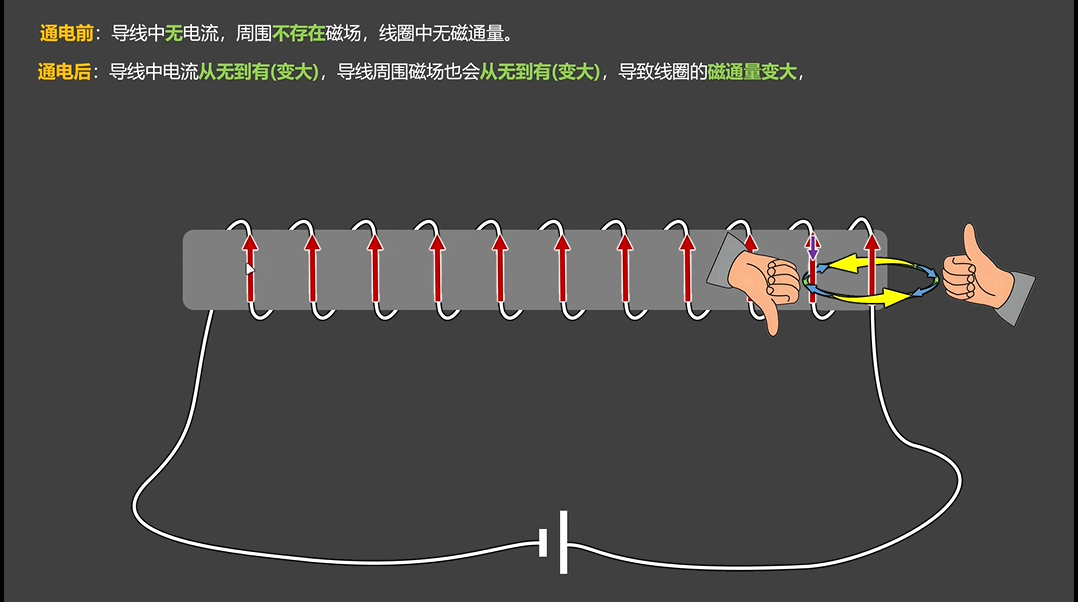

• 电流增大情况
  • 通电前：导线中无电流，周围不存在磁场，线圈中无磁通量
  • 通电后：

    电感器产生的会阻碍电流的变大，电流稳定后，紫色反向电流就会消失，因为电流稳定后磁通量不再变化，也就不会有感应电流

• 电流稳定后

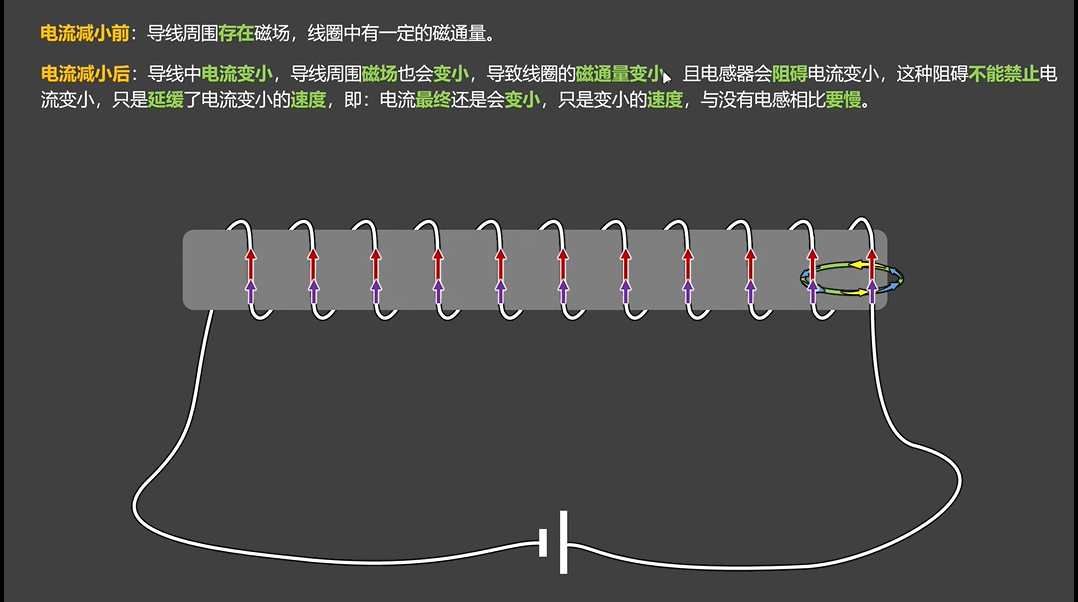

• 电流减小的情况
  • 电流减小，导线周围磁场也会减小，导致线圈的磁通量变小，且电感器会阻碍电流变小，会产生一个同向的电流，知识延缓电流变小

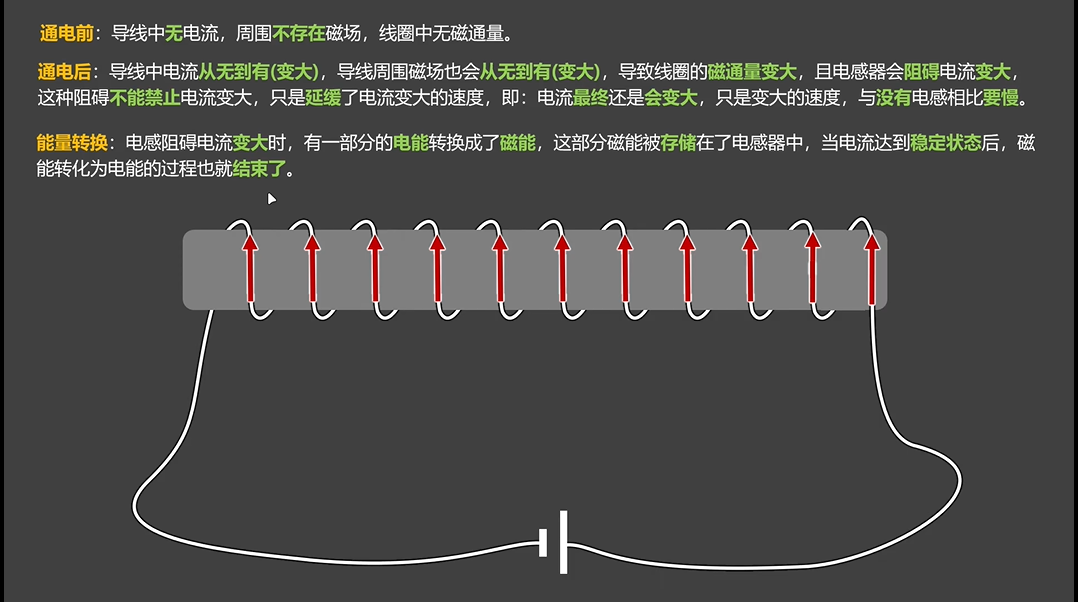

• 能量转换：电感阻碍电流变小时，是磁能转换成电能的过程，当电流达到稳定状态后，磁能转换为电能的过程就结束了。

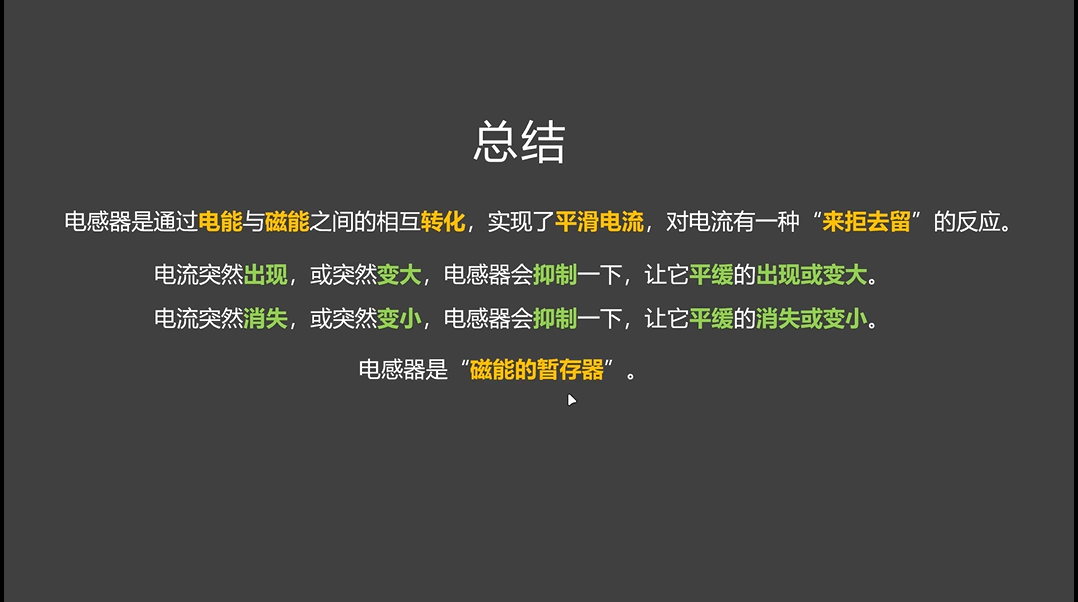

2.1、总结

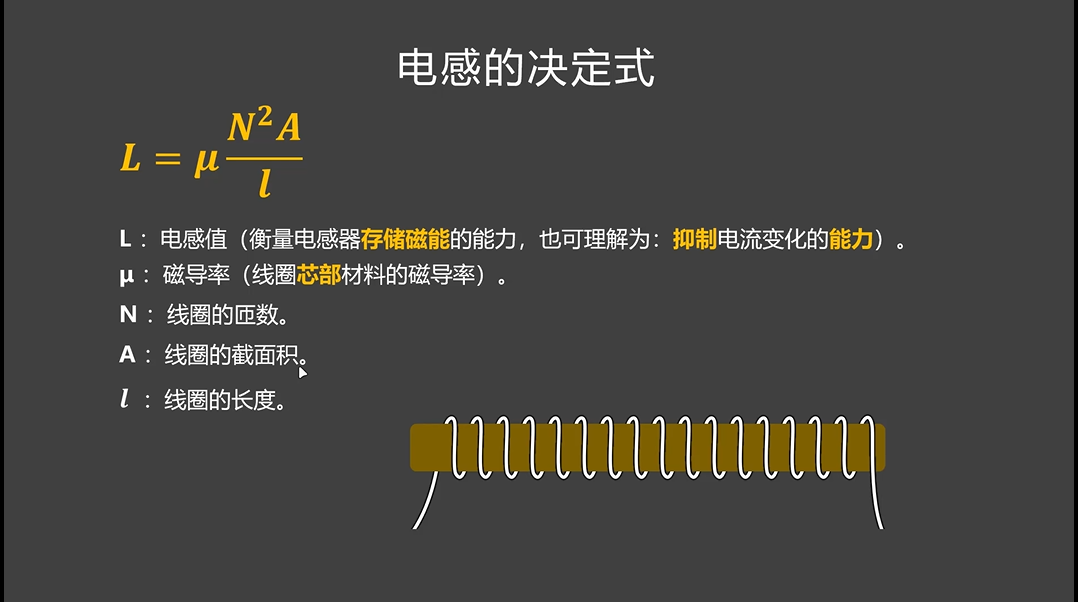

2.1、电感器决定式

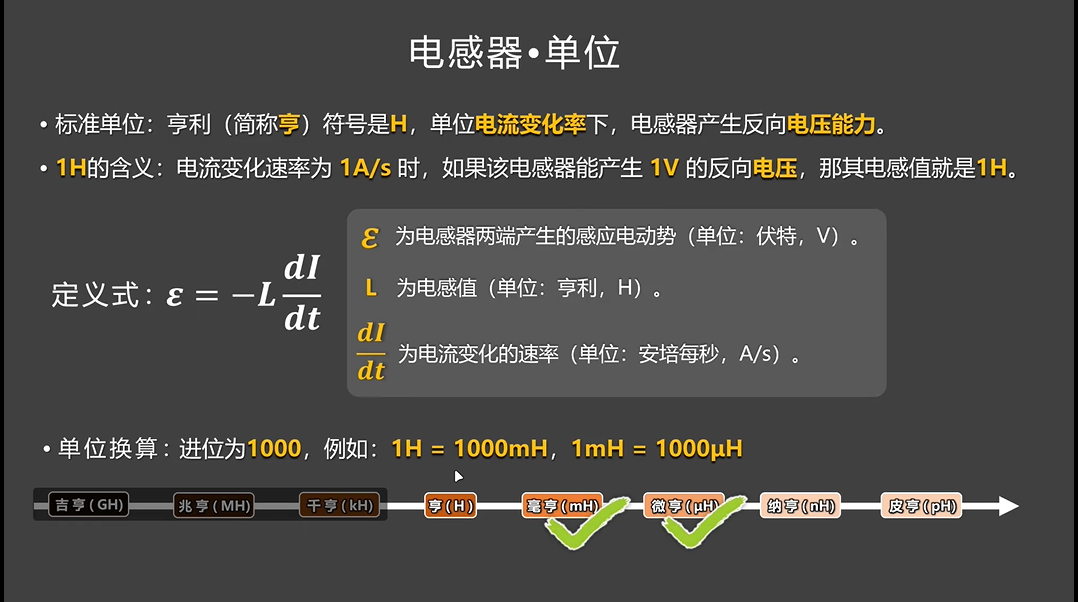

2.3、单位

标准单位：亨利，H，单位电流变化率下，电感器产生反向电压能力
1H的含义：流量变化率为1A/s时，如果该电感器能产生1V的反向电压，那其电感值就是1H。

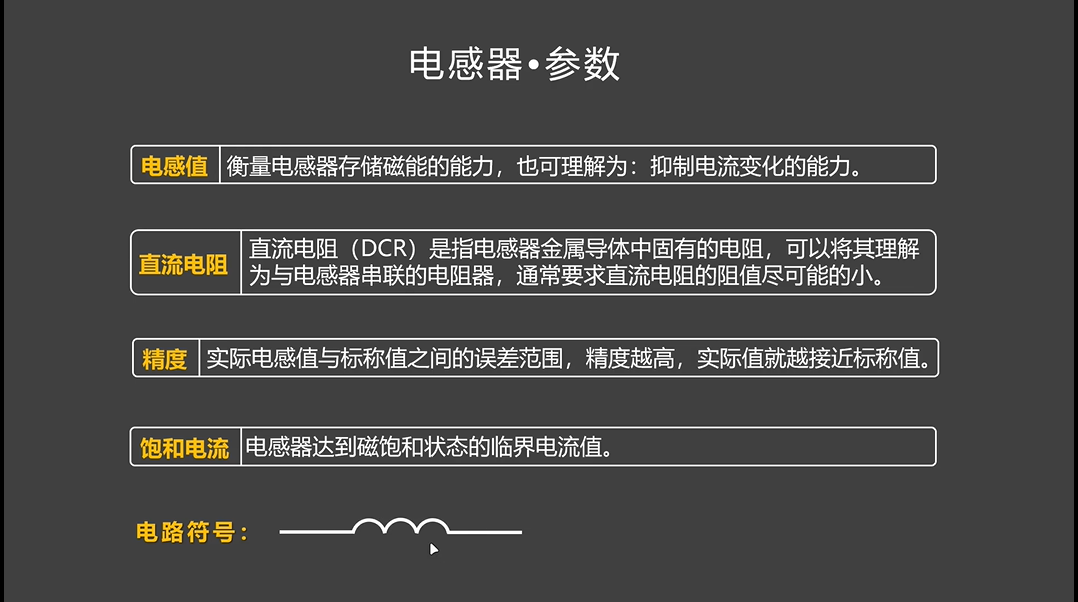

2.4、参数

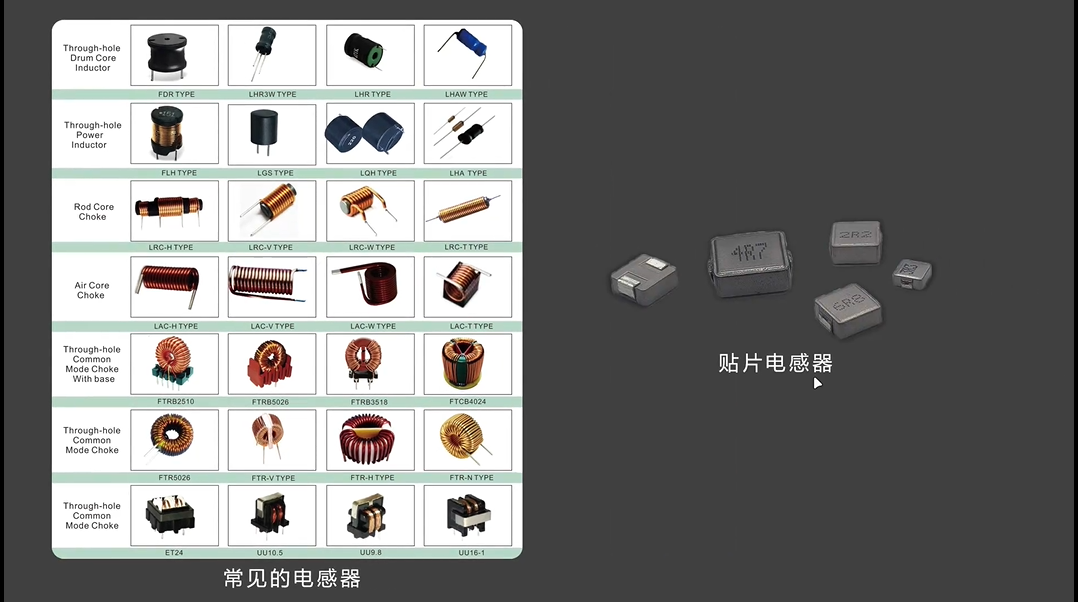

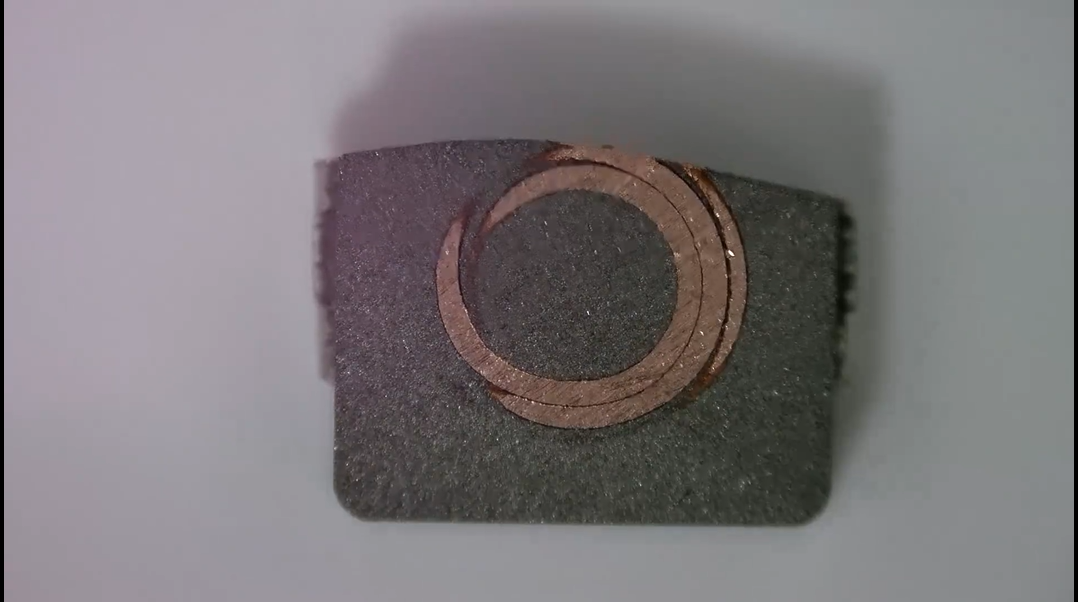

2.5、常见电感器

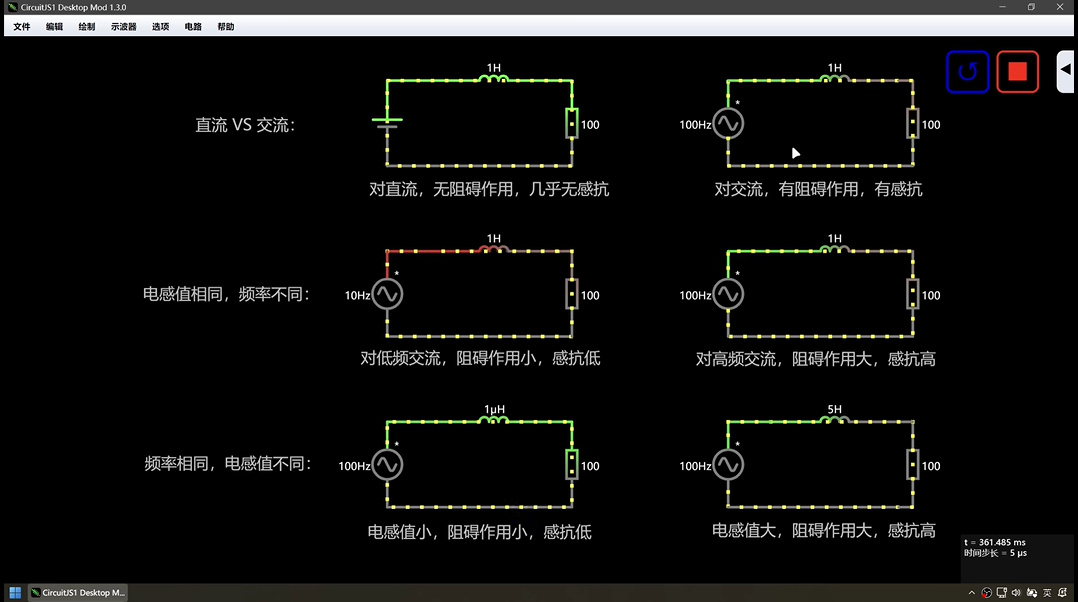

2.6、通直隔交

电感器对直流无阻碍作用，几乎无感抗

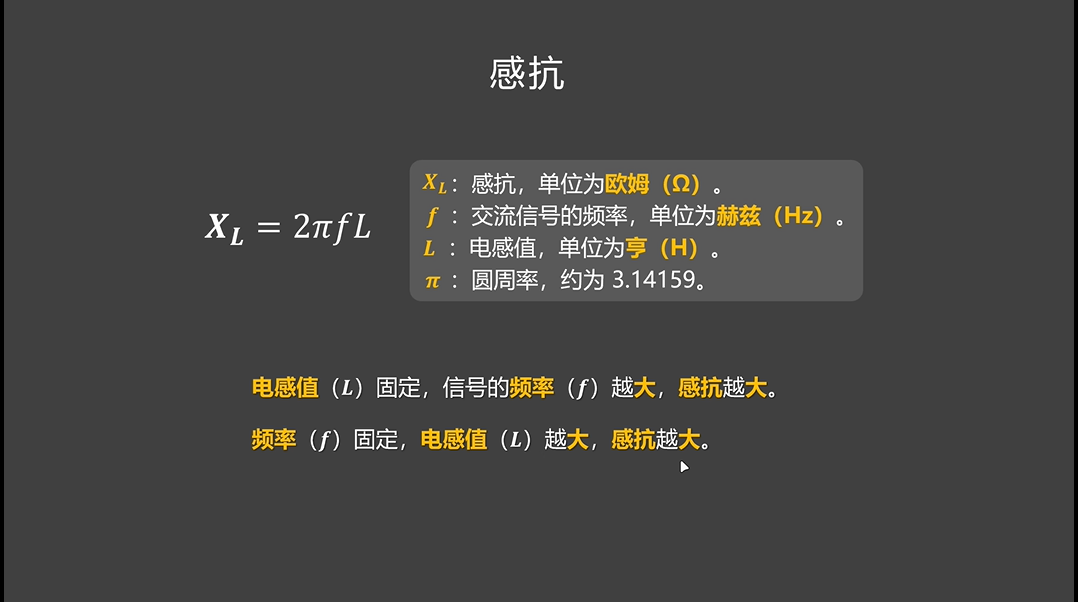

• 感抗公式

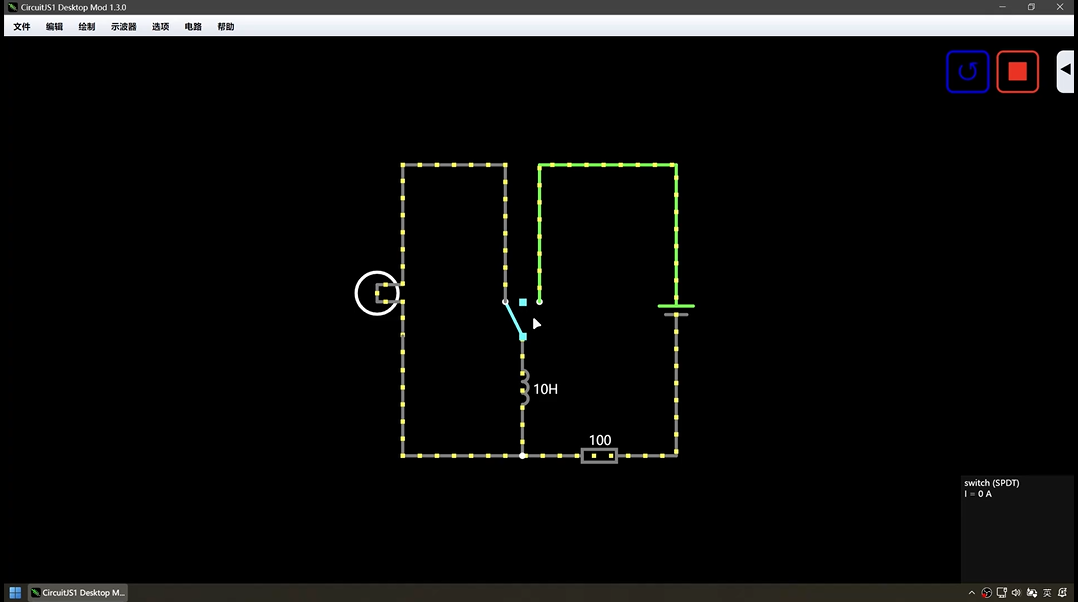

2.7、储能

2.8、电感值读取

R：表示小数点，K表示10%精度

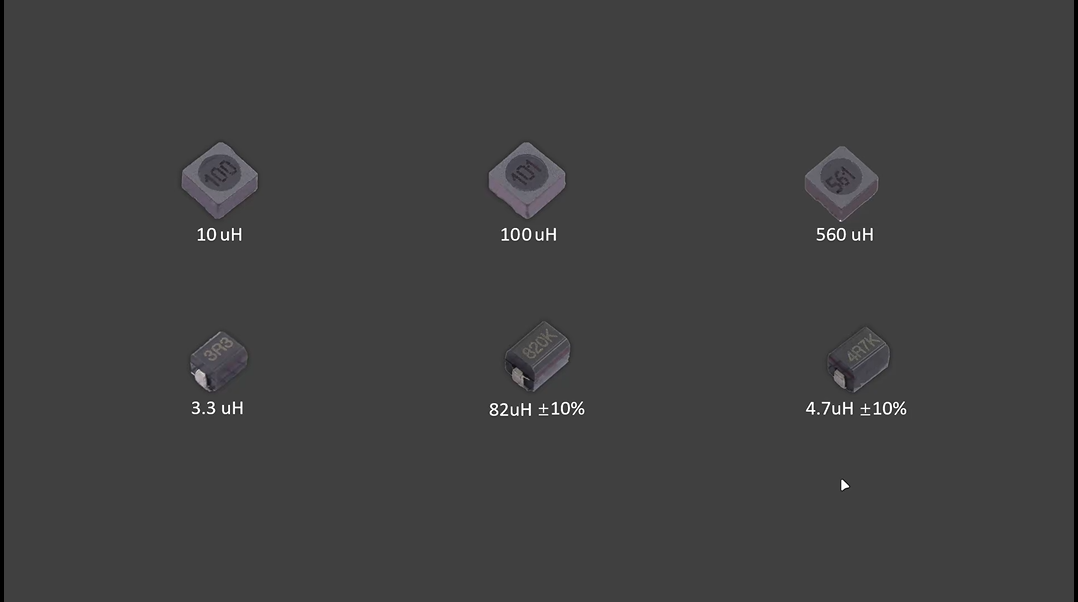

• 贴片电感器

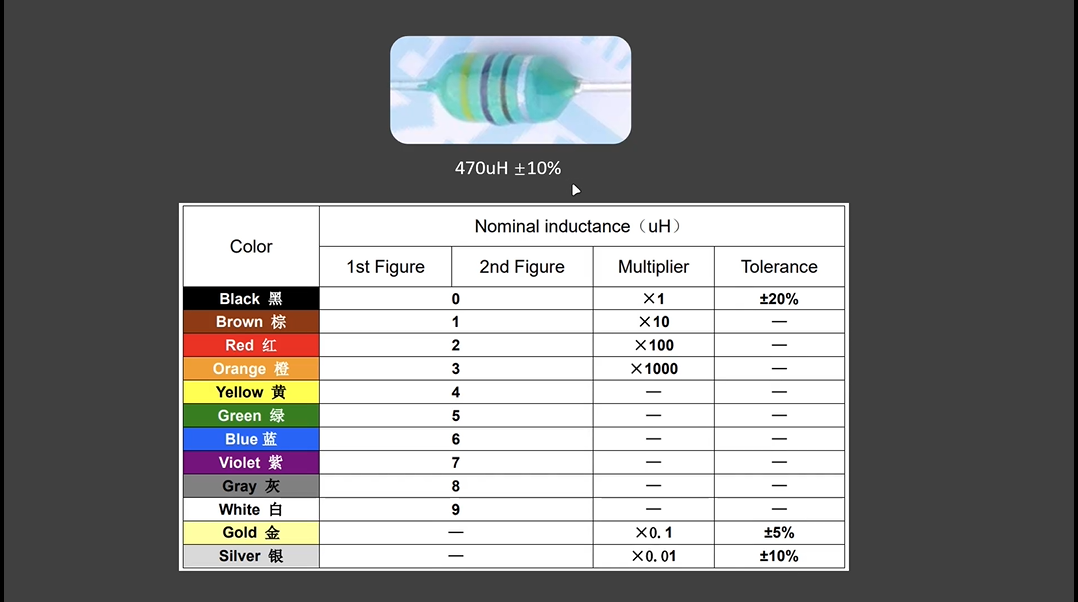

• 色环电感
