AUTOSAR进阶图解==＞AUTOSAR_RS_ECUResourceTemplate

news 2025/8/6 11:36:51

AUTOSAR ECU资源模板详解

深入解析ECU资源模板的结构、组件和配置

目录

  1. 简介
    1. ECU资源模板概述
    2. 主要目标
  2. ECU资源模板架构
    1. 架构概览
    2. 主要组件
  3. ECU资源描述类模型
    1. 主要类结构
    2. 类之间的关系
  4. ECU硬件连接
    1. 硬件组件连接关系
    2. 连接类型
  5. ECU资源配置数据结构
    1. 配置类
    2. 配置类关系
  6. 总结

1. 简介

1.1 ECU资源模板概述

ECU资源模板（ECU Resource Template，EcuR）是AUTOSAR架构中的重要组成部分，主要用于描述ECU（电子控制单元）的硬件资源及其连接关系。在AUTOSAR系统开发过程中，ECU资源模板提供了标准化的方式来描述ECU的硬件特性，包括处理器、内存、通信接口、IO外设等。

ECU资源模板的主要目的是为系统设计和ECU配置提供基础信息，帮助开发人员理解ECU的硬件能力和限制，并支持自动化配置和代码生成过程。

1.2 主要目标

根据AUTOSAR标准，ECU资源模板的主要目标包括：

  • 提供ECU资源描述的标准化模式
  • 支持系统设计过程中的硬件信息需求
  • 为ECU配置提供详细的硬件信息
  • 描述硬件组件及其连接关系
  • 支持硬件变体管理
  • 提供硬件时序属性描述

2. ECU资源模板架构

2.1 架构概览

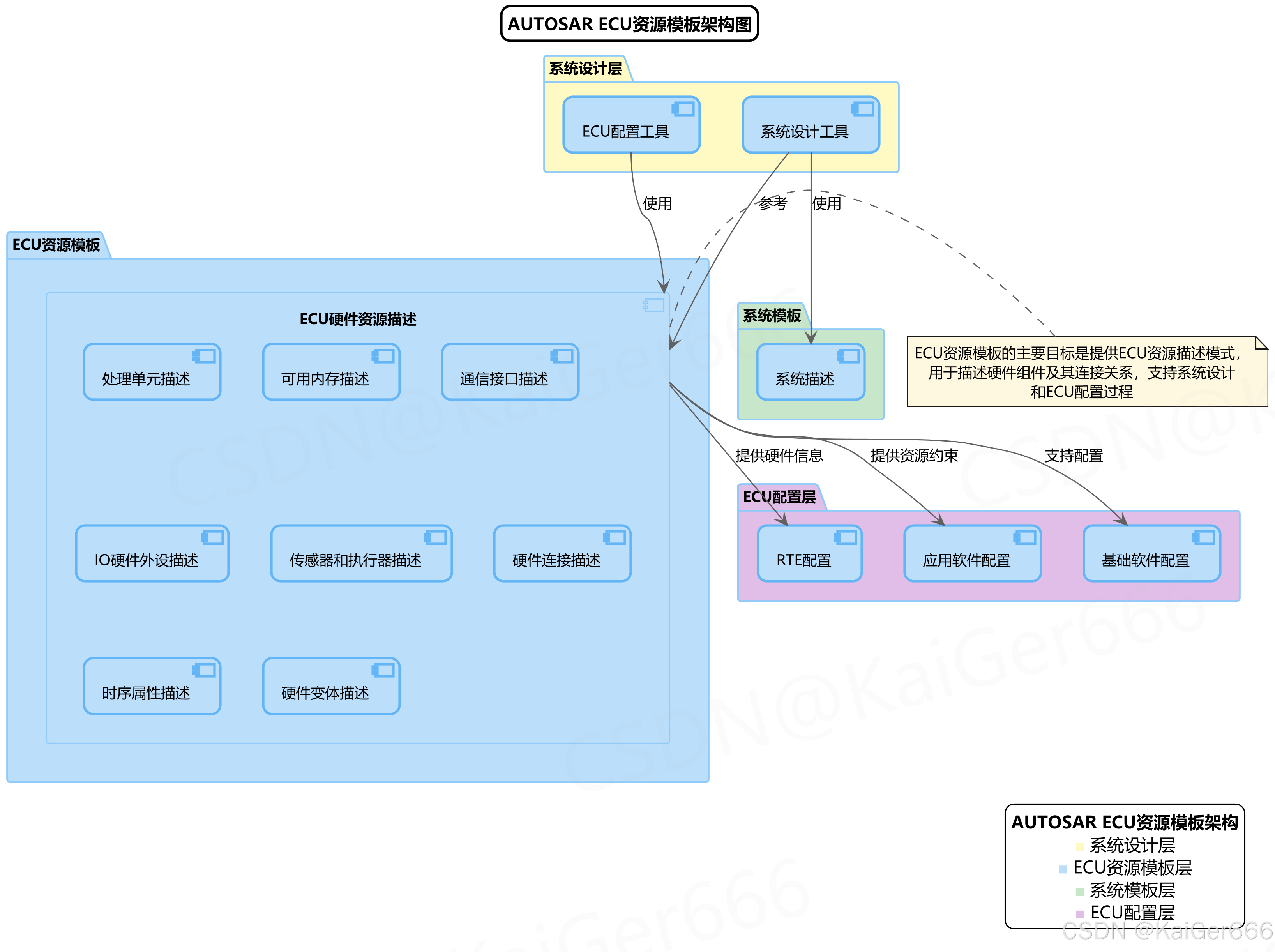

AUTOSAR ECU资源模板在整个AUTOSAR架构中处于连接系统设计和ECU配置的关键位置。下图展示了ECU资源模板的整体架构及其与其他AUTOSAR组件的关系：

在这里插入图片描述

2.2 主要组件

ECU资源模板架构中的主要组件解释如下：

系统设计层

  • 系统设计工具：

    • 描述：用于创建AUTOSAR系统架构的工具
    • 功能：定义软件组件、映射和系统拓扑
    • 与ECU资源的关系：参考ECU资源描述进行系统设计决策

  • ECU配置工具：

    • 描述：用于配置特定ECU的工具
    • 功能：生成基础软件和RTE配置
    • 与ECU资源的关系：使用ECU资源描述作为配置输入
ECU资源模板

  • 处理单元描述：

    • 描述：定义ECU中可用的处理器/微控制器
    • 关键参数：处理器类型、时钟频率、核心数量
    • 来源：RS_ECUR_00007要求提供处理单元规范

  • 可用内存描述：

    • 描述：定义ECU中可用的各类存储器
    • 关键参数：内存类型、大小、基地址、访问权限
    • 来源：RS_ECUR_00008要求描述可用内存

  • 通信接口描述：

    • 描述：定义ECU支持的通信总线和接口
    • 关键参数：总线类型、协议、传输速率
    • 来源：RS_ECUR_00009要求描述可用通信手段

  • IO硬件外设描述：

    • 描述：定义ECU中的IO硬件外设
    • 关键参数：外设类型、通道数、分辨率
    • 来源：RS_ECUR_00010要求描述可用IO硬件外设

  • 传感器和执行器描述：

    • 描述：定义连接到ECU的传感器和执行器
    • 关键参数：类型、测量范围、精度
    • 来源：RS_ECUR_00011要求描述可用传感器和执行器

  • 硬件连接描述：

    • 描述：定义硬件元素之间的连接
    • 关键参数：源端口、目标端口、连接类型
    • 来源：RS_ECUR_00006要求描述硬件元素之间的连接

  • 时序属性描述：

    • 描述：定义硬件的时序特性
    • 关键参数：执行时间、响应时间、处理时间
    • 来源：RS_ECUR_00014要求描述硬件的时序属性

  • 硬件变体描述：

    • 描述：定义硬件的变体信息
    • 关键参数：变体类型、验证条件、配置宏
    • 来源：RS_ECUR_00015要求描述硬件的变体
系统模板
  • 系统描述：
    • 描述：AUTOSAR系统的整体描述
    • 与ECU资源的关系：使用ECU资源描述来优化系统设计
ECU配置层

  • 基础软件配置：

    • 描述：AUTOSAR基础软件模块的配置
    • 与ECU资源的关系：基于ECU资源描述生成配置

  • RTE配置：

    • 描述：运行时环境的配置
    • 与ECU资源的关系：使用ECU资源描述中的硬件信息

  • 应用软件配置：

    • 描述：软件组件的配置
    • 与ECU资源的关系：考虑ECU资源描述中的资源约束

ECU资源模板的主要目标是提供ECU资源描述模式，用于描述硬件组件及其连接关系，支持系统设计和ECU配置过程。通过标准化的描述方式，ECU资源模板确保了硬件资源信息在AUTOSAR开发流程中的一致性和可追溯性。

/* ECU资源描述结构示例 */
typedef struct {EcuResourceDescription_Type ecuResourceDesc;ProcessingUnit_Type processingUnits[MAX_PROCESSING_UNITS];MemorySection_Type memorySections[MAX_MEMORY_SECTIONS];CommunicationInterface_Type commInterfaces[MAX_COMM_INTERFACES];IOHWPeripheral_Type ioHwPeripherals[MAX_IOHW_PERIPHERALS];SensorActuator_Type sensorActuators[MAX_SENSOR_ACTUATORS];HardwareConnection_Type hwConnections[MAX_HW_CONNECTIONS];TimingProperty_Type timingProperties[MAX_TIMING_PROPERTIES];VariantSpecification_Type variantSpecs[MAX_VARIANT_SPECS];
} EcuResource_ConfigType;/* ECU资源描述结构初始化函数示例 */
void EcuResource_Init(const EcuResource_ConfigType* ConfigPtr)
{/* 验证配置指针 */if (ConfigPtr == NULL) {return;}/* 初始化ECU资源描述 */EcuResource_SetDescription(&ConfigPtr->ecuResourceDesc);/* 初始化处理单元 */for (uint8 i = 0; i < MAX_PROCESSING_UNITS; i++) {if (ConfigPtr->processingUnits[i].shortName[0] != '\0') {EcuResource_SetProcessingUnit(i, &ConfigPtr->processingUnits[i]);}}/* 初始化内存段 */for (uint8 i = 0; i < MAX_MEMORY_SECTIONS; i++) {if (ConfigPtr->memorySections[i].shortName[0] != '\0') {EcuResource_SetMemorySection(i, &ConfigPtr->memorySections[i]);}}/* 初始化通信接口 */for (uint8 i = 0; i < MAX_COMM_INTERFACES; i++) {if (ConfigPtr->commInterfaces[i].shortName[0] != '\0') {EcuResource_SetCommInterface(i, &ConfigPtr->commInterfaces[i]);}}/* 初始化IO硬件外设 */for (uint8 i = 0; i < MAX_IOHW_PERIPHERALS; i++) {if (ConfigPtr->ioHwPeripherals[i].shortName[0] != '\0') {EcuResource_SetIOHWPeripheral(i, &ConfigPtr->ioHwPeripherals[i]);}}/* 其他初始化... */
}

3. ECU资源描述类模型

3.1 主要类结构

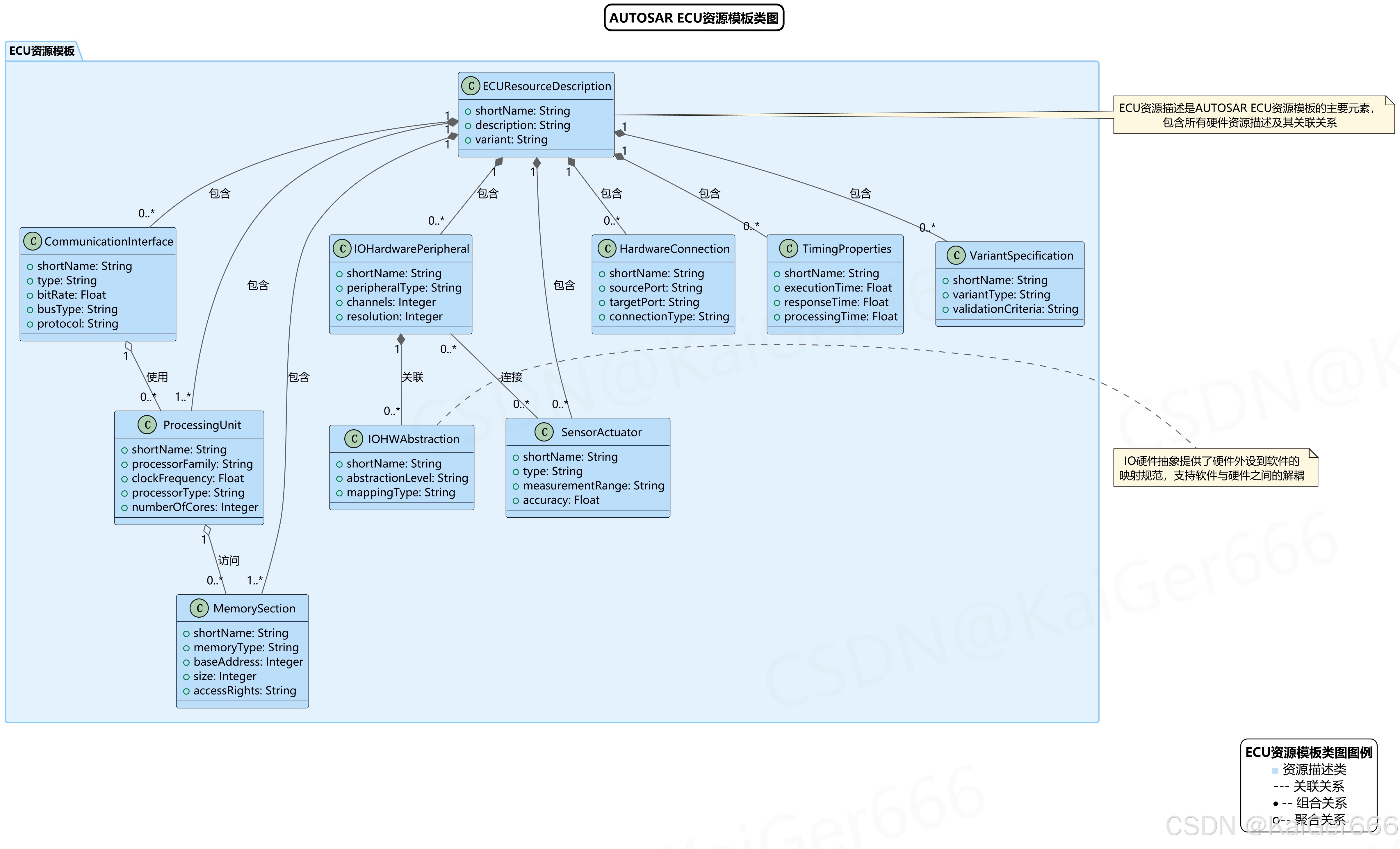

ECU资源模板定义了一套完整的类结构，用于描述ECU的硬件资源。以下类图展示了ECU资源描述的主要类及其属性：

在这里插入图片描述

ECU资源描述类模型中的主要类解释如下：

ECUResourceDescription
  • 功能：作为ECU资源描述的根元素，包含所有硬件资源描述及其关联关系
  • 关键属性：
    • shortName：描述对象的短名称
      • 类型：String
      • 用途：用于标识特定的ECU资源描述实例
      • 约束：必须在同一配置环境中唯一
    • description：详细描述
      • 类型：String
      • 用途：提供对ECU资源的详细文本描述
      • 约束：可选字段
    • variant：变体信息
      • 类型：String
      • 用途：指定ECU资源描述的变体
      • 约束：与VariantSpecification相关联
ProcessingUnit
  • 功能：描述ECU中的处理单元，如微控制器或处理器核心
  • 关键属性：
    • shortName：处理单元的短名称
      • 类型：String
      • 用途：标识特定的处理单元
    • processorFamily：处理器系列
      • 类型：String
      • 用途：指定处理器的系列，如ARM、PowerPC等
    • clockFrequency：时钟频率
      • 类型：Float
      • 用途：指定处理器的工作频率(MHz)
      • 约束：必须大于0
    • processorType：处理器类型
      • 类型：String
      • 用途：指定处理器的具体型号或类型
    • numberOfCores：核心数量
      • 类型：Integer
      • 用途：指定处理器中的核心数量
      • 约束：必须大于0
MemorySection
  • 功能：描述ECU中的内存段，如RAM、ROM、Flash等
  • 关键属性：
    • shortName：内存段的短名称
      • 类型：String
      • 用途：标识特定的内存段
    • memoryType：内存类型
      • 类型：String
      • 用途：指定内存的类型，如RAM、ROM、NVRAM等
    • baseAddress：基地址
      • 类型：Integer
      • 用途：指定内存段的起始地址
      • 约束：必须是有效的内存地址
    • size：大小
      • 类型：Integer
      • 用途：指定内存段的大小(字节)
      • 约束：必须大于0
    • accessRights：访问权限
      • 类型：String
      • 用途：指定内存段的访问权限，如只读、读写等
CommunicationInterface
  • 功能：描述ECU支持的通信接口，如CAN、FlexRay、以太网等
  • 关键属性：
    • shortName：通信接口的短名称
      • 类型：String
      • 用途：标识特定的通信接口
    • type：接口类型
      • 类型：String
      • 用途：指定接口的类型
    • bitRate：位速率
      • 类型：Float
      • 用途：指定通信接口的位速率(kbps)
      • 约束：必须大于0
    • busType：总线类型
      • 类型：String
      • 用途：指定通信总线的类型，如CAN、FlexRay等
    • protocol：协议
      • 类型：String
      • 用途：指定通信协议
IOHardwarePeripheral
  • 功能：描述ECU中的IO硬件外设，如ADC、PWM、GPIO等
  • 关键属性：
    • shortName：IO硬件外设的短名称
      • 类型：String
      • 用途：标识特定的IO硬件外设
    • peripheralType：外设类型
      • 类型：String
      • 用途：指定外设的类型，如ADC、PWM等
    • channels：通道数
      • 类型：Integer
      • 用途：指定外设的通道数量
      • 约束：必须大于0
    • resolution：分辨率
      • 类型：Integer
      • 用途：指定外设的分辨率(位)
      • 约束：对于模拟外设必须指定
SensorActuator
  • 功能：描述连接到ECU的传感器和执行器
  • 关键属性：
    • shortName：传感器/执行器的短名称
      • 类型：String
      • 用途：标识特定的传感器或执行器
    • type：类型
      • 类型：String
      • 用途：指定传感器或执行器的类型
    • measurementRange：测量范围
      • 类型：String
      • 用途：指定传感器的测量范围或执行器的工作范围
    • accuracy：精度
      • 类型：Float
      • 用途：指定传感器的精度或执行器的控制精度
HardwareConnection
  • 功能：描述硬件元素之间的连接关系
  • 关键属性：
    • shortName：连接的短名称
      • 类型：String
      • 用途：标识特定的硬件连接
    • sourcePort：源端口
      • 类型：String
      • 用途：指定连接的源端口
    • targetPort：目标端口
      • 类型：String
      • 用途：指定连接的目标端口
    • connectionType：连接类型
      • 类型：String
      • 用途：指定连接的类型，如模拟、数字等
TimingProperties
  • 功能：描述硬件元素的时序特性
  • 关键属性：
    • shortName：时序属性的短名称
      • 类型：String
      • 用途：标识特定的时序属性
    • executionTime：执行时间
      • 类型：Float
      • 用途：指定操作的执行时间
    • responseTime：响应时间
      • 类型：Float
      • 用途：指定操作的响应时间
    • processingTime：处理时间
      • 类型：Float
      • 用途：指定操作的处理时间
VariantSpecification
  • 功能：描述硬件的变体信息
  • 关键属性：
    • shortName：变体规范的短名称
      • 类型：String
      • 用途：标识特定的变体规范
    • variantType：变体类型
      • 类型：String
      • 用途：指定变体的类型
    • validationCriteria：验证条件
      • 类型：String
      • 用途：指定变体的验证条件
IOHWAbstraction
  • 功能：描述IO硬件抽象，提供硬件外设到软件的映射规范
  • 关键属性：
    • shortName：IO硬件抽象的短名称
      • 类型：String
      • 用途：标识特定的IO硬件抽象
    • abstractionLevel：抽象级别
      • 类型：String
      • 用途：指定抽象的级别
    • mappingType：映射类型
      • 类型：String
      • 用途：指定硬件到软件的映射类型

3.2 类之间的关系

ECU资源描述类模型中的主要关系解释如下：

组合关系

  • ECUResourceDescription与其他类的组合关系：

    • ECUResourceDescription包含一个或多个ProcessingUnit（处理单元）
    • ECUResourceDescription包含一个或多个MemorySection（内存段）
    • ECUResourceDescription包含零个或多个CommunicationInterface（通信接口）
    • ECUResourceDescription包含零个或多个IOHardwarePeripheral（IO硬件外设）
    • ECUResourceDescription包含零个或多个SensorActuator（传感器和执行器）
    • ECUResourceDescription包含零个或多个HardwareConnection（硬件连接）
    • ECUResourceDescription包含零个或多个TimingProperties（时序属性）
    • ECUResourceDescription包含零个或多个VariantSpecification（变体规范）

  • IOHardwarePeripheral与IOHWAbstraction的组合关系：

    • IOHardwarePeripheral包含零个或多个IOHWAbstraction（IO硬件抽象）
聚合关系

  • ProcessingUnit与MemorySection的聚合关系：

    • ProcessingUnit可以访问零个或多个MemorySection
    • 这表示处理器可以访问特定的内存段，但内存段的生命周期不依赖于处理器

  • CommunicationInterface与ProcessingUnit的聚合关系：

    • CommunicationInterface可以使用零个或多个ProcessingUnit
    • 这表示通信接口可以由特定的处理器控制，但处理器的生命周期不依赖于通信接口
关联关系
  • IOHardwarePeripheral与SensorActuator的关联关系：
    • IOHardwarePeripheral可以连接到零个或多个SensorActuator
    • SensorActuator可以连接到零个或多个IOHardwarePeripheral
    • 这表示IO硬件外设和传感器/执行器之间存在连接关系

以上类模型提供了对ECU硬件资源的完整描述，使系统设计人员和ECU配置人员能够全面了解ECU的硬件能力和限制。

/* ECU资源描述类属性定义示例 */
typedef struct {uint8 shortName[32];uint8 description[256];uint8 variant[32];
} EcuResourceDescription_Type;typedef struct {uint8 shortName[32];uint8 processorFamily[32];float clockFrequency;uint8 processorType[32];uint8 numberOfCores;
} ProcessingUnit_Type;typedef struct {uint8 shortName[32];uint8 memoryType[16];uint32 baseAddress;uint32 size;uint8 accessRights[16];
} MemorySection_Type;typedef struct {uint8 shortName[32];uint8 type[16];float bitRate;uint8 busType[16];uint8 protocol[32];
} CommunicationInterface_Type;/* 使用示例：设置处理单元属性 */
void EcuResource_SetProcessingUnit(uint8 index, const ProcessingUnit_Type* procUnit)
{if (procUnit == NULL || index >= MAX_PROCESSING_UNITS) {return;}/* 复制处理单元属性 */memcpy(EcuResource_ProcessingUnits[index].shortName, procUnit->shortName, sizeof(procUnit->shortName));memcpy(EcuResource_ProcessingUnits[index].processorFamily, procUnit->processorFamily, sizeof(procUnit->processorFamily));EcuResource_ProcessingUnits[index].clockFrequency = procUnit->clockFrequency;memcpy(EcuResource_ProcessingUnits[index].processorType, procUnit->processorType, sizeof(procUnit->processorType));EcuResource_ProcessingUnits[index].numberOfCores = procUnit->numberOfCores;
}

4. ECU硬件连接

4.1 硬件组件连接关系

ECU硬件连接关系描述了硬件组件之间的连接方式。以下是一些常见的硬件连接关系：

  • 处理器与内存连接：处理器通过总线访问内存，如通过系统总线访问RAM或ROM。
  • 处理器与通信接口连接：处理器通过通信接口与其他设备通信，如通过CAN总线与其他ECU通信。
  • 处理器与IO硬件外设连接：处理器通过接口访问IO硬件外设，如通过GPIO接口访问GPIO外设。
  • 传感器与执行器连接：传感器通过接口连接到ECU，如通过CAN总线连接到其他ECU的传感器。

4.2 连接类型

ECU硬件连接关系中常见的连接类型包括：

  • 模拟连接：模拟信号的连接，如模拟电压信号的传输。
  • 数字连接：数字信号的连接，如数字信号的传输。
  • 串行连接：通过串行接口进行的连接，如UART、SPI等。
  • 并行连接：通过并行接口进行的连接，如PCI、USB等。
  • 总线连接：通过总线进行的连接，如CAN、FlexRay、以太网等。

5. ECU资源配置数据结构

5.1 配置类

ECU资源配置数据结构中常见的配置类包括：

  • 处理单元配置：描述处理单元的配置，如处理器类型、时钟频率、核心数量等。
  • 内存配置：描述内存的配置，如内存类型、大小、基地址、访问权限等。
  • 通信接口配置：描述通信接口的配置，如总线类型、协议、传输速率等。
  • IO硬件外设配置：描述IO硬件外设的配置，如外设类型、通道数、分辨率等。
  • 传感器和执行器配置：描述传感器和执行器的配置，如类型、测量范围、精度等。
  • 硬件连接配置：描述硬件连接的配置，如源端口、目标端口、连接类型等。
  • 时序属性配置：描述硬件时序属性的配置，如执行时间、响应时间、处理时间等。
  • 硬件变体配置：描述硬件变体的配置，如变体类型、验证条件、配置宏等。

5.2 配置类关系

ECU资源配置数据结构中常见的配置类关系包括：

  • 处理单元与内存的关联关系：处理单元可以访问内存，内存的生命周期不依赖于处理单元。
  • 处理单元与通信接口的关联关系：处理单元可以使用通信接口，通信接口的生命周期不依赖于处理单元。
  • IO硬件外设与传感器和执行器的关联关系：IO硬件外设可以连接到传感器和执行器，传感器和执行器可以连接到IO硬件外设。

6. 总结

ECU资源模板是AUTOSAR架构中的重要组成部分，主要用于描述ECU的硬件资源及其连接关系。通过标准化的描述方式，ECU资源模板确保了硬件资源信息在AUTOSAR开发流程中的一致性和可追溯性。ECU资源模板的主要目标是提供ECU资源描述模式，用于描述硬件组件及其连接关系，支持系统设计和ECU配置过程。
