防火墙的区域划分和流量控制

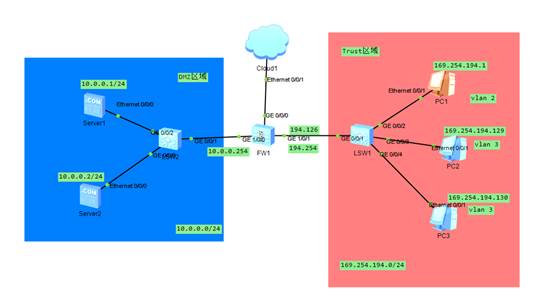

实验拓补图

实验要求：1.vlan 2属于办公区 vlan 3属于生产区

2．办公区pc在工作日时间（周一到周五，早8到晚6）可以正常访问OA server 其余时间不能访问

3. 办公区pc可以在任意时刻访问web server

4. 生产区pc可以在任意时刻访问OA server 但是不能访问web server

5. 特例：生产区pc3可以在每周一早10到早11访问web server， 用来更新企业最新产品信息

实验操作：

我们首先配置好主机与防火墙 并进入防火墙进行配置

再对交换机配置好vlan（以2举例）

[sw1]int g0/0/2

[sw1-GigabitEthernet0/0/2]p l a

[sw1-GigabitEthernet0/0/2]p d v 2

[sw1-GigabitEthernet0/0/1]p l t

[sw1-GigabitEthernet0/0/1]p t a v 2 3

[sw1-GigabitEthernet0/0/1]

[sw1-GigabitEthernet0/0/1]dis po vl ac

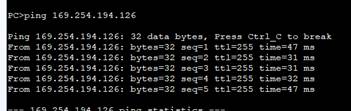

之后我们进行测试 看pc与防火墙之间是否互通

互相ping通之后 我们来配置安全策略

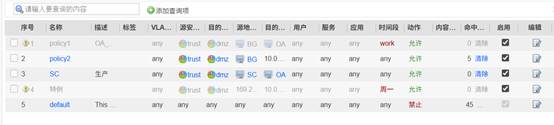

我们按照需求写出安全策略

：

时间：

再工作时间内 用pc ping服务器 如果通了 再看策略命中

之后 我们按照要求 写完规则即可
