攻克LED显示中的Gamma过曝问题：从传统驱动优化到AI超分的进阶之路

🔧 一、问题定义：LED显示中的Gamma过曝：传统工程解法与底层视觉思路

在LED显示屏行业，经常会遇到Gamma过曝相关的问题。Gamma过曝通常表现为低灰细节丢失、画面整体发白、亮区缺乏层次。这本质上是电光转换特性（E-O特性）的非线性与系统Gamma校正曲线不匹配导致的。。

• 通俗点说：
  • gamma是一种亮度相关数学变换方式，幂函数：Vout=Vin^λ，Vout是图像输出的亮度，Vin是图像输入的亮度。假设gamma是2.2的gamma，那么λ=1/2.2
  • gamma校正：输入亮度和输出亮度的非线性变换关系

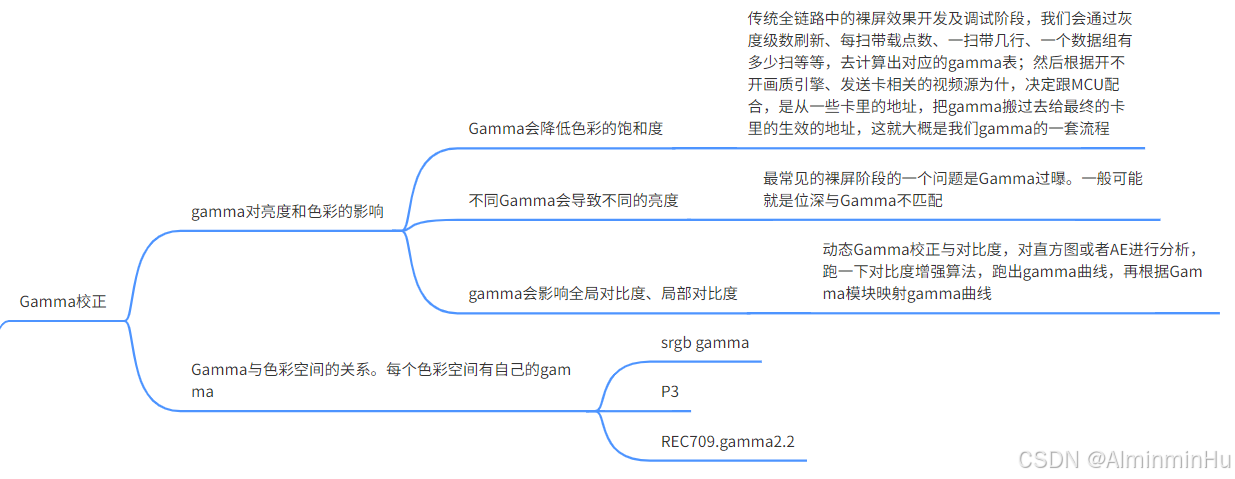

• Gamma校正的原理及其在显示和图像处理中的重要性
  • 韦伯定律（人眼对暗部更敏感）和带宽优化（为暗部分配更多编码）出发，解释Encoding Gamma和Display Gamma的协同工作流程。并结合一个诺瓦星云项目中的真实案例，说明Gamma设置错误如何导致过曝及你的解决过程。
    • 通俗点说：韦伯理论（JND）:人眼的视觉是非线性的，并且人眼对暗部的变化是更加敏感的。因为人眼对暗区变化更加敏感，所以在存储的时候应该给暗区更大的带宽，比如0-255 位深为8bit,那么需要把更多的bit分配给暗区。通过gamma校正，可以将存储的位宽更多的分配给暗区，然后再显示端再做反gamma校正，将图像重新变为线性的（或者非线性的）
• Gamma校正的数学本质

# Gamma校正的核心数学公式
def gamma_correction(input_value, gamma):"""Gamma校正数学原理V_out = V_in ^ (1/γ)  # 编码GammaV_out = V_in ^ γ      # 显示Gamma"""return np.power(input_value, 1.0/gamma)# 实际工程中的位深处理
def apply_gamma_with_bit_depth(input_8bit, gamma, target_bit_depth):"""考虑位深的Gamma校正实现"""# 归一化到[0,1]normalized = input_8bit / 255.0# Gamma校正gamma_corrected = np.power(normalized, 1.0/gamma)# 量化到目标位深quantized = np.round(gamma_corrected * (2**target_bit_depth - 1))return quantized.astype(np.uint16)

Gamma知识体系
├── 数学基础
│   ├── 幂函数变换: V_out = V_in^γ
│   ├── 编码Gamma (γ < 1): 暗部扩展，亮部压缩
│   └── 显示Gamma (γ > 1): 暗部压缩，亮部扩展
│
├── 生理学基础
│   ├── 韦伯定律: ΔI/I = K (人眼对暗部更敏感)
│   └── JND(恰可察觉差): 指导位深分配
│
├── 工程实现
│   ├── 查找表(LUT)实现
│   ├── 位深匹配: 8bit/10bit/12bit Gamma表
│   └── 硬件流水线: 发送卡→接收卡→驱动IC
│
├── 问题诊断
│   ├── Gamma过曝: 高灰阶截断
│   ├── Gamma欠曝: 低灰阶合并
│   └── 色彩偏移: RGB通道不平衡
│
└── 全链路集成├── 地址映射: ├── 与画质引擎协同└── 测评软件验证

其中，流程性的：可参考https://en.wikipedia.org/wiki/Gamma_correction

• ISP中流程：Scene–>Sensor—>Encoding gamma（gamma校正）—>存储—>Display gamma—>Display
  • Encoding Gamma：底>1的对数函数。按照曲线趋势，可以看出提亮了图像暗区的亮度，也就是低灰区域的亮度。相对的，也就是压缩了亮区的亮度
  • Displya Gamma：底>1的指数函数，按照曲线趋势，可以看出压缩了了图像暗区的亮度，也就是低灰区域的亮度。相对的，也就是提高了亮区的亮度


这些问题的核心痛点在于：源于位深与Gamma曲线不匹配。在传统链路系统中，经常通过调节DCLK频率、GCLK相位、电流档位等硬件参数，配合Gamma表重新计算和加载来解决。。

• Gamma过曝的根本原因分析
  • 在传统全链路中的具体表现：
    • 位深不匹配：10bit Gamma表用在8bit系统，高灰阶被截断
    • IC参数冲突：VCOM电压过高 + Gamma曲线过陡 = 低灰细节丢失
    • 信号链误差：从发送卡到驱动芯片的Gamma表搬运地址错误

传统链路中的常规调试流程：传统调试的"望闻问切"

• 定位问题根源
  • 核对位深与Gamma曲线匹配：这是最常见的原因。例如，驱动芯片配置为10bit灰度处理，但上屏的Gamma校正表却是按8bit生成的，会导致高灰阶信号被压缩至上限，引起过曝。
  • 检查信号通路：确认从发送卡（如SP系列）到接收卡，再到驱动芯片的整个通路中，Gamma校正的加载地址和数值传递是否正确，避免数据错位或覆盖。
  • 分析IC参数：重点检查驱动芯片的VCOM电压、Source输出增益等模拟参数。这些参数设置不当会直接改变电光转换特性，使实际EO曲线偏离预设的Gamma校正曲线。
    • 四步定位法：
      • 信号链检查：确认从发送卡地址到驱动芯片的Gamma表搬运是否正确
      • 位深验证：核对Gamma表位深与硬件处理位深是否匹配（如10bit表用在8bit系统）
      • IC参数分析：检查VCOM电压、源极增益是否导致EO曲线偏离预期
      • Gamma表重算：基于实际测量重新生成匹配的查找表
• 核心调试步骤
  • 重新计算Gamma表：基于目标Gamma值（如2.2），根据实际的位深（如12bit、14bit）重新计算查找表（LUT）。确保输入-输出映射关系在低灰阶分配足够的编码值，在高灰阶避免被截断。
  • 硬件参数协同调整：
    • 电流档位：适当降低全局电流（如从128降至96），压缩整体亮度动态范围，为Gamma校正留出空间。
    • 扫描配置：优化扫描次数和每扫带载行数，改善低灰均匀性，间接缓解因均匀性差导致的局部过曝。
  • 验证与迭代：使用光枪测量0-255灰阶的亮度输出，绘制实际EO曲线。与目标Gamma曲线对比，微调Gamma表直至匹配

# Gamma过曝诊断流程
def diagnose_gamma_overexposure(screen_phenomenon):"""基于现象的诊断流程"""diagnostic_flow = {'整体发白': '检查全局Gamma曲线斜率','低灰细节丢失': '验证0-30灰阶的亮度输出','高亮区域糊成一片': '检查高灰阶(200-255)的量化精度','色彩饱和度降低': '分析RGB三通道Gamma一致性'}return diagnostic_flow.get(screen_phenomenon, '全面信号链检查')

二、融入底层视觉的进阶解决方案

传统的Gamma校正使用固定的全局曲线，但导致过曝的一个深层原因是场景内容动态范围与显示设备静态Gamma不匹配。

• 传统的Gamma校正有哪些局限性？如何用现代AI技术改进？
  • 传统方法的静态和全局性不足，无法应对场景内容变化和局部过曝/欠曝。
  • 基于深度学习的自适应Gamma校正方案。
  • 构建符合显示退化特性的数据集（模拟低灰、量化噪声）和模型轻量化部署方面的具体思路，这表明你具备从研究到落地的完整能力。

2.1 自适应Gamma校正

核心思想是根据输入图像内容，动态生成或选择Gamma曲线。

• 基于图像统计特征：计算图像的直方图，若高亮像素聚集，则自动采用更高Gamma值（如2.4）的曲线，压缩高光细节；若图像整体偏暗，则采用较低Gamma值（如2.0）的曲线，提亮暗部。
• 在全链路中的落地：你可以在画质引擎模块中，在现有的Gamma流水线前，增加一个场景分析模块。该模块实时分析输入视频的统计信息，从预置的多个Gamma曲线中选择最合适的一条，或微调曲线参数。

import torch
import torch.nn as nn
import torch.nn.functional as Fclass AdaptiveGammaNetwork(nn.Module):"""基于深度学习的自适应Gamma校正网络"""def __init__(self, num_gamma_curves=5):super().__init__()# 特征提取 - 分析图像统计特性self.feature_extractor = nn.Sequential(nn.Conv2d(3, 32, 3, stride=2, padding=1),  # 下采样提取全局特征nn.ReLU(),nn.AdaptiveAvgPool2d(8),  # 固定到8x8大小nn.Flatten(),nn.Linear(32*8*8, 128),nn.ReLU())# Gamma曲线预测self.gamma_predictor = nn.Sequential(nn.Linear(128, 64),nn.ReLU(),nn.Linear(64, num_gamma_curves),  # 预测最适合的Gamma曲线索引nn.Softmax(dim=1))# 或者直接回归Gamma参数self.gamma_regressor = nn.Sequential(nn.Linear(128, 32),nn.ReLU(), nn.Linear(32, 1),nn.Sigmoid()  # 输出范围[0,1]，映射到[1.8, 2.6])def forward(self, x):features = self.feature_extractor(x)# 方法1: 分类 - 选择预定义Gamma曲线curve_probs = self.gamma_predictor(features)# 方法2: 回归 - 直接预测Gamma值gamma_value = 1.8 + self.gamma_regressor(features) * 0.8  # [1.8, 2.6]return curve_probs, gamma_valueclass GammaAwareLoss(nn.Module):"""针对Gamma优化的损失函数"""def __init__(self, low_gray_weight=2.0, high_gray_weight=1.5):super().__init__()self.low_gray_weight = low_gray_weightself.high_gray_weight = high_gray_weightself.mse_loss = nn.MSELoss()def forward(self, pred, target):# 基础MSE损失base_loss = self.mse_loss(pred, target)# 低灰区域加权损失（基于你的低灰校正经验）low_gray_mask = target < 0.3if low_gray_mask.sum() > 0:low_gray_loss = self.mse_loss(pred[low_gray_mask], target[low_gray_mask])else:low_gray_loss = 0# 高灰区域加权损失（防止过曝）high_gray_mask = target > 0.7  if high_gray_mask.sum() > 0:high_gray_loss = self.mse_loss(pred[high_gray_mask], target[high_gray_mask])else:high_gray_loss = 0total_loss = (base_loss + self.low_gray_weight * low_gray_loss +self.high_gray_weight * high_gray_loss)return total_loss

2.2 深度学习驱动的自适应Gamma校正

这是将底层视觉与深度学习结合，从根本上解决问题的方案。目标是训练一个模型，学习从"过曝图像"到"正常图像"的映射。

• 网络模型选择：
  • 基础选择：一个轻量的CNN（如3-5层的卷积网络）就足以学习图像到Gamma值的映射。输入可以是图像的下采样版本，输出是目标Gamma值或整个Gamma曲线参数。
  • 进阶选择：U-Net或条件GAN。它们能进行像素级调整，输出的是直接校正后的图像，不仅能调Gamma，还能同步进行局部对比度增强和细节恢复，效果更佳。
• 关键：构建数据集
  这是模型有效的基石。你需要制作大量过曝-正常图像对。

# 数据合成伪代码示例
for normal_image in high_quality_dataset:# 1. 模拟过曝：施加一个随机的高Gamma值，并引入通道不平衡over_gamma = 1.8 + random.uniform(0, 0.6)  # 模拟过曝曲线over_exposed = normal_image ** (1 / over_gamma)# 2. 模拟硬件限制：如你工作中遇到的位深量化误差bit_depth = random.choice([6, 7, 8])  # 模拟低灰阶问题quantized = (over_exposed * (2**bit_depth - 1)).astype(np.uint8)quantized = quantized.astype(np.float32) / (2**bit_depth - 1)# 此时，(quantized, normal_image) 构成一个训练对

数据合成与训练策略

def create_gamma_overexposure_dataset(original_images):"""创建Gamma过曝训练数据集基于你的实际工程经验模拟各种过曝场景"""degraded_pairs = []for img in original_images:# 1. 随机过曝Gamma (1.6-1.9范围)over_gamma = 1.6 + np.random.random() * 0.3over_exposed = np.power(img, 1.0/over_gamma)# 2. 模拟位深不匹配（基于你的位深经验）effective_bits = np.random.choice([6, 7, 8])quantized = (over_exposed * (2**effective_bits - 1)).astype(np.uint8)quantized = quantized.astype(np.float32) / (2**effective_bits - 1)# 3. 模拟IC参数导致的通道不平衡（基于你的驱动芯片经验）channel_shift = np.random.uniform(0.9, 1.1, 3)channel_shifted = quantized * channel_shift[np.newaxis, np.newaxis, :]# 4. 添加传输噪声noise = np.random.normal(0, 0.02, channel_shifted.shape)final_degraded = np.clip(channel_shifted + noise, 0, 1)degraded_pairs.append((final_degraded, img))return degraded_pairsdef train_adaptive_gamma_model():"""训练自适应Gamma模型"""# 加载你的实际显示数据或公共数据集train_dataset = create_gamma_overexposure_dataset(load_training_images())model = AdaptiveGammaNetwork()criterion = GammaAwareLoss()optimizer = torch.optim.Adam(model.parameters(), lr=1e-4)for epoch in range(100):for degraded_img, target_img in train_dataset:# 预测最佳Gamma参数curve_probs, gamma_value = model(degraded_img)# 应用预测的Gamma校正corrected_img = torch.pow(degraded_img, gamma_value)# 计算损失loss = criterion(corrected_img, target_img)optimizer.zero_grad()loss.backward()optimizer.step()

• 损失函数设计：结合L1/L2损失（保证像素准确）和感知损失/SSIM损失（保证结构相似性和视觉质量）。针对你的低灰经验，还可以在损失函数中为低灰区域（亮度值<30）赋予更高的权重。
• 在全链路中的产品化集成：
  • 训练阶段：在强大的服务器上完成模型训练。
  • 部署阶段：将训练好的模型通过ONNX Runtime或TensorRT转换为可在产线工控机或集成在FPGA中的轻量化模型。
  • 工作流程：测评软件或画质引擎在检测到Gamma过曝倾向时，可调用此模型对图像进行实时预处理，或直接生成校正参数下发给硬件。
    • 这种方法虽然在一定程度上改善了运动表现，但存在计算复杂度高、补偿精度有限的问题，特别是在复杂运动场景下容易产生新的伪影。

---
