Linux 内存管理之 Rmap 反向映射（二）

前言

这篇文章描述了Linux 内存管理之 Rmap 反向映射：Linux 内存管理之 Rmap 反向映射（一），本篇文章主要描述父进程fork子进程创建匿名页面时 Rmap 反向映射机制。

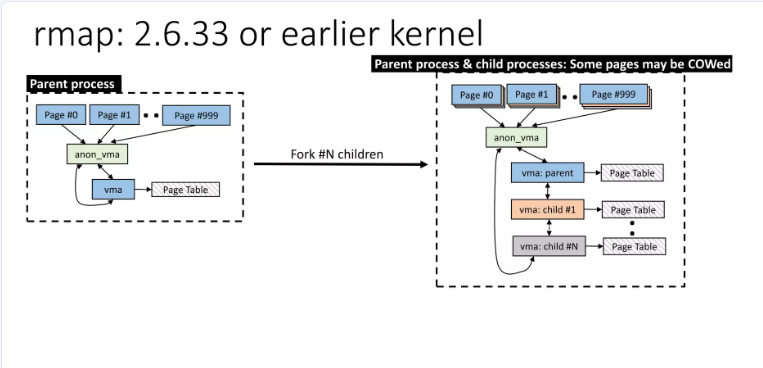

（1）linux 2.6.34以前父子进程fork Rmap 反向映射如下所示：

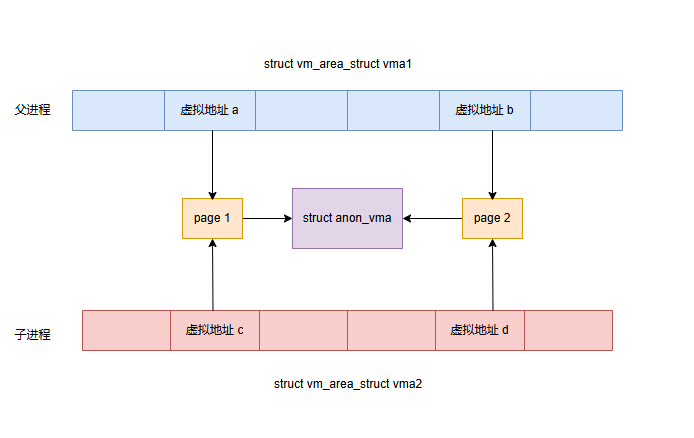

vma1是父进程的一个匿名映射的vma，a和b都已经分配了page frame，而其他的page都还都没有分配物理页面。在fork之后，子进程copy了vma1，当然由于采用了COW技术，这时候父子进程的匿名页面会共享，同时在父子进程地址空间对应的pte entry中标注write protect的标记，如下图所示：

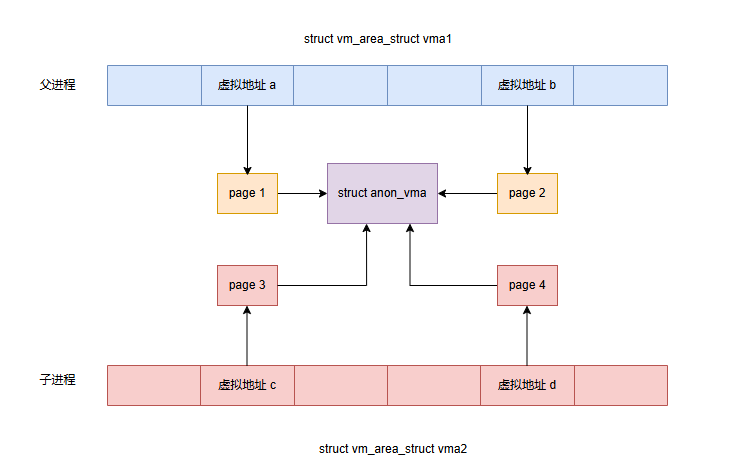

在父进程fork子进程之后，父子进程对该页面执行写操作之前，父子进程的匿名页是共享的，所以这些page frame指向同一个anon_vma。当然父子进程一旦有write操作就会产生异常，并在异常处理中分配page frame，解除父子进程匿名页面的共享，具体如下图所示：

这时候由于写操作，父子进程原本共享的page frame已经不再共享，然而，这两个page却仍然指向同一个anon_vma，即使父子进程的VMA共享一个anon_vma。可以看到上图 page1、2、3、4都共享一个anon_vma。

在这种情况下，我们看看unmap page 1会发生什么。page1对应的struct page的mapping成员指向了上图中的anon_vma，遍历anon_vma会获取到vma1和vma2，这里面vma2是子进程的VMA，不属于父进程，我们这里umap的是父进程的page1，本来就不应该匹配到。如果anon_vma的链表没有那么长，那么整体性能也OK。然而，在有些网路服务器中，系统非常依赖fork，某个服务程序可能会fork巨大数量的子进程来处理服务请求，在这种情况下，系统性能严重下降。一个具体的示例：系统中有1000进程，都是通过fork生成的，每个进程的VMA有 1000个匿名页。根据目前的软件架构，anon_vma链表中会有1000个vma 的节点，而系统中有一百万个匿名页面属于同一个anon_vma。

当系统中的一个CPU在执行try_to_unmap_anon函数的时候，需要遍历VMA链表，这时会持有anon_vma->lock这个自旋锁。由于anon_vma存有了很多根本无关的VMA，通过，page table的检索过程，你就会发现这个VMA根本和准备unmap的page无关，因此只能scan下一个VMA，整个过程需要消耗大量的时间，延长了临界区（复杂度是O（N））。与此同时，其他CPU在试获取这把锁的时候，基本会被卡住，这时候整个系统的性能可想而知了。更加糟糕的是内核中并非只有unmap匿名页面的时候会上锁、遍历VMA链表，还有一些其他的场景也会这样（例如page_referenced函数）。想象一下，一百万个页面共享这一个anon_vma，对anon_vma->lock自旋锁的竞争那是相当的激烈啊。

这个问题的核心在于 anon_vma 的共享粒度太粗：所有通过 fork 产生的、曾经共享过页面的进程，其 VMA 都被链接到了同一个 anon_vma 链表上，即使它们后来通过 COW 分离了物理页面。

（2）linux 2.6.34以及之后父子进程fork Rmap 反向映射如下所示：

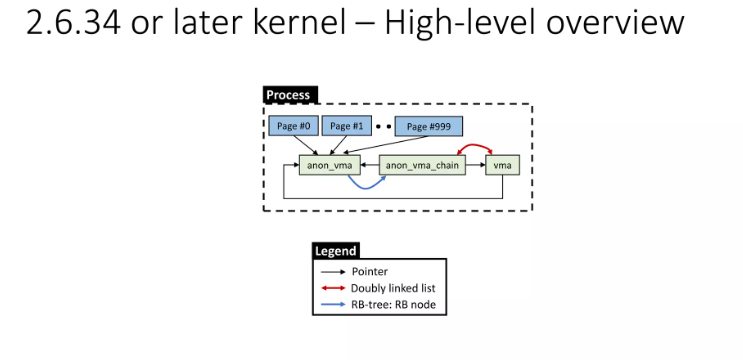

为了解决这个“大一统 anon_vma”带来的性能问题，Linux 内核引入了更精细的反向映射数据结构，其核心是 anon_vma_chain 结构和 anon_vma 的层次化（树状）管理。

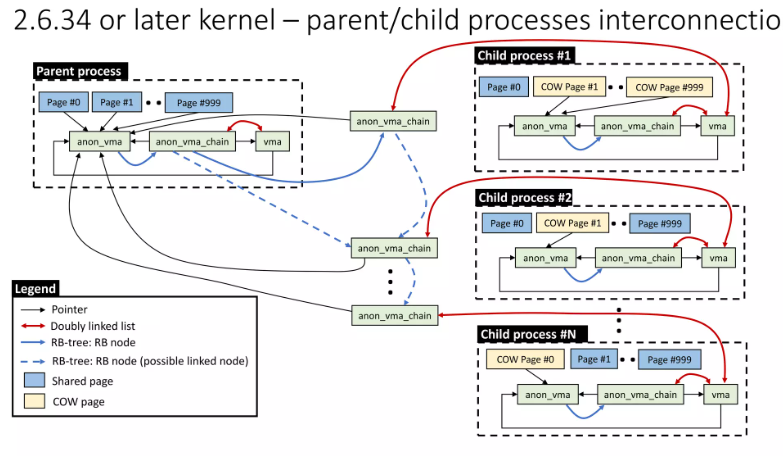

AVC的作为主要就是为了建立父进程和子进程之间的联系。通过AVC父子进程枢纽，父进程可以找到子进程的VMA（因为AVC_父子进程枢纽 插入AV_p的红黑树中），而子进程也可以找到父进程的AV（因为AVC_父子进程枢纽 插入VMA_c的链表中），这对父子进程共享一个物理页的情况反向映射效率有很大帮助。

一、父进程fork子进程

父进程通过fork系统调用创建子进程时，子进程会复制父进程的进程地址空间VMA数据结构作为自己的进程地址空间，并且会复制父进程的PTE页表项内容到子进程的页表中，实现父子进程共享页表。

多个不同子进程中的虚拟页面会同时映射到同一个物理页面，另外多个不相干进程虚拟页面也可以通过KSM机制映射到同一个物理页面。

SYSCALL_DEFINE0(fork)-->kernel_clone()-->copy_process()-->copy_mm()-->dup_mm()-->dup_mmap()-->anon_vma_fork()

1.1 dup_mmap

dup_mmap 在 fork() 系统调用期间被调用，负责为新创建的进程（子进程）复制其父进程的整个虚拟内存布局。
dup_mmap 的主要目标是：
复制 VMA 结构：为子进程创建一套与父进程结构完全相同的 vm_area_struct (VMA)。
建立页表映射：为这些新的 VMA 建立初始的页表项（PTEs）。

我这里只关注处理匿名内存 (Anonymous Memory) 和写时复制 (COW)：

static __latent_entropy int dup_mmap(struct mm_struct *mm, // 新进程的 mm_structstruct mm_struct *oldmm) // 父进程的 mm_struct
{struct vm_area_struct *mpnt, *tmp, *prev, **pprev;......// 遍历父进程的所有 VMAfor (mpnt = oldmm->mmap; mpnt; mpnt = mpnt->vm_next) {// 创建一个新的 VMA 结构 (tmp)，复制 mpnt 的大部分内容tmp = vm_area_dup(mpnt);// 将新 VMA 关联到新进程tmp->vm_mm = mm;// 处理匿名内存 (Anonymous Memory) 和写时复制 (COW) 的核心if (tmp->vm_flags & VM_WIPEONFORK) {// 如果设置了 VM_WIPEONFORK，子进程的这块内存会被清零。// 因此，不需要立即复制页面，也不需要初始化 anon_vma。tmp->anon_vma = NULL;} else {// 这是 COW 的关键！// anon_vma_fork() 为子进程的 VMA 设置 anon_vma 结构。// 这使得父进程和子进程的 VMA 都链接到同一个或相关的 anon_vma。// 当后续发生写操作时，内核可以通过 anon_vma 找到所有共享该页的 VMA，并执行 COW。anon_vma_fork(tmp, mpnt);}}
}

1.2 anon_vma_fork

anon_vma_fork 函数用于在进程 fork 时处理匿名内存区域（Anonymous Memory Area）的反向映射关系。

该函数主要完成以下工作：
将子进程的 VMA 附加到父进程的 anon_vma 结构
创建新的 anon_vma 结构供子进程使用
建立父子进程间的反向映射关系链

/*** anon_vma_fork - 为子进程的 VMA 设置匿名内存映射* @vma: 子进程的新 VMA* @pvma: 父进程的对应 VMA** 返回 0 成功，非 0 失败。*/
int anon_vma_fork(struct vm_area_struct *vma, struct vm_area_struct *pvma)
{struct anon_vma_chain *avc;struct anon_vma *anon_vma;int error;/* 1. 如果父进程的 VMA 没有 anon_vma，说明它可能不是匿名可写映射，无需处理。 */if (!pvma->anon_vma)return 0;/* 2. 清除子进程 VMA 原有的 anon_vma 指针。我们准备复用或重新分配。 */vma->anon_vma = NULL;/** 3. 【核心：继承】将子进程的 VMA 链接到父进程 VMA 所关联的 *所有* anon_vma 上。*    这样，当内核需要查找映射了某个物理页的所有 VMA 时，它可以通过父进程 VMA 的 anon_vma*    找到父进程的 VMA *和* 子进程的 VMA，即使这些页当前是共享的（COW 前）。*/error = anon_vma_clone(vma, pvma);if (error)return error;/* 4. 如果 anon_vma_clone 成功复用了现有的 anon_vma，则无需创建新的，直接返回。 */if (vma->anon_vma)return 0;/* 5. 【核心：创建】为子进程创建一个 *新的* anon_vma。*    这个新的 anon_vma 将专门用于存放子进程 *新写入* 的、被 COW 分离出来的页面。*/anon_vma = anon_vma_alloc(); // 分配 anon_vma 结构if (!anon_vma)goto out_error;avc = anon_vma_chain_alloc(GFP_KERNEL); // 分配 anon_vma_chain 结构if (!avc)goto out_error_free_anon_vma;/** 6. 【构建树结构】设置新 anon_vma 的层级关系。*    - root: 指向父进程 anon_vma 的根。整个树共享同一个根锁。*    - parent: 直接指向父进程的 anon_vma。形成父子关系。*/anon_vma->root = pvma->anon_vma->root;anon_vma->parent = pvma->anon_vma;/** 7. 【引用计数】增加根 anon_vma 的引用计数。*    因为这个新创建的 anon_vma 的锁依赖于根节点的锁，所以必须确保根节点不会被提前释放。*/get_anon_vma(anon_vma->root);/* 8. 【标记】将这个新创建的 anon_vma 关联到子进程的 VMA 上。*    这意味着，当子进程写入并触发 COW 时，新分配的页面将被归入这个 anon_vma 的管理之下。*/vma->anon_vma = anon_vma;/* 9. 【链接】执行实际的链接操作。这会：*    - 获取 anon_vma 的写锁（实际是 root->rwsem）。*    - 将 avc 链接到 vma->anon_vma_node 链表。*    - 将 avc 链接到 anon_vma->rb_root（红黑树）或链表。*/anon_vma_lock_write(anon_vma);anon_vma_chain_link(vma, avc, anon_vma);/* 10. 【维护度数】增加父节点的“度数”（degree），表示它有一个新的子 anon_vma。 */anon_vma->parent->degree++;/* 11. 释放锁 */anon_vma_unlock_write(anon_vma);return 0; // 成功out_error_free_anon_vma:put_anon_vma(anon_vma); // 释放已分配的 anon_vmaout_error:unlink_anon_vmas(vma); // 回滚 anon_vma_clone 的操作，清理已链接的结构return -ENOMEM;
}

注意：anon_vma_clone这里会分配一个struct anon_vma_chain，把这个anon_vma_chain枢纽挂入子进程的VMA的anon_vma_chain链表中，同时把anon_vma_chain枢纽添加到属于父进程的anon_vma->rb_root的红黑树中，使子进程和父进程的VMA之间有一个联系的纽带。

AVC的作为主要就是为了建立父进程和子进程之间的联系。通过AVC父子进程枢纽，父进程可以找到子进程的VMA（因为AVC_父子进程枢纽 插入AV_p的红黑树中），而子进程也可以找到父进程的AV（因为AVC_父子进程枢纽 插入VMA_c的链表中），这对父子进程共享一个物理页的情况反向映射效率有很大帮助。

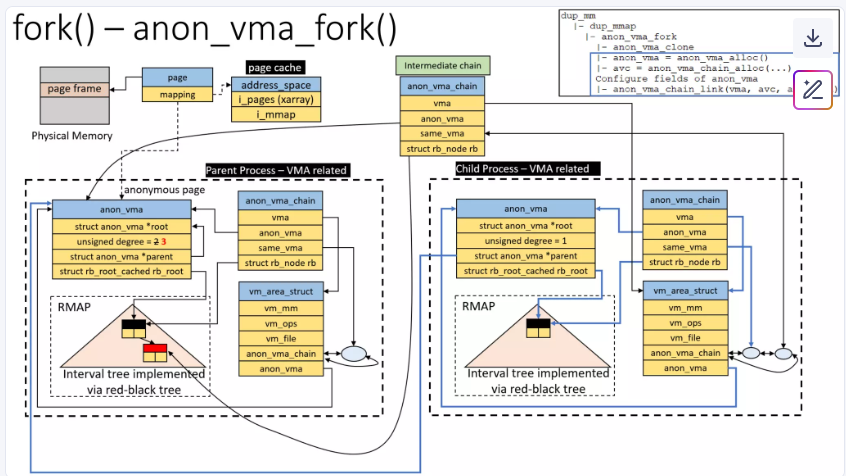

然后为子进程又分配一个 anon_vma 和 anon_vma_chain。

1.3 anon_vma_clone

anon_vma_clone 是 Linux 内核中用于维护匿名内存反向映射（reverse mapping, rmap）结构的关键函数。它负责将一个 VMA（源 VMA）所关联的所有 anon_vma “链接”到另一个 VMA（目标 VMA）上。这个机制对于实现写时复制（Copy-on-Write, COW）和高效地查找映射了某个物理页的所有虚拟地址至关重要。

anon_vma_clone 的主要目标是：
复制匿名映射关系：让目标 VMA（dst）能够“看到”源 VMA（src）所关联的所有 anon_vma。
优化反向映射树结构：在特定场景下（主要是 fork），尝试复用现有的 anon_vma，以防止反向映射树退化成无限增长的线性链，从而优化内存使用和查找性能。

int anon_vma_clone(struct vm_area_struct *dst, struct vm_area_struct *src)
{struct anon_vma_chain *avc, *pavc;struct anon_vma *root = NULL; // 用于管理锁的根节点// 1. 逆向遍历源 VMA (src) 的所有 anon_vma_chain。//    逆向遍历是为了优先处理树中更底层（更具体）的 anon_vma，//    这对于复用策略至关重要（优先考虑“空闲”的底层节点）。list_for_each_entry_reverse(pavc, &src->anon_vma_chain, same_vma) {struct anon_vma *anon_vma;// 2. 为新的链接分配 anon_vma_chain 结构。avc = anon_vma_chain_alloc(GFP_NOWAIT | __GFP_NOWARN);if (unlikely(!avc)) {unlock_anon_vma_root(root);root = NULL;avc = anon_vma_chain_alloc(GFP_KERNEL);if (!avc)goto enomem_failure;}anon_vma = pavc->anon_vma; // 获取当前要链接的 anon_vma// 3. 获取该 anon_vma 所属树的根节点锁。//    lock_anon_vma_root 会处理锁的嵌套和升级。root = lock_anon_vma_root(root, anon_vma);// 4. 执行实际的链接操作。/* * 设置新的avc->vma指向子进程的vma* 设置新的avc->anon_vma指向父进程anon_vma_chain结点指向的anon_vma(这个anon_vma不一定属于父进程)* 将新的avc->same_vma加入到子进程的anon_vma_chain链表头部* 将新的avc->rb加入到父进程anon_vma_chain结点指向的anon_vma*/anon_vma_chain_link(dst, avc, anon_vma);// 5. 【核心优化】尝试复用符合条件的 anon_vma。if (!dst->anon_vma && src->anon_vma &&anon_vma != src->anon_vma && anon_vma->degree < 2) {dst->anon_vma = anon_vma; // 将复用的 anon_vma 作为 dst 的主 anon_vma}// 注意：这里没有 break，即使复用了，也会继续链接其他 anon_vma（但 dst->anon_vma 不会再改变）}// 6. 如果通过复用设置了一个主 anon_vma，增加其度数（因为它现在是某个 dst 的主节点）。if (dst->anon_vma)dst->anon_vma->degree++;// 7. 释放之前获取的所有锁。unlock_anon_vma_root(root);return 0; // 成功enomem_failure:// 8. 内存分配失败的错误处理。dst->anon_vma = NULL; // 清除可能被设置的 anon_vma，防止 unlink 时错误递减 degreeunlink_anon_vmas(dst); // 回滚所有已建立的链接，清理资源return -ENOMEM;
}

anon_vma_clone：
（1）遍历父进程VMA中的anon_vma_chain链表寻找anon_vma_chain实例，这里称这个实例为pavc；
（2）分配一个新的anon_vma_chain数据结构，这里称为anon_vma_chain枢纽；
（3）通过pavc找到父进程VMA中的anon_vma；
（4）把这个anon_vma_chain枢纽挂入子进程的VMA的anon_vma_chain链表中，同时把anon_vma_chain枢纽添加到属于父进程的anon_vma->rb_root的红黑树中，使子进程和父进程的VMA之间有一个联系的纽带。

		 /* * 设置新的avc->vma指向子进程的vma* 设置新的avc->anon_vma指向父进程anon_vma_chain结点指向的anon_vma(这个anon_vma不一定属于父进程)* 将新的avc->same_vma加入到子进程的anon_vma_chain链表头部* 将新的avc->rb加入到父进程anon_vma_chain结点指向的anon_vma*/anon_vma_chain_link(dst, avc, anon_vma);

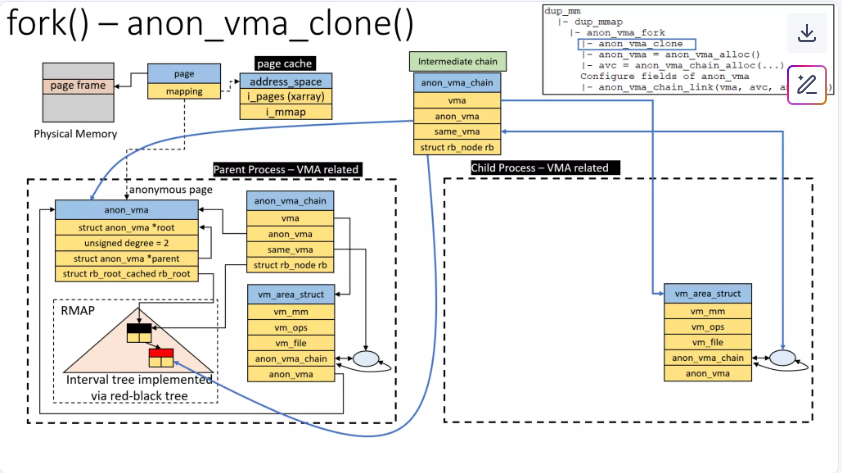

如下图所示：

anon_vma 复用

这是 anon_vma_clone 最精妙的部分。其目的是防止在频繁 fork 的场景下，反向映射树变得过深和低效。

关键的部分是检查是否可以复用现有的anon_vma。注释中提到，当dst->anon_vma为NULL且src->anon_vma非空时，函数会尝试找到一个已有的anon_vma来复用，条件是该anon_vma的degree小于2，即没有VMA且只有一个子anon_vma。这可以防止anon_vma层次结构退化为无限链表。但不会复用父anon_vma，因为根anon_vma有自引用且至少有一个子节点。

（1）尝试复用 anon_vma：

		if (!dst->anon_vma && src->anon_vma &&anon_vma != src->anon_vma && anon_vma->degree < 2)dst->anon_vma = anon_vma;

条件说明：
dst->anon_vma 为 NULL：dst 是新 VMA，尚未分配自己的 anon_vma。（说明这是fork的情况）
src->anon_vma 非空：src 有有效的 anon_vma。（即源VMA有anon_vma）
anon_vma != src->anon_vma：，并且当前遍历到的anon_vma不是src->anon_vma（避免选择父进程的anon_vma）
anon_vma->degree < 2：且这个anon_vma的degree小于2（意味着它没有关联的VMA并且只有一个子anon_vma）
如果满足条件，则将dst->anon_vma设置为这个anon_vma。

复用目的：
避免为每个 fork 创建新的 anon_vma，减少内存开销。
防止 anon_vma 层级退化为无限链表（如 A -> B -> C -> …）。

复用 anon_vma 的条件
degree < 2：只有当 anon_vma 的 degree 小于 2 时才会被复用。这意味着：
（1）该 anon_vma 当前没有关联的 VMA（degree == 0 )。
（2）或者它只有一个子anon_vma （degree == 1）
避免复用根 anon_vma：根 anon_vma 有自引用（root->root = root）且至少有一个子节点，因此不会被复用。

关于重用anon_vma的条件解释：

• 在fork时（dst->anon_vma为NULL且src->anon_vma存在），我们尝试找到一个可以重用的anon_vma。这个anon_vma必须不是src->anon_vma（因为src->anon_vma是父进程的，我们不能直接重用父进程的anon_vma，否则第一个子进程会一直重用，导致后续无法再重用），并且它的degree小于2（即没有VMA关联，只有一个子anon_vma）。这样的anon_vma可以被视为空闲的，可以重用，从而避免创建新的anon_vma，减少层次深度。
• 根anon_vma永远不会被重用，因为它有自引用（parent指向自己）并且至少有一个子节点（degree>=1，实际上通常大于1，因为至少有一个子进程）。
  这个重用的目的是防止在持续fork的情况下，anon_vma层次结构退化为长链。通过重用符合条件的anon_vma，可以保持层次结构的宽度，减少反向映射（rmap）遍历的深度，提高性能。
  注意：在遍历过程中，可能会为dst添加多个anon_vma_chain（因为源VMA可能关联多个anon_vma），但dst->anon_vma只设置一次（重用的那个）。
  最后，如果重用了anon_vma，则增加其degree（因为现在这个anon_vma被dst->anon_vma引用了，所以它的子节点数增加）。

（2）degree

	if (dst->anon_vma)dst->anon_vma->degree++;

遍历结束后，如果已经为dst->anon_vma设置了一个anon_vma（即重用了某个anon_vma），则增加该anon_vma的degree（引用计数）。

degree 含义：统计子 anon_vma 数量（非 VMA 数量），直接影响反向映射查找的效率：
（1）degree 越小，说明该 anon_vma 的关联链表越短，查找速度越快。
（2）复用低 degree 的 anon_vma 可以减少链表遍历时间。

1.4 示例

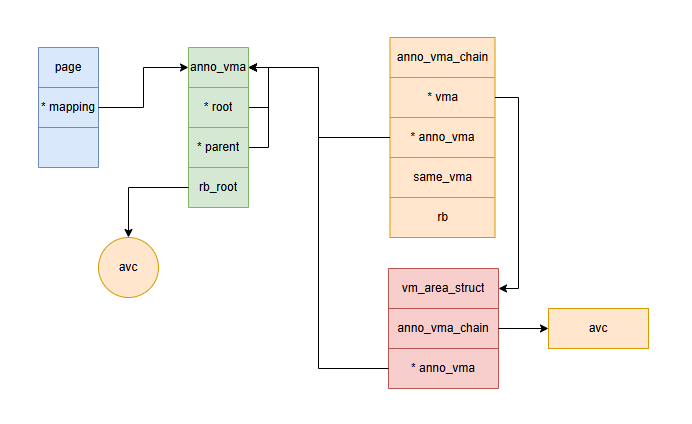

（1）进程被创建时，如下图所示：

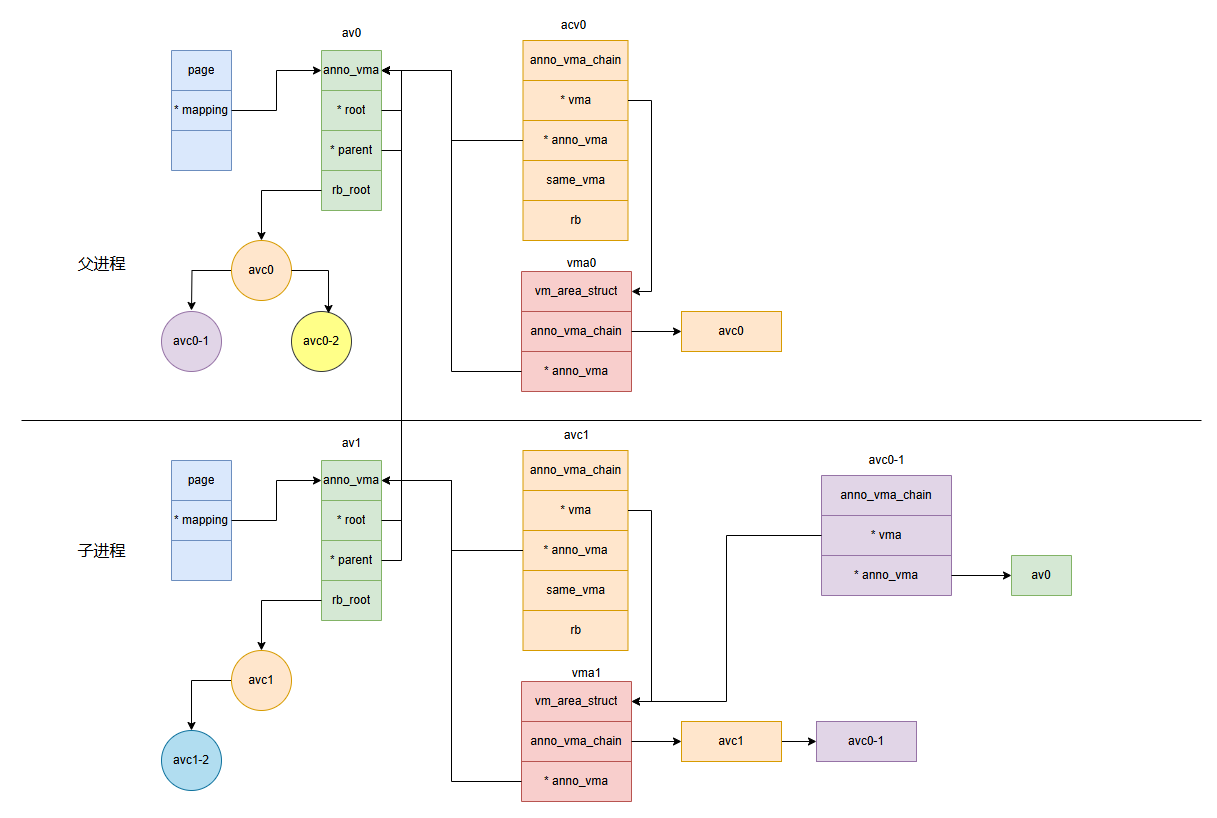

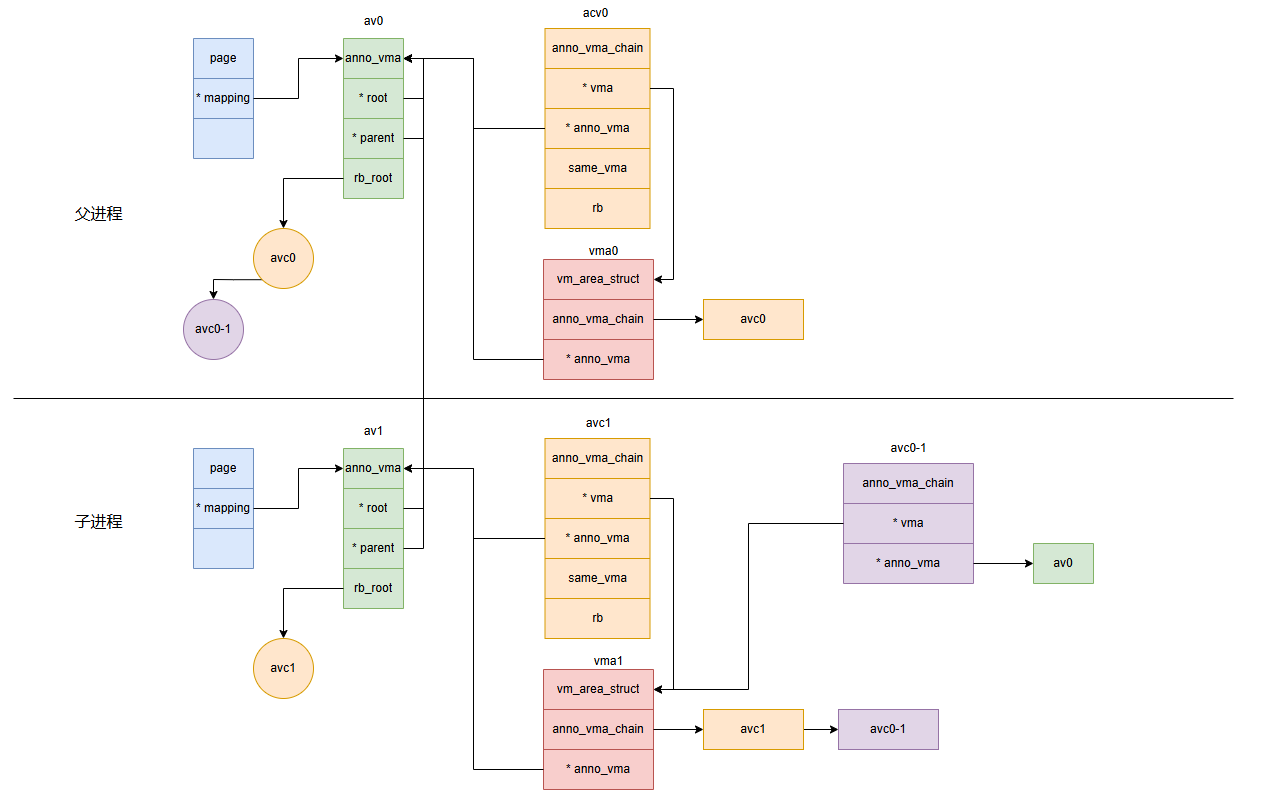

（2）父进程fork子进程，如下图所示：

父进程fork子进程时，会给子进程分配自己的struct anon_vma av1、 struct anon_vma_chain avc1和struct vm_area_struct vma1。
为了建立和父进程的联系，然后还会分配一个struct anon_vma_chain avc0-1，它是一个桥梁，连接了父子进程。通过这个桥梁，父进程可以找到子进程的vma1（因为avc0-1插入av0的红黑树中），而子进程也可以找到父进程的av0（因为avc0-1插入vma1的链表中）。

当然，自己的anon_vma也需要创建。在上图中，av1就是子进程的anon_vma，同时分配一个avc1来连接该子进程的vma1和av1，并调用anon_vma_chain_link函数将avc1插入vma1的链表和av1的红黑树中。

父进程也会创建其他新的子进程，新创建的子进程的层次和vma1、av1的类似，这里就不描述了。不过需要注意的是：父进程每创建一个子进程，av0的红黑树中会增加每一个起“桥梁”作用的avc，以此连接到子进程的vma。

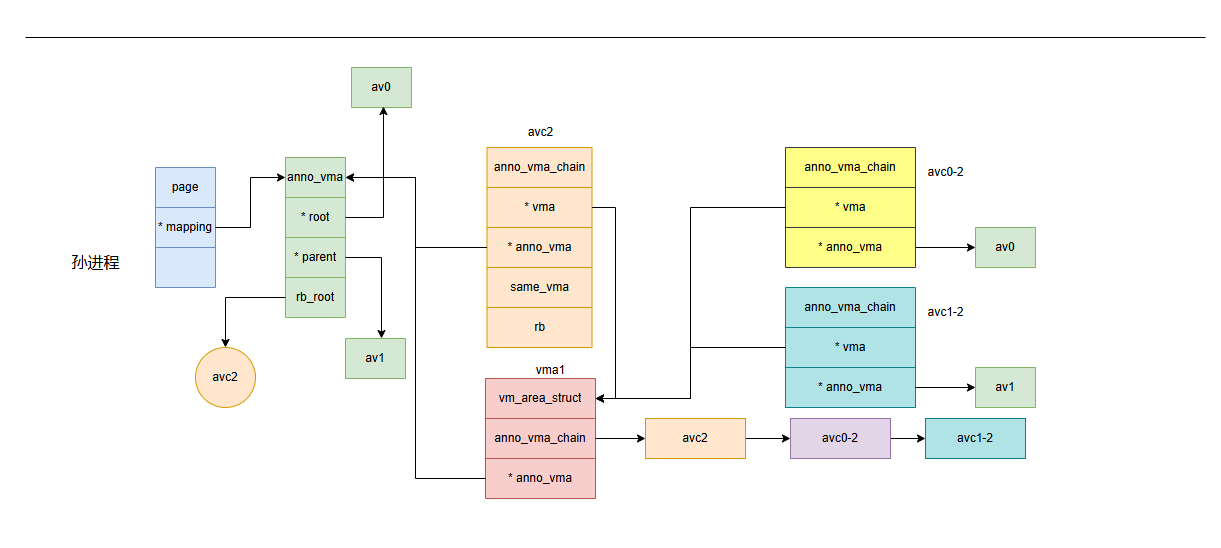

（3）子进程fork孙进程，如下图所示：


在fork的时候，我们进行VMA的拷贝：即分配vma2并以vma1为原型copy到vma2中。Copy是沿着vma1的avc链表进行的，该链表有两个元素：avc1和 avc_0-1，分别和父进程A和子进程B的AV关联。因此，在孙进程C中，我们会分配avc0-2和avc1-2两个avc，并建立level 2层和level 0层以及level 1层之间的关系。

同样的，自己level的anon_vma也需要创建。在上图中，av2就是孙进程C的anon_vma，同时分配一个avc2来连接该孙进程的vma2和av2，并调用anon_vma_chain_link函数将avc2插入vma2的链表和av2的红黑树中。

av2中的root指向root av，也就是进程A的av。Parent成员指向其B进程（C的父进程）的av。通过Parent这样的指针，不同level的av建立了父子关系，而通过root指针，每一个level的av都可以寻找找到root av。

二、子进程发生写时复制COW

Linux fork写时复制请参考：Linux fork 写时复制

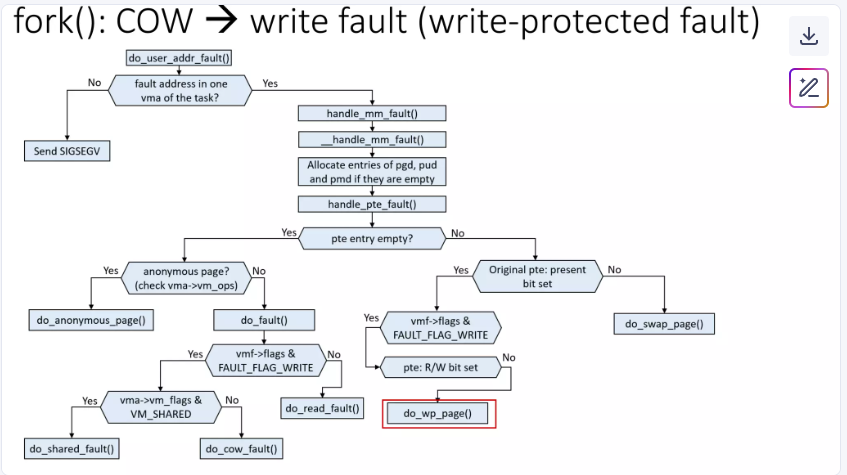

handle_mm_fault()-->__handle_mm_fault()-->handle_pte_fault(){if (vmf->flags & FAULT_FLAG_WRITE) {if (!pte_write(entry))return do_wp_page(vmf);entry = pte_mkdirty(entry);}}

2.1 wp_page_copy

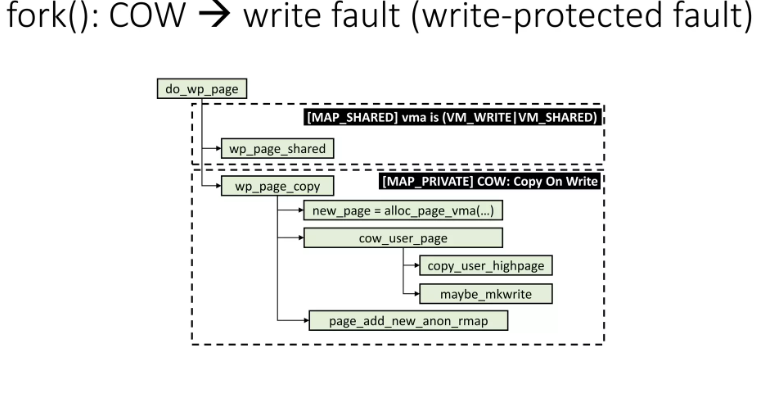

do_wp_page()-->wp_page_copy()-->page_add_new_anon_rmap()

wp_page_copy函数是 Linux 内核中处理写时复制（Copy-On-Write, COW）的核心逻辑，当进程尝试写入一个共享的匿名页时触发。主要完成以下任务：
分配新物理页：复制旧页内容到新页。
更新页表项：将新页映射到触发缺页的虚拟地址。
管理反向映射（rmap）：维护新/旧页的映射关系。

2.2 page_add_new_anon_rmap

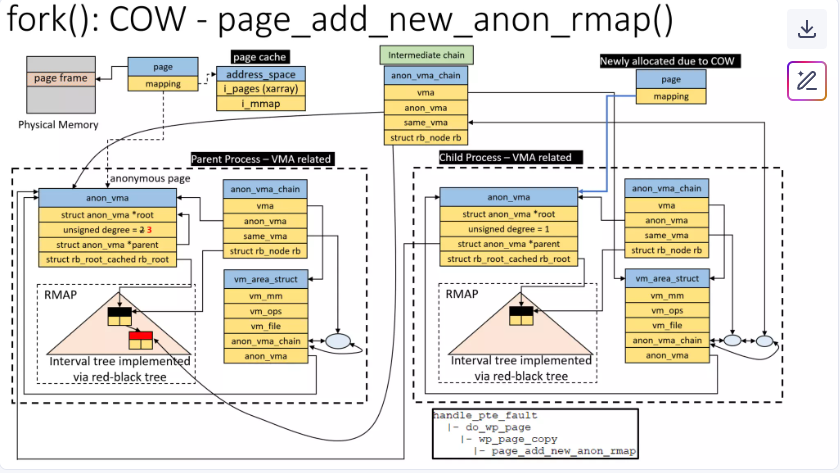

page_add_new_anon_rmap 函数的作用是：为一个全新的匿名页面（通常是通过 wp_page_copy 分配的 COW 页面）建立反向映射（reverse mapping, rmap）。

它将一个物理页面（struct page）与一个虚拟内存区域（VMA）和一个虚拟地址（address）关联起来，使得内核在后续需要查找“哪些进程的哪些虚拟地址映射了这个物理页面”时，能够快速找到。

函数名中的 new 和注释都强调了这一点：此函数必须且只能用于刚刚分配、尚未建立任何映射的“新”页面。

/*** page_add_new_anon_rmap - add pte mapping to a new anonymous page* @page:	the page to add the mapping to* @vma:	the vm area in which the mapping is added* @address:	the user virtual address mapped* @compound:	charge the page as compound or small page** Same as page_add_anon_rmap but must only be called on *new* pages.* This means the inc-and-test can be bypassed.* Page does not have to be locked.*/
void page_add_new_anon_rmap(struct page *page,struct vm_area_struct *vma, unsigned long address, bool compound)
{int nr = compound ? thp_nr_pages(page) : 1; // 1. 计算页数VM_BUG_ON_VMA(address < vma->vm_start || address >= vma->vm_end, vma); // 2. 地址范围检查__SetPageSwapBacked(page); // 3. 设置交换支持标志if (compound) {// 4a. 处理复合页 (Compound Page / THP)VM_BUG_ON_PAGE(!PageTransHuge(page), page); // 确保确实是透明大页/* increment count (starts at -1) */atomic_set(compound_mapcount_ptr(page), 0); // 直接设置复合页的 _mapcount 为 0if (hpage_pincount_available(page))atomic_set(compound_pincount_ptr(page), 0); // 初始化 pincount (如果可用)__mod_lruvec_page_state(page, NR_ANON_THPS, nr); // 5a. 更新 LRU 统计：匿名大页数} else {// 4b. 处理小页 (Small Page)/* Anon THP always mapped first with PMD */VM_BUG_ON_PAGE(PageTransCompound(page), page); // 确保不是复合页/* increment count (starts at -1) */atomic_set(&page->_mapcount, 0); // 直接设置小页的 _mapcount 为 0}__mod_lruvec_page_state(page, NR_ANON_MAPPED, nr); // 5b. 更新 LRU 统计：匿名映射页数__page_set_anon_rmap(page, vma, address, 1); // 6. 核心：建立反向映射链
}

__page_set_anon_rmap这是函数的核心。
__page_set_anon_rmap(page, vma, address, 1) 调用底层函数，将 page 与 vma 和 address 关联起来。
它会利用 anon_vma 和 anon_vma_chain 结构，将这个映射关系添加到反向映射链中。这样，当未来需要查找映射了 page 的所有 VMA 时，就可以通过遍历这些链表来实现。

2.3 __page_set_anon_rmap

__page_set_anon_rmap 函数是建立匿名页面反向映射（rmap）的最底层核心操作。它的作用是将一个物理页面（struct page）与一个 anon_vma 结构关联起来，并设置页面的索引（index），从而完成反向映射链的最终建立。

/*** __page_set_anon_rmap - set up new anonymous rmap* @page:	Page or Hugepage to add to rmap* @vma:	VM area to add page to.* @address:	User virtual address of the mapping	* @exclusive:	the page is exclusively owned by the current process*/
static void __page_set_anon_rmap(struct page *page,struct vm_area_struct *vma, unsigned long address, int exclusive)
{struct anon_vma *anon_vma = vma->anon_vma; // 1. 获取 VMA 的 anon_vmaBUG_ON(!anon_vma); // 2. 断言检查：确保 anon_vma 存在if (PageAnon(page))return; // 3. 安全检查：如果页面已是匿名映射，直接返回/** 如果页面不是独占映射，则必须使用该 anon_vma 链中最“古老”的 anon_vma（root）。*/if (!exclusive)anon_vma = anon_vma->root; // 4. 选择正确的 anon_vma/** page_idle 操作会在 page->mapping 上进行无锁/乐观的 rmap 扫描。* 必须确保编译器不会将 anon_vma 和 PAGE_MAPPING_ANON 标识符的存储操作分开，* 否则 rmap 代码可能会将 mapping 误认为是 struct address_space 而导致崩溃。*/anon_vma = (void *) anon_vma + PAGE_MAPPING_ANON; // 5. 编码 anon_vma 指针WRITE_ONCE(page->mapping, (struct address_space *) anon_vma); // 6. 原子写入 mappingpage->index = linear_page_index(vma, address); // 7. 设置页面在线性映射中的索引
}

关键设计思想：
（1）匿名页标识的高效存储
mapping 字段复用：
普通文件页的 page->mapping 指向 address_space。
匿名页通过 PAGE_MAPPING_ANON 标志位和指针编码，节省一个专用字段。

page->mapping 字段在文件页中指向 struct address_space（用于文件反向映射）。
在匿名页中，它被复用来存储指向 anon_vma 的指针。

（2）独占 vs 非独占映射优化

场景	使用的 anon_vma	目的
独占映射	当前 VMA 的 anon_vma	减少反向映射遍历深度（子进程独立管理 COW 页）。
非独占映射	anon_vma->root	确保共享进程（如共享内存）能通过最老 anon_vma 找到所有映射的页。

选择正确的 anon_vma (关键逻辑)：
如果 exclusive 为 true：使用 vma->anon_vma 本身。这通常用于新分配的页面或 COW 页面，其 anon_vma 是专门为这个 VMA 创建的，可以精确地指向它。

如果 exclusive 为 false：使用 anon_vma->root。root 是 anon_vma 链中最“古老”的那个 anon_vma（通常是父进程创建的）。为什么：
（1）当多个进程通过 fork 共享页面时，它们的 anon_vma 链最终都指向同一个 root。
（2）为了确保反向映射查找的一致性和完整性，所有共享该页面的进程都必须链接到同一个 anon_vma（即 root）。这样，当需要查找所有映射时，遍历 root 的 same_anon_vma 链表就能找到所有相关的 VMA。
（3）如果不这样做，每个进程都链接到自己的 anon_vma，那么查找就会遗漏其他进程的映射。
