如何在AD中快速定位器件？J+C

一，原理图中查找器件

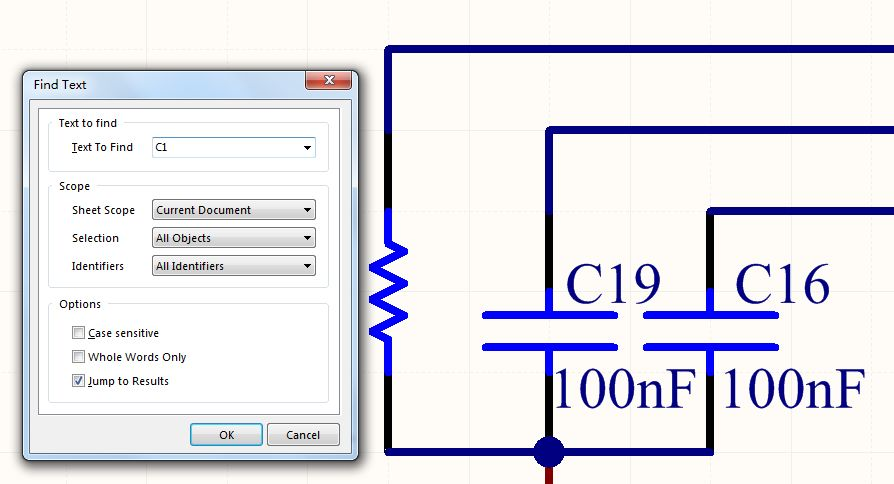

方法一：Ctrl+F

这也是大多数人使用的方法，和Windows快捷键一样，通过查找文本来找到需要的器件。

这种方法的缺点是查找时必须打开所有的图纸，否则找不到。

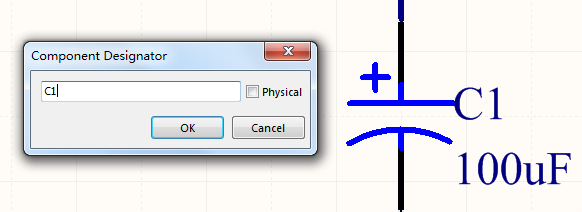

方法二：J+C

跳转到器件，对AD比较熟悉的工程师都会用这种方法。优点是快捷，且定位时会自动打开目标原理图。

注意，方法一和二只是跳转到器件视图，并未选中器件。

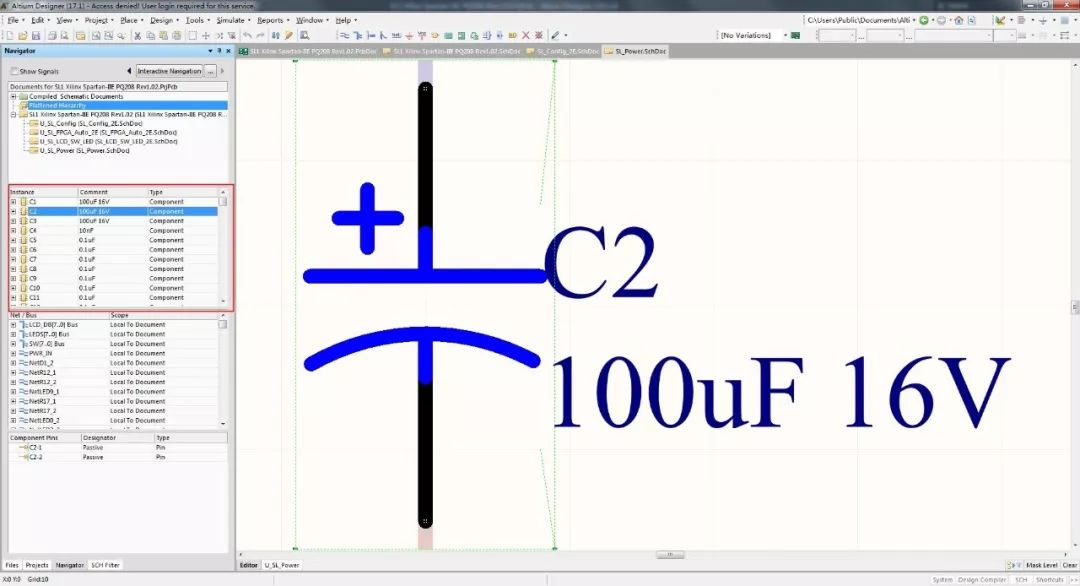

方法三：使用Navigator导航面板

这种方式可以从全局的角度查找需要的器件，且支持选中、缩放等设置。

首先需要在AD右下角的Design Compiler菜单中打开Navigator面板。编译整个工程。在Navigator面板中可以以单张图纸或者整个工程(Flattened Hierachy)的方式查看器件（或者网络）。点击器件后，AD会自动打开相应的图纸并跳转、缩放该器件。

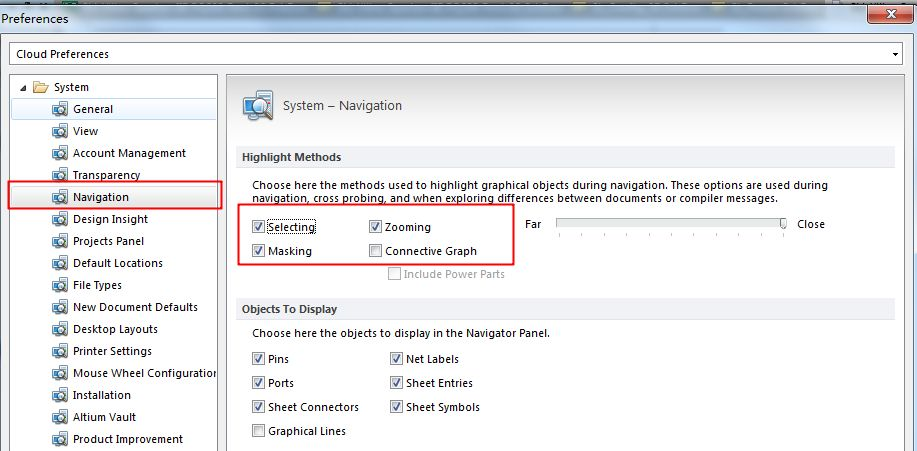

用Navigator面板定位的器件是可以“选中”的。只须在Preference中面板进行相应的配置：

二，PCB中查找器件

方法一：J+C

和原理图中的快捷键一样。确定后鼠标会自动定位到目标器件。

需要的注意的是PCB中的JC操作不带缩放(Zooming)和屏蔽(Mask)效果。

因此查找前可以将视图放大，否则可能看不清查找后的效果。

同样的，JC只是跳转到器件，并未“选中”器件。

方法二：工具栏上的搜索框

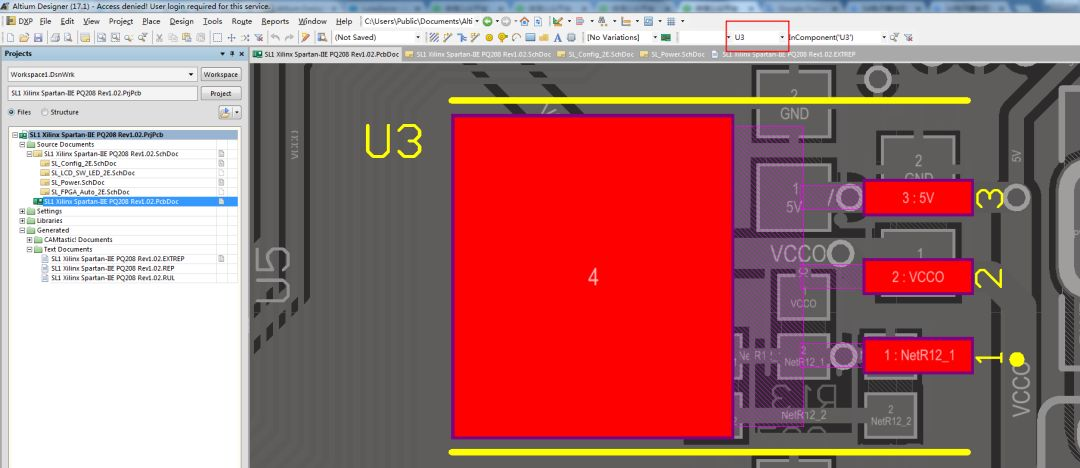

在工具栏上有一处不显眼的输入框（Variant旁边），在里面输入目标器件的位号，会自动生成Query语句并跳转到对应器件。效果和用PCB Filter方式一致。支持Mask，Zoom。

方法三：使用PCB面板

首先在AD右下角的PCB菜单中打开PCB面板：

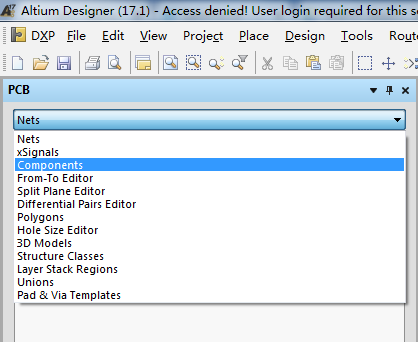

打开面板后，在下拉菜单中选择Component。当然，PCB面板还可以用来选中其他对象。

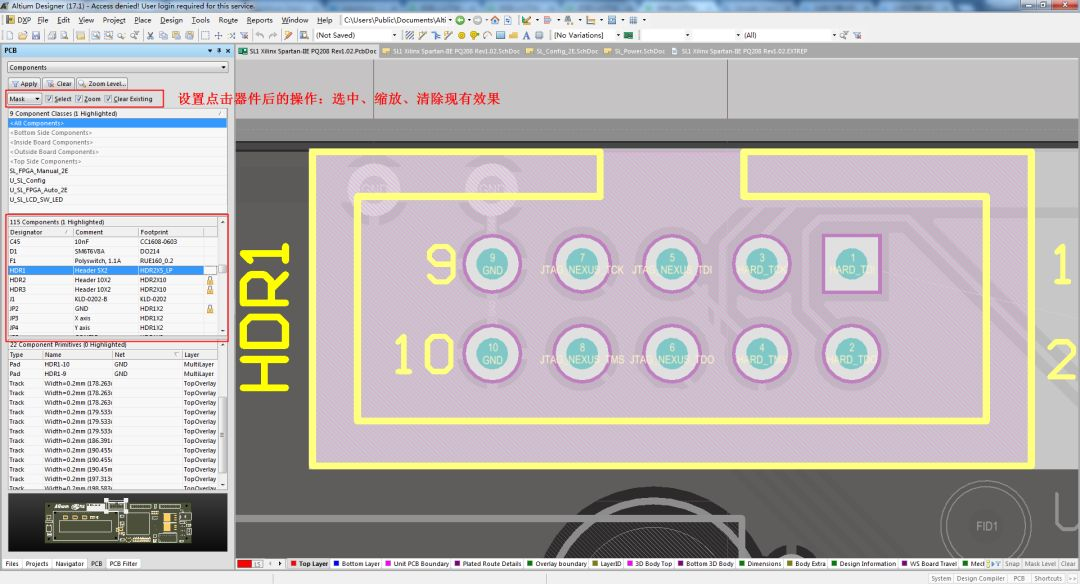

在PCB面板中点击需要查找的器件，AD会自动导航到目标器件，且可以手动设置选中、缩放、Mask等效果。

顺便提一下，清除Mask效果的快捷键是Shift+C。

AD18以后的版本中查找器件：

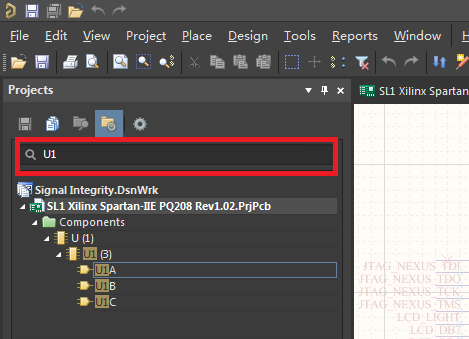

如果你用的是AD18，把上面这些操作都忘了吧... 看到工程面板上面多出个搜索框嘛？没错！只 要把你需要搜索的内容填进去，直接模糊搜索并列出结果。

如果你在原理图编辑器，双击器件后就会跳转到器件在原理图的位置；

如果你在PCB编辑器，双击期间后就会跳转到器件在PCB的位置，且自带Zoom, Mask效果。

该搜索框除了可以搜索器件，也可以搜索网 络、装配变量等工程中用到的要素。

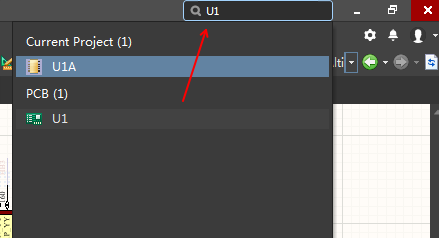

除了这个方法外，AD18右上角还多了一个 Search(搜索)对话框，直接在那里输入需要查 找的器件也可以进行快速定位。

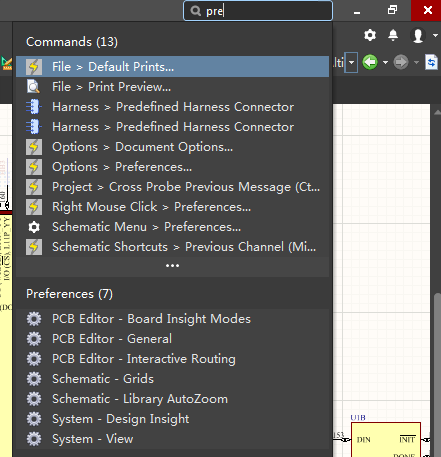

当然这个搜索框功能更强大，除了可以搜器 件，还可以搜命令、优选项等所有AD用到的对象，且可以直接单击执行。
