语义分割--Fcn

语义分割开山之作。Fcn（Fully Convolutional Networks for Semantic Segmentation）主要有两个贡献：

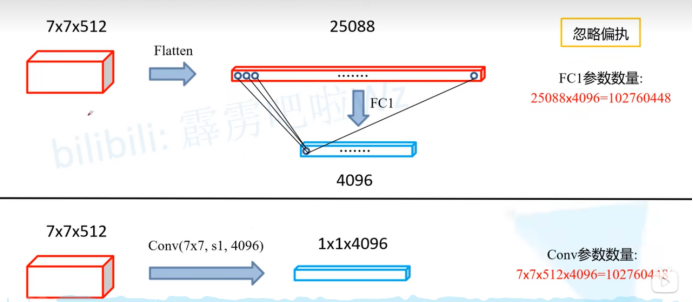

1利用卷积核代替了全连接层（这也是叫全卷积网络的原因），从而支持任何尺寸的图像输入，原文中叫 convolutionalization。如下图所示

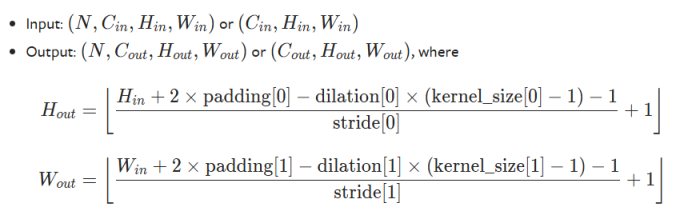

上面这个是分类网络常规操作，对卷积的结果进行展平(flatten),然后利用全连接层降维。输入channel height width分别是51277，展平得到125,088，再乘以全连接层250884096得到14096输出tensor，全连接层的参数250884096。在fcn中提出利用卷积替代全连接层，在下面利用409677的卷积核替代全连接层对输入的51277tensor进行卷积(stride=1,padding=0,dilation=1)，根据pytorchconv2d公式计算输出的尺寸：

Hout=1，Wout=1。因此得到了114096的tensor，输出的大小和全连接层一样，但维度多了一维。Fcn中用卷积层替代了全连接层，所以叫Fully Convolutional Networks。
为什么说如果一个神经网络里面只有卷积层，那么输入的图像大小是可以任意的。但是如果神经网络里不仅仅只有卷积层，还有全连接层，那么输入的图像的大小必须是固定的？
卷积层的参数和输入大小无关，它仅仅是一个卷积核在图像上滑动，不管输入图像多大都没关系。图像进行卷积时，因为每一个卷积核中的权值都是共享的，因此无论输入图像的尺寸多大，都可以按步长滑动做卷积，不同之处在于经过卷积运算，不同大小的输入图片所提取出的卷积特征的大小是不同的。
全连接层的参数与输入图像大小有关，因为它要把输入图像的所有像素点连接起来。在含有全连接层的神经网络中，假设输入的图像大小一样，那经过卷积得到特征的尺寸也都是相同的。如输入特征尺寸为 a×b，之后连接一个 1×c的全连接层，那么卷积层的输出与全连接层间的权值矩阵大小为 ( a × b ) × c。但如果输入与原图像大小不同，得到新的卷积输出为 a1b1。与之对应，卷积层的输出与全连接层间的权值矩阵大小应为 ( a1b1) × c。很明显，权值矩阵大小发生了变化，故而也就无法使用和训练了。
2.使用转置卷积进行上采样
使用卷积网络都会对图像尺寸进行缩小从而得到特征图。而语义分割是对每个像素进行分类，如果将卷积网络得到的特征图恢复到原始图像尺寸呢，fcn的做法是使用转置卷积进行上采样（使用双线性插值对转置卷积核参数进行初始化）。
文中提供了三种思路：

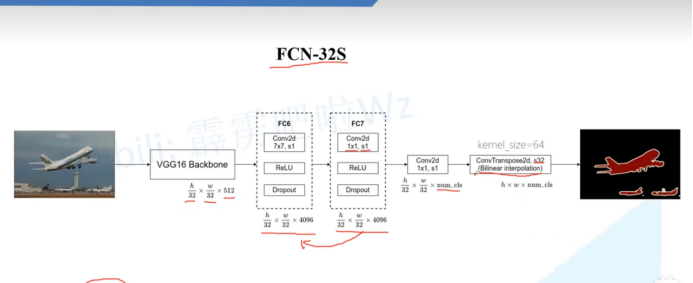

Fcn32s：直接对最后一层输出的特征图（相对于原图已经是32分之一了）上采样，所以非常简单暴力的方法对特征图上采样32倍，就恢复到了原图尺寸：

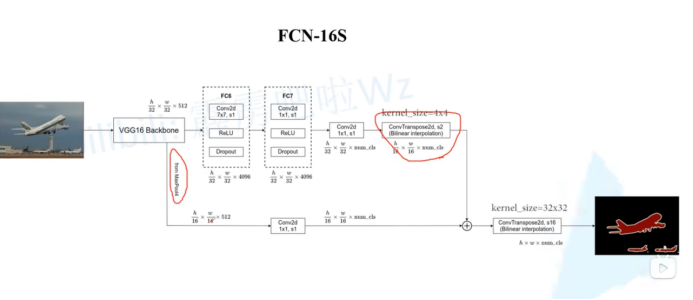

Fcn16s: 对最后一层输出的特征图上采样2倍恢复到16分之一的尺寸，再把前面卷积层16分之一的尺寸拿过来，两个相加（也就是下图红色标记的两部分），最后再上采样16倍恢复到原始图像的尺寸。这里叠加了之前的特征图，理论上效果会更好，实验结果也是如此。

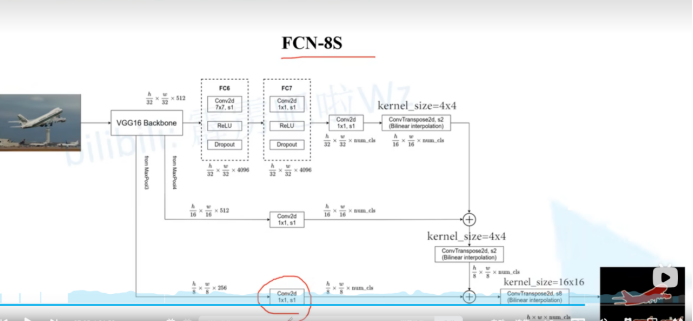

Fcn8s：和fcn16s相同，只不过利用了更多更大尺寸的特征图叠加，最后再进行上采样8倍恢复到原图尺寸。

注意这里11的卷积核，它的channel是num_cls（也就是分类数量）。11的卷积核不会改变图像尺寸，但会改变channel或者维度。
