智能手表项目：原理图

news 2025/11/16 16:23:39

STM32F103C8T6最小

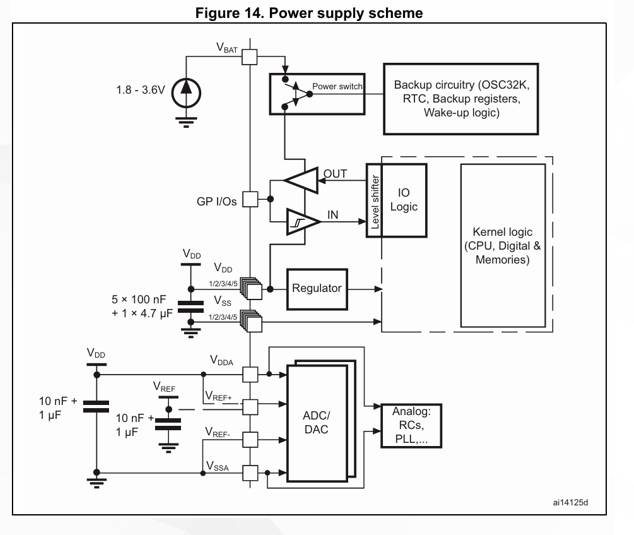

单片机（MCU）系统电源及退耦电容相关电路原理

退耦电容滤除杂波的工作原理

杂波产生的原因：

  1. 电路切换：MCU 内数字电路（如逻辑门）高低电平快速切换，引发瞬间大电流变化，在电源 - 地间产生高频杂波 。
  2. 其他器件影响：继电器、电机等感性负载开关时，反电动势会以高频噪声耦合到电源线；开关电源里，开关管高频通断也会产生高频干扰进入电源系统 。

退耦电容滤除杂波的具体过程

利用电容通交流、隔直流特性，把电源线上高频杂波旁路到地，让 MCU 等电路获得更纯净电源，保证系统稳定工作

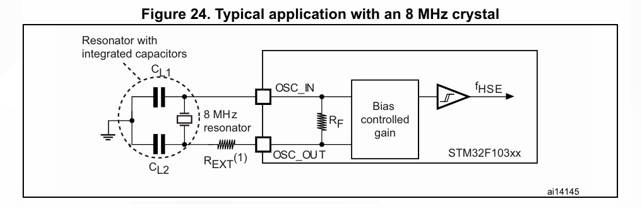

HSE

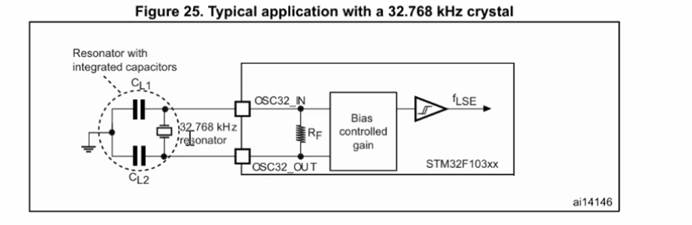

LSE

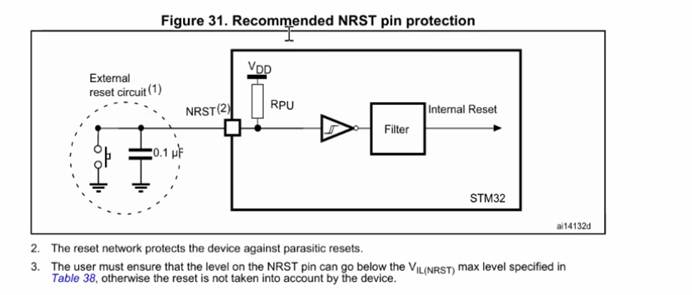

复位电路

原理图：

http://www.dtcms.com/a/312363.html
