0.我要做什么？

用OpenCV启动摄像头后，在预览界面用鼠标点击两点，画一条线。

1.初步方案或待解决的问题

本文依然是原型阶段，使用Python版的OpenCV。
画线的工作可以使用cv2.line方法；
鼠标事件使用setMouseCallback回调，监听左键下落事件。
整个流程简单描述为：
开始—监听鼠标—摄像头启动—记录鼠标左键按下的坐标—满足两点坐标，进行画线

2.函数介绍

2.1 cv2.line()

画线操作在图像处理中属于必备技能，函数原型如下：

cv2.line(img, pt1, pt2, color, thickness=None, lineType=None, shift=None)

参数说明如下：

参数	类型	描述	默认值
img	ndarray	要在其上绘制直线的目标图像（numpy 数组）	无
pt1	tuple	直线起点坐标 (x1, y1)	无
pt2	tuple	直线终点坐标 (x2, y2)	无
color	tuple	直线颜色 (B, G, R) 格式	无
thickness	int	直线宽度（像素）	1
lineType	int	直线类型： - `cv2.LINE_4`: 4-connected 线 - `cv2.LINE_8`: 8-connected 线 - `cv2.LINE_AA`: 抗锯齿线	`cv2.LINE_8`
shift	int	坐标点的小数位数	0

使用方法，咱举个栗子：

import cv2
import numpy as np# 创建空白图像
image = np.zeros((400, 600, 3), dtype=np.uint8)# 水平红线（起点(100,200)，终点(500,200)）
cv2.line(image, (100, 200), (500, 200), (0, 0, 255), 2)# 垂直线（起点(300,100)，终点(300,300)）
cv2.line(image, (300, 100), (300, 300), (0, 255, 0), 3)# 对角线（蓝色，抗锯齿）
cv2.line(image, (100, 100), (500, 300), (255, 0, 0), 2, cv2.LINE_AA)# 显示结果
cv2.imshow('Lines Example', image)
cv2.waitKey(0)
cv2.destroyAllWindows()

需要注意：

坐标系统：

原点在左上角 (0, 0)
坐标使用整数元组 (x, y)
x 轴向右递增
y 轴向下递增

颜色表示：

使用 BGR 格式（不是常见的 RGB）
每个通道值在 0-255 范围内，比如(0, 0, 255) 表示红色

线型选择：

LINE_4：4-connected 线（快速绘制，锯齿明显）
LINE_8：8-connected 线（默认，效果较好）
LINE_AA：抗锯齿线（平滑效果，但计算量稍大）

2.2 cv2.setMouseCallback()

该方法用来处理鼠标的回调，它的函数原型如下：

cv2.setMouseCallback(windowName, onMouse, userdata=None)

参数说明：

windowName (str): 目标窗口名称。需与 cv2.namedWindow() 或 cv2.imshow() 的窗口名严格一致。
onMouse (function):️ 鼠标回调函数，需按固定格式定义：
def onMouse(event, x, y, flags, userdata): ...
userdata (可选): 向回调函数传递额外数据（如图像对象、类实例等），类型为 void*（Python中用 None 或对象）。

2.3 回调函数onMouse()

监听鼠标事件的回调函数，需要开发者自己定义，原型如下：

def onMouse(event, x, y, flags, userdata):

参数说明：

event (int): 鼠标事件类型，常用值如下：

事件类型	值	说明
`cv2.EVENT_MOUSEMOVE`	0	鼠标移动
`cv2.EVENT_LBUTTONDOWN`	1	左键按下
`cv2.EVENT_LBUTTONUP`	4	左键释放
`cv2.EVENT_RBUTTONDOWN`	2	右键按下
`cv2.EVENT_LBUTTONDBLCLK`	7	左键双击
`cv2.EVENT_MOUSEWHEEL`	10	滚轮滚动

x, y (int): 鼠标在图像坐标系中的坐标。
flags (int): 组合状态标志，常用值如下：

标志位	值	说明
`cv2.EVENT_FLAG_LBUTTON`	1	左键拖拽中
`cv2.EVENT_FLAG_CTRLKEY`	8	按下 Ctrl 键
`cv2.EVENT_FLAG_SHIFTKEY`	16	按下 Shift 键

userdata: 接收 setMouseCallback 传递的额外数据。

3.代码实现

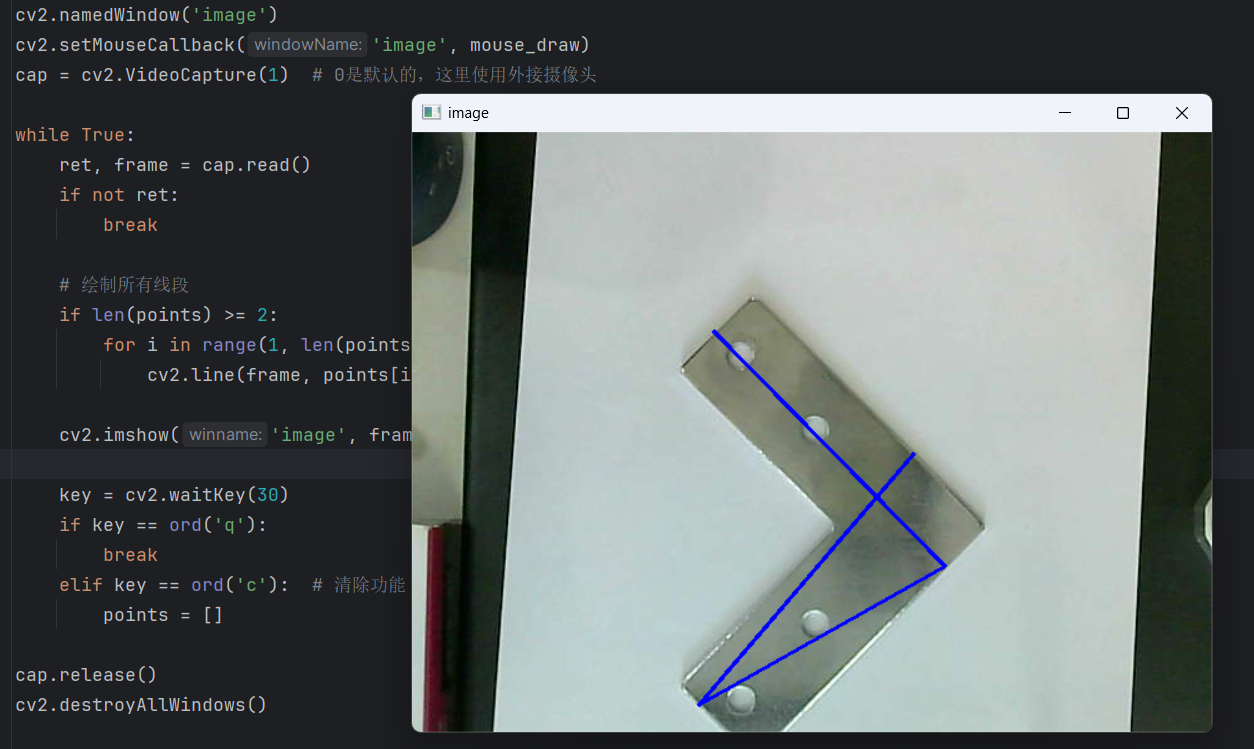

import cv2points = []  # 存储坐标点def mouse_draw(event, x, y, flags, param):global pointsif event == cv2.EVENT_LBUTTONDOWN:points.append((x, y))  # 添加当前点到列表cv2.namedWindow('image')
cv2.setMouseCallback('image', mouse_draw)
cap = cv2.VideoCapture(1)  # 0是默认的，这里使用外接摄像头while True:ret, frame = cap.read()if not ret:break# 绘制所有线段if len(points) >= 2:for i in range(1, len(points)):cv2.line(frame, points[i - 1], points[i], (255, 0, 0), 2)cv2.imshow('image', frame)key = cv2.waitKey(30)if key == ord('q'):breakelif key == ord('c'):  # 清除功能points = []cap.release()
cv2.destroyAllWindows()
