Qt大数据监控平台

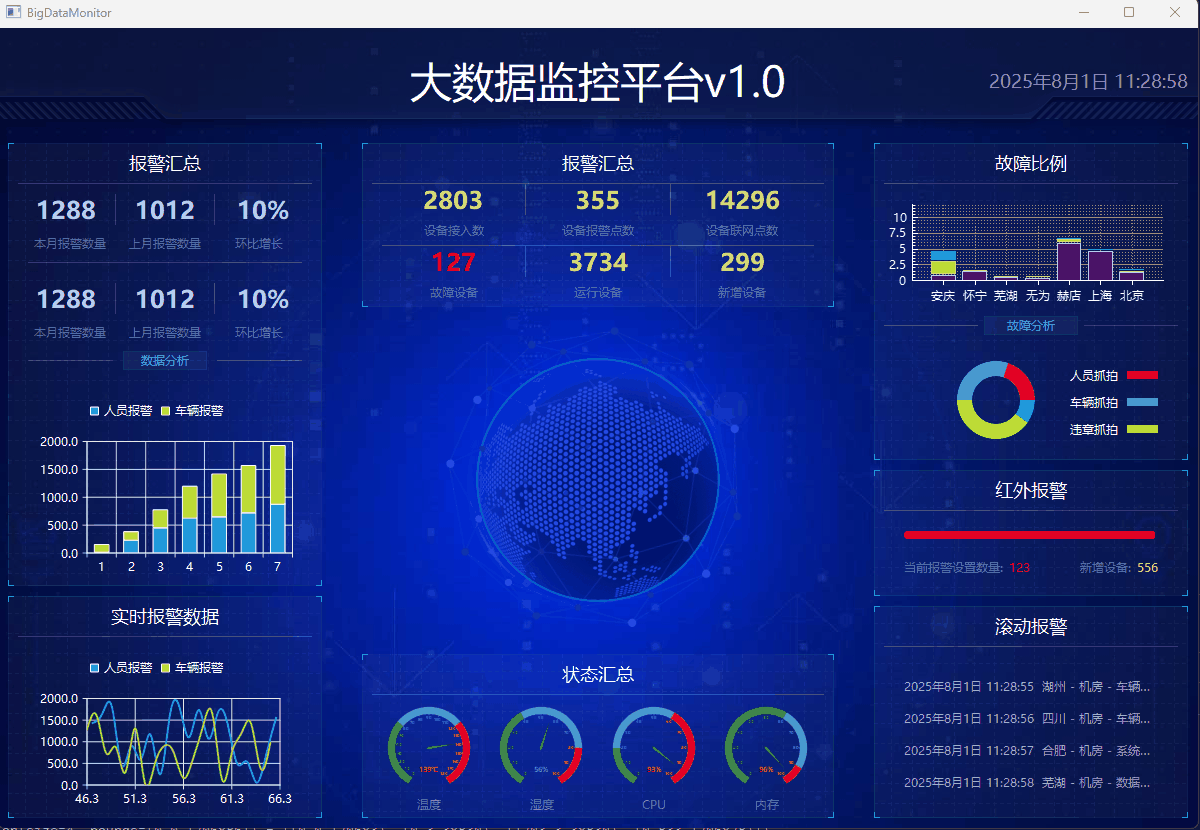

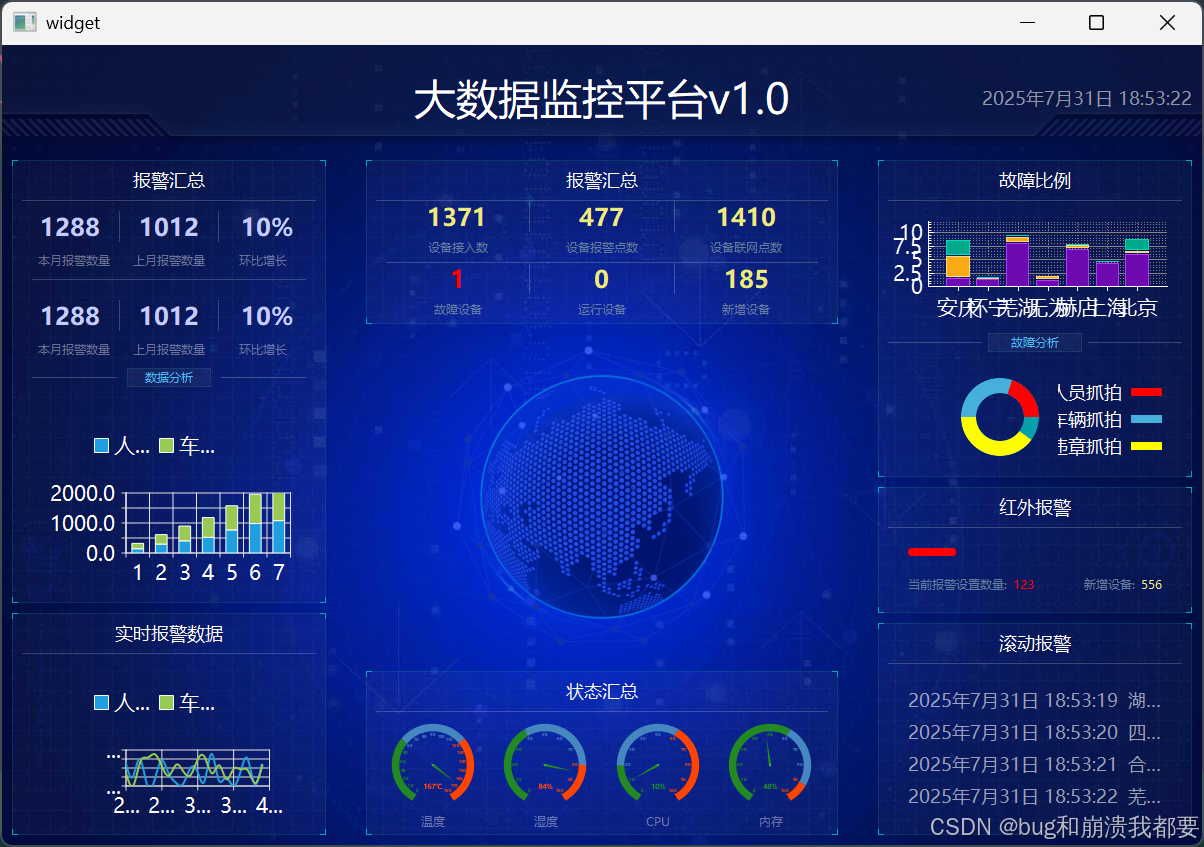

使用QCustomPlot绘制的大数据监控平台模板

这是一个基于Qt的大数据监控系统，主要包含多个可视化组件。我将从核心代码、亮点代码和功能介绍三个方面进行分析。

功能详细介绍

1. 圆形仪表盘组件

• 功能：显示温度、湿度、CPU、内存等系统状态

• 特点：

  • 三色区间显示（绿色安全、蓝色警告、红色危险）

  • 支持自定义阈值设置

  • 平滑动画效果

  • 实时数据更新

2. 饼图组件

• 功能：展示数据占比和分布

• 特点：

  • 支持圆环和扇形两种展示模式

  • 自定义颜色方案

  • 动态数据更新

  • 图例说明

3. 数据汇总面板

• 功能：展示关键指标数据

• 特点：

  • 多维度数据展示

  • 实时数据更新

  • 清晰的数据分类

  • 重要数据高亮显示

4. 报警系统

• 功能：监控和展示报警信息

• 特点：

  • 多级报警显示

  • 报警趋势分析

  • 历史数据对比

  • 动态报警更新

5. 动态图表

• 功能：展示数据变化趋势

• 特点：

  • 支持多种图表类型

  • 平滑动画过渡

  • 交互式操作

  • 自适应数据更新

这个系统通过丰富的可视化组件，实现了对大数据的实时监控和展示，具有良好的用户体验和实用价值。

核心代码

1. 圆形仪表盘 (CircularDial)

位置：source/circulardial.cpp

void CircularDial::paintBg(QPainter &painter)
{// 绘制三色弧形背景p.setPen(QPen(QColor("#ff4400"), 30, Qt::SolidLine, Qt::FlatCap)); // 危险区域p.setPen(QPen(QColor("#4687c1"), 30, Qt::SolidLine, Qt::FlatCap)); // 警告区域p.setPen(QPen(QColor("#238a23"), 30, Qt::SolidLine, Qt::FlatCap)); // 安全区域
}

2. 饼图组件 (CPieWidget)

位置：source/piewidget.cpp

void CPieWidget::paintEvent(QPaintEvent *)
{// 绘制圆环和扇形QPainterPath path1;path1.addEllipse(rcClient);QPainterPath path2;path2.addEllipse(rcClient.adjusted(size, size, -size, -size));QPainterPath clipPath = path1.subtracted(path2);
}

3. 数据汇总 (CDataSummary)

位置：source/datasummary.cpp

connect(timer, &QTimer::timeout, [=]
{label1->setText(QString::number(QRandomGenerator::global()->bounded(8000)));label2->setText(QString::number(QRandomGenerator::global()->bounded(500)));label3->setText(QString::number(QRandomGenerator::global()->bounded(40000)));
});

亮点代码

1. 动画效果实现

位置：source/circulardialsummary.cpp

QPropertyAnimation *animation1 = new QPropertyAnimation(dial, "DialValue");
animation1->setDuration(3000);
animation1->setStartValue(0);
animation1->setEndValue(180);
animation1->setEasingCurve(QEasingCurve::OutQuad);QSequentialAnimationGroup *group = new QSequentialAnimationGroup();
group->addAnimation(animation1);
group->addAnimation(animation2);
group->setLoopCount(-1);

2. 自定义图表绘制

位置：source/piechart.cpp

QCPBars *regen = new QCPBars(customPlot->xAxis, customPlot->yAxis);
regen->setAntialiased(false);
regen->setStackingGap(1);
regen->setName("Regenerative");
regen->setPen(QPen(QColor(0, 168, 140).lighter(130)));
regen->setBrush(QColor(0, 168, 140));
