嵌入式教学的云端革命：高精度仿真如何重塑倒车雷达实验与工程教育——深圳航天科技创新研究院赋能新一代虚实融合实训平台

news 2025/8/2 6:01:21

一、嵌入式教学的困境与破局之道

在传统嵌入式系统教学中，硬件依赖始终是核心痛点。以“倒车雷达实验”为例，学生需操作STM32开发板、超声波传感器、蜂鸣器等硬件，面临设备损耗、接线错误、调试效率低等问题。更关键的是，物理硬件的不可见性使得超声波测距的时序控制、中断响应、串口通信等底层逻辑难以直观呈现，学生往往“知其然不知其所以然”。深圳航天科技创新研究院推出的嵌入式仿真实验教学平台（https://app.puliedu.com/），通过全栈式数字孪生技术，将硬件行为转化为可视化模型，在云端构建了一个“零成本、零风险、全开放”的虚拟实验室。

二、倒车雷达实验的深度科普：从原理到仿真实现

倒车雷达实验涉及嵌入式系统的三大核心技术：传感器驱动、实时数据处理和外设控制。其技术逻辑可拆解为：

超声波测距原理

传感器发射40kHz超声波，通过接收回波的时间差（t）计算距离。真实场景中，时序偏差超过1μs即导致距离误差，对代码精度要求极高。
硬件协同机制
- STM32的定时器捕获超声波返回信号
- 串口（UART）实时输出距离数据至PC端
- 蜂鸣器依据距离阈值触发警报（如距离<30cm时鸣响频率升高）
传统实验的隐形挑战

物理接线错误可能烧毁传感器；示波器调试时序成本高；硬件资源限制导致多人共享设备，实践深度不足。

在仿真平台中，这些难点被彻底化解：

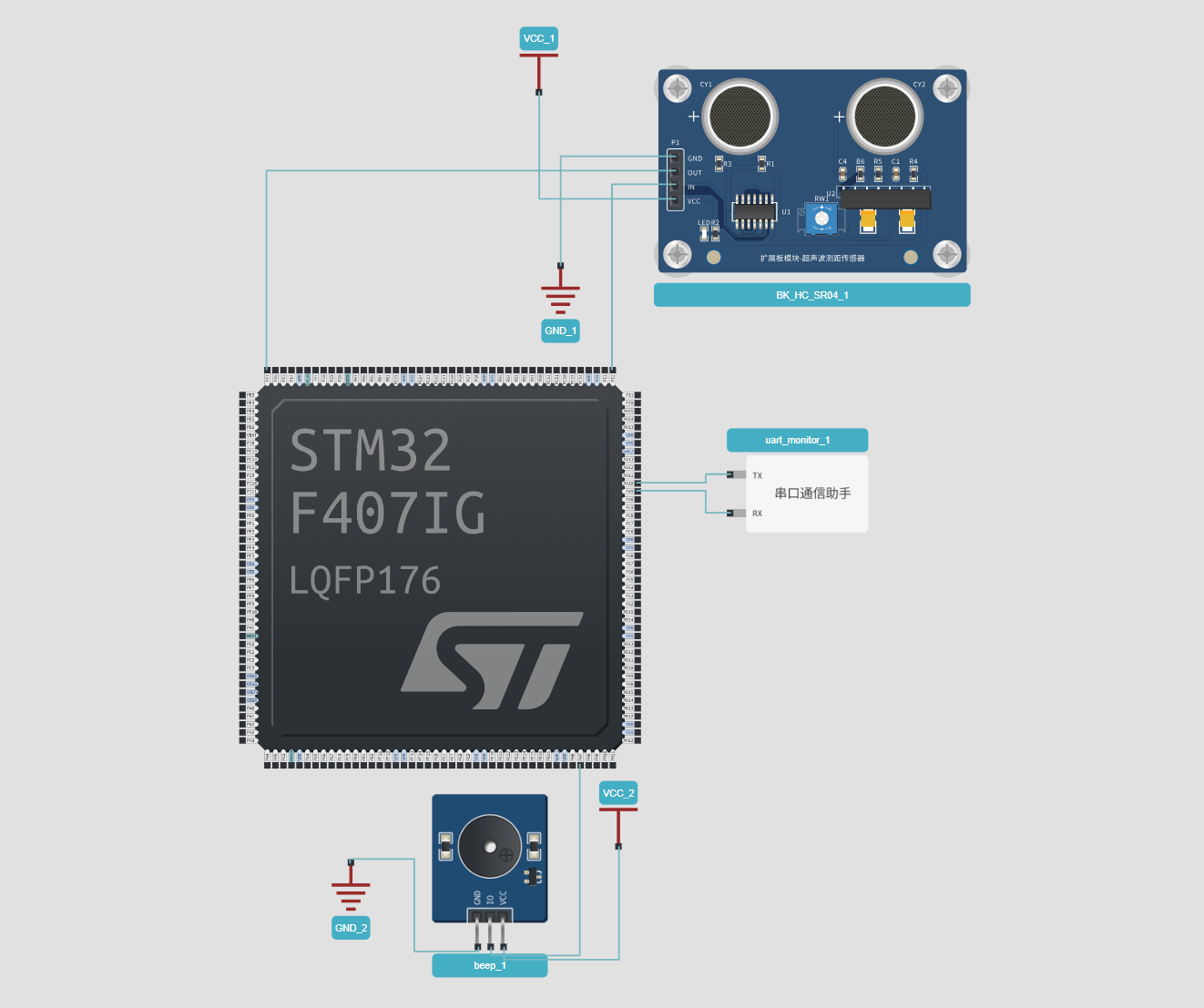

高精度时序仿真：平台以指令级精度模拟STM32的定时器/中断控制器，学生可动态观察超声波触发到回波捕获的全流程，理解“时间窗口”对测距的影响；

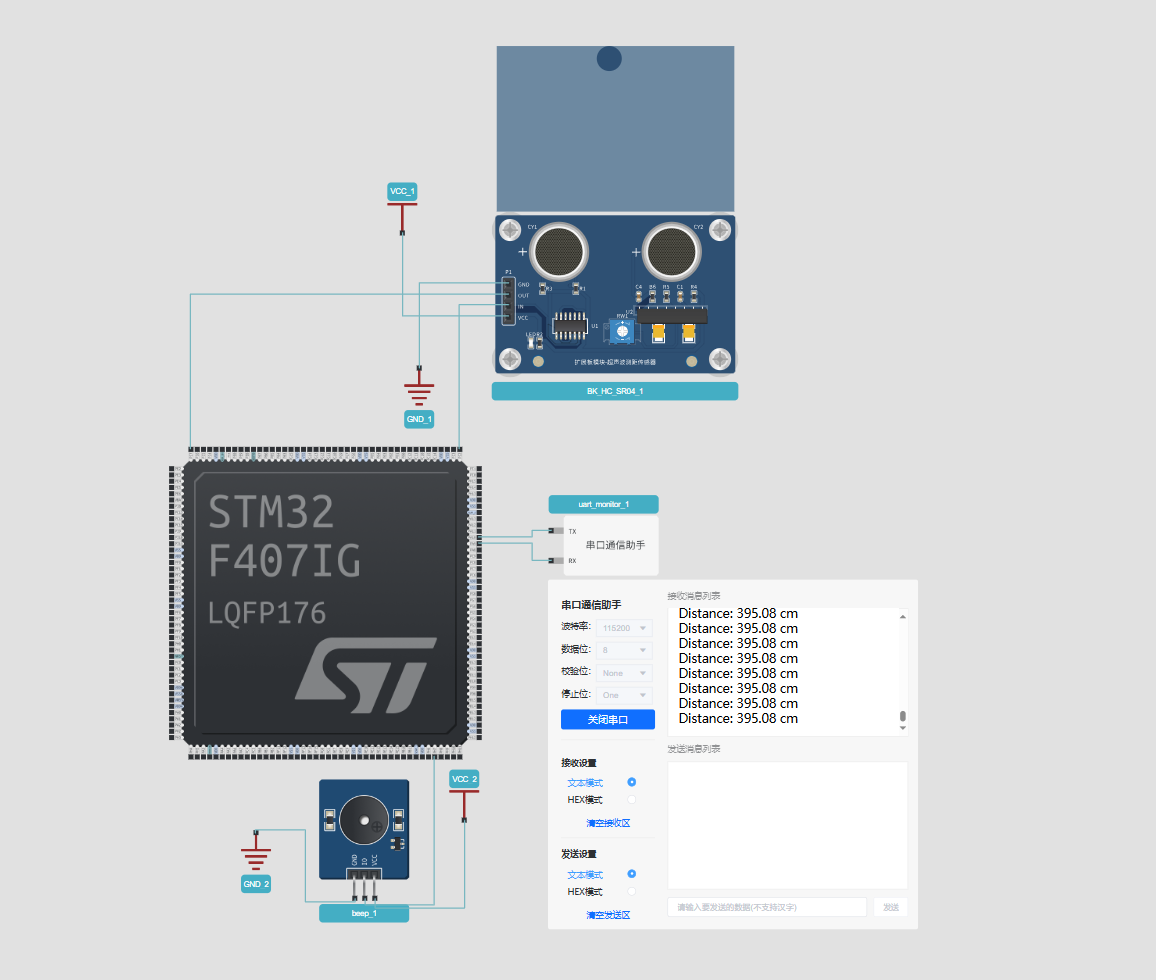

全链路可视化：虚拟示波器实时显示GPIO引脚电平变化（如PH7引脚驱动蜂鸣器的PWM波形），串口数据流同步更新，将抽象代码转化为直观信号；
零风险试错：学生可自由修改超声波触发逻辑（如调整发射频率）、注入信号延迟（模拟环境干扰），甚至故意“烧毁”传感器——所有操作均在沙盒环境中完成。

三、平台核心优势：为何成为高校教学的新基座？

相较于传统工具，该平台通过三大革新重构嵌入式教学：

虚实融合的闭环实验生态
- 虚→实：仿真验证的代码（如超声波驱动函数）可直接烧录至实体STM32开发板运行，无缝衔接理论到实践；
- 实→虚：物理设备数据（如真实超声波模块的测距值）可回传至平台进行误差分析，深化对传感器特性的认知。
  这种设计使学生摆脱“硬件恐惧”，专注算法优化与系统设计。
工业级教学资源深度集成

平台内置企业级案例库，如倒车雷达实验不仅覆盖基础测距，更延伸至：
- 多传感器融合（超声波+红外避障）
- 实时性优化（RTOS任务调度确保测距不阻塞主程序）
- 故障注入训练（模拟信号衰减、电磁干扰等场景）
  学生通过进阶项目掌握产业前沿技术，而非仅停留在“点灯”实验。
云端协作与智能化管理
- 教师一键分发实验模板（如预配置的STM32工程），学生聚焦核心代码编写；
- AI评测系统自动分析代码质量（如中断响应延迟）、电路设计合理性，并生成优化建议；
- 支持千人并发实验，彻底破解实验室资源瓶颈。

四、对决Proteus：仿真平台的技术升维

尽管Proteus长期作为电子仿真标杆，但在现代嵌入式教学中显露出结构性局限：

能力维度	Proteus	嵌入式仿真实验教学平台
仿真精度	行为级模型（时序误差>5%）	指令级模型（误差<0.3%）
教学适配性	通用电路仿真工具	专为嵌入式教学设计的全栈平台
虚实交互	纯虚拟环境，无实体硬件对接	支持代码直烧开发板，降低硬件损耗70%
前沿技术支撑	依赖第三方库，更新滞后	深度集成国产芯片、北斗/无人机等产业技术链
教学管理	单机软件，无协同功能	云端班级管理、AI自动评阅、学情追踪
