cesium视锥体

源码：

class Vertebral {constructor(options: IVertebralOptions) {this.atlas = options.atlasthis.Create(options.value)}public origin!: Cesium.Entitypublic atlas!: PointMappublic spotLightCamera!: any;public primitivesone!: any;public primitivestwo!: any;public Create(value: valueType): void {const positions = Cesium.Cartesian3.fromDegrees(value.droneLon, value.droneLat, value.droneAltitude)const spotLightCamera = this.spotLightCamera = new Cesium.Camera(this.atlas.viewer.scene)spotLightCamera.setView({destination: positions,orientation: {heading: Cesium.Math.toRadians(value.aircraftHeading),pitch: Cesium.Math.toRadians(value.gimbalPitchRotateAngle),roll: Cesium.Math.toRadians(0)}})const scratchRight = new Cesium.Cartesian3()const scratchRotation = new Cesium.Matrix3()const scratchOrientation = new Cesium.Quaternion()const positionWC = spotLightCamera.positionWCconst directions = spotLightCamera.directionWCconst up = spotLightCamera.upWClet right = spotLightCamera.rightWCright = Cesium.Cartesian3.negate(right, scratchRight)const rotation = scratchRotationCesium.Matrix3.setColumn(rotation, 0, right, rotation)Cesium.Matrix3.setColumn(rotation, 1, up, rotation)Cesium.Matrix3.setColumn(rotation, 2, directions, rotation)// 计算视锥姿态const orientation = Cesium.Quaternion.fromRotationMatrix(rotation, scratchOrientation)// 摄像机近距离spotLightCamera.frustum.near = 0.1// 动态设置摄像机远距离const altitude = value.droneAltitude// const altitude = value.altitude + value.droneAltitudeconst farDistance = altitude / Math.sin(value.hfov / 2);spotLightCamera.frustum.far = farDistance;// @ts-ignore// 摄像机视野范围spotLightCamera.frustum.fov = value.vfovconst instanceOutline = new Cesium.GeometryInstance({geometry: new Cesium.FrustumGeometry({// @ts-ignorefrustum: spotLightCamera.frustum,origin: positionWC,orientation: orientation}),// material: Cesium.Color.RED.withAlpha(1),id: 'pri' + this.atlas.viewer.scene.primitives.length + 1,attributes: {color: Cesium.ColorGeometryInstanceAttribute.fromColor(new Cesium.Color(3 / 255, 215 / 255, 145 / 255, 0.5)),show: new Cesium.ShowGeometryInstanceAttribute(true)}})const instance = new Cesium.GeometryInstance({geometry: new Cesium.FrustumOutlineGeometry({// @ts-ignorefrustum: spotLightCamera.frustum,origin: positionWC,orientation: orientation}),// material: Cesium.Color.RED.withAlpha(0.1),id: 'pri0' + this.atlas.viewer.scene.primitives.length + 1,attributes: {color: Cesium.ColorGeometryInstanceAttribute.fromColor(new Cesium.Color(3 / 255, 215 / 255, 145 / 255, 1)),show: new Cesium.ShowGeometryInstanceAttribute(true)}})this.primitivesone = this.atlas.viewer.scene.primitives.add(new Cesium.Primitive({geometryInstances: instance,appearance: new Cesium.PerInstanceColorAppearance({translucent: true,flat: true,}),asynchronous: false}))this.primitivestwo = this.atlas.viewer.scene.primitives.add(new Cesium.Primitive({geometryInstances: instanceOutline,appearance: new Cesium.PerInstanceColorAppearance({translucent: true,flat: true}),asynchronous: false}))this.primitivesone.type = 'vertebral'this.primitivestwo.type = 'vertebral'}public Destroy(): void {new Promise(resolve => {if (this.primitivesone) {this.atlas.viewer.entities.remove(this.primitivesone)this.atlas.viewer.entities.remove(this.primitivestwo)this.primitivesone.destroy()this.primitivestwo.destroy()this.spotLightCamera = null}resolve(true)})}public async UpDateVertebral(value: valueType) {await this.Destroy()this.Create(value)}}

使用

在别的cesium实例类里面

	const cameraVertebralParams = {aircraftHeading, //偏航角gimbalPitchRotateAngle: pointInfo.payload[0].gimbalPitch,//俯仰角focalLength, //变焦倍数droneAltitude,//海拔高droneLat,droneLon,altitude: 1700,//没有用到}let hfov = 2 * Math.atan(SENSOR_WIDTH / (2 * cameraVertebralParams.focalLength));let vfov = 2 * Math.atan(SENSOR_HEIGHT / (2 * cameraVertebralParams.focalLength));this.pointCamera && this.pointCamera.Destroy()this.pointCamera = new Vertebral({atlas: this,(cesium)value: {...cameraVertebralParams,vfov,hfov},})

这些代码的核心作用是在 Cesium 3D 场景中实时创建和更新无人机相机的 “视锥体”（视野范围可视化），通过Vertebral类实现视锥体的创建、销毁，结合相机参数计算视场角，最终在场景中渲染出无人机当前姿态下的视野范围（类似一个 “可视锥”）。以下是详细解析：

一、Vertebral类：视锥体的创建与管理

Vertebral类是核心，负责视锥体的初始化（Create方法）和销毁（Destroy方法），本质是对 Cesium 几何体 API 的封装，将无人机参数转换为 3D 可视化的 “锥体”。

1. 类属性说明

typescript

class Vertebral {public origin!: Cesium.Entity; // 预留的原点实体（未实际使用）public atlas!: any; // 外部传入的场景上下文（通常是CesiumMap实例，包含viewer）public spotLightCamera!: any; // 视锥体对应的相机实例（用于计算姿态和视野）public primitivesone!: any; // 视锥体轮廓线的Primitive（Cesium的3D渲染对象）public primitivestwo!: any; // 视锥体填充区域的Primitive
}

• atlas：关键依赖，需要包含 Cesium 的viewer实例（场景核心），用于添加 / 移除 3D 对象。
• spotLightCamera：模拟无人机相机的虚拟相机，用于计算视锥体的姿态（方向）和视野范围（视场角）。
• primitivesone/primitivestwo：Cesium 中用于渲染几何体的Primitive对象，分别对应视锥体的 “轮廓线” 和 “填充区域”。

2. constructor构造函数

typescript

constructor(options: IVertebralOptions) {this.atlas = options.atlas; // 接收外部传入的场景上下文（含viewer）this.Create(options.value); // 初始化时立即调用Create方法，创建视锥体
}

• 作用：接收初始化参数（options），保存场景上下文（atlas），并触发视锥体创建。
• IVertebralOptions类型：应包含atlas（场景上下文）和value（无人机 / 相机参数）。

3. Create方法：核心逻辑（创建视锥体）

该方法是视锥体可视化的核心，通过 6 个步骤将无人机参数转换为 3D 视锥体：

步骤 1：计算无人机位置（世界坐标）

typescript

// 将无人机的经纬度、海拔转换为Cesium的世界坐标（Cartesian3）
const positions = Cesium.Cartesian3.fromDegrees(value.droneLon,  // 经度value.droneLat,  // 纬度value.droneAltitude  // 海拔高度（米）
);

• 作用：确定视锥体的 “顶点” 位置（无人机当前位置）。

步骤 2：初始化虚拟相机（spotLightCamera）

typescript

// 创建与场景绑定的虚拟相机（用于模拟无人机相机姿态）
const spotLightCamera = this.spotLightCamera = new Cesium.Camera(this.atlas.viewer.scene);// 设置相机位置和姿态（与无人机一致）
spotLightCamera.setView({destination: positions,  // 相机位置 = 无人机位置orientation: {heading: Cesium.Math.toRadians(value.aircraftHeading), // 偏航角（转为弧度）pitch: Cesium.Math.toRadians(value.gimbalPitchRotateAngle), // 俯仰角（转为弧度）roll: Cesium.Math.toRadians(0) // 横滚角（默认水平，无倾斜）}
});

• 关键：虚拟相机的姿态完全匹配无人机的姿态（偏航角控制水平方向，俯仰角控制上下倾斜），确保视锥体的朝向与无人机实际拍摄方向一致。
• 单位转换：Cesium 的角度参数需用弧度，因此通过Cesium.Math.toRadians将传入的角度（如aircraftHeading）转换为弧度。

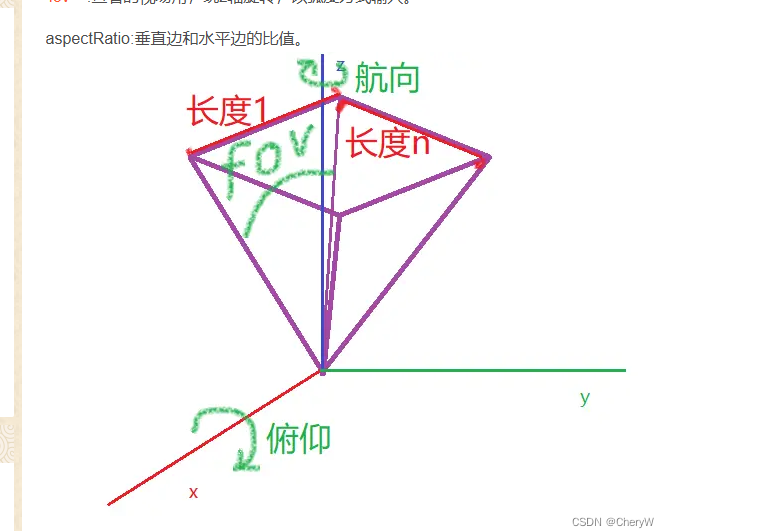

步骤 3：计算视锥体的姿态（方向矩阵→四元数）

视锥体的姿态由相机的三个方向向量（右、上、前）决定，通过矩阵和四元数表示：

typescript

// 初始化临时变量（优化性能，避免频繁创建对象）
const scratchRight = new Cesium.Cartesian3();
const scratchRotation = new Cesium.Matrix3();
const scratchOrientation = new Cesium.Quaternion();// 获取相机的三个基础方向向量（Cesium相机自带）
const positionWC = spotLightCamera.positionWC; // 相机世界坐标
const directions = spotLightCamera.directionWC; // 前向向量（拍摄方向）
const up = spotLightCamera.upWC; // 上向向量
let right = spotLightCamera.rightWC; // 右向向量// 右向向量取反（修正坐标系方向，确保视锥体与Cesium场景坐标系匹配）
right = Cesium.Cartesian3.negate(right, scratchRight);// 用三个方向向量构建旋转矩阵（描述视锥体在空间中的姿态）
const rotation = scratchRotation;
Cesium.Matrix3.setColumn(rotation, 0, right, rotation); // X轴：右向（取反后）
Cesium.Matrix3.setColumn(rotation, 1, up, rotation);    // Y轴：上向
Cesium.Matrix3.setColumn(rotation, 2, directions, rotation); // Z轴：前向// 旋转矩阵转换为四元数（Cesium中更高效的姿态表示方式，用于几何体定位）
const orientation = Cesium.Quaternion.fromRotationMatrix(rotation, scratchOrientation);

• 作用：通过相机的方向向量计算视锥体的空间姿态，确保视锥体的朝向与无人机相机完全一致（比如无人机朝东偏航，视锥体也朝东）。
• 为什么右向向量取反？Cesium 相机的rightWC默认方向可能与视锥体几何体的坐标系相反，取反后可确保视锥体左右方向正确。

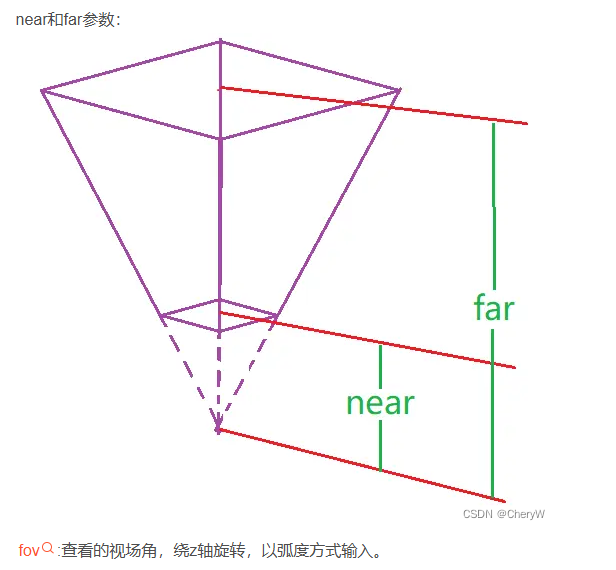

步骤 4：配置视锥体的核心参数（近平面、远平面、视场角）

视锥体的 “形状” 由近平面（near）、远平面（far）和视场角（fov）决定：

// 1. 近平面：相机到最近可见平面的距离（过滤过近的物体，避免遮挡）
spotLightCamera.frustum.near = 0.1; // 单位：米// 2. 远平面：相机到最远可见平面的距离（视锥体的“长度”）
const altitude = value.droneAltitude; // 无人机海拔高度（米）
// 计算公式：远距 = 海拔高度 / sin(水平视场角/2)（基于三角函数，确保视锥体覆盖地面）
const farDistance = altitude / Math.sin(value.hfov / 2);
spotLightCamera.frustum.far = farDistance;// 3. 垂直视场角：控制视锥体的“高度”范围（与水平视场角hfov共同决定视野宽高比）
spotLightCamera.frustum.fov = value.vfov; // vfov为垂直视场角（弧度）

• 远平面计算逻辑：假设无人机在高空altitude处，水平视场角为hfov，则视锥体底部边缘到无人机正下方地面的距离为altitude / sin(hfov/2)，确保视锥体刚好覆盖相机能拍摄到的最远距离。
• 视场角关系：hfov（水平）和vfov（垂直）的比例与相机传感器的宽高比一致（你的传感器宽 9.6mm、高 7.2mm，比例 4:3，因此 hfov:vfov≈4:3）。

步骤 5：创建视锥体的几何体（填充区域 + 轮廓线）

通过 Cesium 的FrustumGeometry（视锥体几何体）和FrustumOutlineGeometry（视锥体轮廓几何体）创建 3D 模型：

// 1. 视锥体填充区域（半透明实体）
const instanceOutline = new Cesium.GeometryInstance({geometry: new Cesium.FrustumGeometry({frustum: spotLightCamera.frustum, // 关联相机的视锥体参数（near/far/fov）origin: positionWC, // 视锥体原点（无人机位置）orientation: orientation // 视锥体姿态（四元数，之前计算的方向）}),id: 'pri' + ..., // 唯一ID（用于后续销毁）attributes: {// 颜色：青绿色，透明度0.5（半透明，避免遮挡场景其他元素）color: Cesium.ColorGeometryInstanceAttribute.fromColor(new Cesium.Color(3/255, 215/255, 145/255, 0.5)),show: new Cesium.ShowGeometryInstanceAttribute(true) // 初始显示}
});// 2. 视锥体轮廓线（边框，不透明，增强可视性）
const instance = new Cesium.GeometryInstance({geometry: new Cesium.FrustumOutlineGeometry({ // 轮廓几何体frustum: spotLightCamera.frustum,origin: positionWC,orientation: orientation}),id: 'pri0' + ..., // 唯一IDattributes: {color: Cesium.ColorGeometryInstanceAttribute.fromColor(new Cesium.Color(3/255, 215/255, 145/255, 1)), // 不透明show: new Cesium.ShowGeometryInstanceAttribute(true)}
});

• GeometryInstance：Cesium 中几何体的 “实例”，包含几何体数据和样式属性（颜色、是否显示）。
• 填充区域 vs 轮廓线：填充区域用半透明青绿色展示视野范围，轮廓线用同色不透明线条勾勒边缘，确保 3D 场景中清晰可见。

步骤 6：将几何体添加到场景中（渲染视锥体）

通过Cesium.Primitive将几何体添加到场景的primitives集合中，完成渲染：

// 1. 添加轮廓线（线）
this.primitivesone = this.atlas.viewer.scene.primitives.add(new Cesium.Primitive({geometryInstances: instance, // 轮廓线几何体实例appearance: new Cesium.PerInstanceColorAppearance({ // 样式：按实例定义的颜色translucent: true, // 半透明（线条轻微透明，避免过于刺眼）flat: true // 无光照效果（平面着色，性能更好）}),asynchronous: false // 同步渲染（参数变化时立即更新，适合动态场景）
}));// 2. 添加填充区域（体）
this.primitivestwo = this.atlas.viewer.scene.primitives.add(new Cesium.Primitive({geometryInstances: instanceOutline, // 填充区域几何体实例appearance: new Cesium.PerInstanceColorAppearance({translucent: true, // 半透明（核心：能看到视锥体内的场景元素）flat: true}),asynchronous: false
}));// 标记类型，方便后续批量管理
this.primitivesone.type = 'vertebral';
this.primitivestwo.type = 'vertebral';

• scene.primitives.add：将Primitive添加到场景中，Cesium 会自动渲染。
• asynchronous: false：关闭异步加载，确保视锥体参数变化时立即重新渲染（无人机移动或姿态变化时实时更新）。

3. Destroy方法：销毁视锥体（释放资源）

public Destroy(): void {new Promise(resolve => {if (this.primitivesone) {// 尝试从场景中移除并销毁Primitivethis.atlas.viewer.entities.remove(this.primitivesone);this.atlas.viewer.entities.remove(this.primitivestwo);this.primitivesone.destroy();this.primitivestwo.destroy();this.spotLightCamera = null; // 清空相机实例}resolve(true);});
}

• 作用：移除场景中的视锥体渲染对象，释放内存，避免重复渲染导致的性能问题。
• 潜在问题：Primitive是添加到scene.primitives中的，而entities.remove用于移除Entity对象，这里应该用scene.primitives.remove：

  typescript

  // 正确的移除方式：从scene.primitives中移除Primitive
  this.atlas.viewer.scene.primitives.remove(this.primitivesone);
  this.atlas.viewer.scene.primitives.remove(this.primitivestwo);


二、使用逻辑：创建 / 更新视锥体

// 1. 收集无人机和相机参数
const cameraVertebralParams = {aircraftHeading, // 偏航角（无人机水平方向，如朝向正东为90°）gimbalPitchRotateAngle: pointInfo.payload[0].gimbalPitch, // 俯仰角（相机上下倾斜角度，如俯视30°为-30°）focalLength, // 相机焦距（mm，如7mm）droneAltitude, // 无人机海拔高度（米）droneLat, // 无人机纬度droneLon, // 无人机经度altitude: 1700, // 预留参数（未使用）
};// 2. 计算水平和垂直视场角（关键：决定视锥体的宽窄）
let hfov = 2 * Math.atan(SENSOR_WIDTH / (2 * cameraVertebralParams.focalLength)); // 水平视场角
let vfov = 2 * Math.atan(SENSOR_HEIGHT / (2 * cameraVertebralParams.focalLength)); // 垂直视场角// 3. 先销毁旧的视锥体，再创建新的（更新逻辑）
this.pointCamera && this.pointCamera.Destroy();
this.pointCamera = new Vertebral({atlas: this, // 传入场景上下文（含viewer）value: {...cameraVertebralParams, // 扩展无人机参数vfov, // 传入计算好的垂直视场角hfov // 传入计算好的水平视场角},
});

关键步骤解析

1. 参数收集：cameraVertebralParams包含无人机的位置（经纬度、海拔）、姿态（偏航角、俯仰角）和相机参数（焦距），是视锥体计算的基础。

2. 视场角计算：

   • 公式：hfov = 2 * arctan(传感器宽度/(2*焦距))（水平），vfov = 2 * arctan(传感器高度/(2*焦距))（垂直）。
   • 你的传感器参数：宽 9.6mm、高 7.2mm，焦距 7mm 时，hfov≈68°，vfov≈53.6°（宽高比 4:3，与传感器一致）。
   • 意义：视场角决定视锥体的 “宽窄”—— 焦距越小（广角），视场角越大，视锥体越 “胖”；焦距越大（长焦），视场角越小，视锥体越 “瘦”。

3. 更新逻辑：this.pointCamera && this.pointCamera.Destroy()确保先销毁旧的视锥体，再创建新实例，避免场景中存在多个视锥体导致混乱。

三、整体作用与业务价值

这套代码的核心价值是将无人机相机的抽象参数（位置、姿态、焦距）转换为 3D 场景中可视化的 “视锥体”，在无人机应用中具体作用：

• 直观判断拍摄范围：操作人员能实时看到无人机当前参数下能拍摄到的区域，避免漏拍（如测绘时确保覆盖目标区域）。
• 参数调试辅助：调整焦距（变焦）时，通过视锥体的宽窄变化可直观验证参数是否合适（如长焦时视锥体细长，适合拍摄远处细节）。
• 动态监控：无人机移动或姿态变化时，视锥体实时更新，帮助判断是否对准目标（如巡检时是否覆盖待检测的设备）。
•
•
