MySQL图解索引篇（2）

从数据页的角度看B+树

InnoDB是如何存储数据的？

InnoDB的数据是按「数据页」为单位来读写。也就是说，当需要读一条记录的时候，并不是将这个记录本身从磁盘读出来，而是以页为单位，将其整体读入内存。
数据库的I/O操作的最小单位是页，InnoDB数据页的默认大小是16KB，意味着数据库每次读写都是以16KB为单位的，一次最少从磁盘中读取16K的内容到内存中，一次最少把内存的16K内容刷新到磁盘中。

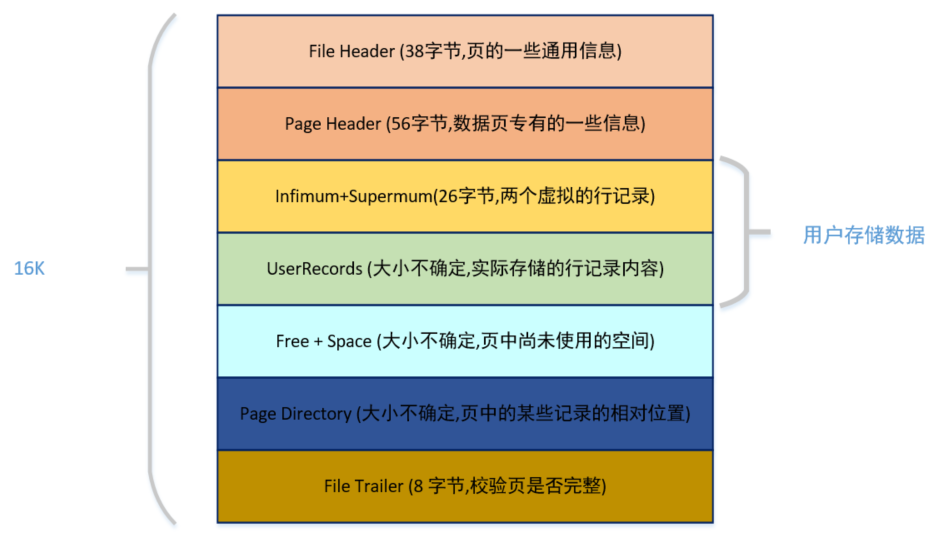

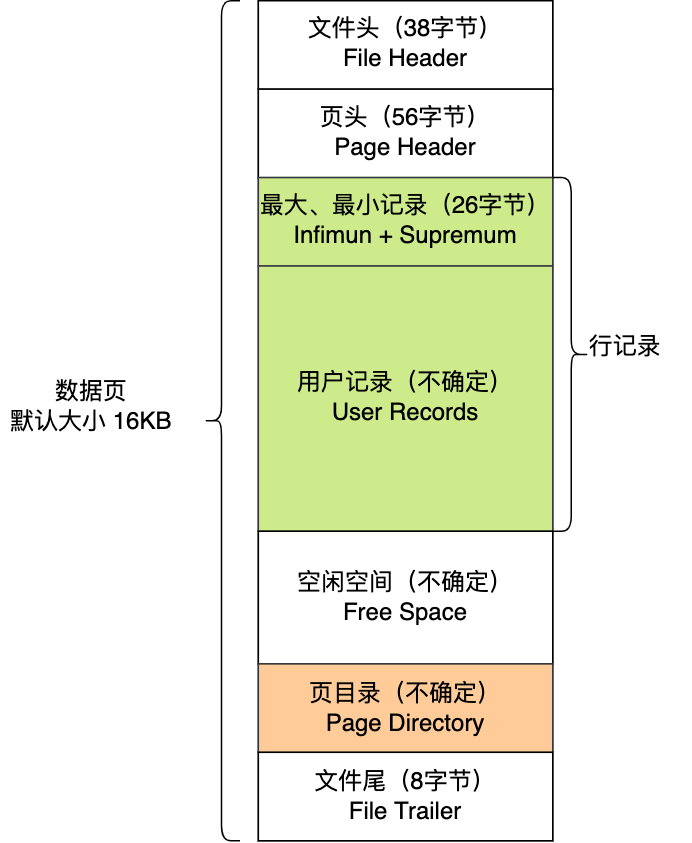

数据页入下图所示：

• 文件头File Header：文件头，表示页的信息
• 页头Page Header：页头，表示页的状态信息
• 最小和最大记录Infimun+Supremum：两个虚拟的伪记录，分别表示页中的最小记录和最大记录
• 用户记录User Records：存储行记录内容
• 空闲空间Free Space：页中还没被使用的空间
• 页目录Page Directory：存储用户记录的相对位置，对记录
• 文件尾File Trailer：校验页是否完整

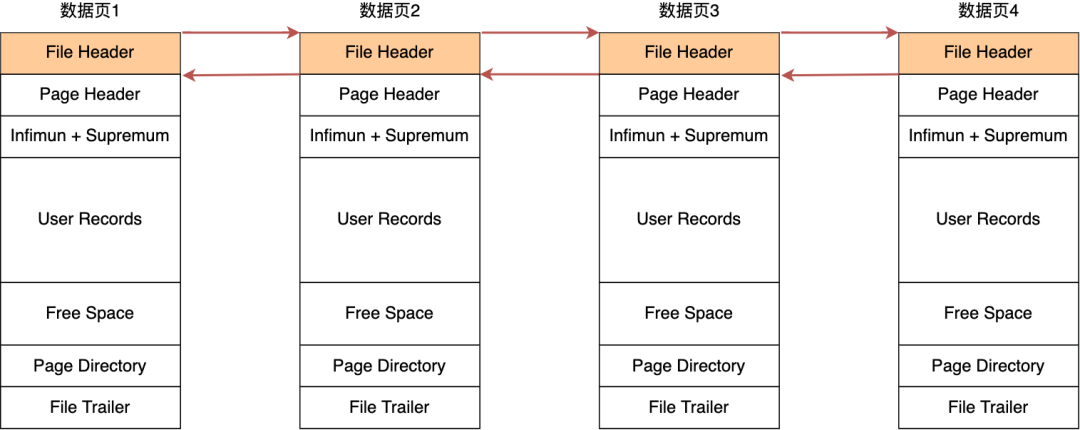

在File Header中有两个指针，分别指向上一个数据页和下一个数据页，连接起来的页相当于一个双向的链表：

数据页的主要作用是存储记录，也就是数据库的数据，数据页中的记录按照「主键」顺序组成单向链表，单向链表的特点就是插入、删除非常方便，但是检索效率不搞，最差的情况下需要遍历链表上的所有节点才能完成检索。
因此，数据页中有一个页目录，起到记录的索引作用。

页目录创建的过程如下：

1. 将所有的记录划分成几个组，这些记录包括最小记录和最大记录，但不包括标记为“已删除”的记录；
2. 每个记录组的最后一条记录就只组内最大的那条记录，并且最后一条记录的头信息中会存储该组一共有多少条记录，作为n_owned字段（上图中粉红色字段）
3. 页目录用来存储每组最后一条记录的地址偏移量，这些地址偏移量会按照先后顺序存储起来，每组的地址偏移量也被称为槽（slot）,每个槽相当于指针指向了不同组的最后一个记录。

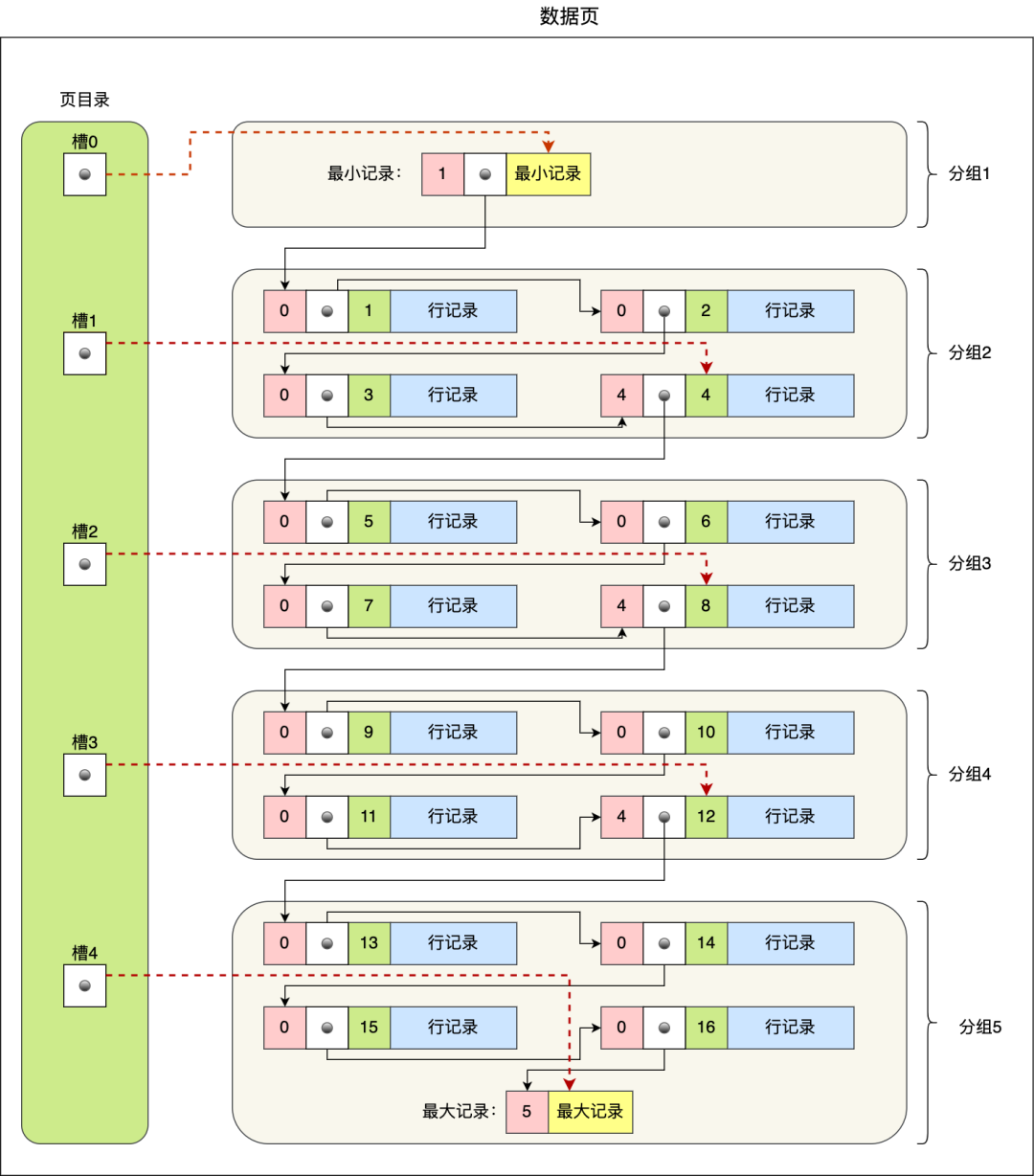

从图可以看到，页目录就是由多个槽组成的，槽相当于分组记录的索引。然后，因为记录是按照「主键值」从小到大排序的，所以我们通过槽查找记录时，可以使用二分法快速定位要查询的记录在哪个槽（哪个记录分组），定位到槽后，再遍历槽内的所有记录，找到对应的记录，无需从最小记录开始遍历整个页中的记录链表。

B+树是如何进行查询的？

上述的存储结构中，当我们需要存储大量的记录时，就需要多个数据页，这时我们就需要考虑如何建立合适的索引，才能方便定位记录所在的页。
为了解决这个问题，InnoDB采用了B+数作为索引。磁盘的I/O操作次数对索引的使用效率至关重要，因此在构造索引的时候，我们更倾向于采用“矮胖”的B+树数据结构，这样所需要进行的磁盘I/O次数更少，而且B+数更适合进行关键字的范围查询。

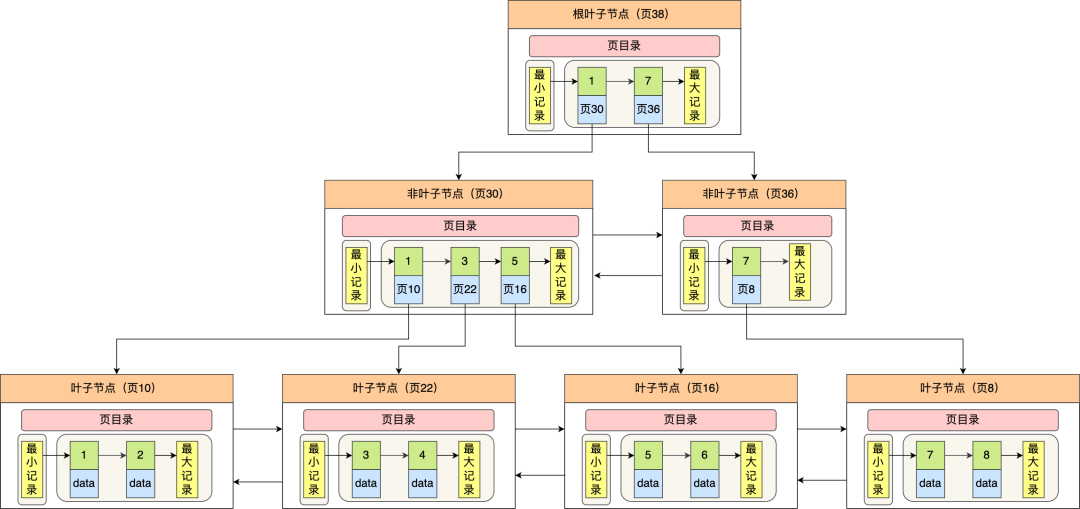

InnoDB里的B+树中的每个节点都是一个数据页，结构示意图如下：

聚簇索引和二级索引

索引又可以分为聚簇索引和非聚簇索引（二级索引），它们的区别就在于叶子节点存放的是什么数据：

• 聚簇索引的叶子节点存放的是实际数据，所有完整的用户记录都存放在聚簇索引的叶子节点；
• 二级索引的叶子节点存放的是主键值，而不是实际数据。

如果某个查询语句使用了二级索引，但是查询的数据不是主键值，这时在二级索引找到主键值后，需要去聚簇索引中获得数据行，这个过程就叫作「回表」，也就是说要查两个B+树才能查到数据。不过，当查询的数据是主键值时，因为只在二级索引就能查询到，不用再去聚簇索引查，这个过程就叫作「索引覆盖」，也就是只需要查一个B+树就能找到数据。

总结

InnoDB的数据是按「数据页」为单位来读写的，默认数据页大小为16KB。每个数据页之间通过双向链表的形式组织起来，物理上不连续，但是逻辑上连续。

数据页内包含用户记录，每个记录之间用单向链表的方式组织起来，为了加快在数据页内高效查询记录，设计了一个页目录，页目录存储各个槽（分组），且主键值是有序的，于是可以通过二分查找法的方式进行检索从而提高效率。

为了高效查询记录所在的数据页，InnoDB采用b+树作为索引l，每个节点都是一个数据页。

如果叶子节点存储的是实际数据的就是聚簇索引，一个表只能有一个聚簇索引l；如果叶子节点存储的不是实际数据，而是主键值则就是二级索引l，一个表中可以有多个二级索引。

在使用二级索引进行查找数据时，如果查询的数据能在二级索引找到，那么就是「索引覆盖」操作，如果查询的数据不在二级索引里，就需要先在二级索引找到主键值，需要去聚簇索引中获得数据行，这个过程就叫作「回表」。

为什么 MySQL 采用 B+树作为索引?

怎样的索引的数据机构是最好的？

磁盘读写的最小单位是扇区，扇区的大小只有512B大小，操作系统一次会读多个扇区，所以操作系统的最小读写单位是块（Block）.Linux中的块大小为4KB，也就是一次磁盘I/O操作会直接读写8个扇区。

要设计一个适合MySQL索引的数据机构，至少满足以下要求“：

• 能在尽可能少的磁盘的I/O操作中完成查询工作；
• 能在高效地查询某一个记录，也要能高效地执行范围查找。

什么是二分查找？

二分查找法每次都把查询的范围减半，这样时间复杂度就降到了 O(logn)

什么是二分查找树？

找到所有二分查找中用到的所有中间节点，把他们用指针连起来，并将最中间的节点作为根节点。这样就变成了二分查找树。
二分查找树的特点是一个节点的左子树的所有节点都小于这个节点，右子树的所有节点都大于这个节点。
二分查找树的缺点：容易退化成链表。

什么是自平衡二叉树？

为了解决二分查找树会在极端情况下退化成链表的问题，引出了平衡二叉查找树（AVL树）。

主要是在二叉查找树的基础上增加了一些条件约束：每个节点的左子树和右子树的高度差不能超过1。也就是说节点的左子树和右子树仍然为平衡二叉树，这样查询操作的时间复杂度就会一直维持在O(logn）。

红黑树也是通过一些约束条件来达到自平衡。不管平衡二叉查找树还是红黑树，都会随着插入的元素增多，而导致树的高度变高，这就意味着磁盘1/O操作次数多，会影响整体数据查询的效率。

什么是B树？

为了解决降低树的高度的问题，后面就出来了B树，它不再限制一个节点就只能有2个子节点，而是允许M个子节点(M>2)，从而降低树的高度。

什么是B+树？

B+ 树就是对 B 树做了一个升级，B+树与B树主要有以下几点不同：

• 叶子节点（最底部的节点）才会存放实际数据（索引+记录），非叶子节点只会存放索引；
• 所有索引都会在叶子节点出现，叶子节点之间构成一个有序链表；
• 非叶子节点的索引也会同时存在在子节点中，并且是在子节点中所有索引的最大（或最小）。
• 非叶子节点中有多多少个子节点，就有多少个索引。

总结

MySQL默认的存储引擎innoDB采用的是B+作为索引的数据结构，原因有：

• B+树的非叶子节点不存放实际的记录数据，仅存放索引，因此数据量相同的情况下，相比存储即存索引又存记录的B树，B+树的非叶子节点可以存放更多的索引，因此B+树可以比B树更「矮胖」，查询底层节点的磁盘I/O次数会更少。
• B+树有大量的冗余节点（所有非叶子节点都是冗余索引），这些冗余索引让B+树在插入、删除的效率都更高，比如删除根节点的时候，不会向B树那样会发生复杂的树的变化；
• B+树叶子节点之间用链表连接起来，有利于范围查询，而B树要实现范围查询，因此只能通过树的遍历来完成范围查询，这会涉及多个节点的磁盘I/O操作，范围查询效率不如B+树。

MySQL单表不要超过2000W行，靠谱吗？

单表数量限制

id是主键，本身就是唯一的，也就是说主键的大小可以限制表的上限：

• 如果主键声明int类型，也就是32位，那么支持2^32-1 ~ 21亿；
• 如果主键声明bigint类型，那就是2^62-1，难以想象这个的多大了，一般还没有到这个限制之前，可能数据库已经爆满了！！

表空间

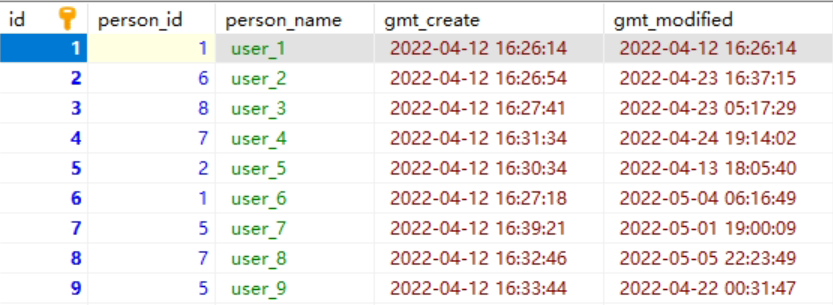

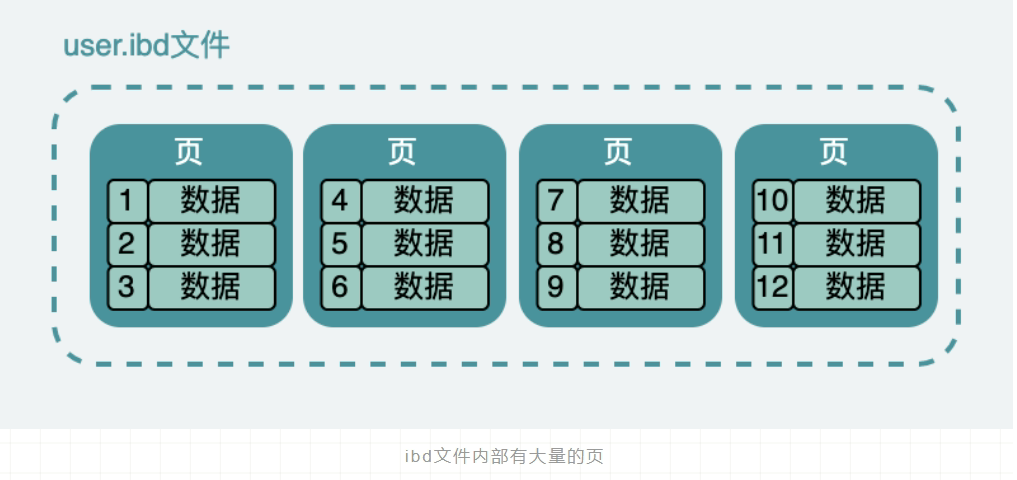

这张表数据，在硬盘上存储也是类似如此的，它实际是放在一个叫person.ibd（innodb data）的文件中，也叫做表空间；虽然数据表中，他们看起来是一条连着一条，但是实际上在文件中它被分成很多小份的数据页，而且每一份都是16K。

页的数据结构

在页的7个组成部分中，我们自己存储的记录会按照我们指定的行格式存储到User Records部分。
但是在一开始生成页的时候，其实并没有UserRecords 这个部分，每当我们插入一条记录，都会从FreeSpace部分，也就是尚未使用的存储空间中申请一个记录大小的空间划分到UserRecords 部分。
当Free Space 部分的空间全部被User Records 部分替代掉之后，也就意味着这个页使用完了，如果还有新的记录插入的话，就需要去申请新的页了。

索引的数据结构

在MySQL中索引l的数据结构和刚刚描述的页几乎是一模一样的，而且大小也是16K。

单表建议值

B+树的叶子节点才能存放数据，而非叶子及诶单是用来存放索引数据的。
所以，同样一个16K的页，非叶子节点里的每条数据都指向新的页，而新的页有两种可能：

• 如果是叶子节点，那么里面就是一行行的数据
• 如果是非叶子节点的话，那么就会继续指向新的页

假设：

• 非叶子节点内指向其他页的数量为x
• 叶子节点内能容纳的数据行数为y
• B+树的层级为z

则：total = x^(z-1)*y也就是说总数会等于x的z-1次方与Y的乘积。

X=？
在文章的开头已经介绍了页的结构，索引也也不例外，都会有 File Header(38 byte)、Page Header(56Byte)、Infimum +Supermum（26 byte)、File Trailer（8byte），再加上页目录，大概 1k 左右。
我们就当做它就是1K,那整个页的大小是16K,剩下 15k 用于存数据，在索引页中主要记录的是主键与页号，主键我们假设是Bigint(8 byte),而页号也是固定的（4Byte），那么索引页中的一条数据也就是12byteo

所以x=15*1024/12~1280 行。

Y=?
叶子节点和非叶子节点的结构是一样的，同理，能放数据的空间也是15K。
但是叶子节点中存放的是真正的行数据，这个影响的因素就会多很多，比如，字段的类型，字段的数量。
每行数据占用空间越大，页中所放的行数量就会越少。
这边我们暂时按一条行数据1k来算，那一页就能存下15条，Y=15*1024/1000~15。
算到这边了，是不是心里已经有谱了啊。
根据上述的公式，Total=x~(z-1）*y，已知x=1280，y=15:

• 假设B+树是两层，那就是z=2，Total=（1280^1）*15=19200
• 假设B+树是三层，那就是z=3，Total=（1280~2）*15=24576000(约 2.45kw)

哎呀，妈呀！这不是正好就是文章开头说的最大行数建议值2000W嘛！对的，一般B+数的层级最多也就是 3 层。

MySQL为了提高性能，会将表的索引装载到内存中，在InnoDB buffer size足够的情况下，其能完成全部加载进内存，查询不会有问题。

总结

• MySQL的表数据是以页的形式存放的，页在磁盘中不一定是连续的。
• 页的空间是16K，并不是所有的空间都是用来存放数据的，会有一些固定的信息，如，页头、页尾、页码、校验码等等。
• 在B+树中，叶子节点和非叶子节点的数据结构是一样的，区分在于，叶子节点存放的是实际的行数据，而非叶子节点存放的是主键和页号。
• 索引结构不会影响单表最大行数，2000W也只是推荐值，超过了这个值会导致B+树层级更高，影响查询性能。

索引失效有哪些？

InnoDB和MyISAM都支持B+树索引，但是它们数据的存储结构实现方式不同。不同之处在于：

• InnoDB存储引擎：B+树索引的叶子节点保存数据本身；
• MyISAM存储引擎：B+树索引的叶子节点保存数据的物理地址。

为什么对索引使用函数，就无法走索引了呢？

因为索引保存的是索引字段的原始值，而不是经过函数计算后的值，自然就没办法走索引了。
不过，从MySQL 8.0开始，索引特性增加了函数索引，即可以针对函数计算后的值建立一个索引，也就是说该索引的值是函数计算后的值，所以就可以通过扫描索引来查询数据。

为什么对索引进行表达式计算，就无法走索引了呢？

原因跟对索引使用函数差不多。
因为索引保存的是索引字段的原始值，而不是表达式计算后的值，所以无法走索引，只能通过把索引字段的取值都取出来，然后依次进行表达式的计算来进行条件判断，因此采用的就是全表扫扫描的方式。
其实MySQL完全可以计算出表达式的值在进行搜索，但是MySQL还是偷了这个懒，没有实现。可能表达式计算的情况多种多样，每种都要考虑的话，代码可能会很臃肿，所以干脆表示表达式计算会导致索引失效。

MySQL在遇到字符串和数字比较的时候，会自动把字符串转为数字，然后再进行比较。

从MySQL 5.6之后·，有一个索引下推功能，可以在存储引擎层进行索引遍历过程中，对索引中包含的字段先做判断，直接过滤掉不满足条件的记录，再返回给Server层，从而减少回表次数。

为什么联合索引不遵循最左匹配原则就会失效？

原因是，在联合索引的情况下，数据是按照索引第一列排序，第一列数据相同时才会按照第二列排序。
也就是说，如果我们想使用联合索引中尽可能多的列，查询条件中的各个列必须是联合索引中从最左边开始连续的列。如果我们仅仅按照第二列搜索，肯定无法走索引。

WHERE子句中的OR

在WHERE子句中，如果在OR前的条件列是索引列，而在OR后的条件列不是索引列，那么索引会失效。（解决办法：将age字段设置Wie索引即可）

总结

6种会发生索引失效的情况：

• 当我们使用左或者左右模糊匹配的时候，也就是like%xx或者like%xx%这两种方式都会造成索引失效；
• 当我们在查询条件中对索引|列使用函数，就会导致索引失效。
• 当我们在查询条件中对索引列进行表达式计算，也是无法走索引的。
• MySQL在遇到字符串和数字比较的时候，会自动把字符串转为数字，然后再进行比较。如果字符串是索引列，而条件语句中的输入参数是数字的话，那么索引列会发生隐式类型转换，由于隐式类型转换是通过CAST函数实现的，等同于对索引I列使用了函数，所以就会导致索引失效。
• 联合索引要能正确使用需要遵循最左匹配原则，也就是按照最左优先的方式进行索引引的匹配，否则就会导致索引失效。
• 在WHERE子句中，如果在OR 前的条件列是索引I列，而在OR后的条件列不是索引I列，那么索引会失效。

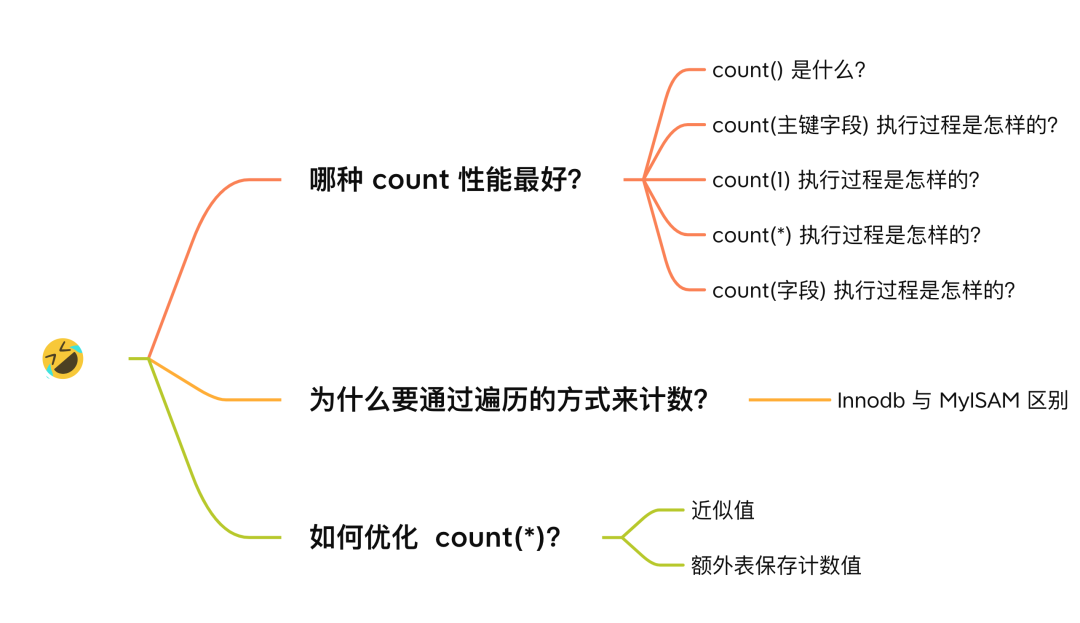

count(*)和count(1)有什么区别？哪个性能最好？

哪种count性能最好

按照性能排序：count(*) = count(1) > count(主键字段) > count(字段)

count()是什么？

count()是一个聚合函数，函数的参数不仅可以是字段名，也可以是其他任意表达式，该函数作用是统计符合查询条件的记录中，函数指定的参数不为NULL的记录有多少。
假设count()函数的参数是字段名，如下：

select count(name) from t_order;
sleect count(1) from t_order;	// 统计1这个表达式不为null的记录，实际在统计t_order表中有多少记录。

count(主键字段)执行过程是怎样的？

在通过count函数统计有多少个记录时，MySQL的server层会维护一个名为count的变量。
server层会循环向InnoDB读取一条记录，如果count函数指定的参数不为NULL，那么就会将遍历count加1，直到符合查询的全部·记录被读完，就退出循环。最后将count变量的值发送给客户端。

// id为主键值
select count(id) from t_order;

如果表里只有主键索引，没有二级索引时，那么，InnoDB循环遍历聚簇索引，将读取到的记录返回给Server层，然后读取记录中的id值，就会id值判断是否为NULL，如果不为NULL，就将count变量加1。
但是，如果表里有二级索引时，InnoDB循环遍历的对象就不是聚簇索引，而是二级索引。（I/O成本小）

count(1)执行过程是怎样的？

InnoDB循环遍历聚簇索引（主键索引），将读取到的记录返回给server层，但是不会读取记录中的任何字段的值，因为count函数的参数是1，不是字段，所以不需要读取记录中的字段值。参数1很明显并不是NULL，因此server层每次从InnoDB读取一条记录，就将count变量加1。如果表里有二级索引，InnoDB循环遍历的对象就二级索引。

可以看到，count(1)相比count(主键字段)少一个步骤，就是不需要读取记录中的字段值，所以通常会说count(1)执行效率会比count(主键字段)高一些。

count(*)执行过程是怎样的？

count()其实等于count(0)，count()执行过程跟count(1)执行过程基本一样的。

count(字段)执行过程是怎样的？

// name不是索引，普通字段
select count(name) from t_order;

对于这种查询来说，会采用全表扫描的方式来计数，所以它的执行效率是比较差的。

为什么要通过遍历的方式来计数？

上述的遍历方式都是基于InnoDB存储引擎来说明的，但是在MyISAM存储引擎里，执行count函数的方式是不一样的，通常在没有任何查询条件下的count(*)，MyISAM的查询速度要明显快于InnoDB。

使用 MylSAM引擎时，执行count 函数只需要O(1)复杂度，这是因为每张 MyISAM 的数据表都有一个meta信息有存储了row_count值，由表级锁保证一致性，所以直接读取row_count值就是count函数的执行结果。
而InnoDB 存储引擎是支持事务的，同一个时刻的多个查询，由于多版本并发控制（MVCC）的原因，InnoDB表"应该返回多少行"也是不确定的，所以无法像MyISAM一样，只维护一个row_count变量。

在使用InnoDB存储引擎时，为了保证查询的一致性，就需要通过扫描表来统计具体的记录。
而带上where条件语句之后，MyISAM跟InnoDB就没有区别了，它们都需要扫描表来进行记录个数的统计。

如何优化count(*)?

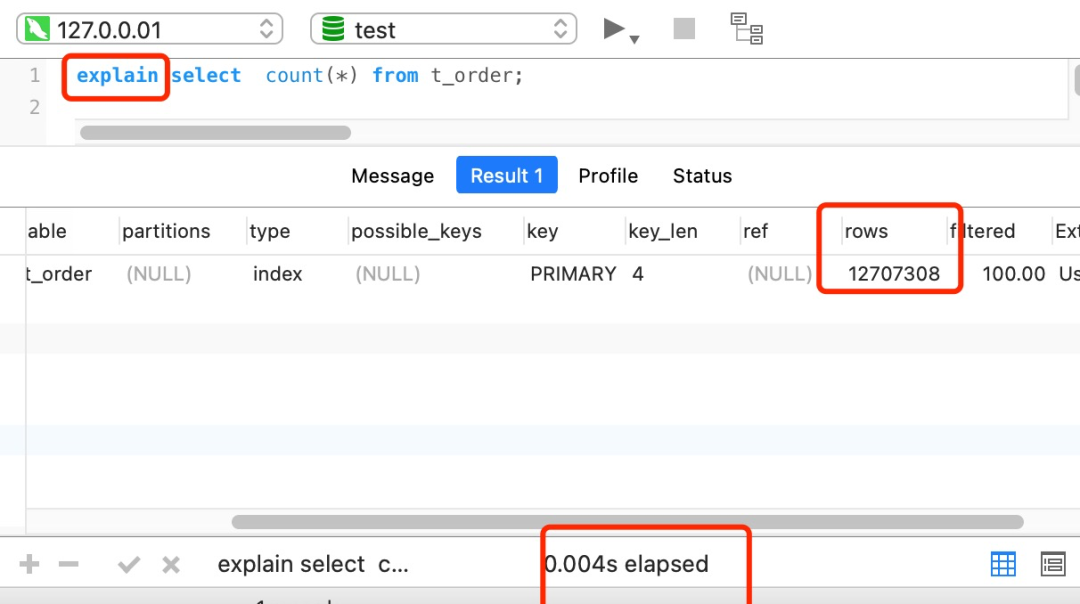

• 近似值：可以使用show table status 或者explain命令来对表进行估算。
  执行explain命令效率是很高的，因为它并不会真正的去查询。



• 额外表保持计数值：如果是精确的获取表的记录总数，我们可以将这个计数值保存到单独的一张计数表中。
  当我们在数据表插入一条记录的同时，将计数表中的计数字段+1。也就是说，在新增和删除操作时，我们需要额外维护这个计数表。

MySQL分页有什么性能问题？怎么优化？

为了实现分页，我们很容易联想到下面这样的sql语句。

select * from page order by id limit offset, size;

查询第一页：select * from page order by id limit 0, 10;
查询第100页：select * from page order by id limit 990, 10;
同样都是拿10条数据，查第一页和第一百页的查询速度是一样的吗？为什么？

两种limit的执行过程

基于主键索引的limit执行过程

select * from page order by id limit 0, 10;

上面select后面带的是星号*，也就是要求获得行数据的所有字段信息。
server层会调用innoDB的接口，在innoDB里的主键索引中获取到第0到的10条完整行数据，依次返回给server层，并放到server层的结果集中，返回给客户端。
mysql查询中limit 1000,10会比limit 10更慢。原因是limit 1000,10会取出1000+10条数据，并抛弃前1000条，这部分耗时更大。
那这种case有办法优化吗?

select * from page where id >= (select id from page order by id limit 6000000, 1) order by id limit 10;

上面这条sql语句，里面先执行子查询select id from page order by id limit 6000000，1,这个操作，其实也是将在innodb中的主键索引l中获取到6000000+1条数据，然后server层会抛弃前6000000条只保留最后一条数据的id。
但不同的地方在于，在返回server层的过程中，只会拷贝数据行内的id这一列，而不会拷贝数据行的所有列，当数据量较大时，这部分的耗时还是比较明显的。
在拿到了上面的id之后，假设这个id正好等于6000000，那sql就变成了：

select * from page where id >= (6000000) order by id limit 10;

这样innodb再走一次主键索引，通过B+树快速定位到id=6000000的行数据，时间复杂度是lg(n)，然后向后取10条数据。
这样性能确实是提升了，亲测能快一倍左右，属于那种耗时从3s变成1.5s的操作。

基于非主键索引的limit执行过程

select * from page order by user_name limit 0, 10;

server层会调用innodb的接口，在innodb里的非主键索引l中获取到第0条数据对应的主键id后，回表到主键索引中找到对应的完整行数据，然后返回给server层，server层将其放到结果集中，返回给客户端。
而当offset>O时，且offset的值较小时，逻辑也类似，区别在于，offset>O时会丢弃前面的offset条数据。
也就是说非主键索引的limit过程，比主键索引的limit过程，多了个回表的消耗。
但当offset变得非常大时，比如600万，此时执行explain。

当limit offset过大是，非主键索引查询非常容易变成全表扫描。是真性能杀手。

这种情况也能通过一些方式去优化。比如

select * from page t1, (select id from page order by user_name limit 6000000, 100) t2 where t1.id = t2.id;

深度分页问题

当offset变得超大时，比如到了百万千万的量级，问题就突然变得严肃了。
这里就产生了专门的术语，叫深度分页。

如果你是想取出全表的数据

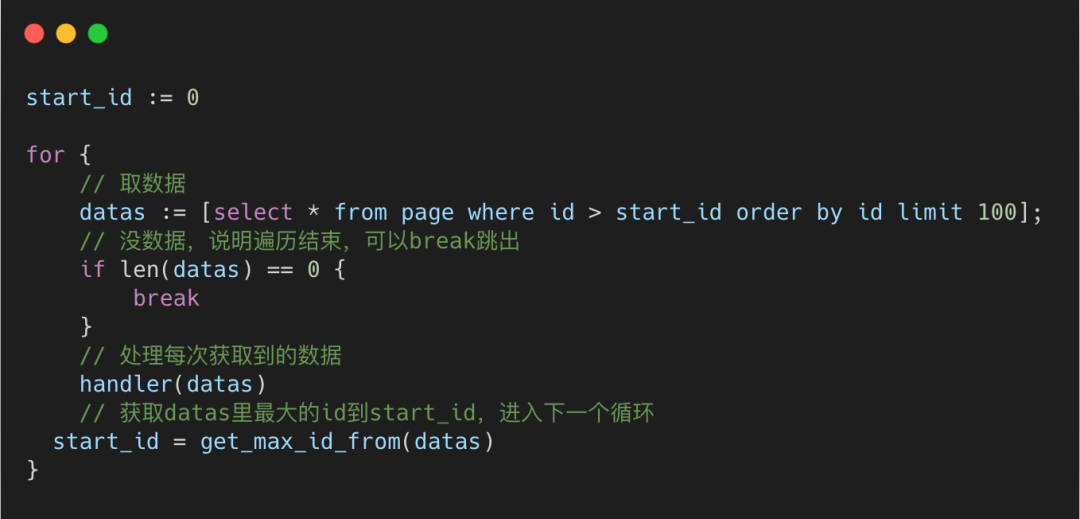

我们可以将所有的数据根据id主键进行排序，然后分批次取，将当前批次的最大id作为下次筛选的条件进行查询。

如果是给用户做分页展示

如果我们要做搜索或筛选类的页面的话，就别用mysql了，用es，并且也需要控制展示的结果数，比如一万以内，这样不至于让分页过深。

如果因为各种原因，必须使用mysql。那同样，也需要控制下返回结果数量，比如数量1k以内。

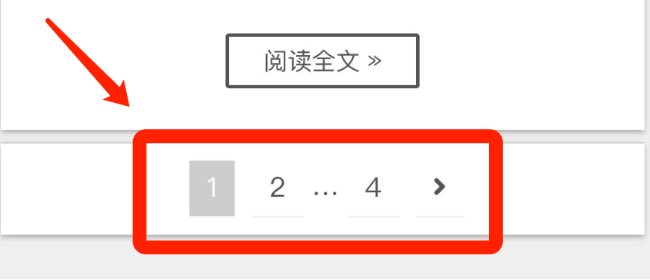

这样就能勉强支持各种翻页，跳页（比如突然跳到第6页然后再跳到第106页)。

但如果能从产品的形式上就做成不支持跳页会更好，比如只支持上一页或下一页。

这样我们就可以使用上面提到的start_id方式，采用分批获取，每批数据以start_id为起始位置。这个解法
最大的好处是不管翻到多少页，查询速度永远稳定。

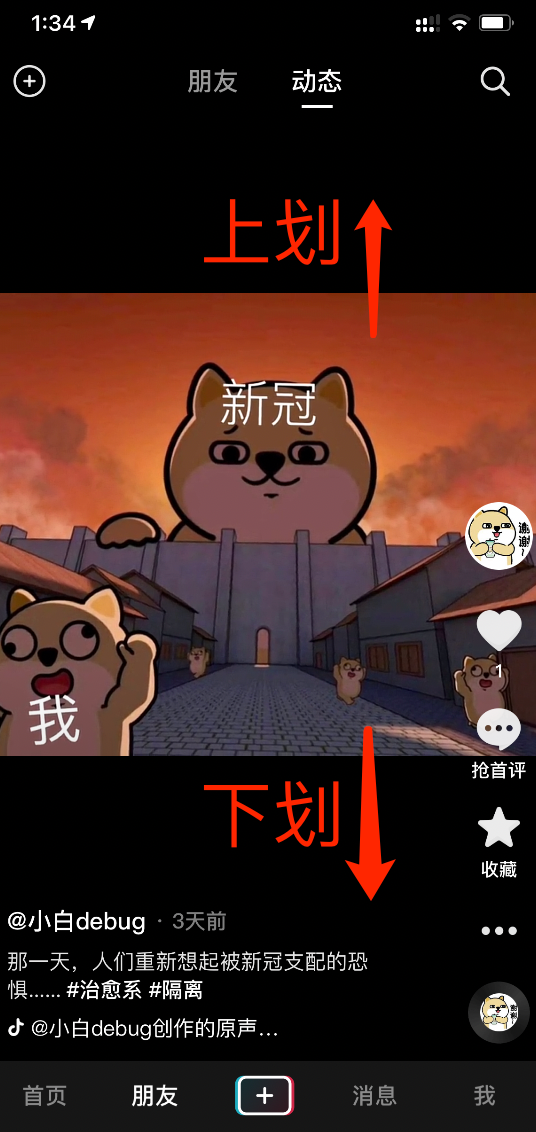

变成像抖音那样只能上划或下划，专业点，叫瀑布流。

总结

• limit offset，size比Llimit size要慢，且offset的值越大，sql的执行速度越慢。
• 当offset过大，会引发深度分页问题，目前不管是mysql还是es都没有很好的方法去解决这个问题。只能通过限制查询数量或分批获取的方式进行规避。
• 遇到深度分页的问题，多思考其原始需求，大部分时候是不应该出现深度分页的场景的，必要时多去影响产品经理。
• 如果数据量很少，比如1k的量级，且长期不太可能有巨大的增长，还是用 limit offset，size的方案吧，整挺好，能用就行。
